CDドライブ用のリニア電源（簡易型）を作成⑤　試聴と部品交換

音を期待して、古くて大きいブロックコンデンサを投入しましたが、音が悪くて
あえなく撃沈。

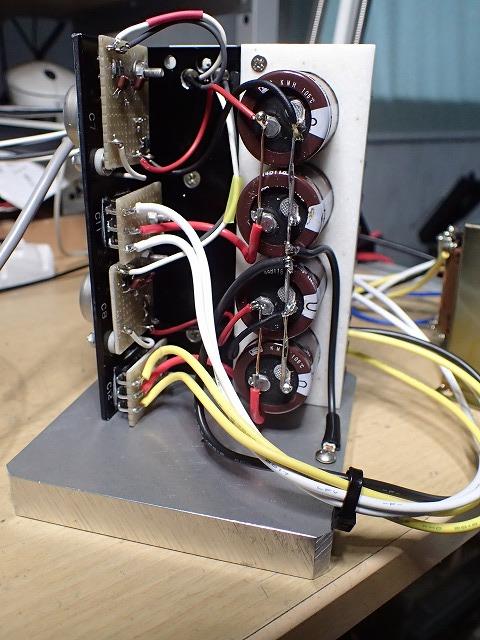

そこでニチケミの定番KMHの50V4700μに交換しました。

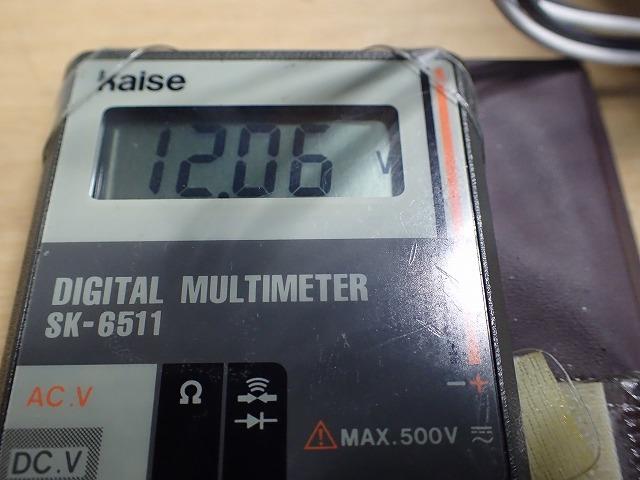

ＣＤドライブに必要な5Vと12Vを作成しています。

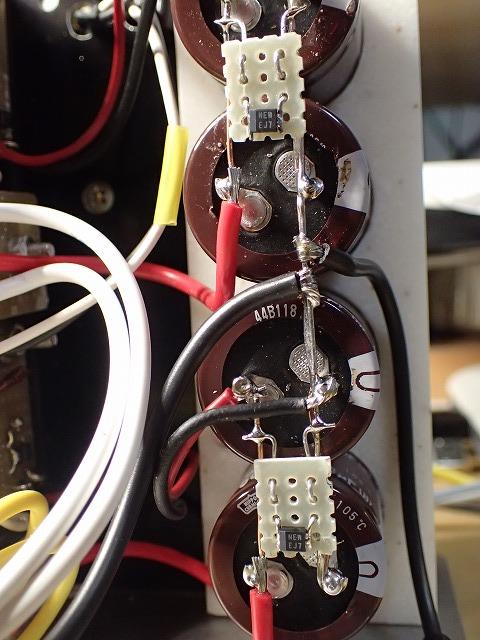

ニッケミKMHにしたら味気ない音でした。オーディオらしい音にしたくてチップタンタル25V22μを追加　　これは成功です！
更にPMLCAPの0.1μを足して見たら悪くなって失敗！　外しました。



電源トランスは、EIコアトランスを使用、両波整流しています。
リッピングして車で試聴　
結果は、ハイが全く伸びません　極端に言えばAMとFMくらいの差でしょうか。



比べているのはリファレンスの電源です。
10Aくらいのトロイダルコアトランス2個にブリッジ整流しています。
ブラックゲートコンデンサを2個も使っています。



EIコアトランスを諦めてトロイダルコア2個で両波整流で挑みました。
結果は、ハイが同じくらいに伸びましたが、歪が有ります。



ブリッジ整流に変更します









配線しました



リッピングして試聴　　結果は成功！　リファレンスと同等か僅かに上回っています。



成功しましたが、これでは同じものが2つ出来ただけですね。
更なる試みを考案中です。
