CDドライブの電源のケミコンにフイルムコンデンサを並列に入れています。












５V用のケミコンに、MIT Multicap マルチキャップPPFX0.1μを付けたら
音が良かったので、何年か前にメタリコンを改造したマルチキャップコンデンサに、最近お気に入りの0.5㎜単線を付けてみます。
こんなんで、音が良くなったら笑えますね。

マルチキャップコンデンサは、名前通りに、コンデンサを2個？組み合わせて一体化する事により、音を良くする工夫がされています。
理想的には、0.1μに2,700PFの組合せが良いですね。　












念のために、コンデンサの容量を測ってみました。
チャイナ製の画期的な測定器です！

一桁違う値が表示されました。　赤いコンデンサも一桁足りません。






超ワイドな値を正確に測れる秋月電子のCメーターで測定するとOKでした。








リード線を交換したマルチキャップを組み込みリッピング！








1週間くらい試聴しましたが、何回聴いても笑えるくらいに音が良いです。
ベールが剥がれて、歪感が減少！　バランスが崩れずに低音も出ています。
信じられないくらいです。フォルダを比較すると違いが歴然とします。

12ｖ用のケミコンにも使うと、バランスが崩れそうです。
でも、やってみないと分からないので、もう1個を最初から作ってみます。
ダメだったら、解像度が低い0.5㎜単線に替える手も有りますね。


オリジナルのマルチキャップコンデンサの端子を改造します。
音が良いスペシャルなフイルムコンデンサにのみに？
半田付けが可能なメタリコンが採用されています。




























こちらの超高価なダイナミキャップはオリジナルです。
太い単線を半田付けしています。
この太い線を0.5㎜単線に替える手も有りますね。





これで、リード線を交換したマルチキャップコンデンサに統一されました。




リッピングしてみたら、音のバランスが崩れずに音の品位が上がりました。

リッピング用機器のコンデンサを交換中です。
この作業を長時間やり過ぎたら、足に血栓ができて心臓の血管が詰まりました。
入院して、細くなっていた血管の3箇所にステンドを入れてきました。
これからは安心して、この作業が出来ます。









コンデンサ交換作業も行き詰ってきました。







大きめのフイルムコンデンサを投入してみたら良い結果が得られました。






5V電源用のケミコンに、スーパークリアなコンデンサを投入！
少し通電してからリッピングしてみます。

妄想してしまいました

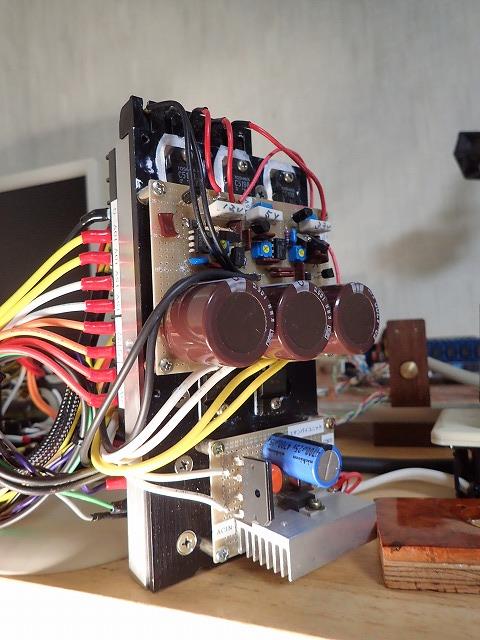

「音が良いと評判の良いパワーMOSFETを使って、CDドライブ電源を作ろう！
それもオペアンプICを使わずにデスクリートで組みたい！」
「3A位を安定して流せる5V用と12V用を作成して、もしも成功したら3.3V用を追加して、パソコン用のリニアATX電源も更新出来たらさらに良い！」

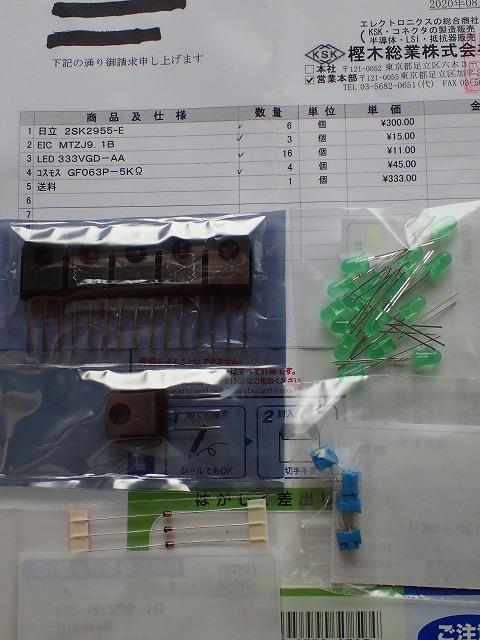

いつの間にか部品を注文をしていました。
基準電圧用のLEDまで入っていますね。




2SK2955　パワーMOSFETは、まだ使った事が有りません。




このケース？に酌む予定です。
上手く出来るかな？

Amazonで、ダイオード FMX-G16S(10個セット・500円)を再度購入しようとしました。
しかしながら価格が3倍以上に値上がりしています。送料も別になっていました。
　　
最近のAmazonは、価格変動が大き過ぎますね。

サンケン電気で同等の物を探したら見つかりました。
FML-G12S　Vfが、0.98Vに下がっているので期待できます。
https://www.semicon.sanken-ele.co.jp/sk_content/fml-g12s_ds_jp.pdf

ヤフオクで20個500円（送料込み）を入手しました。




ダイオードを交換します





端子を作っておいたので、交換が楽に出来ました。



聴いて違いが解らない程度ならOKです。
USBメモリーの新しいフォルダーにリッピングしています。





直ぐにPCで再生してみたら良さそうです。
改めて、車で試聴したらバッチリOK！　予期せぬアップグレードとなりました。
先ほど、20個・500円を追加注文しました。

ネット上で音質が一番良いと言われているリングコアトランスが到着しました。
2個セットの物をヤフオクで落札したのですが、とても大きくて重いです。
重量を測ってみたら1個3.8Kgも有りました。






12V5Aが4回路と贅沢な仕様です。
CDドライブの電源とリッピング用パソコンの自作リニアATX電源に使えます。

＊CDドライブの電源に使用しているトロイダルコアトランス2個使用に取って代われるか？

＊リニアATX電源は、EIコアトランスと両波整流になっているので、このトランスを導入すると大きくグレードアップするのは確実ですね。
