digikeyから高音用スピーカーを購入しました




梱包材も多く使用され、スピーカーは無事の様です　






Peerless XT25BG60-04 　ベストセラーXT25TG30-04をダブルマグネットの強力型にしたモデルです。ダブルマグネットにした分だけ奥行が長くなり、バックチャンバーの容量が増えてるはずです。
バックチャンバーの容量が増えれば、低い周波数から使えるかな？

販売店の解説によると「従来機に比べて音圧レベルが92.4ｄBと高くなり透明感のある澄み切った音色が楽しめます」　本当に？期待しています。







高級スピーカーのみに付いている銅リングも透けて見えます



ボイスコイルは、2個とも同じ値3.2Ωでした

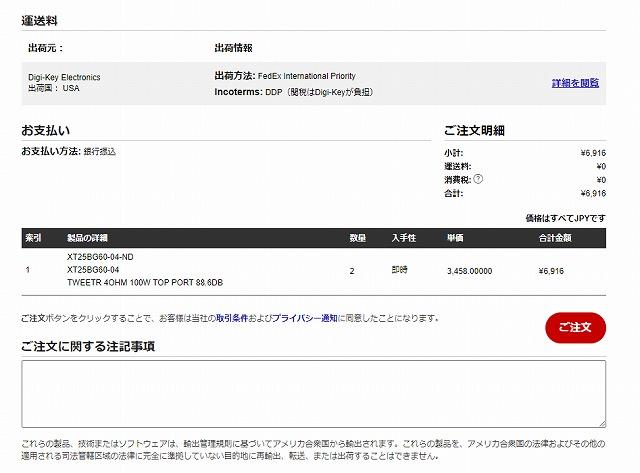

正常な商品と判断しましたので、商品代金6,916円を振り込みました。
digikeyは後払いが可能です。送料無料と消費税が無いのが素敵です。

久し振りにdigikeyで買い物をしました。
送料と消費税が無料が決め手になりました。
ここで仕入れてヤフオクやAmazonで売ると儲かる？

Peerless（vifa）XT/25BG-60-04
ダブルマグネット リングドーム ツイーター

既にメーカーでマニアックに改造してあるので、後の改造はラクチンですね。
ダブルマグネットと大きめのバックチャンバ（容量増が可？）が魅力です。
歪が減少する銅リングも入っているとの情報も有りました。


ツイーターが増え続けています。

本格的なホーンツイーターの音を車で再生すると？　聴いてみたくなりました。
目標とする音を確認する為です。

ホームオーディオで使っていた「ヤマハ JA-0506　ホーンツイーター」です。
「名機JBLの075ホーンツイーター」を真似た？感じのスタイルと音です。
かの有名な長岡鉄男先生も長く愛用されていました。

裏の銘板が無いのは、振動板を交換した時に外して・・・何処に有るの？



端子が２ミリのバナナプラグ仕様に戸惑いました。　完全に忘れている。
応急措置としてFケーブルの皮を剥いてバナナプラグを作成しました。



結束バンドで仮に固定出来ました。





*超高能率なので、ツイーターのレベルを-20㏈まで減衰しました。
クロス周波数は、4K㎐まで上げて、LOWと続りがりましたが不自然です。

*音は凄く良いです！　余韻は車では聴いたことのない美しさ！
ボーカルの「サシスセソ」が美しい！
リボンやドームと違って、ホーンツイーターの音は、厚みがあり、美しく、更にパワフルです。　この音を上手く使いこなせたら無敵ですね。

*欠点はクロス周波数が高いので、LOWとの間の音が無くなった感じです。
結果は低音のパワー感が無くなってしまいました。

*フロント３WAY（３アンプ）にするか？
フロント２WAY（２アンプ）なら1.5K㎐でクロス出来るドームスピーカーに
プラスアルファーとして使うか？

*本日の成果
「目標となる良い音」を車内で確認出来ました。
この装置でも「良い音」を出せることも確認出来ました。

「ホーンドライバー」と言っても、今回のピアレスの場合は、
振動板がチタンのドームスピーカーに、簡易的なホーンを付けただけです。
ヤマハ等の本格的なホーンドライバーとは違います。

ピアレスH25TG05-04を分解します



ローコストモデルなので、銅リングなし、バックチャンバーもなし、吸音材を入っていません。分解してみて、音が少し歪っぽい原因、LOWとの続りが良くない原因が分かりました。この製品のPDFの説明は間違っていますね。




ネットの情報から有名なB＆Wのスピーカーの資料をを入手しました。

こちらからです
https://www.youtube.com/watch?v=QXIsqqTOwSM&list=RDQXIsqqTOwSM&index=1
https://www.youtube.com/watch?v=hYAdjIoE-1w

メタル振動板を使用しています。

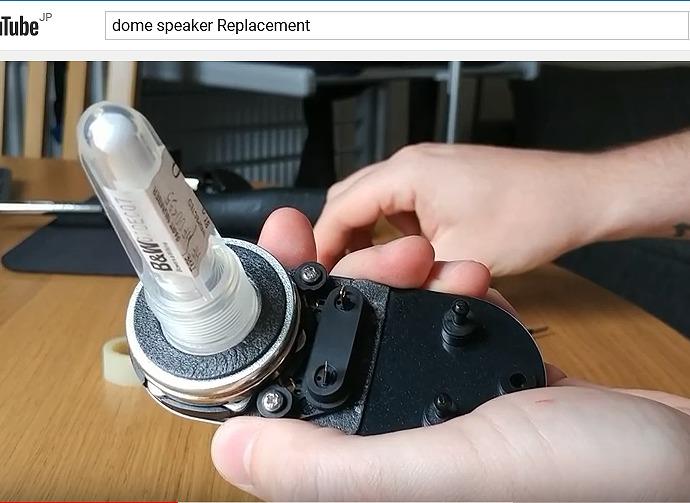

B＆Wの特徴と思えるバックチャンバーが付いています。
バックチャンバーの中には、吸音材が入っているはずです。



磁気歪を減らす銅リングが無い古いモデルですね。
ポールピースに開けてある穴の大きさと形状に注目しています。

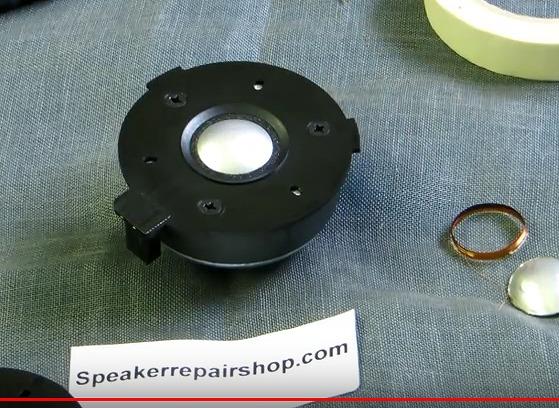

次の写真は、ネオジム磁石を使用した新しいタイプと思われます。





これには銅リングが入っています。




凹んだメタル振動板を消しゴムで直しています。　良い方法ですね。



バックチャンバーを何で作るか？　長さは？
ポールピースに開ける穴の太さは？　吸音材は何を使うか？

考え中です。

音の確認の都合でブログのアップが遅れました。
ウエーブガイド（ホーン）の製作（備忘録）の最終回は、「Peerlessチタン・ホーン ツィーター」用です。

ホーンの設計できないので、プラスチック製のホーンの型取りから始めます。





試作は、削りやすい「ミズメ桜」を使用しました。
「ミズメ」は、桜ではなく桜の代用になると言う意味です。
同様に「カバ桜」も桜ではなくカバの木です。



６万円（最安値？）の木工旋盤を使用します。



ホーンから型取りしたゲージに合わせて削ります。



いきなり完成！です。



ホーンドライバーを装着してテストも良さそうなので、55ミリのブビンガ材で
製作します。



切り出し



裏面を削り



鬼目ナットを取付




治具を取付てホーン側を削ります。

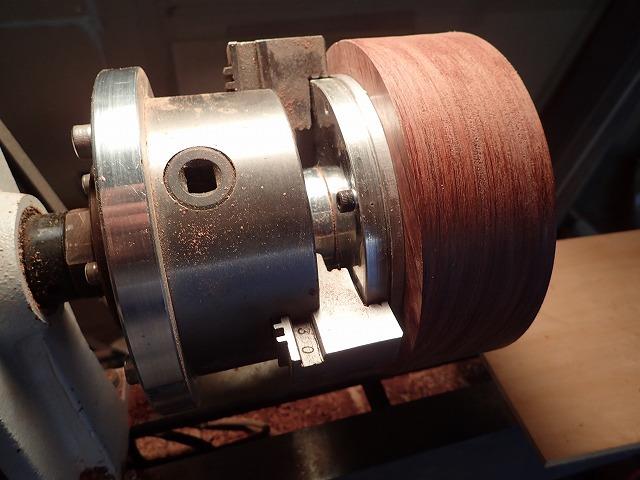

この金属加工用チャックが危険だったので、木工用のチャックに替えました。



ゲージに合わせて削ります。
ブビンガ材は、刃をキャッチして削りにくいので、慎重に削ります。
最後は、刃物をあきらめてサンドペーパーで仕上げました。

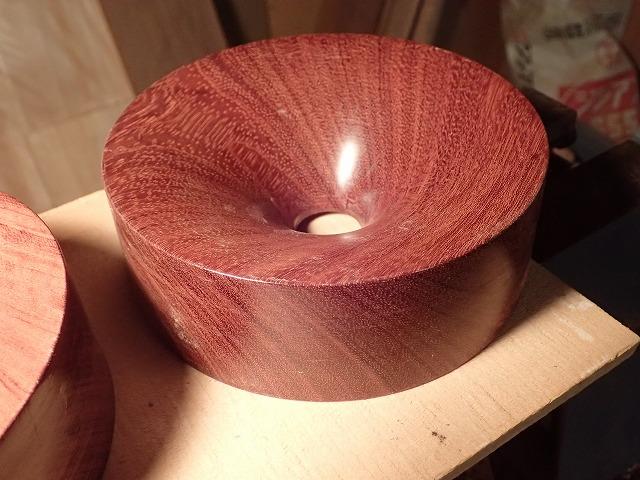

完成！　サンディングシーラーを２回塗り、スプレー缶のクリアラッカーを
使用しました。本番の塗装は、木が落ち付いたら2液性のウレタン塗料を
吹いて仕上げたいです。




ホーンドライバーを装着しました。
