ヤフオクで銘木（パドック）を落札できました。
送料込みで2,000円未満で、リーズナブルな価格となりました。

パドックは西洋カリンと呼ばれており、花梨よりも重いのが特長です。
楽器に使われており、ウェーブガイド（ホーン）の材料にも最適でしょう。

未だ試作が多いですが、そのうち出番が来るでしょう。

ホーン部分を改造したい「Peerlessチタン・ホーン ツィーター」ですが、
フェースプレートが無い構造なので、フェースプレートを作ります。



分解方法を記録します。

まずは固定用の接着剤を剝がします。

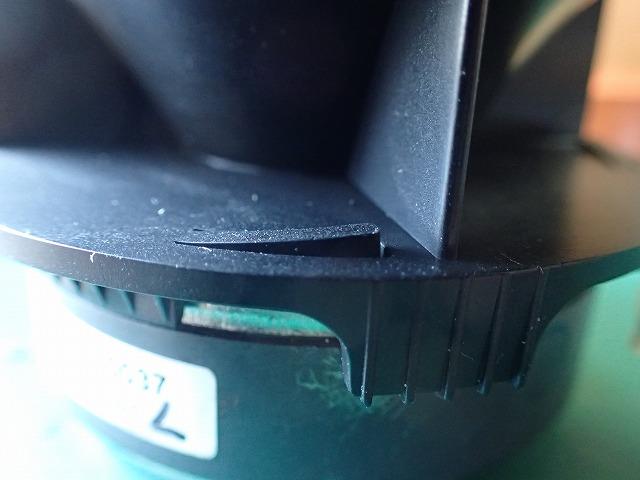

外れ防止のロックを優しく押し上げます。





ホーン部分を左回転するとホーンが外れます。
振動板は置いてあるだけなので、落下させない様に注意します。



養生テープで振動板を固定しておきます。



プラスチック製のホーンを切断・除去して必要な部分のみを使います。



切断出来ました。



ニッパーとヤスリ等を使って表面をフラットにします。





５ミリのアルミ板で作成したフェースプレートとドッキングさせます。



120°の角度で３個穴を開けます。



穴あけ＆タッピング加工をして組み立てます。



20㎜の水道用パイプにビニルテープを２層巻いた治具でセンターを出します。
金メッキのネジが有ったので使いました。



220番のサンドペーパーで段差を無くします。



２個完成しました。



ホーンドライバーを右回転するだけで装着できます。



次回は、45㎜以上の厚板で、ホーン（ウエーブガイド）を作ります。

ウエーブガイドの製作 の続きです。

裏側に鬼目ナット を埋め込む穴を開けます。
８ミリの錐で深さ15ミリにしました。



面取りをしています。



今回は「鬼目ナット Dタイプ ・５ミリｘ13ミリ」を使用しました。



６角レンチでねじ込みます。



面一になる様に削りました。



埋め込んだナットを利用して治具を取り付けます。



横と裏側を削ります。



表側を削ります。



プリンターで印刷したゲージに合わせて削ります。



削れたらサンドペーパーを押し当て仕上げます。
今回は、120番、240番、400番を使用しました。



ウエスを押し当て磨きます。



２個削れました。


次回へ続く

Peerless コランダム・ドームツィーターに装着するウエーブガイドを作ります。

技術的な資料はこちらと
http://www.troelsgravesen.dk/ScanSpeak-waveguides.htm




こちら
http://rutcho.com/speaker_drivers/scan_speak_d3806_82000/scan_speak_d3806_82000.html





理想よりもチョット薄い花梨材で作ってみます。
スライドソーを45度と22.5度して丸に近づけます。



フェイスプレートは、6ｘ25㎜のタッピングビスで固定します。
穴はドリルで下穴を開け、パイプ用ノコギリで修正しフェイスプレートが、
完全に密着するまで繰り返します。　位置マークも付けます。





最初は、キャッチに気を付けて慎重に始めます。



深さ4㎜くらい削り、治具に合わせます。



ボール盤で中心に穴を開けてからセンターの穴を拡大します。



これで裏側が終了しました。



次は表側を削ります。

予想よりも早く到着しましたが、少し傷んでいました。
性能には影響なさそうなので、ＯＫとしました。





準備してあったプレートに穴を開けています。
木工旋盤にクロスバイスを付けた簡易な旋盤です。





プレートを交換するつもりで分解しました。





保護用のパンチング・キャップは外から磁力だけで付いていました。



キャップはズレない様に表側を加工してありました。



厚み1.5㎜のアルミ製です。（PDFではスチールと書いてある）



プレートを重ねて使うしかないですね。



少し加工しました。



重ねました。

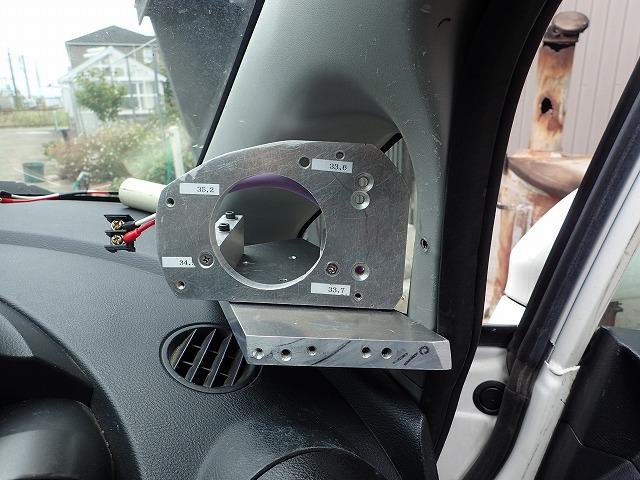

バックチャンバーが長いので、取付部を加工します。
９度くらい上を向いているので、加工に時間が掛かりました。



バックチャンバー用に穴を開けました。

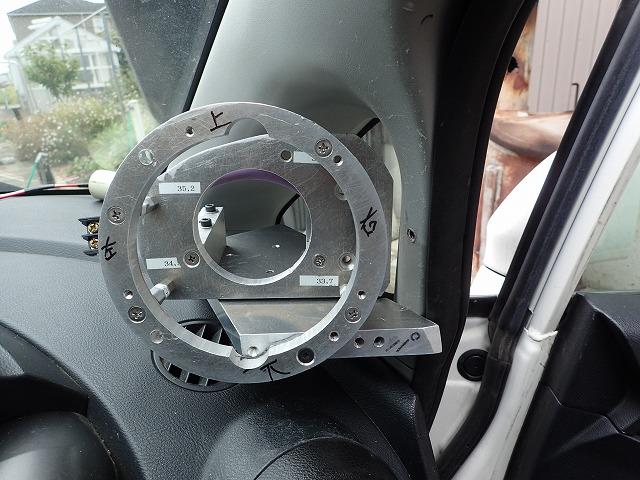

リングプレートを取付。



左側も加工しました。

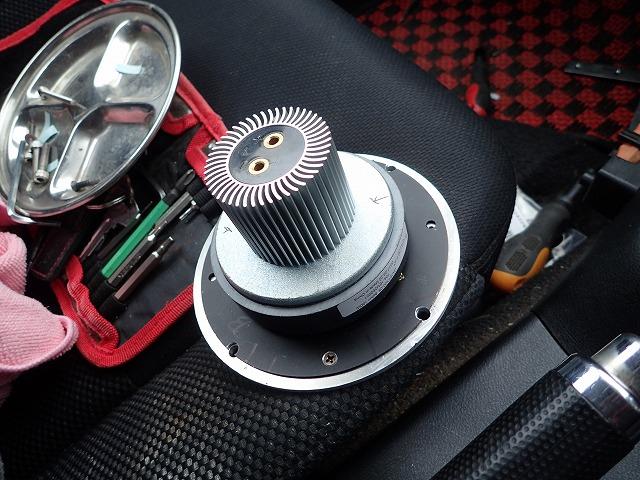

加工したユニットを付けます。



なんとか取付けました。





配線にはバナナプラグが必要でした。（付属していなかった）
ウエーブガイドは再用が不可能でしたので、新たに花梨材？で作ります。
