暑い日が続いています。
重い腰を上げて、放置していたツイーターを取り付けました。



取り替える前に、既設のメタルドームツィーターを測定しました。




フロントパネルの入力端子に合うミニプラグが無くて、モノラルタイプを使用。
左CHしか音が出ませんので、右CHの測定を省略。




ミュート（MUTU）を活用しました。

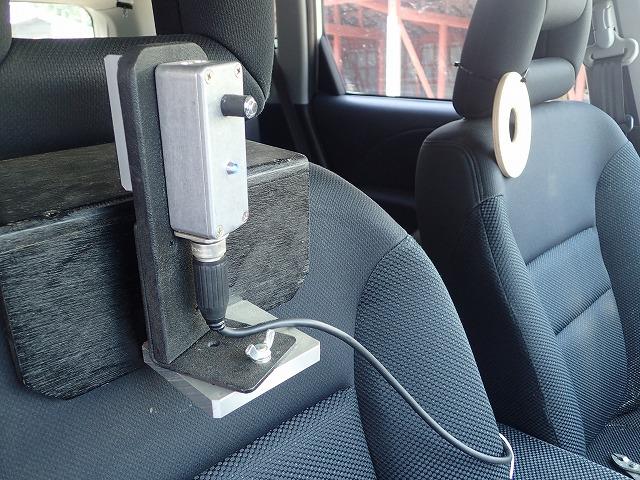

ヘッドレストにマイクを取付て

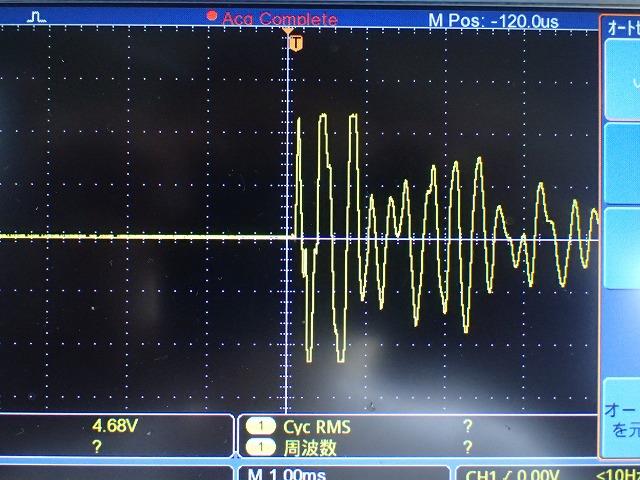

既設のツイーターを測定　正相でした。




ついでにLOWも測定　こちらも正相で一安心です。

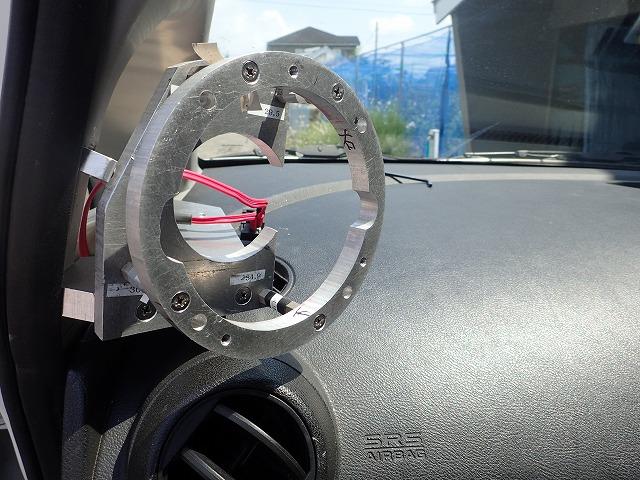

ツイーターを取り替えます。










新しいのを取り付けます。







この状態で測定してみました。




正相を確認できました。　
チャンネルを２つ使うとタイムアライメントを測定できます。
タイムアライメントは、過去に測定済みなので、スピーカーの位置が変わるまで測定が不要と思われます。

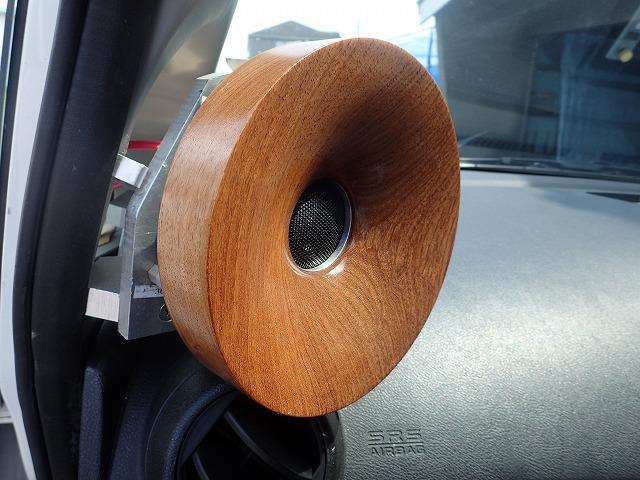

右側も取り替えて、ウエーブガイドを付けました。








メタルドームツィーターからの変更なので、とても聴きやすい印象です。

長い間オシロスコープを使っていなかったので、只今練習中です。

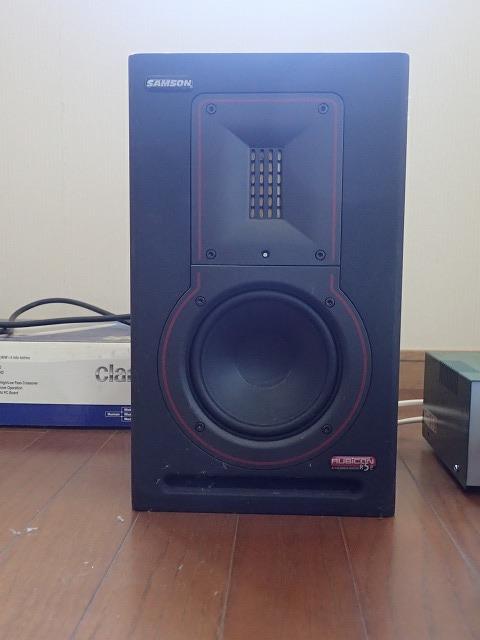

試しに、既製品のアンプ付きスピーカーを測定してみます。





測定用のマイクです。
秋月電子のマイク（パナ金田式）とマイクアンプキットを内蔵しています。

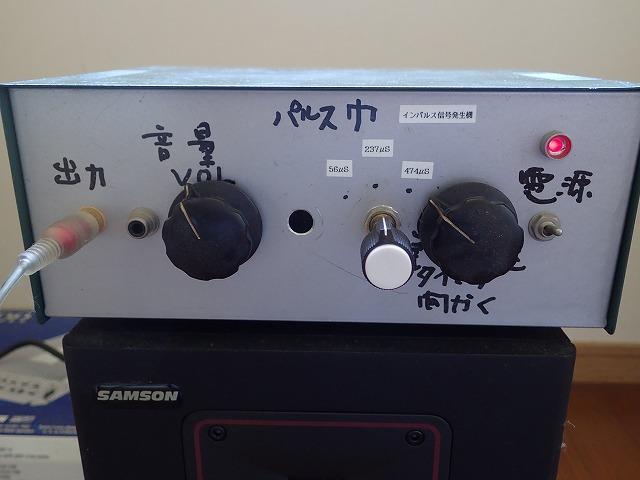

インパルス信号発生機です。
オンキョーが、GS-1スピーカー（100万）の開発に使っていた測定機器と
同じ信号が出ます。
古い話です。オンキョーの社員だったYさんが、個人用として使いたいと、大阪の超マニアを通じて、インパルス信号発生機の仕様の話があり、プリント基板2枚を作成して、提供しました。
設計は、当時の私の師匠にお願いしました。




正相のパルスを発生します。




スピーカーから出た音をマイクで拾った信号です。
測定結果は、立ち上がりが上向きなので正相でした。






このアンプ付きスピーカーのウーファーの位相が、
逆相だったのでスピーカーの極性を変更しました。

ウーファーの信号が、ツイーターの信号よりも遅れて到着します。
ウーファーをもっと前に出して、パルスの立ち上がり点を合わせると、
完璧なモニタースピーカーになりますね。
