助手席のダッシュボードに付いているスピーカが、「エアーバックの動作に
支障があるかもしれない」との指摘があり、左右両法とも外しました。











重いサブウーファーも降ろします。

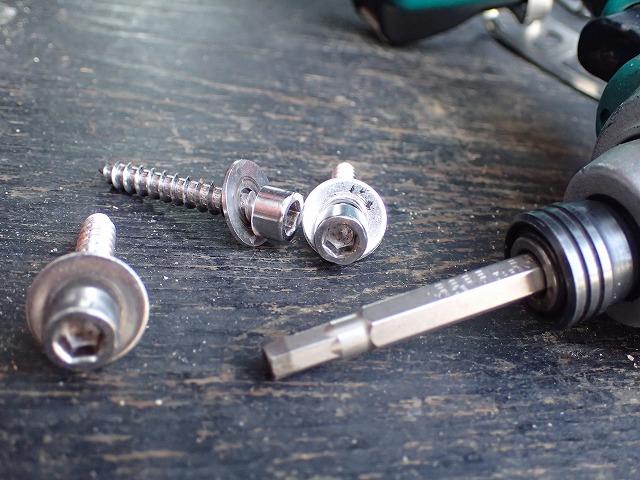

この海外製？のネジは優れものです。国産？のネジは直ぐに折れてしまいます。



釣用のクーラーボックスが良い仕事をします。




チョット危険ですが、このまま置くことにしました。

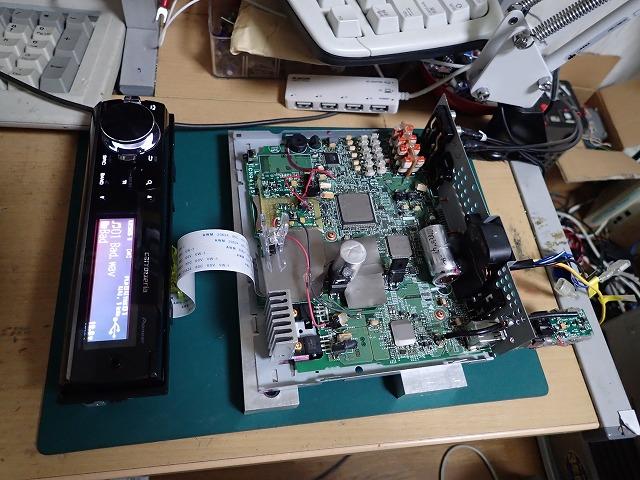

音声信号経路の電解コンデンサをフイルムコンデンサに交換したDEH-970を
ヘッドとして車載し、各部分を調整しています。

前のヘッド（DEH-P01）の時は、音声信号を流してから良い音が出るまでに20分も
要したのですが、今回のヘッドでは、最初から真面な音が出ています。（成功！



ヘッドの電源OFF時のノイズ対策は、ヘッドのミュート回路が正常だったので、
ヘッド以外の箇所で対策しました。

①サブウーファーのアンプの利得が高すぎたので、7㏈落としました。



②3台のアンプの電源をコントロールするリモートリレーに、手動で動作させるスイッチを新設しました。このスイッチが予想外に便利で、爆音再生時に信号で停止した時にも使っています。



外してた古い「ヘッド専用の音質改善ツール」を取付て効果を確認しました。



聴感上のノイズが少なくなり、ピッタリと決まらなかった定位がほぼOKです。
余韻が良くなり、低音の質感も良い方に変わりました。（お悩みが解決！）

音が変わり過ぎて、直ぐ次に進めないので、この音に慣れたら次のアイテムを
追加してみます。

DEH-970を車載しまします。

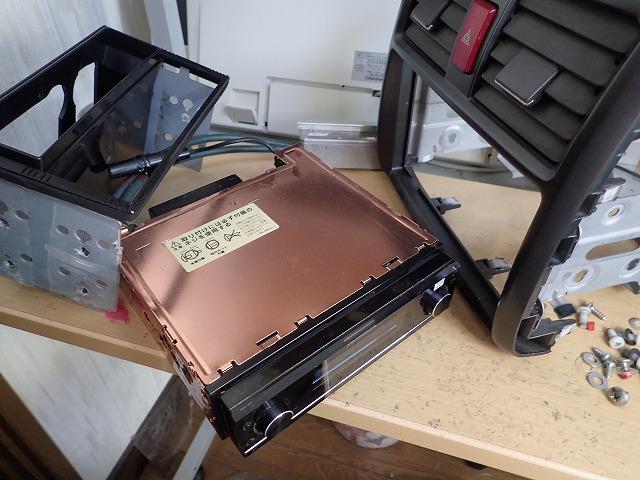

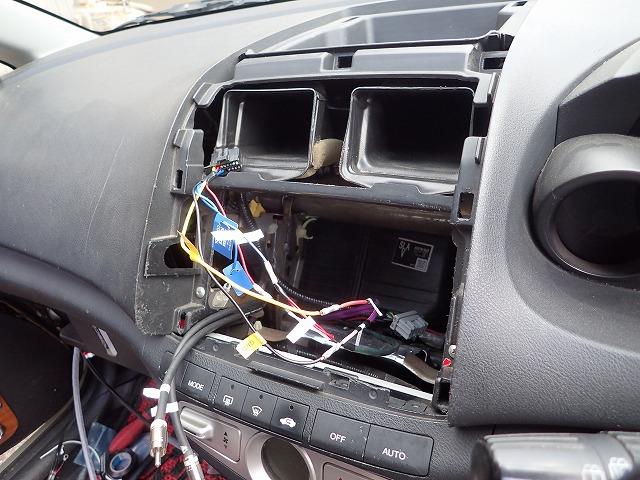

まずはDEH-P01を外しました。

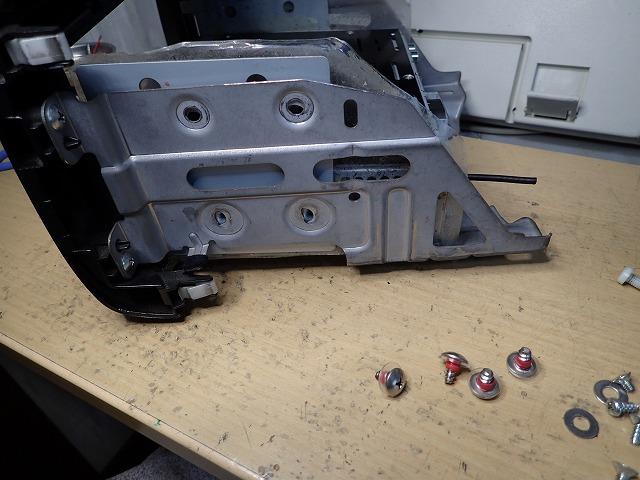

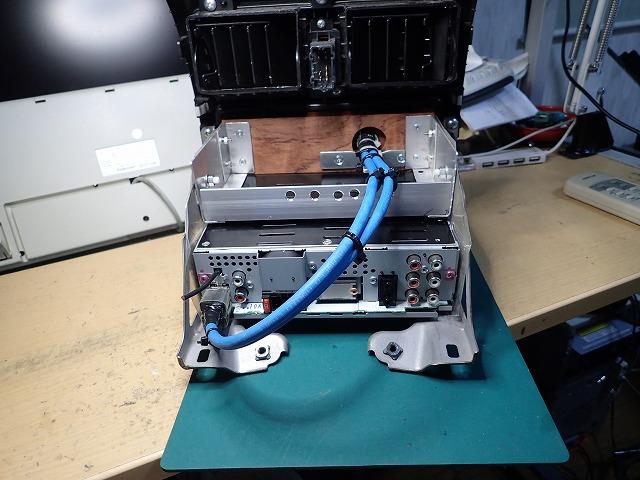

防犯フィルムとポリカーボネートワッシャーとチューブでヘッドを電気的に
浮かせて取り付けます。

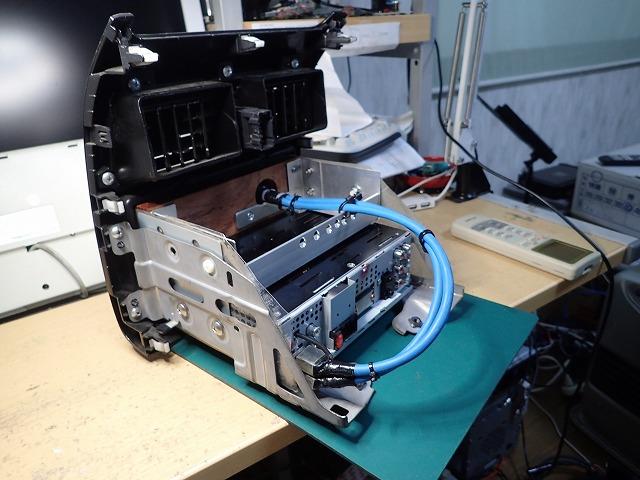

上手く付きました







余裕が無かった配線も張替ました。



取付て試聴！





問題が発生！　ヘッドの電源をOFFにした時に、ポップノイズが発生します。
現状を把握してから、心当たりを修正してみよう。
ダメだったら、リモート回路にスイッチを付ける手も有るな。

落ち着いたら、今回外したパーツも付けてみよう。

ヘッドのRCA出力に使われている極小チップ抵抗(1005)を交換する為に、
先細の半田ごて、クリーム半田を用意したのですが、チップ抵抗が初体験の
極小サイズ（1㎜ｘ0.5㎜）なのでシュミレーションしても不可能でした。

みん友の「氣我中さん」から「 ボリイミドテープで仮固定とかどうでしょう」とのアドバイスを受けて、頭の中でシュミレーションしたらOKが出ました。
適切なアドバイスを頂きありがとうございます。

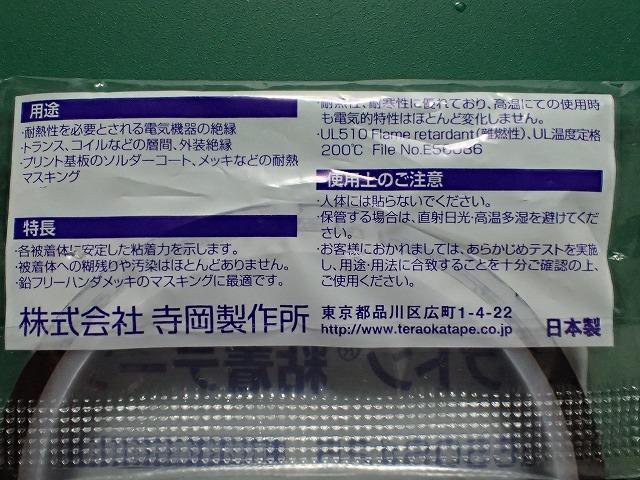

ネットで最安値だったアスクルで購入しました。
粘着力が最適で、何回も貼り直しが可能でした。最強のアイテムが増えました。





気力が充実したので、トライしてみました。

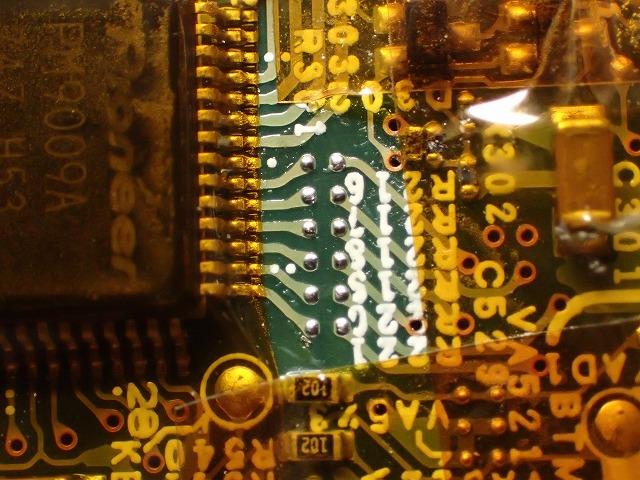

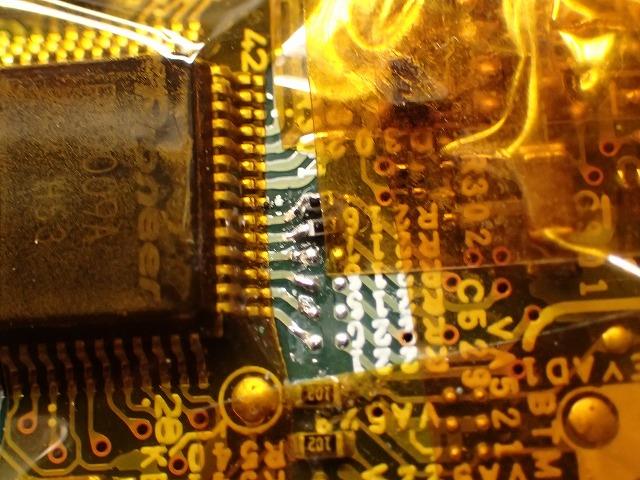

禁断のエリアDEH-970の基板の裏側です。部品が超高密度、高さ制限が6㎜。



出力バッファ付きの電子ボリュームICのRCA用の出力抵抗を交換します。

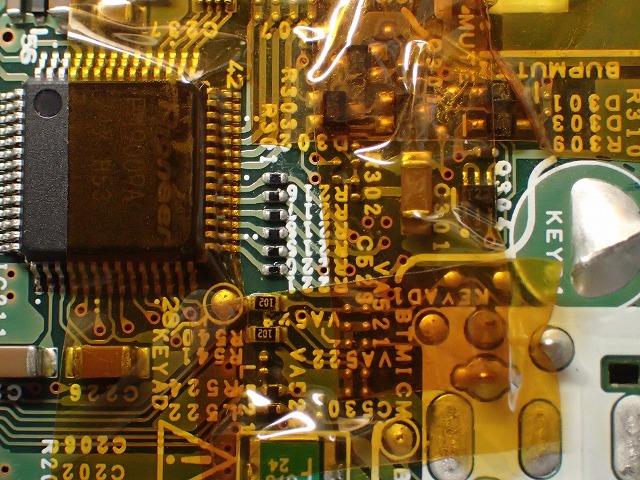

テープで養生します。



2.25倍の拡大レンズつきLEDスタンドが最強アイテムです。



順調にチップ抵抗を外せました。



クリーム半田は洗浄が大変なので、今回は使用しませんでした。
チップ抵抗の片側が付いたらテープで押さえて固定し、反対側が付いたら
またテープで押さえて固定して、仕上げ半田しました。



大成功です！　素人なので綺麗になりません。
10倍のルーペとテスターで確認しました。

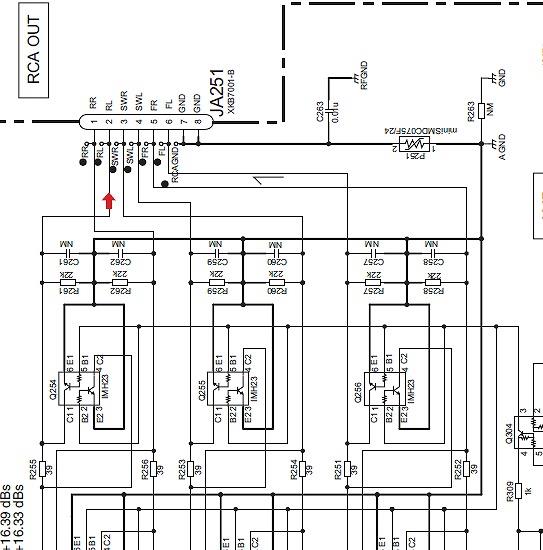

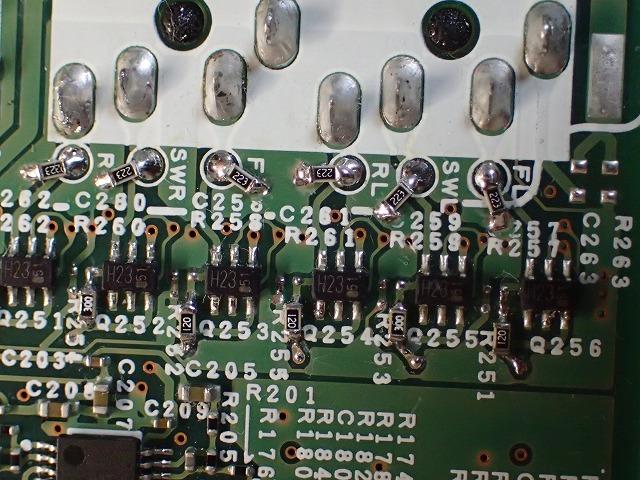

次はこちら。　スペースに余裕が有ったので、ワンランク上の1608サイズを
使いました。　使ったチップ抵抗は、進工業製のRGシリーズです。





６CHとも音はOK!　只今エージング中です。








　

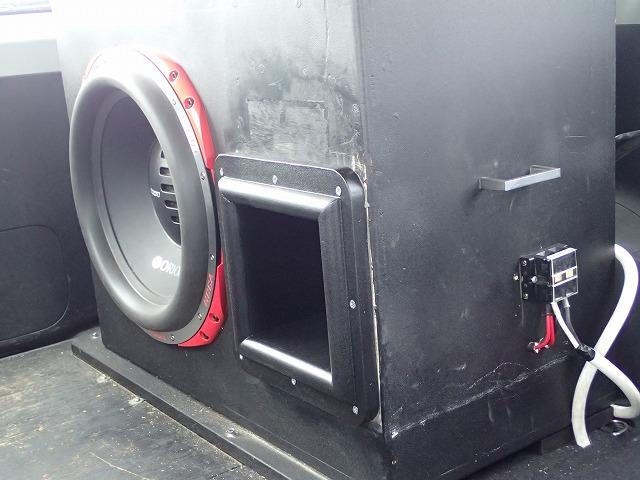

サブウーファーのバスレフポートで悩んでいましたが、ほぼ解決しました。

測定器でウーファのＦ0を測定してみると、箱を作った当初は35HZ位でしたが、
エージングを終えて40HZへ変動していました。
F0のデップが浅く、ピークの山の高さも揃っていません。
問題点は「バスレフポートが短い」と結論を出しました。

箱の奥行が理想よりも大幅に短いのですが、限界までポートを延ばしました。

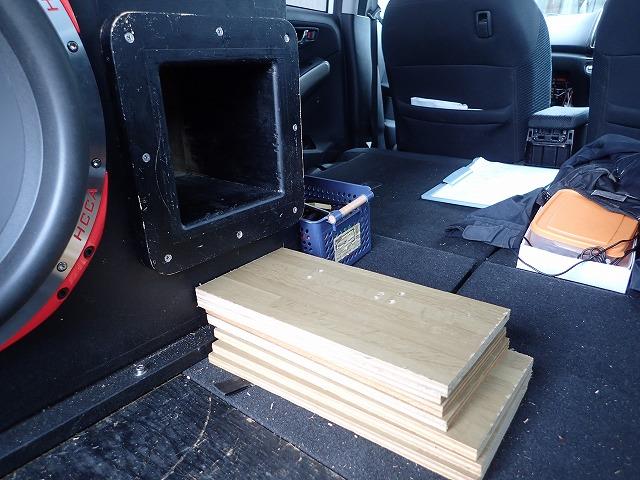

ポートの面積を変更する為に、、12ミリの板を用意しました。


後で解ったのですが、1枚入れたら高域の歪感が、ほぼ取れました。

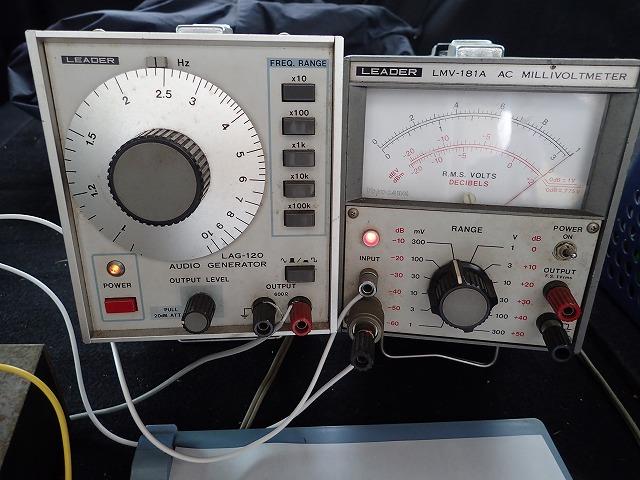

オーディオ測定の基本となるミリバル（交流電圧計）と発信器を使います。


測定中！


板でポートの面積を変更させて測定。
板を増やして面積を減らすとF0が下がりましたが、音がコンパクトになります。

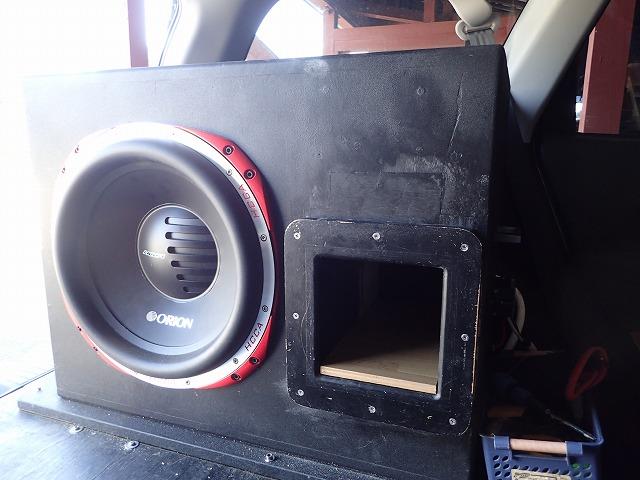

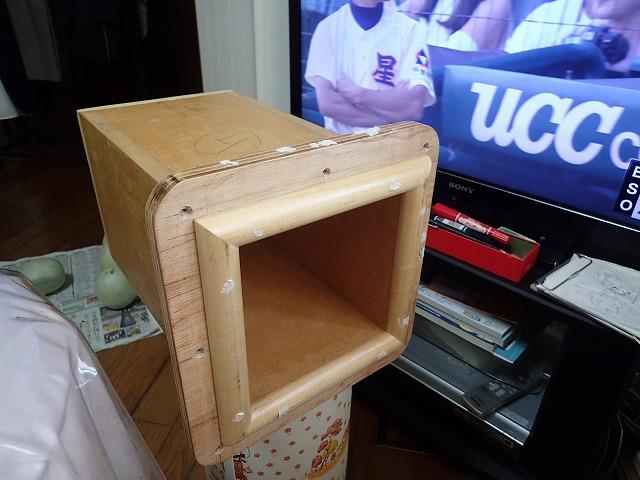

新しいバスレフポートを作成しました。
ポートの面積を歪感が取れた面積にして、ポートを少しでも長くする為に、
出口を削らず盛り上がる仕様にしました。



ポートの内側も同様な加工を施しました。



3個のバスレフポートを比較試聴！　結果は新作がベストです！



エポキシパテが切れていたので、使いやすいダイソー製を購入。
夏なので10分で固まり30分でカッターが使えます。
下塗りのサンディングシーラーを2回塗りました。



滑らかに仕上げる為に、ストーン調スプレーを使わずに安い普通のスプレー缶を使用します。


乾燥が必要なので、今日はここで終了。
