USBケーブル作成で得られたノウハウを活かして、高音質志向のLANケーブルを作成してみました。




LANケーブルの信号線には、高音質で評価が高かったSQI製のクライオOFCスピーカーケーブルから0.5mmの単心線を取り出して使用しました。







普通のLANケーブルは、撚りのピッチを変えて上りと下りの干渉を軽減していますが、最新の高性能LANケーブルは、個別にシールドをかけているそうです。

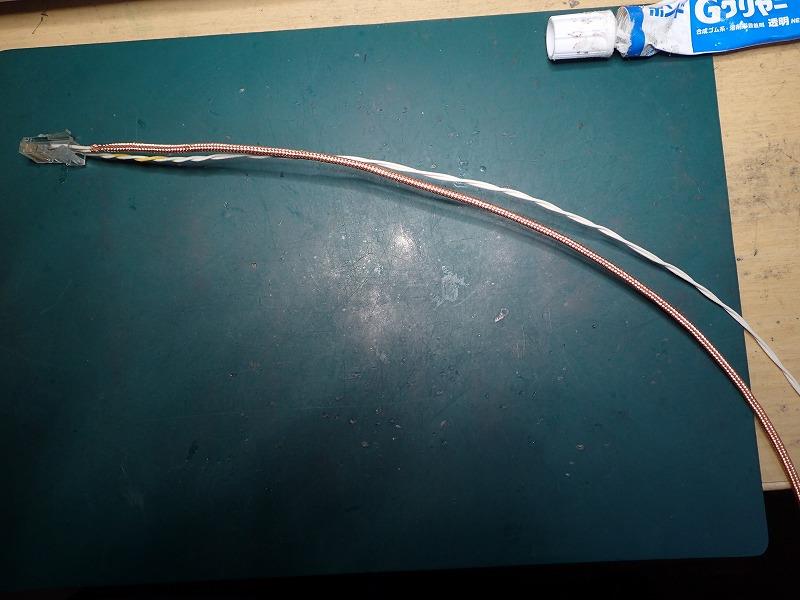

それに習ってペアー毎にシールドをかけてみます。
OFC製の密に編んだ線をシールド線として選びました。








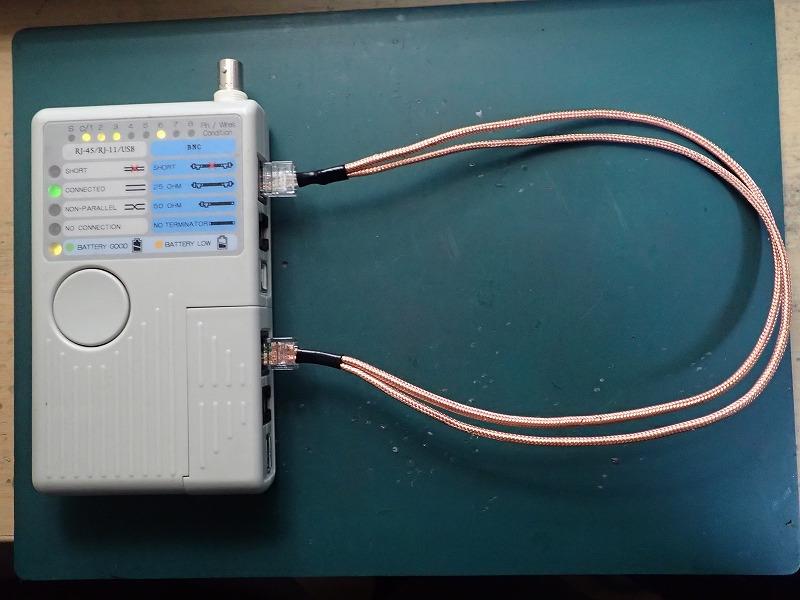

いきなり完成！　４ワイヤー仕様なので、上手くいっても速度が遅いですね。






強度的に心配なので、柔軟性がある強力接着剤を根元に充填しました。






1作目の出来具合は、反省することが多いですね。
2作目になると出来が良くなるのですが、次は無いかもしれません。

改造内容は、接触不良で通電不良となったファーストン端子をネジ締めに替えました。




温度センサーを取付て、ヒーターで熱せられた空気の温度を測ります。

寝ながら思いついたアイディアでしが、起きてからも覚えていた。

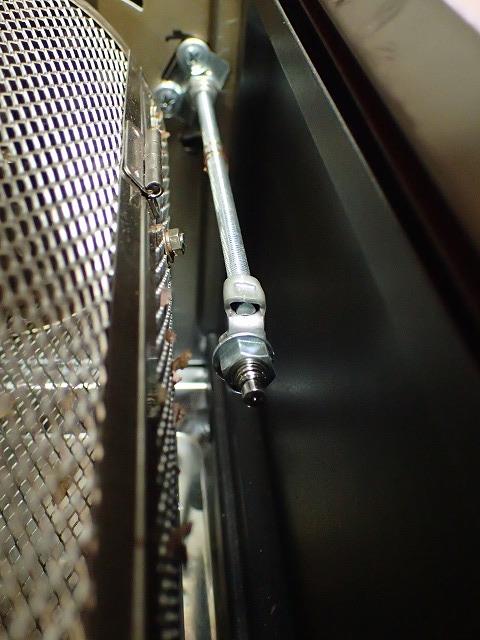

板付きナットをビスで取り付けて、長い棒ネジをねじ込み、先端に圧着端子を付けて
熱電対センサーをインチボルトで付けました。





熱の影響を受けないように制御する部品を外に付けました







オリジナルの温度調整器は、バイメタル式のサーモスタットでした。
測定している場所が最適ではないと思えまするが、絶妙な精度で？美味しく焙煎出来ていた時も有りました。




液式の温度調整器（ロバートショウタイプ）も試しました。
このタイプは、焙煎機だと動作が超緩慢で誤差も30℃以上あり、温度調整が不可能でした。　温度変化がゆっくりな液体用なのかな？





最適な設定温度を見つけるまで、テスト焙煎をします。

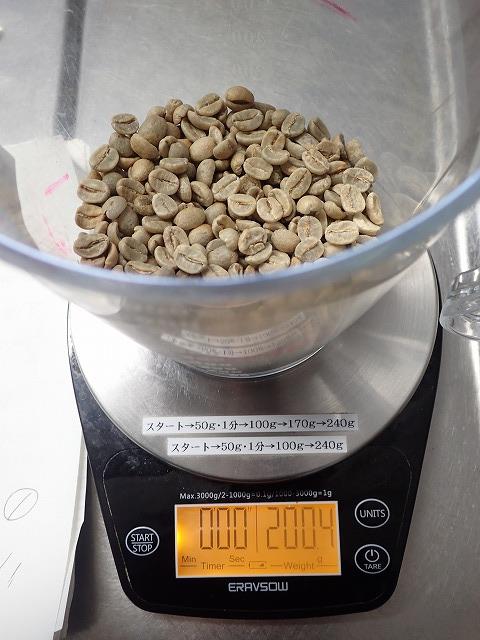

一番安いタンザニア豆を焙煎します。







設定温度を235℃から始めました。





30分位で発煙し2ハゼが始まるところで焙煎を停止しました。






安い豆なので、ムラ焼けしていますね。





2回目は、設定温度を5℃上げて240℃に設定して、焙煎時間を短縮してアロマと
酸味を出そうと試みました。





何故か30分経っても2ハゼが始まりませんので、強制終了しました。




次回は、設定温度をもっと上げるか？　生豆の量を減らすか？
まだまだ試行錯誤が続きます。

警報級の荒天でしたが、防風林の陰になる釣り場なので、快適に釣りが出来ました。


一匹目　60㎝オーバーで幅広サイズでした。




二匹目　同サイズの60㎝オーバー、頭と内臓無しで１㎏オーバー。






三匹目と四匹目は56㎝位でした。




使用したメタルジグは、ダイソーのジグベイト40ｇ青色です。
ジグパラ40ｇが有れば、もっと釣れたでしょうね。

久し振りに良い釣りが出来ました。


先ほどジグパラ40ｇが到着！　誰もが釣れない中で、ポツリと釣った人の使用ジグを見るとジグパラ40ｇを使っています。
こんな経験は、今年だけで４回程有りました。

不思議なルアー　ジグパラ40ｇの御利益に与かりたいです。

PID制御の温度調節計セットを焙煎機に取り付けしています。
コーヒーの焙煎に必要な温度は、220℃位までです。
高温の為に、電線はシリコンガラス被覆電線、接続は圧着端子になります。


難問でしたが、形が見えてきました。

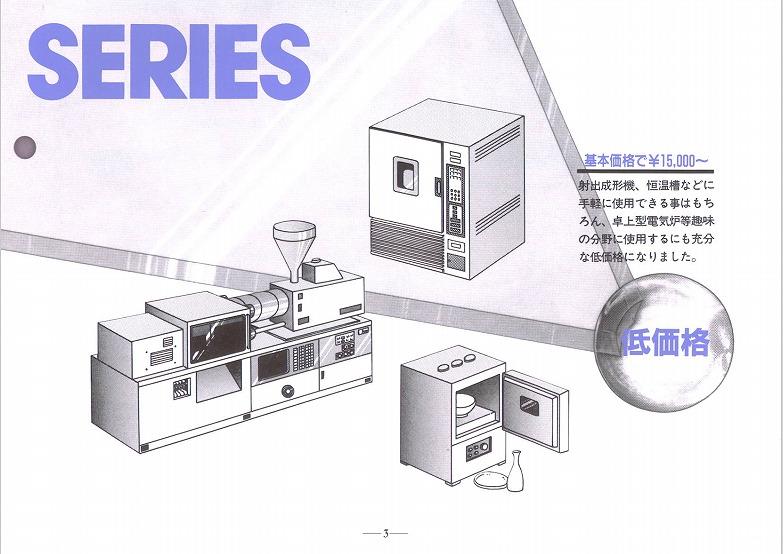

日本製の「PID制御の温度調節計」のカタログを見たらコーヒー焙煎機らしい
スケッチは描かれていました。
半信半疑で買ってみましたが、用途は合っている様です。
達人は、燻製器やオーブンレンジに付けて高精度化しているらしいですね。




残る課題は、熱電対温度センサーの取り付け。
板ナットに、長い棒ネジを付けて、先端に圧着端子付けると付きそうです。

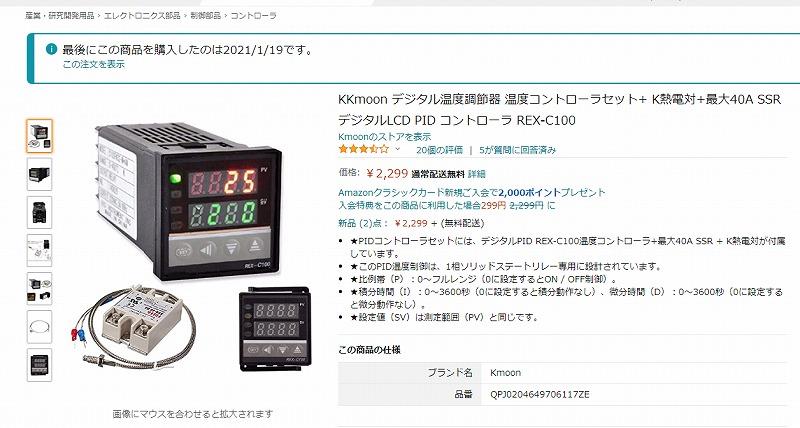

アマゾンでPID制御のPID制御の温度調節計セットを買ってみました。
半導体リレーとセンサー（熱電対）とのセットで2,299円と超お得です。
温度調節計の値段はいくらなんでしょうか？





こちらがコピー元の日本製温度調節計（16,500円）です。
型番とデザインが同じですね。






到着！





説明書は中国語と英語







温度設定を試みるも全くできません。
触っているうちに、横のシールが消えていきます。
消えかかった文字を書き写しました。
説明書には、端子についの記載が無かったので、危ないところでした。

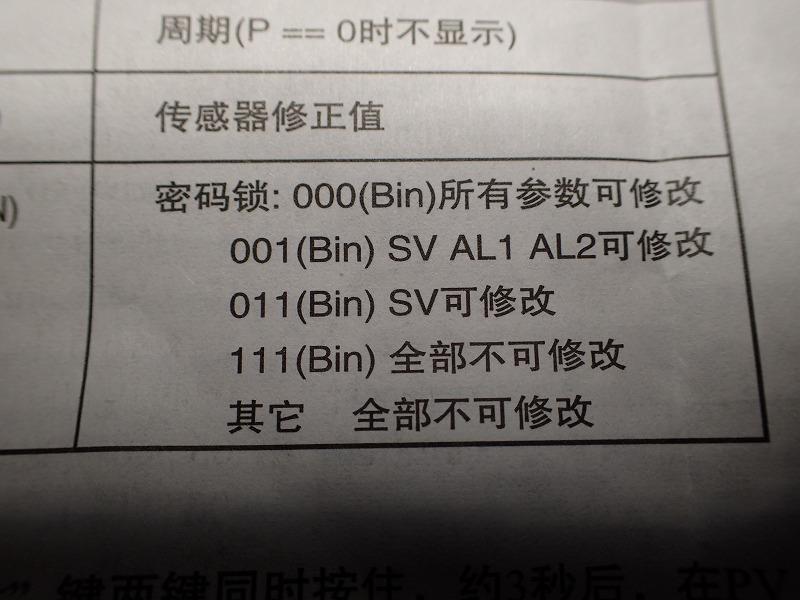

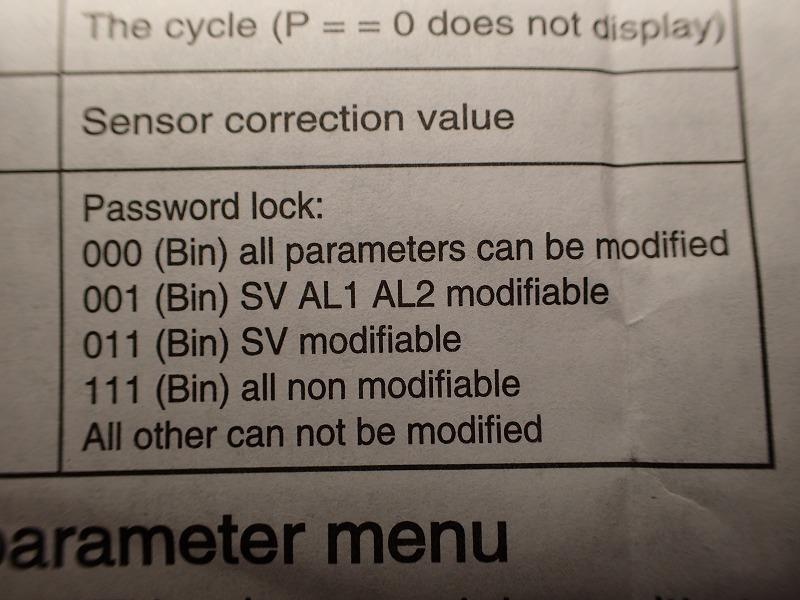

設定変更が出来ないようにロック（RCK）が掛かっている様です
RCKの項目で「011」を入力したら正常に作動しました。

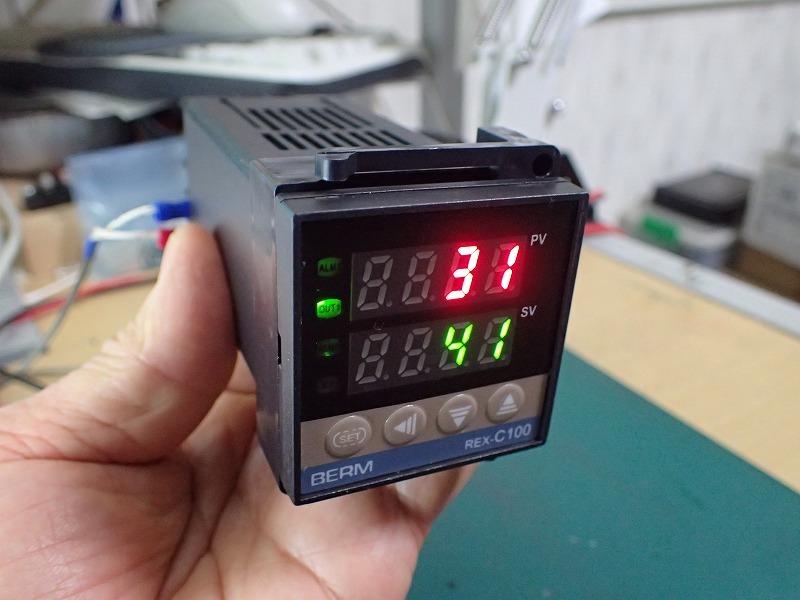

思っていたよりも小さかった。






ランプ付きで40Aの半導体リレーが付いていました。

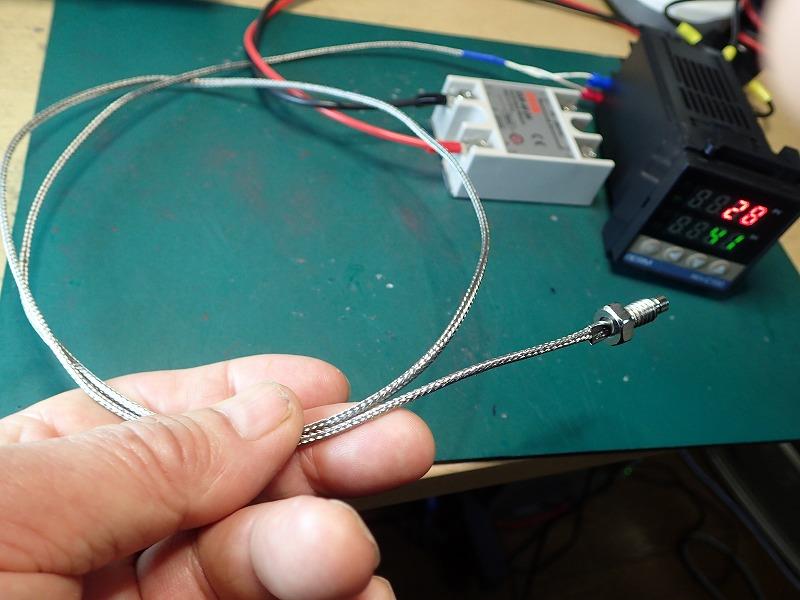

300℃まで使えそうなセンサー（熱電対）も付属していました。
残念ながらインチネジのナットが付いていませんでした。






ハイテクなPID制御の温度調節計を使って、ロータリーグリル焙煎機のグレードアップを試みます。
