整備手帳

作業日：2011年3月8日

ホーンリレー

Item: ホーンリレー
Author: TMSC-R

他の整備手帳を見る

目的	修理・故障・メンテナンス
作業	DIY
難易度	初級
作業時間	30分以内

[大きい写真で見る]

ホーンリレーにカバーを被せた画像です。
ブラケットも付いています。

[大きい写真で見る]

1をラジエターサポートに取付けた画像です。

[大きい写真で見る]

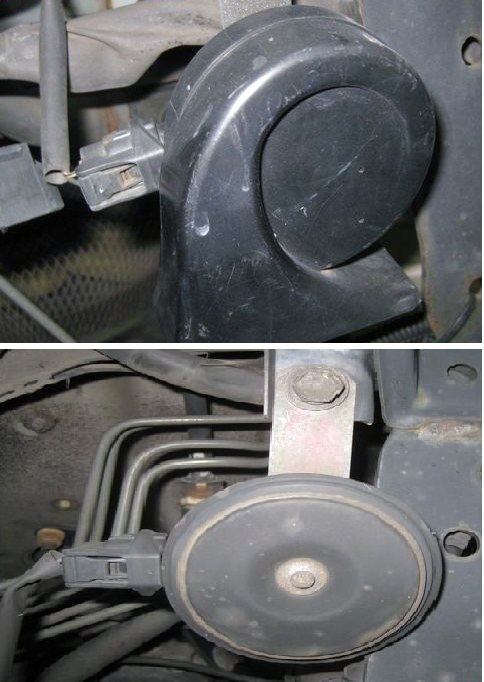

ホーンリレーの追加に伴いホーンも変更しました。

トヨタ純正の1極のホーンにしました。
コネクターもホルダー(ロック)タイプになりました。

私のハチロクには良い音は似合わないので、渦巻きホーンのロー+ハイピッチのダブルから平型ホーンでハイピッチのシングルにしました。

希望どおりのショボイ音になりました。
大満足です。

[大きい写真で見る]

AE101のジャンクションブロック№2です。
ホーンリレーのアイコンが見えます。

[大きい写真で見る]

AE101のホーンの配線図です。
リレーがあります。

[大きい写真で見る]

AE86のホーンの配線図です。
リレーがありません。

[大きい写真で見る]

AE86にホーンリレーを入れた今回の配線図です。

[大きい写真で見る]

参考画像

トヨタ純正の2極ホーンでコネクターがホルダー(ロック)タイプの物もあるようです。

トランペット型、平型ともにあるようです。
