ウチのGS650Gの集合管は、他車種の流用です。

購入時から付いていましたが、当時から気が付いていました。

シリンダーピッチの近い物をピッチを合わせる加工をして取り付けられる様にしています。

そのため、曲がりが微妙に違ってて、マフラーエンドに向かう程、地面に近くなっていきます。

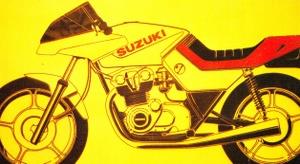

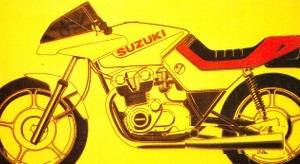

プロトタイプのイメージ画を加工してみました。


これを、こうしたいのですね～


シリンダーに一番近いところの曲がりを、ちょっとだけキツくしてやれば、理想の角度になる筈です。

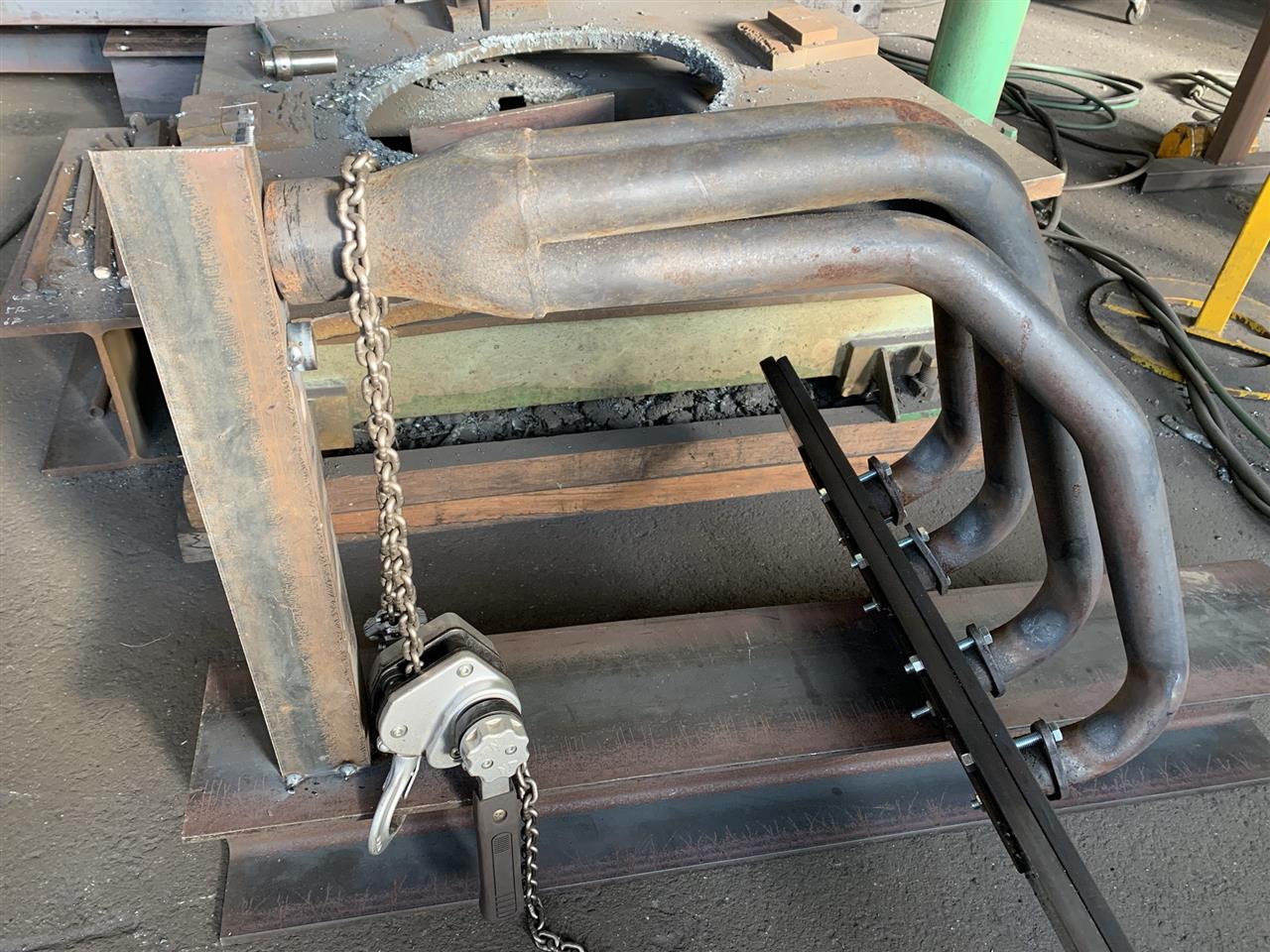

矯正治具を作りました。


１：シリンダーを模した鉄板に、実車同様に固定。

２：シリンダーに一番近い曲がりを、ガスバーナーで炙る。

３：少しだけ、レバーホイストで引っ張る。


以降、２～３を、理想値になるまで繰り返す。


一気にやってしまうと、無残なシワが入ってしまうので、我慢が必要です(笑


理想値まで、まだ半分くらい。
