卓上用 焼肉 排煙ダクト 自作

カセットコンロで焼肉をすると家じゅうに煙がまわってにおいや油がつくのでダクトを使って排煙するものを自作しました。



アルミ換気ダクト150mm径 長さ2mの口に合わせて0.7mm厚のアルミ板を輪っかにしてアルミテープで止めます。



100均のアルミプレート深型46cm×34cm×深さ7cmに放射状の切り込みを入れて輪っかをアルミテープで止めます。



ダクトファン(HI-150IS)にすき間スポンジテープを貼ってダクトがすぐに抜けないようにしました。



100均のワイヤーネット80cm×29.5cmを写真のように曲げました。
足は同じく100均のワイヤーネット用スタンドを使います。

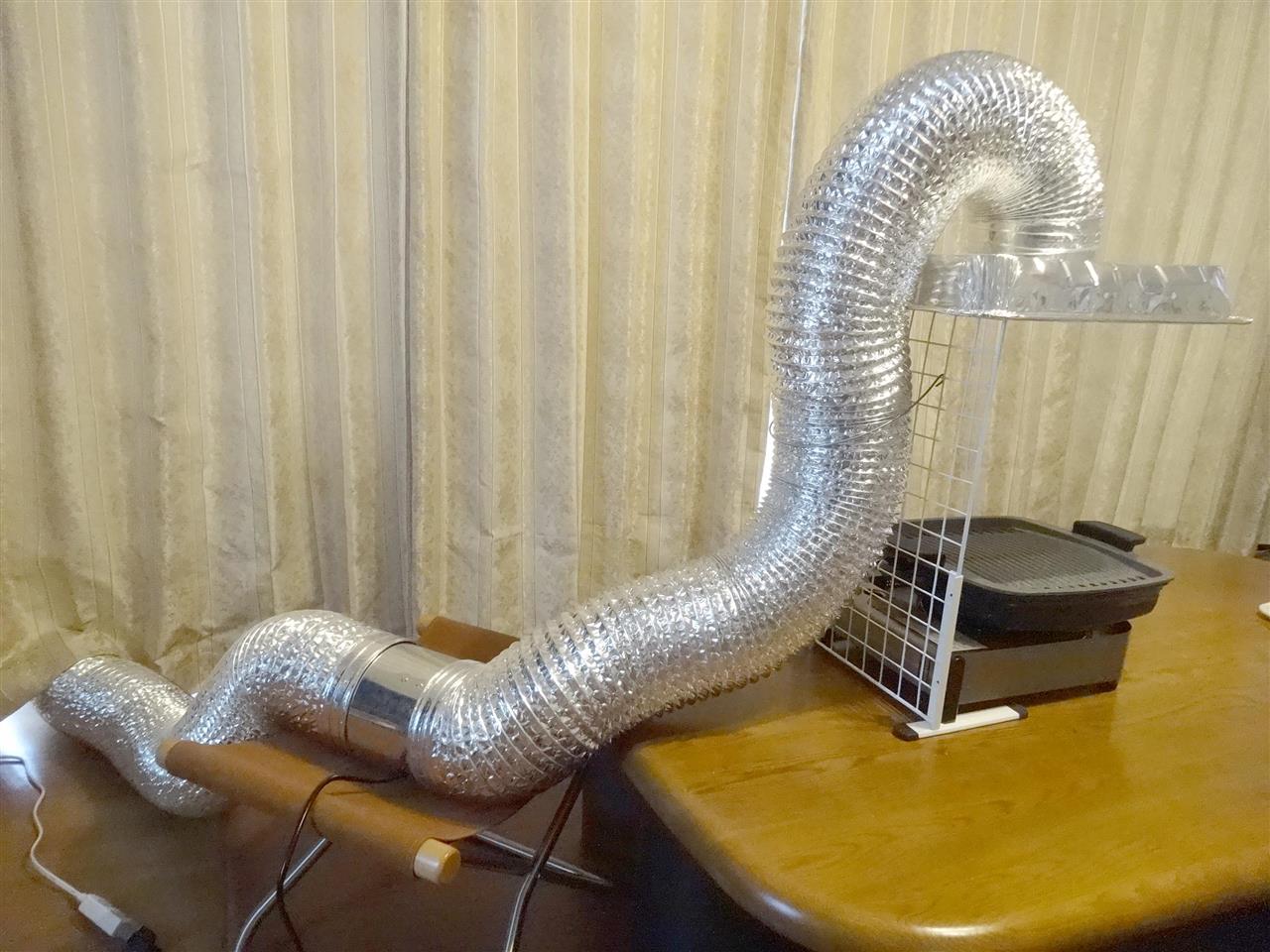

これらを組み合わせてダクトの先はサッシの外に出しました。



別の角度から見たところ、ダクトは針金でワイヤーネットにひっかけてます。



アルミプレートは縦でも横でもちょうどワイヤーネットにはまります。
これは横向きにはめたところです。



それぞれはめ込んでいるだけなので簡単に分解して掃除もできるし、コンパクト？に収納できます。
まだ使ってませんが風量は十分あるので効果が期待できそうです。
