PORMIDO PRA101ディスプレイオーディオ換装その1ステアリングリモコン対応加工

カーウイングスナビがついてるうちのラフェスタさん。
まとまってはいるけども、流石に地図も古いし画面も昔ながらのディスプレイなので今時の大画面ナビにしたい。しかし、マップは携帯でYahooカーナビ、オーディオもBluetoothでSpotifyなので、10万超えの最近のフローティングナビを入れるほどでもない。というわけで最近流行りのディスプレイオーディオを購入してみたので取り付け準備していきます。
※画像は拾い画です。

とりあえずグローブボックス上を外す。テレビは元々パナソニックの2チャン地デジチューナーが入っていたのでそれはそのまま活かします。カーウイングスナビへのチューナーからの外部入力がこんな所にある。
もう使わないので取り外しましたが、こんなハーネスディーラーでは売ってたんでしょうね。

そのうち処分しますが、もし欲しい方居たらお声掛けください。

カーウイングスナビがついていたのでステアリングリモコンがついてるのですが、せっかくなので活かしたい。手元操作の便利さを知ってしまったのでまあ仕方ないですね。しかし、なかなか情報が出てこない。みなさん面倒でBluetoothワイヤレスリモコンとかつけてる模様です。

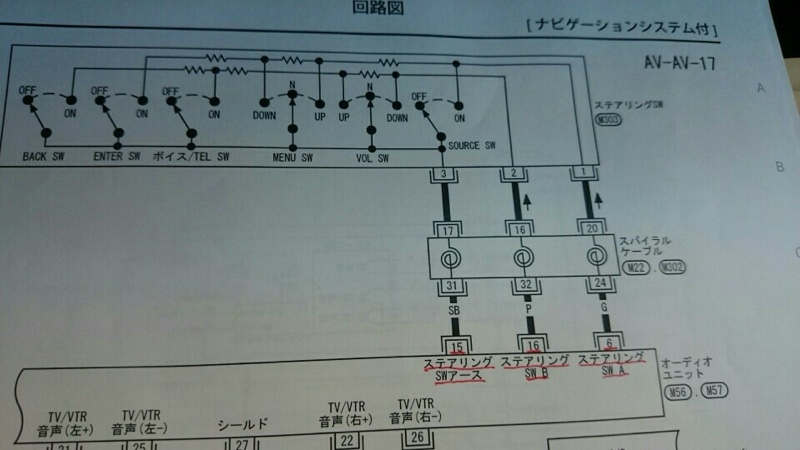

ひとまず出てきたのがこの画像と上の画像の2枚なので、これを参考に配線していきます。

6番スイッチ1、 16番スイッチ2、　15番アーススイッチとなっていますが、オーディオ側は2本しか出ていません。
悩んで色々調べた末に、説明書にアースが必要な場合は本機のアースと接続と書かれていて、ようやくモヤモヤも晴れたので、画像のように配線していきました。
コネクターはカーウイングスナビに接続されていたテレビキャンセラーのコネクターのピン側からバラして拝借して、市販の日産20ピンコネクターに挿入しました。

オーディオ側の配線と接続。
アースは汎用ケーブル側で合流させています。
1と2も接続してましたが、結局学習するので、この2本に関してはどちらでも大丈夫だったようです。
その2へ続く
