前回からの続きです。
アンプへの接続は、TC ELECTRONIC M-ONE　のアナログアウトにて接続します。

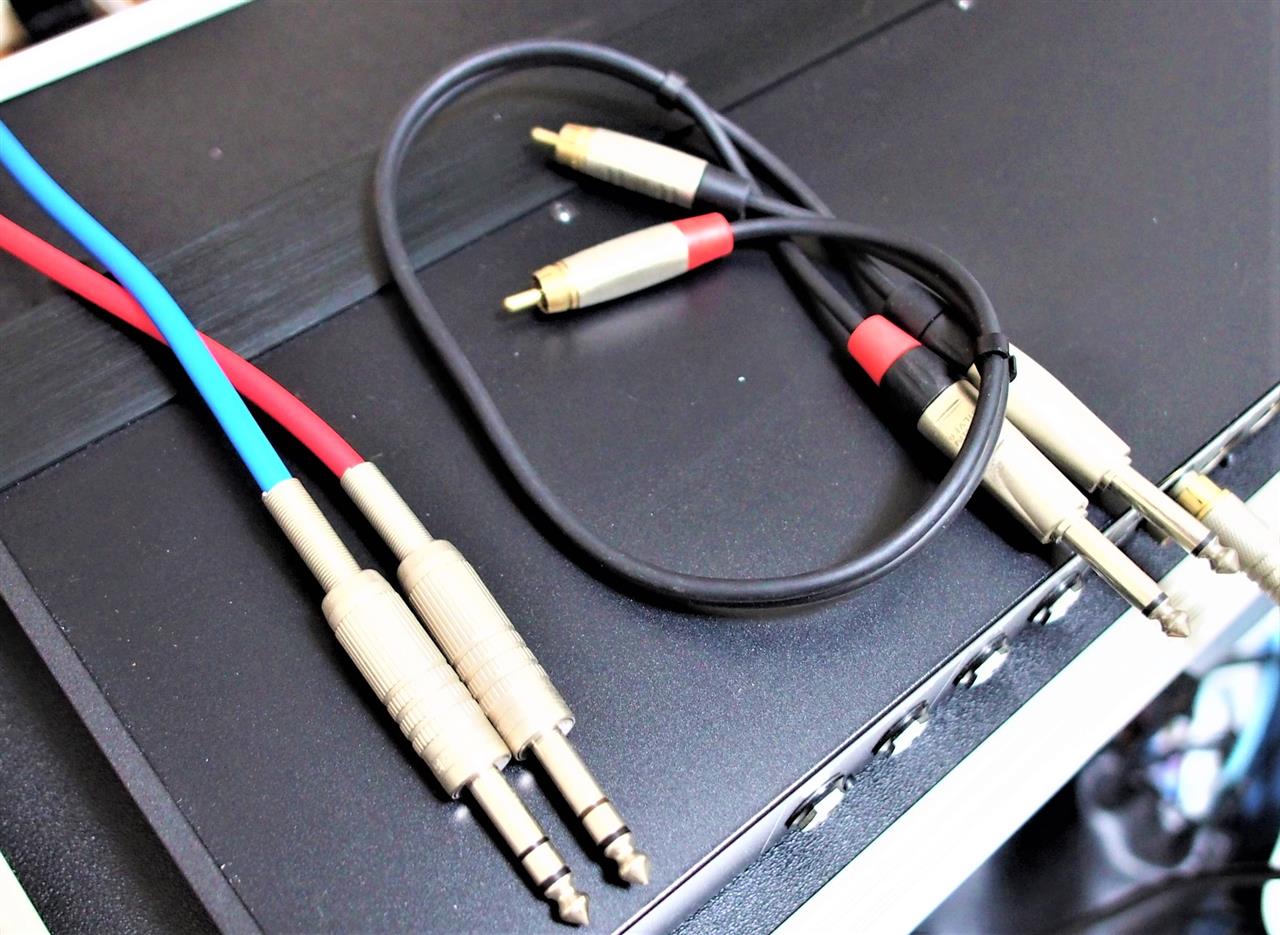

アナログアウトはバランス出力がデフォルトとなりますが、今回は民生機器との接続ですのでアンバランス接続の一般的な1/4フォンとなりますので下の画像のようなものを使用します。
左側はアンバランスの3極のTRSフォンケーブル(ステレオフォン)で、右側は2極なのでRCAピンとの変換ケーブルでの接続となります。

左側のケーブルの端子はT(チップ)が+(ホット)、R(リング)が-(コールド)で、S(スリーブ)がGNDとなります。この伝達の特徴として、ケーブル内に4本の芯線がツイストペアではなくクオードペアケーブルとなっていてノイズが入り込まないようにして、さらに+と－に信号を分けて伝送します。その周りにシールドがGNDとしておおわれています。マイクなどもこの方式です。ケーブルを100m以上伸ばしてもノイズは出ないです。もしわずかなノイズが乗ったとしても、ミキサー側のゲートで信号を自動で切ることが出来ます。これはシュレッシュド電圧以下で回路を閉めるという機器で微小なノイズ等では信号を通さないという仕組みです。マルチゲートはいくつか持っていたのですが全て捨てました。

バランスをアンバランスに変換するのは只-(コールド)側をGNDに接続すればアンバランス接続できます。但しケーブルの長さは数メートルが限度です。それから電圧が高くなりますから出力側(M-ONE)のゲインを民生レベルに落とす。設定が出来ないなら入力側でレベルを落とすという事をしなければ正しい音では無くなります。
オーバーロードによる音割れや、S/N比悪化の要因となります。



今回は右側のフォン-RCAピン変換ケーブルを使用。

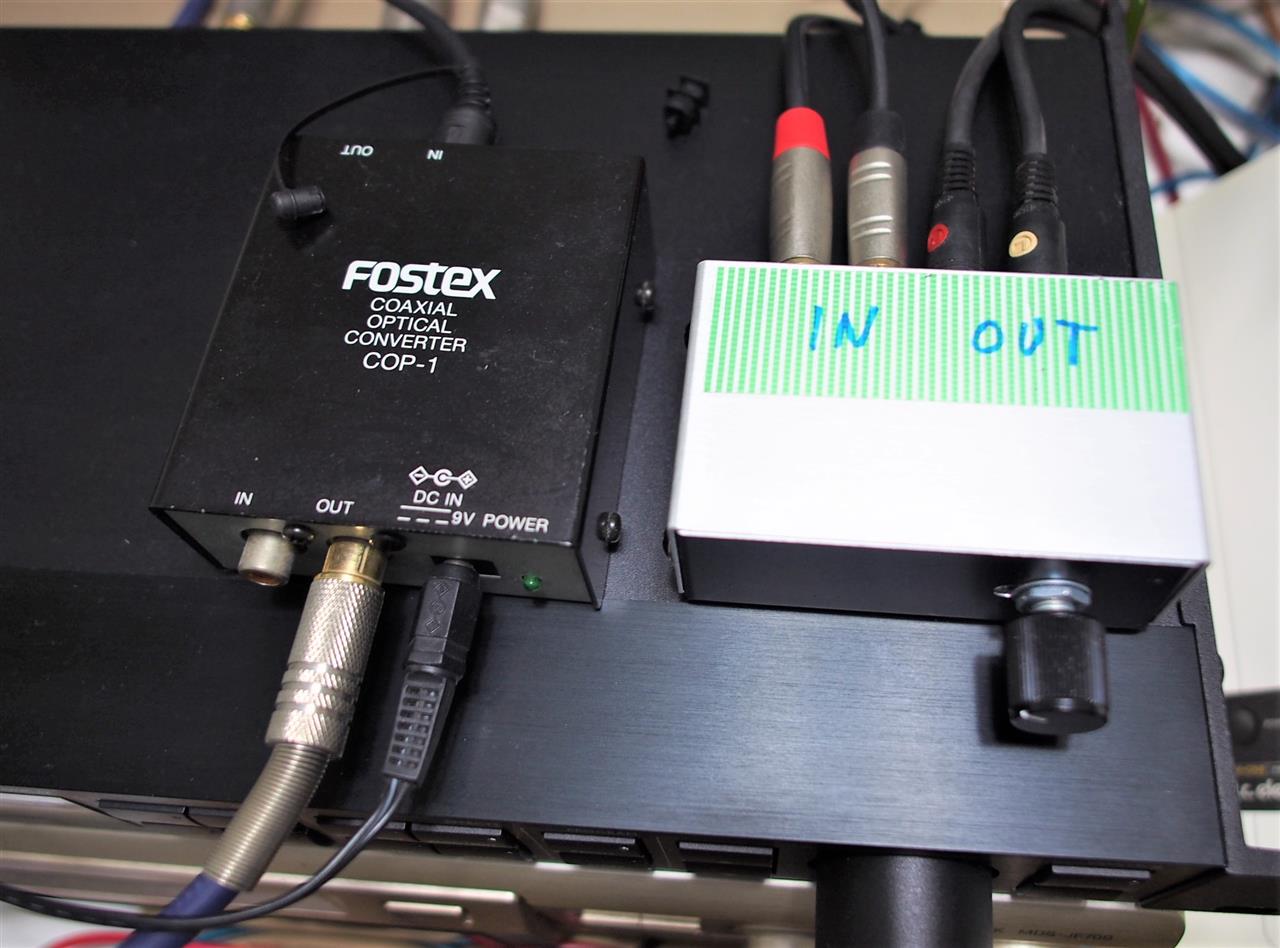

下記の画像は、プレーヤーアウトの光デジタルから光ファイバーでコンバーターのFOSTEX COP-1に接続して、同軸デジタルに変換して TC ELECTRONIC M-ONE のデジタルインに接続し、M-ONE のアナログアウトからパッシブボリュームに接続、そしてアンプに接続しています。



各種設定をします。前回設定してものを音を聞きながら修正しました。

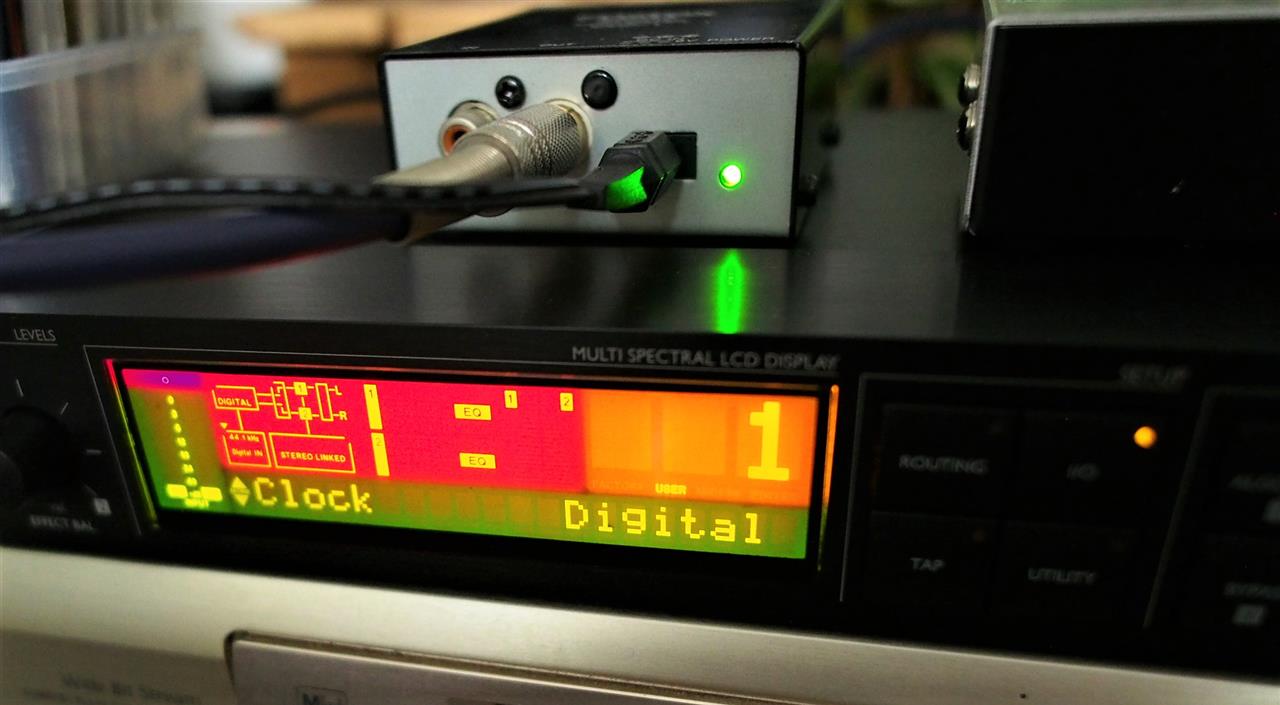

M-ONEのIO設定です。クロックは指定せず"Digital"にてインプットに接続されたサンプリング周波数に自動で同期します。



プレーヤーからのデジタル信号はM-ONEのでDPSでオーバーロードしないようにあらかじめ-10dB。内部では多分24bitで処理するはずですが、ディザリングもしていないのでもしかしたら16bitかもしれませんので念のためです。
EQでゲインを上げる方向で補正するためです。

アナログアウトプットはアンバランス接続での民生用ですので-10dBです。



確認としては、Alpine MRV-T300で確認したところ問題発生。

症状としては、自作したパッシブボリュームを上げるとブーンとノイズ発生。
スピーカーに耳を近づけるとハムノイズが乗っているのが分かります。

条件としては、
・ボリュームゼロ→問題なし
・ボリュームマックス→問題なし
・ボリュームをゼロ・マックス以外でノイズ発生、ボリュームを上げると大きくなりマックスでノイズ無くなる。
・ケースを電源のGNDに接続すると発生無し? アナログインのGNDは電源GNDとは別系統になってます...
※このアンプはハイゲインのスピーカーIN回路が、GNDとアイソレーションされていないような回路なのです。正しいハイローコンバーターはライントランスでアイソレーションされています。つまりこのアンプはハイローコンバーターのコストダウン方式みたいなのが内蔵されています。

・M-ONEからのケーブルは外していてもノイズ発生するので、パッシブボリュームかMRV-T300の問題
・他のアンプ、調整中のナカミチPA302SやAlpine 3554にアンプを変更してもノイズは発生無し

ですので、MRV-T300の不具合(もしくは故障・相性)となります。

MRV-T300は使用期間も数か月だし、コンデンサーも劣化していないと思ったのですが、通電していなくても放置期間が長いとコンデンサーは劣化するのかと疑っています。
だって、TC-ELECTRONIC M-ONE もほとんど使っていないのですよ。

MRV-T300は、Alpine 35××シリーズよりも、若干新しく製造国も海外に移っています。フィルターとか付属して値段も高くなかったので、コストダウンかもしれませんね。

とりあえず再度点検してみます。それは後日暇な時にします。

やはり古いものは何にしてもメンテが大変ですね。
