今回は、パワーアンプ部だけの特性を測定したデータです。
パワーアンプ部とは、前段増幅回路と位相反転回路を除去してミーティング回路の入力に直接オシレーターを接続して、スピーカーアウトのオシロの電圧値を記録しました。又方形波反応の波形も見ています。

位相変換回路を除去しましたのでスピーカーの極性を合わせられますから、オシロのグランドは2チャンネルとも共通なので色々測定しやすくなります。
測定時オシロはチャンネルごとグランドが別ではなく共通なのを考えないと、オシロのグランドによりアンプの回路を短絡させることにもなります。
測定した時に壊れたけど、原因が分からないなどあると思いますよ。

今回は2チャンネル同時に信号を入力して、波形クリップ直前の実効出力値を測定しました。

まずは周波数特性です。パワーアンプ部だけのものです。
10Hz～100kHz+ まで±1dB以内です。
良好なカーブですね。高域の持ち上がりもありません。

同時に実効出力値も記載しています。片チャンネル単独で81.9W出せました。

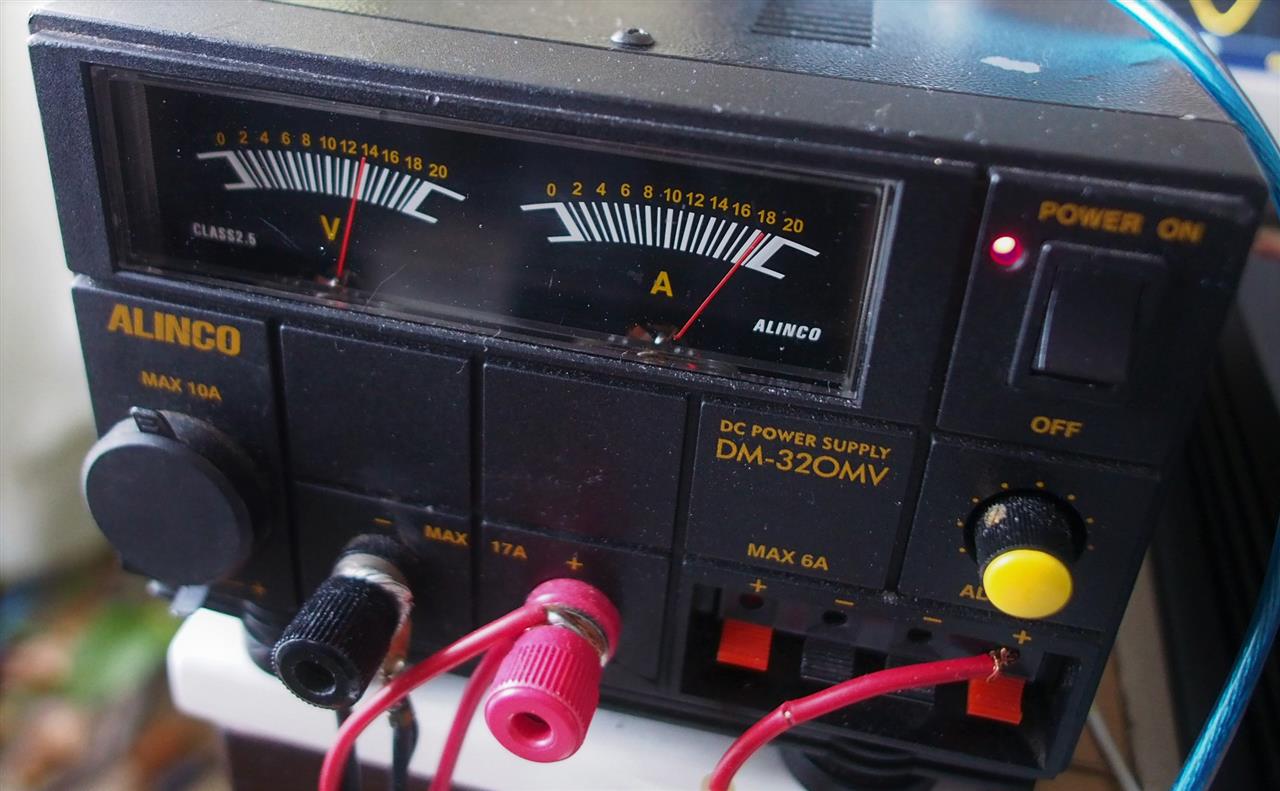

両チャンネル同時の実効出力も記載していますが、これは正しい測定ではあのませんでした。アンプの保護回路が働いて出力が無くなるんですけど、その時にパワーサプライの電流計を見ましたらこの電源のマックス18Aでした。
ですから、これ以上に出力は出せると考えています。
もっと大きなパワーサプライが必要なのです。ヒューズ自体が30Aを取り付けてあります。

その時のオシロの波形です。



電圧は16.7Vと16.9Vですね。パワーとして計算すると71.4Wです。
カタログ値の定格以上です。定格出力の定義があいまいなのですが、「数十秒から数分程度連続して出力できる電力」とヤマハのQ&Aにあります。
今回の測定方法もそのようなものですから定格出力と比較すればよいと思います。

パワーサプライは供給電力が限界です。



ダミー抵抗は熱くて触れません。
ケース自体もかなり熱くなりますので、このまま連続は厳しいでしょう。

方形波反応は低域と高域だけ抜粋しました。上の波形がオシレーター出力で下の波形がスピーカー出力です。これもスピーカーアウトのグランドとRCAラインインのグランドが同電位なので何の問題もなく同時に測れます。他のアンプの測定は工夫が必要です。

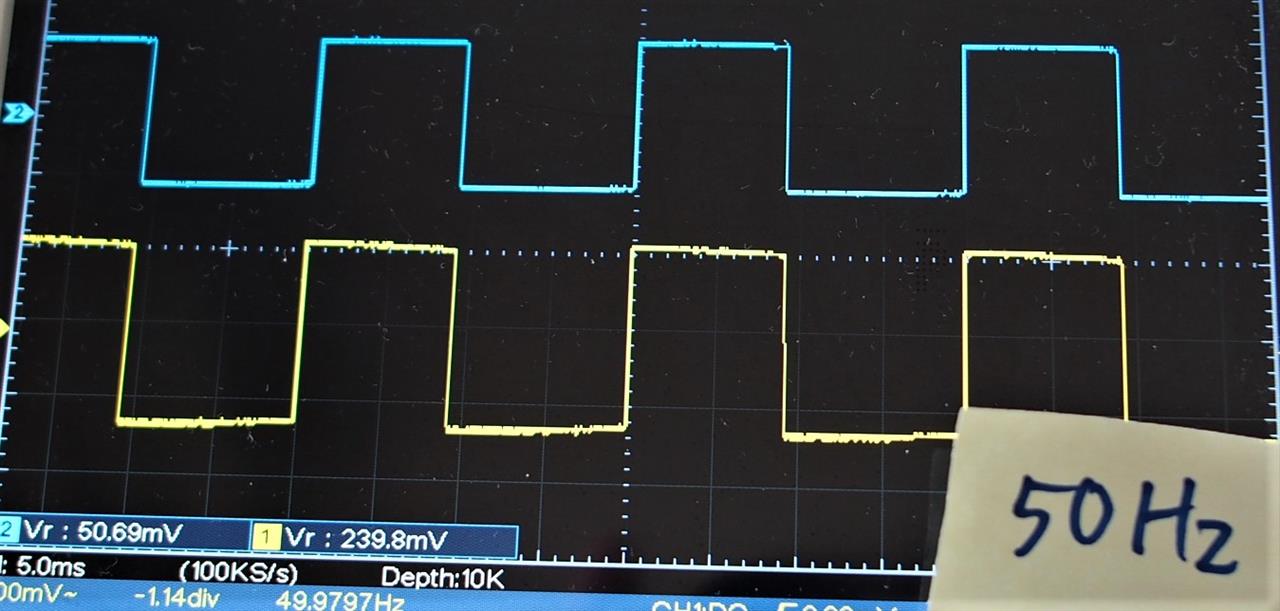

低域の50Hzです。
殆ど波形のなまりはありません。



10kHzです。



可聴範囲の20kHzです。これも良好です。



100kHzです。これは仕方ないでしょう。
ですが他のアンプよりはかなり良好ですよ。




今回はパワー部の周波数特性と方形波反応波形と実効出力測定でした。
