アンプ確認用として民生用のMDプレーヤーを使用しているのですが、最近不調で音が途切れたりするのです。で、保管していたCDプレーヤーを引っ張り出して電源を入れたのですが、トレーが出てきません。
ちょっとした事で直るかもしれないと思い、カバーを開けました。

機種は、DENON DCD-755 というものです。

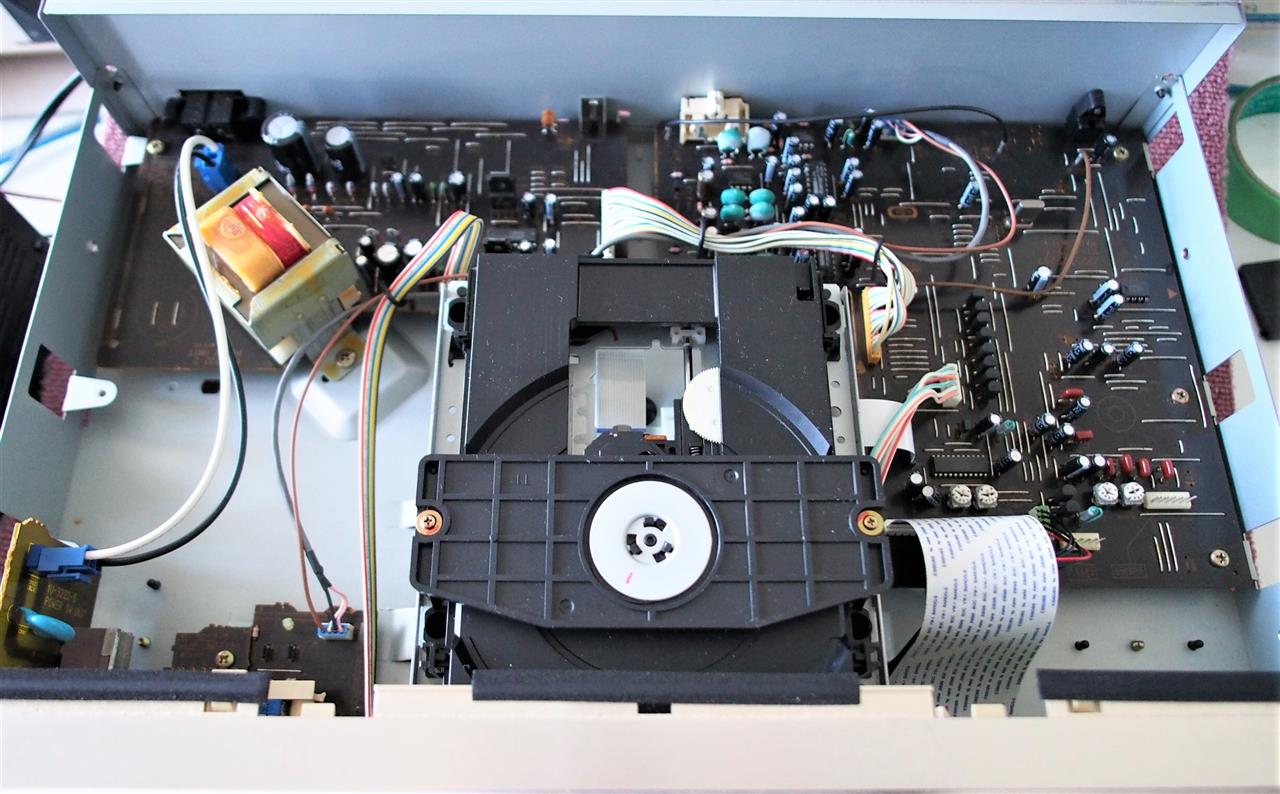

全体の画像です。



メカの部分をちょっと調べましたら、ディスクを上下で挟み込んで固定して回転させるというものです。



上側のプレートを固定しているネジを外します。



これは磁石になっていて下部の回転部分にくっ付く仕組みです。
電源OFFの状態では常時接触していることになり固着している様子です。
数年はこの状態でしたから一旦取り外して回転部分を確認しましたら、ゴムの変形が見られはみ出ています。



パーツなど無いと思うのですが・・・

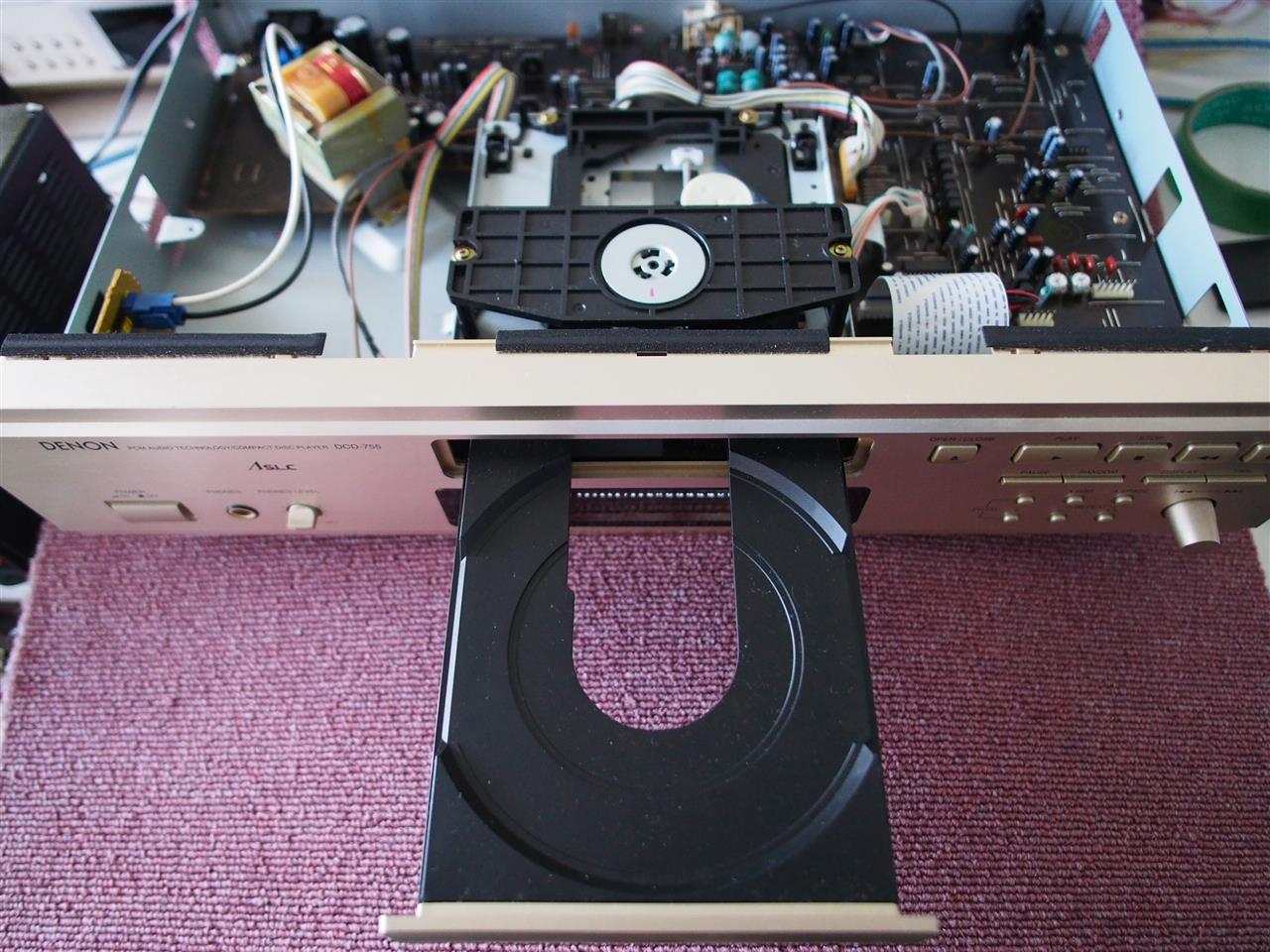

一旦組み立てたら動作しました。DiSKの出し入れと音出しOKです。
トレーの出し入れは磁力でくっ付いているプレートをソレノイドで下に下げて出てくる構造となってます。トレーにCDを入れたらローディングして回転するという仕組みです。磁力が強すぎるのか、ソレノイドのアクチェーターが弱っているのか、上側のゴムの変形で固定力が強すぎるのかが原因だと思います。





一旦動作したのでしばらく様子見とパーツ探しですね。

DAコンバーター付近の画像です。
DACはBBのPCM1702で、アナログオペアンプはこの時代の定番ともいえるNEC μPC4570Cです。色付けが少ないのでしょう。この後はJRCのNJM4558Dが定番でした。海外製品はNE5532が多いですね。高級ミキサーはJRCのNJM5532DDも多いです。



メカ部分がちゃんと直るのなら、この部分のオペアンプを良いものに変えたら感覚的にも良いでしょうね。

デジタルアウトを利用してDACの良いものに変更しても良いのですが、オーディオの世界はこういう風に改善改善、あれもこれもと、とめどなくお金が掛かってしまうので、あるところで妥協しないと大変なことになります。

このオペアンプを通過して、パワーアンプの同じオペアンプも通過してとかなり味が薄められます。ですからアンプ部の改善は途方もなくて効果も薄いのですよ。
