手持ちのアンプ色々を、暇な時に周波数特性を測定していたので、まとめとして公開します。

◆測定方法
・アンプのGNDを調査して(RCAピンのマイナスとスピーカーのマイナス)、
　測定方法を決める
・オシレーターの正弦波波形10Hz～500kHzをRCAピンに入力し電圧も測定
・スピーカーアウトにダミー抵抗(4Ω/60W)を繋いで電圧を測定
・オシロスコープのチャンネル①と②に入力と出力を振り分けて電圧を記録
・RCAピンとスピーカー極性のマイナスが同電位なら入力と出力を同時に測定
・RCAピンとスピーカー極性のマイナスの電位が異なる場合は、それぞれ
　一つのチャンネルで測定(グランドを短絡させない)
・最後に入力の電圧を上げて波形をピークアウトさせ、その直前の電圧を記録
　(ダミー抵抗にかかる電圧で出力電力Wを計算できます)
　出力は1チャンネルだけですからカタログ値を上回ると思います。
　ですが全てのチャンネルを同時に出力したら、電源にも依りますが出力値は
　落ちると思います。
・記録したデータより各周波数の増幅率を計算しエクセルでグラフ化

画像のアンプは1DINでコンソールに1DINプレーヤーと一緒に取り付けられます。
Cricket CR-2250というアンプです。冷却ファンが付いていて温度が上昇するとファンが回ります。前面はパワーメーターが出力に応じて針が動きます。
このアンプはMR-Sで取り付けていました。シート下のスペースが狭い為です。
パワーは50W×2ですが狭いMR-Sでは十分でした。

スピーカーは「AltecLansing M65」をドアに、「Nakamichi SP-10s」をダッシュにつけていました。

早速このアンプから公開します。
Cricket CR-2250



このアンプはテスターではRCAピンとスピーカーのマイナスは導通があるような抵抗値でしたが、オシロのグランドふたつを一緒に接続したら一気に電流が流れ過ぎていきなり波形がピークアウトしました。で、別々に測定しました。電位が異なります。壊す直前でした。

整備しようかと思いましたがやめました。コンデンサは台湾製でした。ゲインボリュームの接触が悪いので整備には可変抵抗器の交換が必要でした。JRCのオペアンプが多量に使用されています。

次はドイツ製のHELIX HXA40です。
コンパクトでシート下に楽勝でインストールできます。

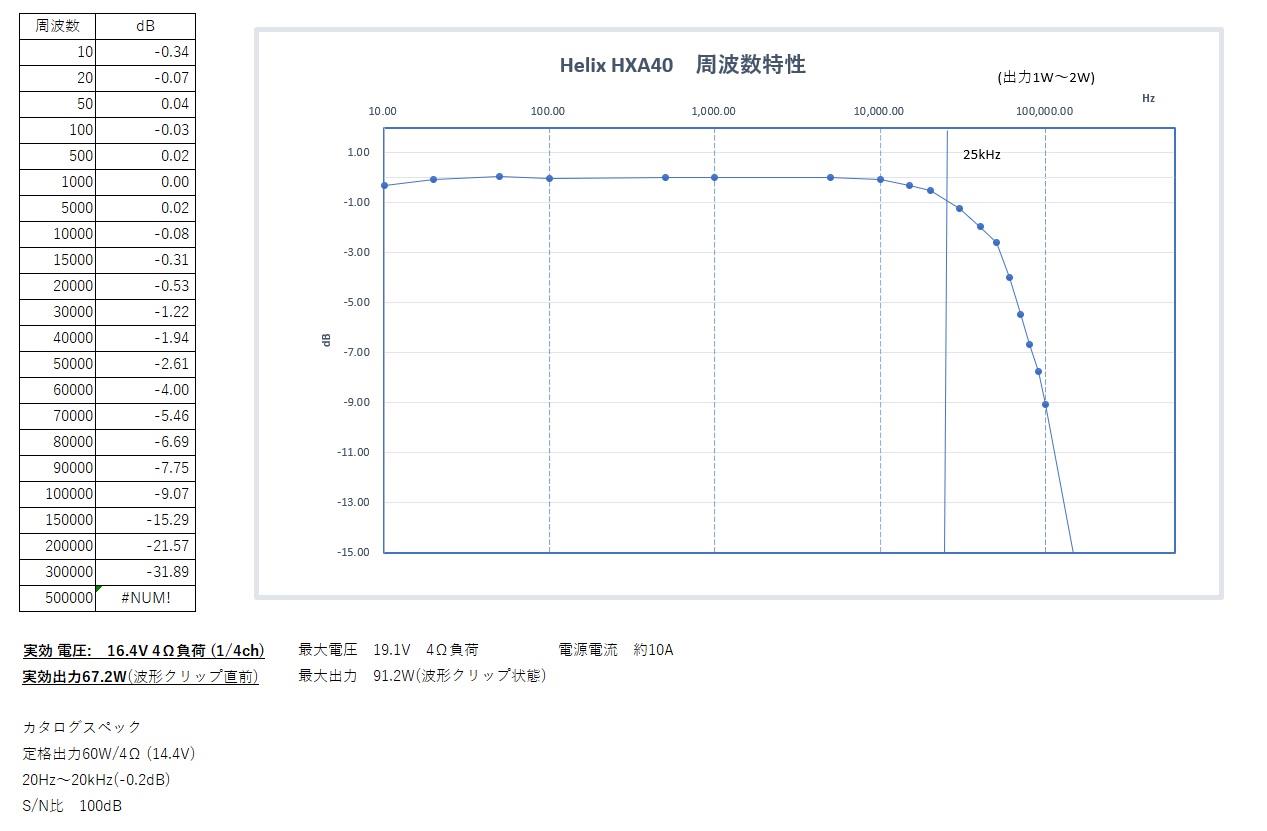

HELIX HXA40



4Chですが電源に余裕がない為か、1ch動作でも出力の余裕はありませんでした。

次は、Alpine MRV-T407です。パワー段にMOSFETが使われています。
コントロール系のオペアンプは基板裏に実装されていると思われます。
未調査です。

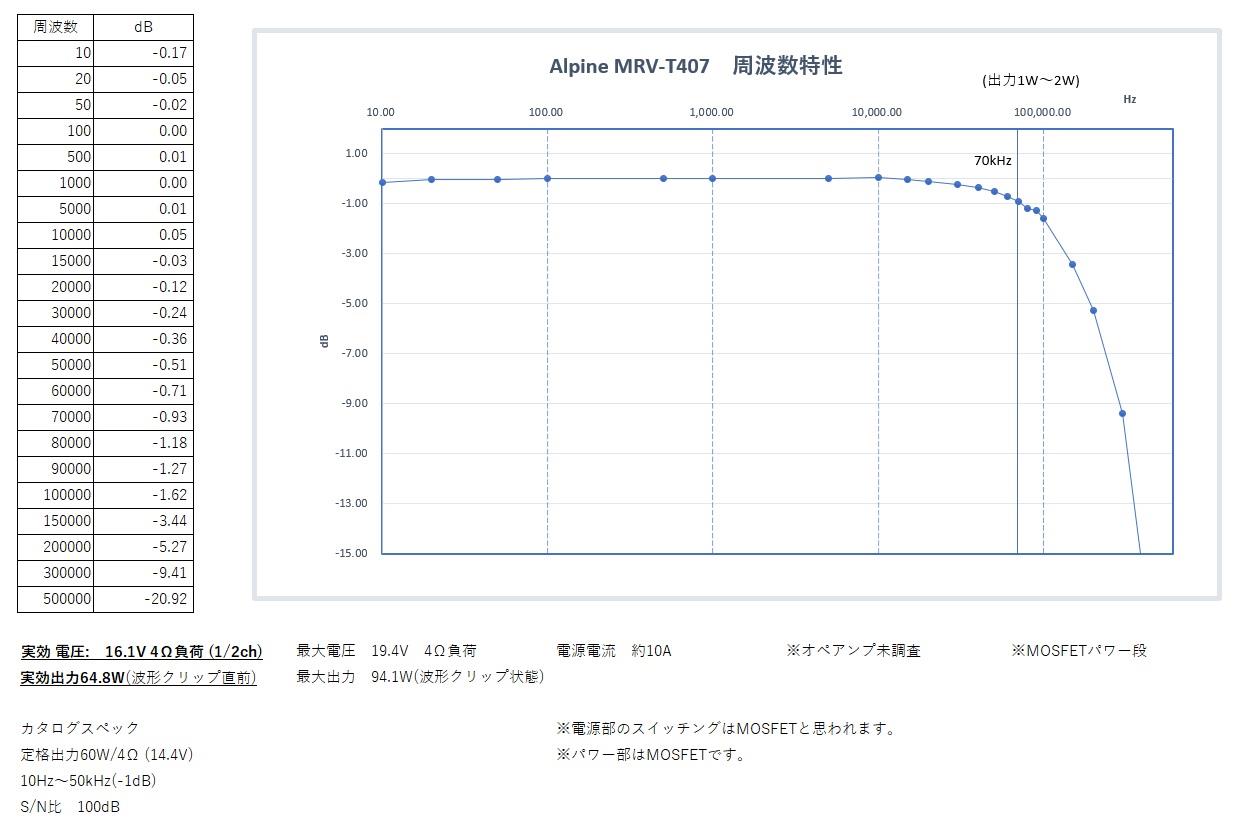

Alpine MRV-T407



高域は緩やかに減衰しています。とはいえ、10Hz～70kHzまで-1dB以内です。

比較的新しいので整備もしていません。現状弄ることが無いので今セルボのフロントとして取り付けています。まぁ無難です。

次は、Nakamichi PA-302未整備品です。若干のコンデンサ劣化はあります。
コンデンサは交換予定です。交換前の特性です。PA-302はいくつかバージョンがあります。これは一部に台湾製コンデンサーでアンプ部基板はPA-302sとほぼ同じものです。電源部がPA302sとは若干ですが違いがあります。

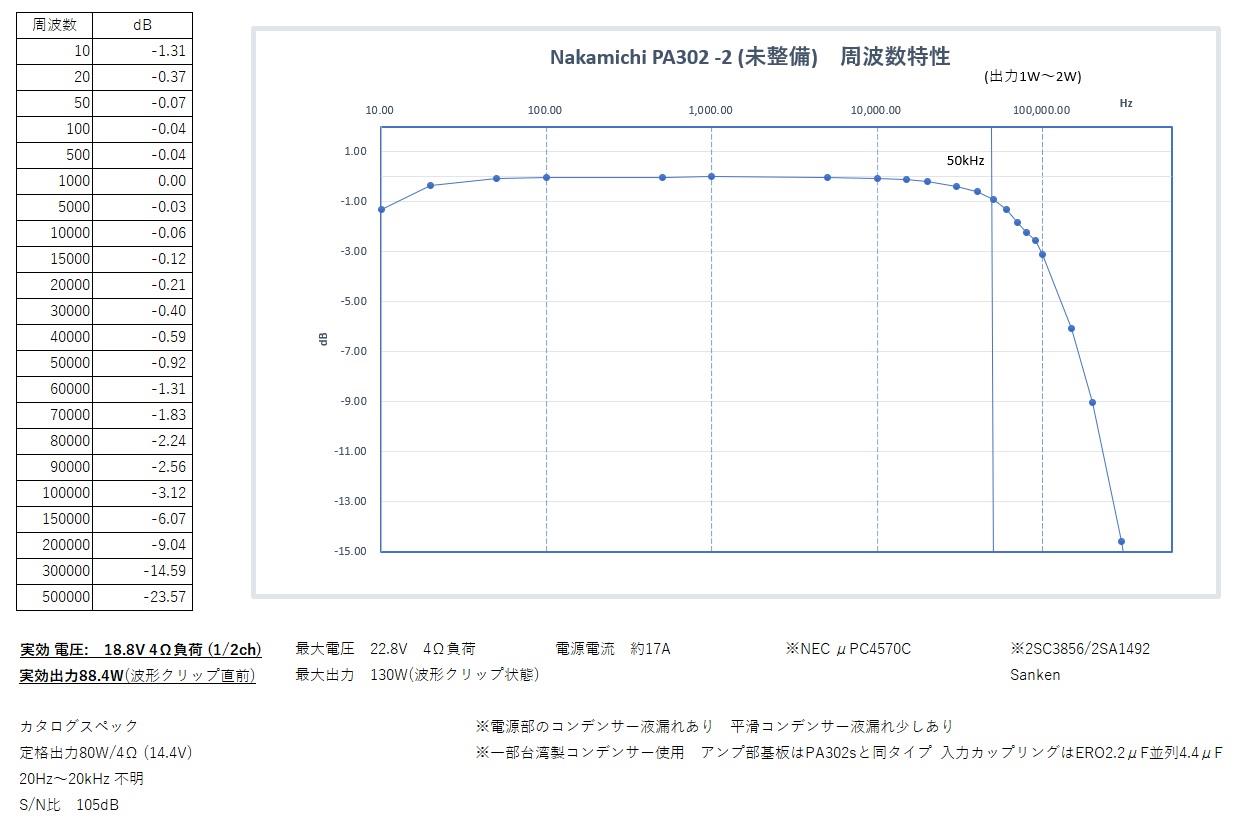

Nakamichi PA-302




コンデンサーはちょっとした液漏れ跡はありますが、特性は良好でパワーもあります。動作的にも全く問題ありませんし、オリジナルでも良いコンデンサーは使用されていますので、弄っても効果は少ないと思います。これに関しては劣化したコンデンサーを整備して元に戻すという感じでしょう。チューンアンプとか出回っていますが本当に些細な改善だと思います。オペアンプが交換できるようにするというのには意味があります。
元々の回路がシンプルですからオリジナルでも他のアンプを弄る良い見本になります。良いアンプです。
パワー的にも80Wですから十分だと思います。
高域特性自体は50kHzとたいしたことはありません。サウンド的には重心が低い傾向だと思います。落ち着ける音で静かな車両で使用したら良いのではと思います。

次回はアルパインのアンプ群を公開します。
