家電関係の故障が続いています。

生活を維持するのもお金が掛かりますよね。最近のものは寿命が短く買い替えが必須になってます。

先日修理した炊飯器ですが、また時間リセットされるようになりました。
そしてプリンターの複合機です。ネットワークプリンターでこれが無いと困るのです。FAXで資料を送る場合もありますし、コピーしたりスキャナーで画像に取り込んだりと必要なものです。複合機ですから掛かってきた電話の記録もできますし。

最近は仕事というかリモートワークというか、データのやり取りなど家でやることが多いです。その為冷暖房装置の酷使などもあると思います。エアコンも数か月前に故障し修理しました。

炊飯器ですが、時間記憶用の内部バッテリー修理でボタン電池のホルダーに改造したのですが、見事端子が折れていました。最近のパーツも強度が無いのですが、こういうものはホットボンド等で固定しておいた方が良いと思います。
もう面倒なので修理せずに廃棄することにしました。

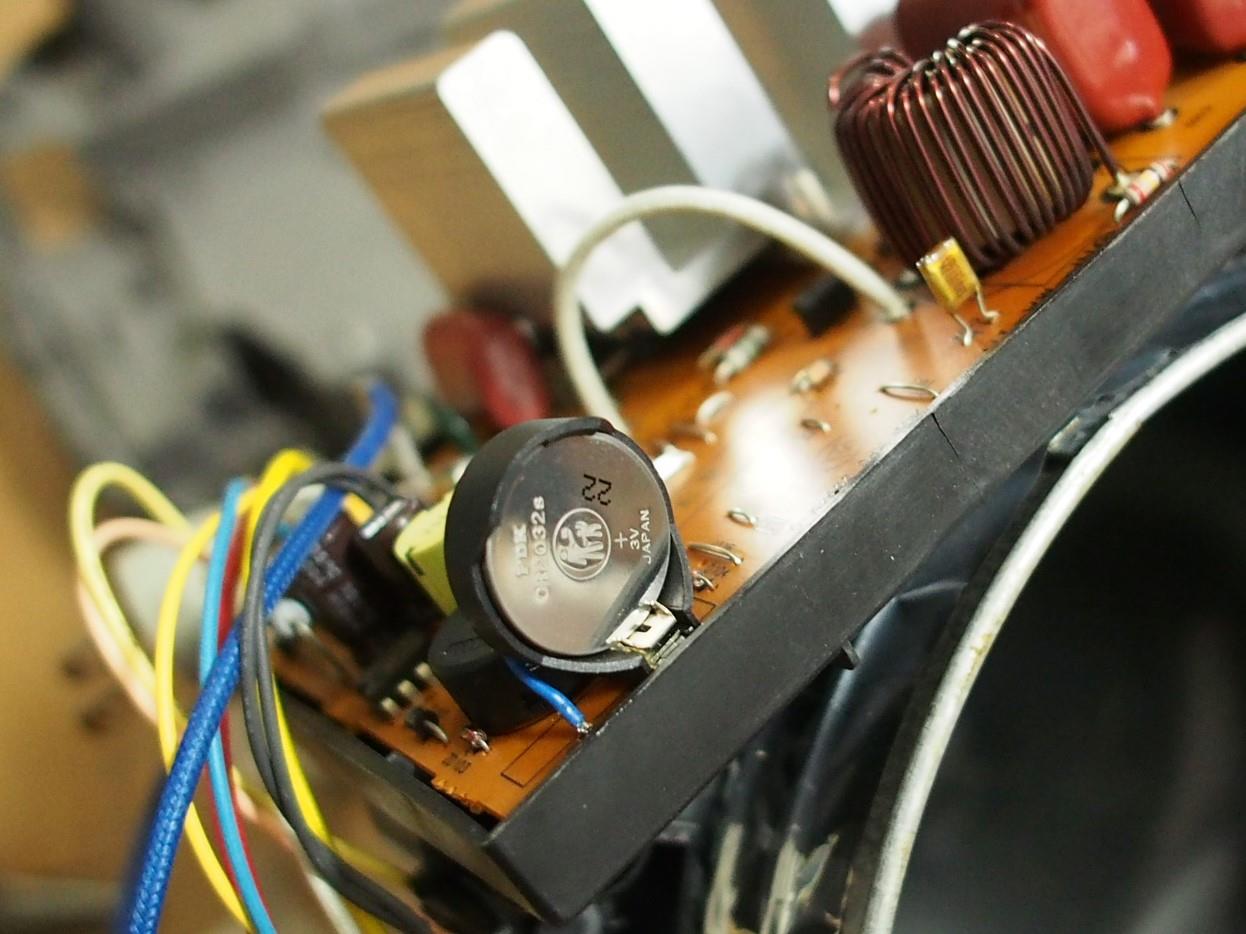

下画像のホルダーがポッキリと折れてました。強度が弱いです。
そしてフラットケーブルの接触不良もありました。



すると今度はプリンターの故障です。紙詰まりして紙詰まりを対処して電源を入れなおすと電源ランプがチャタリングしています。そしてとうとう電源が入らなくなりました。簡単に直る様なら修理したいと思い分解しました。

ブラザーのレーザー複合機です。

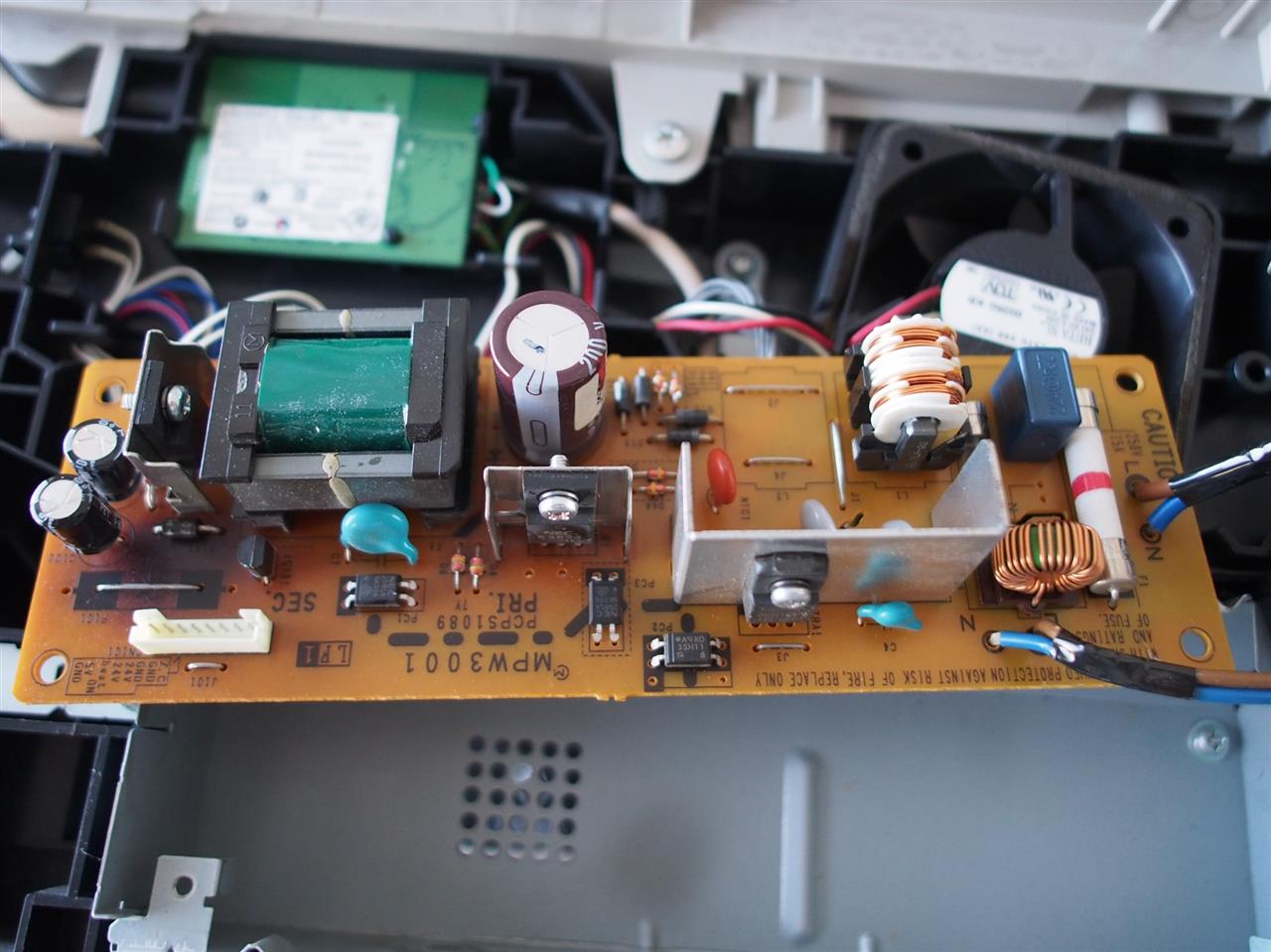

左右に電源があるようです。コンセント側を分解。電源基板が現れます。

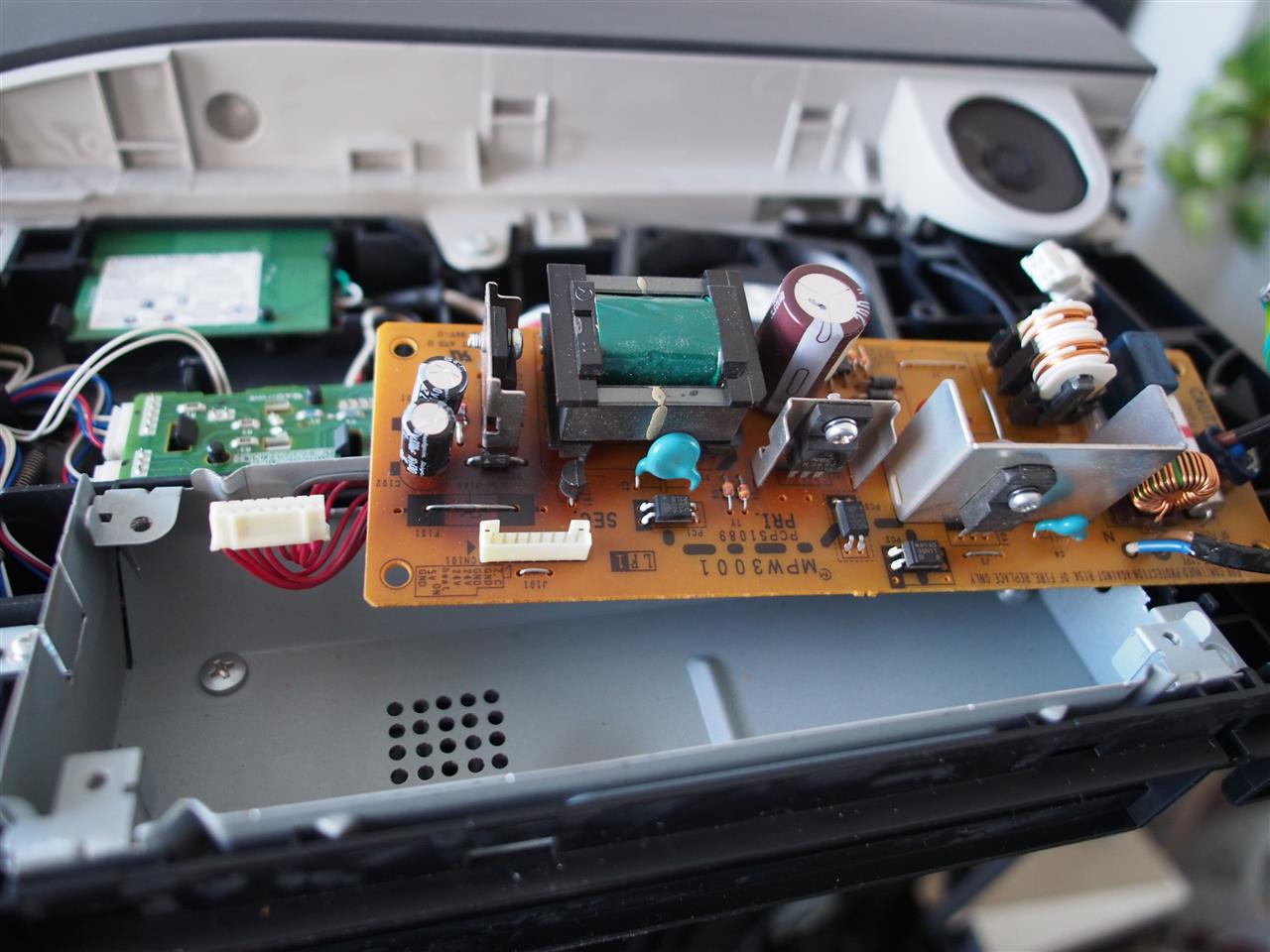

表側を見て見ます。出力側の基盤が変色しています。コンデンサーも膨らんでいます。



一次側は長寿命保証のコンデンサーです。8年位電源入れっぱなしですからもうコンデンサーの寿命が5000時間だとしても計算上は寿命尽きてます。規格としては耐温度の環境で規格電圧を印加し続けるとなってますから、コンデンサーの寿命規格以上は耐えられます。105℃で220V常に印加していての保証寿命です。このような製品は常に電気が印加されているという事も踏まえて、もし直ったとしても一時しのぎで買い替え必須ですね。



電圧調査テストポイントを半田付けしてテスターで測定してみました。

不良個所
・二次側24Vラインのコンデンサーが変形　
・二次側5V 24Vラインの付近に基板変色
・二次側24Vラインが5.6Vと低い

この基板よく見ましたら多層基板で複雑です。MOS-FETが使われています。
基板パターン側にパーツがたくさん並んでいます。
又、フォトカプラーでフィードバック制御されています。

電源不良なのは確かですが、基板修理はリスクがありますので修理断念。ジャンクを探すという手もありますが時間の無駄です。同じ機種も大抵は寿命を迎えてます。

複合プリンター機と炊飯器は廃棄することにしました。
