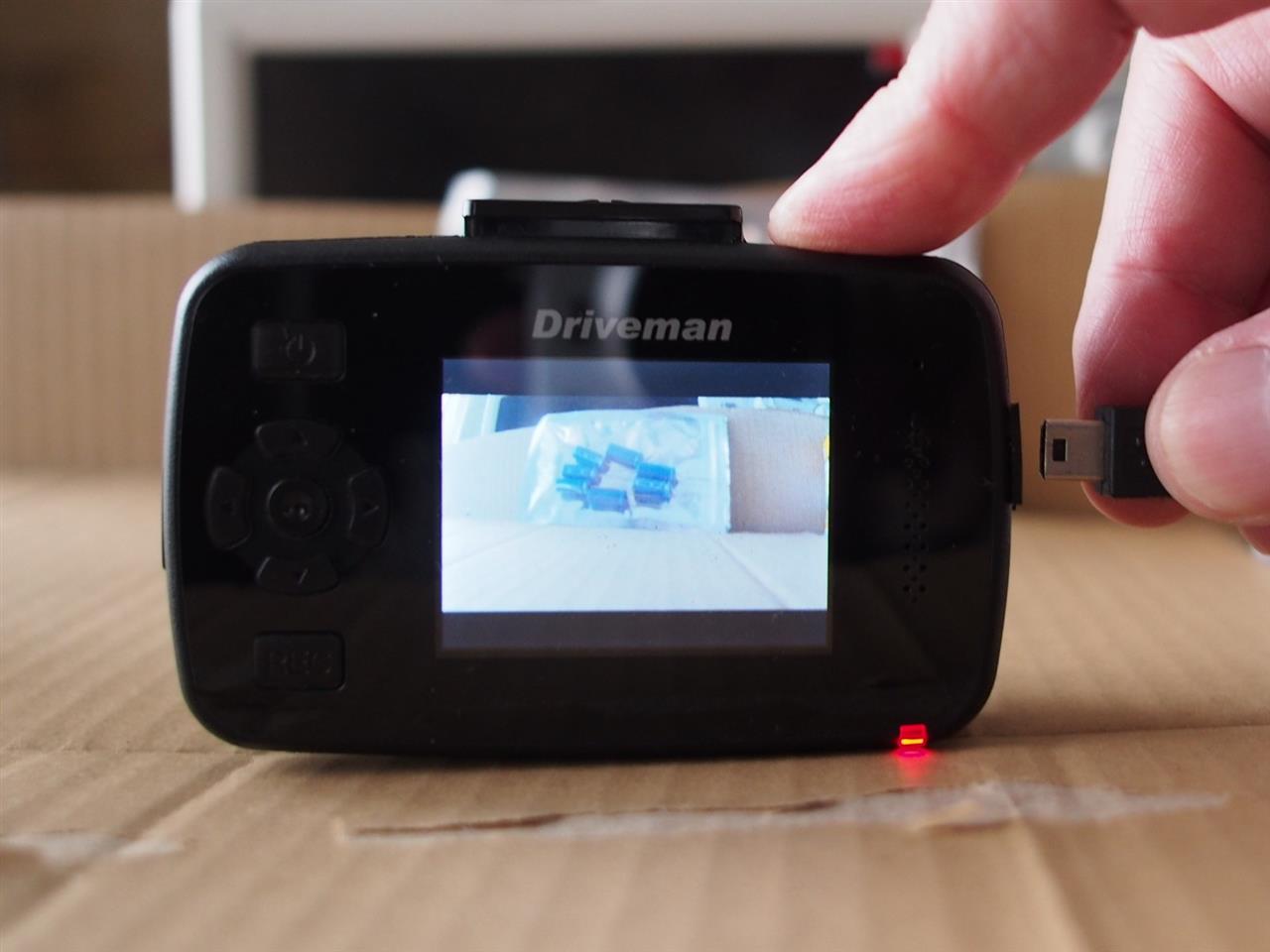

セルボのドラレコはインプレッサWRX STIからのおさがりです。
もう5年近く使用しています。アサヒリサーチというパトカーでも一部使用されているメーカーです。ここ最近、記録は5分毎にファイルが並んでいくのですが、そのファイルの一部がエラーで壊れてしまっているという症状です。

色々原因を探ってたら、エンジンを停止した直前のファイルが壊れているのです。
たまにそういうファイルが存在するのですが、もし事故等で記録されてなかったら大変なので、車両から外して調査してみることにしました。

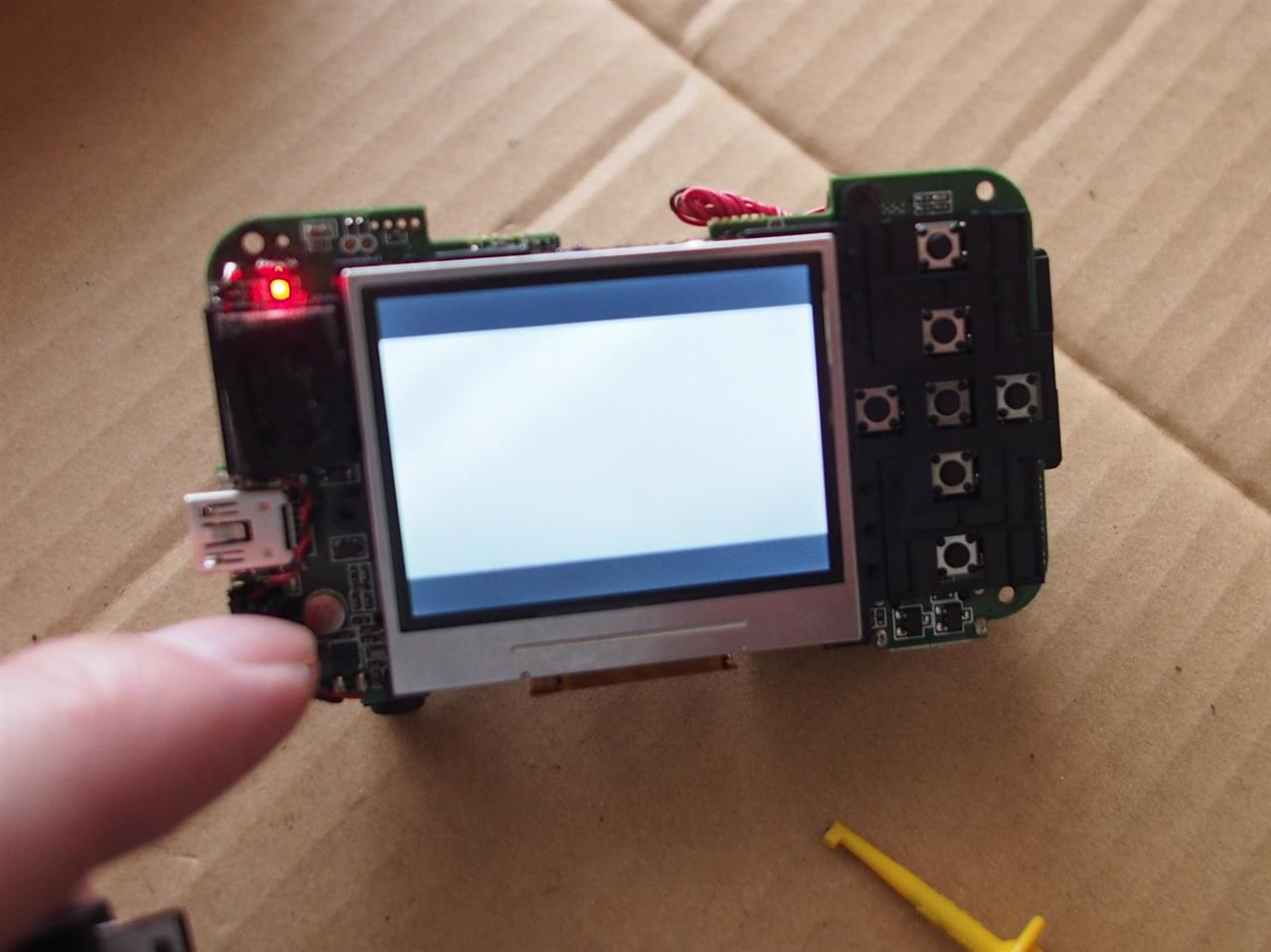

ネジ数か所外してピックなど差し込んで蓋を開けていきます。

多分ですが、スーパーキャパシタで充電された電圧でエンジンを切った後にファイルを保存していると思われます。

ですからスーパーキャパシタの劣化でしょう。3個使われていました。

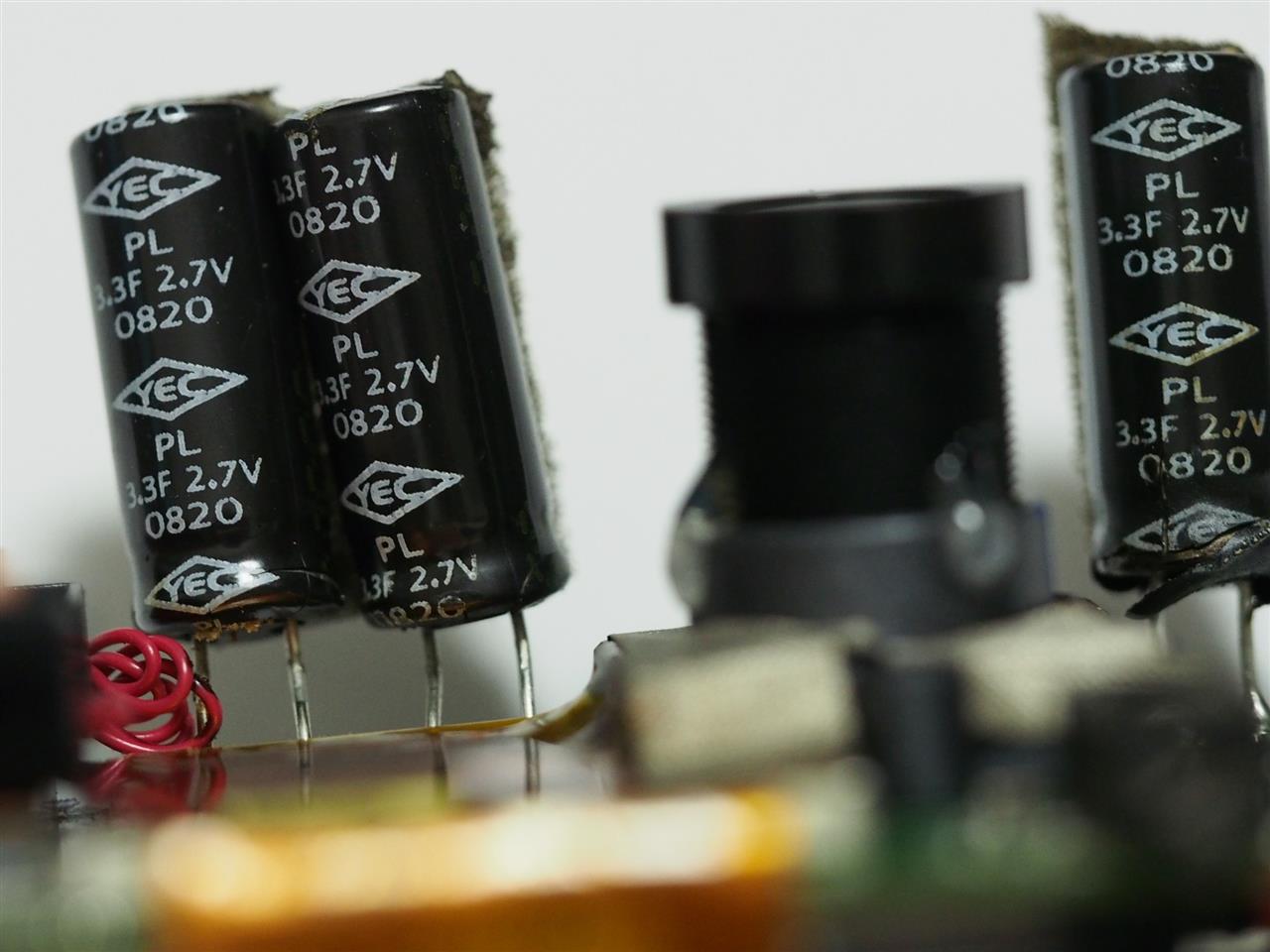

3.3F 2.7Vを3個です。

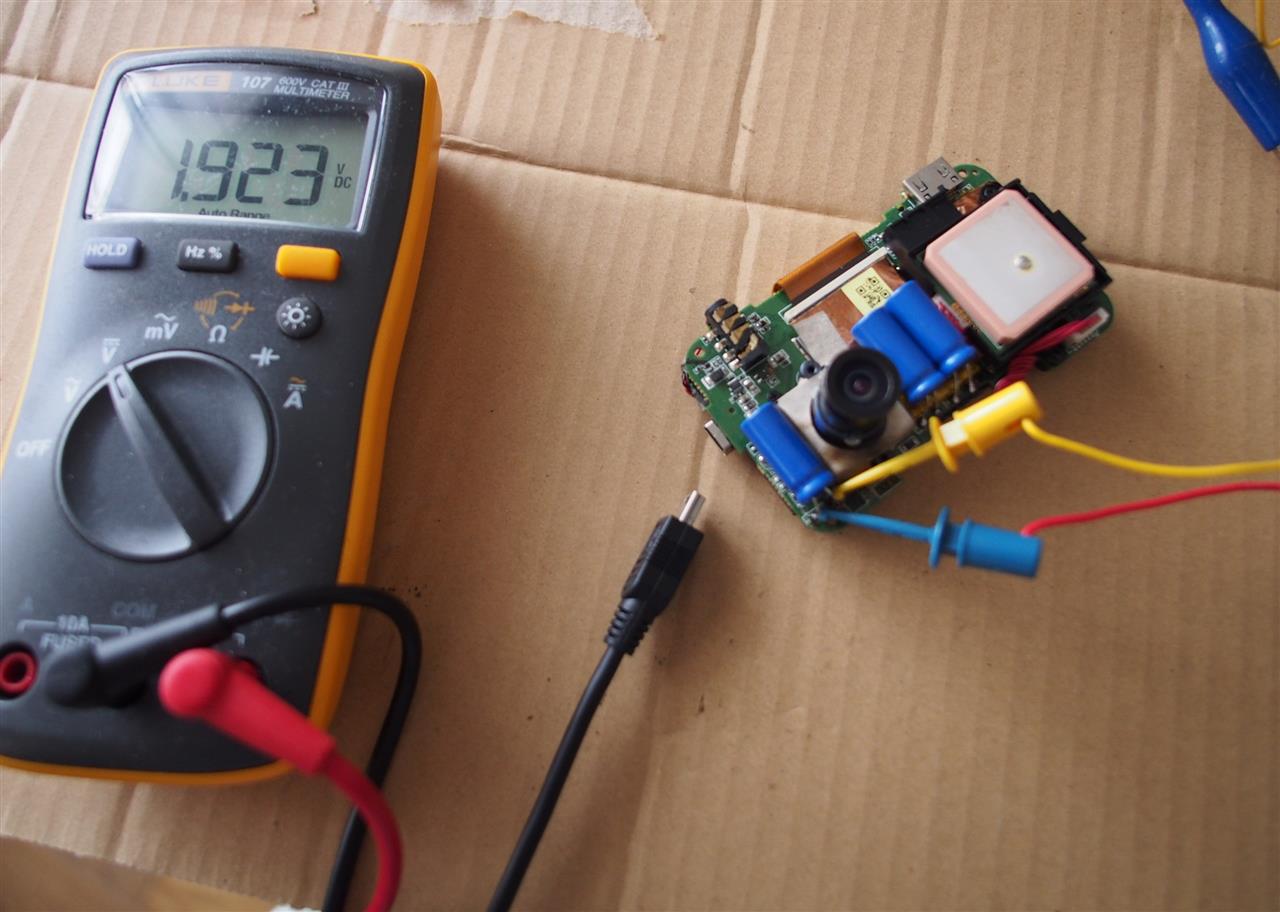

電圧を測定したら1つだけ1V以上の電圧が測定出来ました。



二つ並んでいるのは、電源オフ時にファイル保存の為の物でしょう。
電圧が全く残ってません。

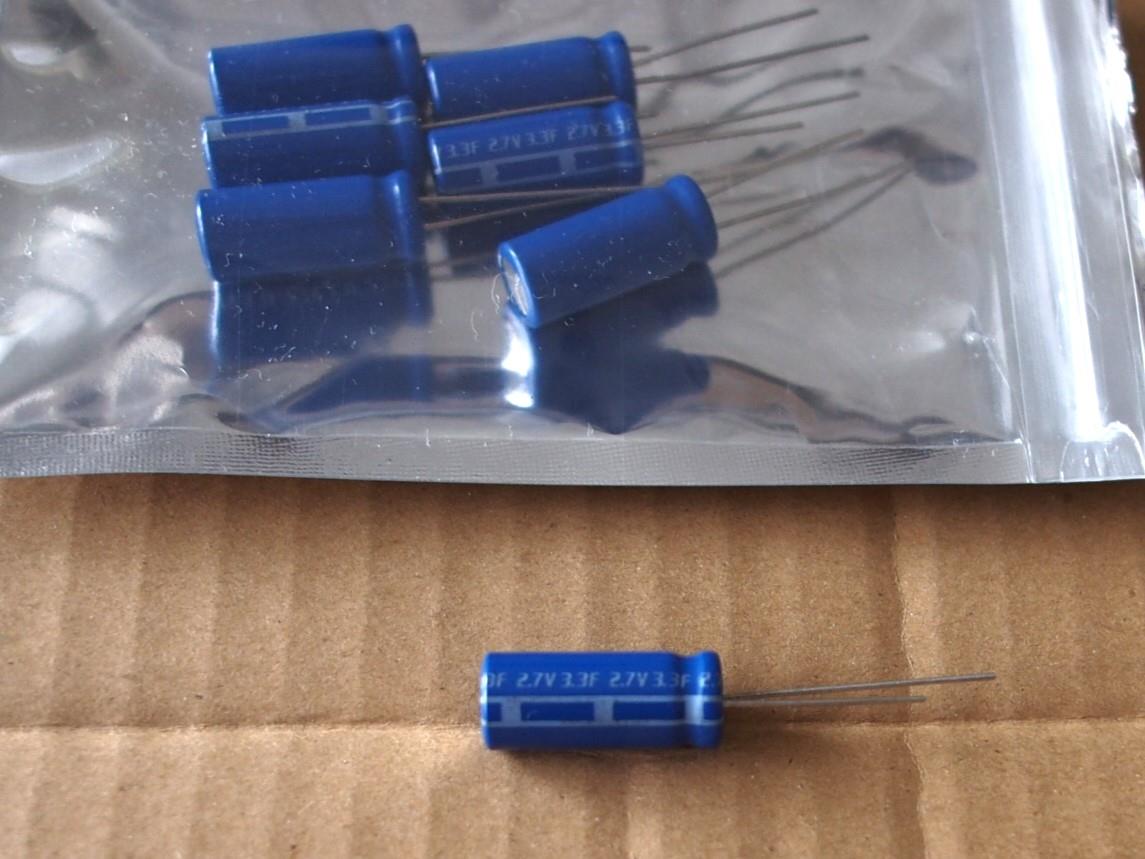

機器自体が古いので、良いものではなくても良いのでAMAZONにて発注。



久しぶりに半田ごてを握りました。

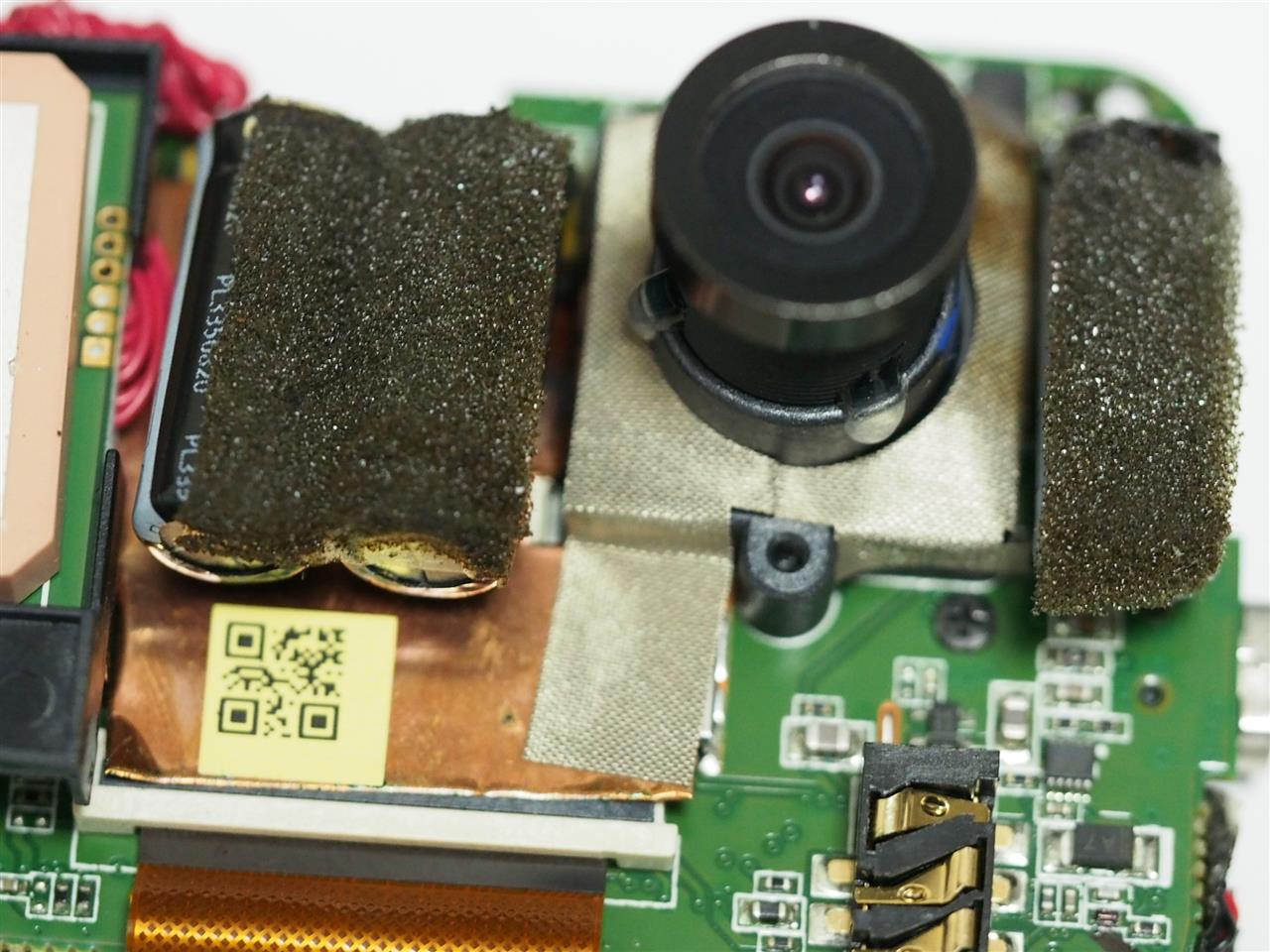

3個交換

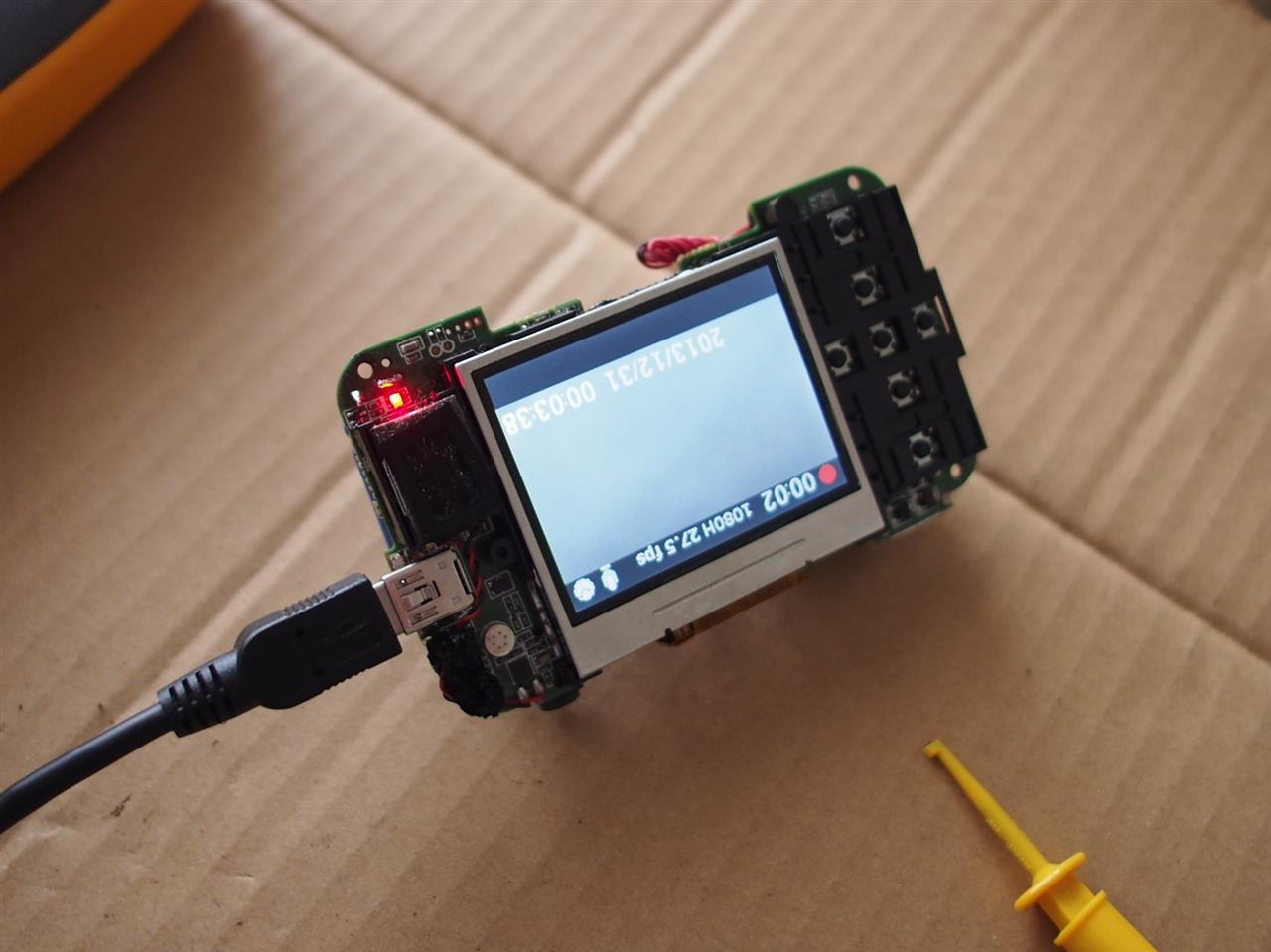

ACアダプターで電源オン　録画問題なし
ACアダプター外して電源供給断　キャパシタに電圧残っている。
1つの設定の記憶用でもう二つは直列で電源断の時のファイル保存動作用





録画動作と電源断した後も数秒は電源が供給されているので正常。





カバー等組み立てて動作確認。良好です。ファイルもエラーなし。





修理は完了したとはいえ、カバー類のプラが5年もの経年劣化でネジの留め部分がほとんど割れてきているので、振動に耐えられないと思います。

これからはサブとして使用するつもりです。
