セルボの外部アンプ構成ですが、フロントは従来から使用のAlpin3542を継続使用して、リアはグランドGNDに全く影響がない改造アンプを使用する事にしました。

改造アンプは、以前紹介したAlpine MRV-T300改です。



改造内容は幾つかのブログに詳しく載せてますが、
こちら、こちら、こちら、こちら

・位相反転回路を除去してLR共正相アンプとする
・従ってブリッジ動作はさせない
・プリアンプ部は全て除去　除去した箇所にコンデンサー追加
・OPAMP回路を新設して、OPAMPも交換できるようにした
・元々DC/DCコンバーターの一次側と二次側のマイナスは接続されており、
　バッテリーGND・アンプGND・スピーカーマイナスは同電位が可能になった

と、大変使い勝手の良い都合の良いアンプに改造しました。

このアンプを改めて動作チェックとパワーチャックしました。

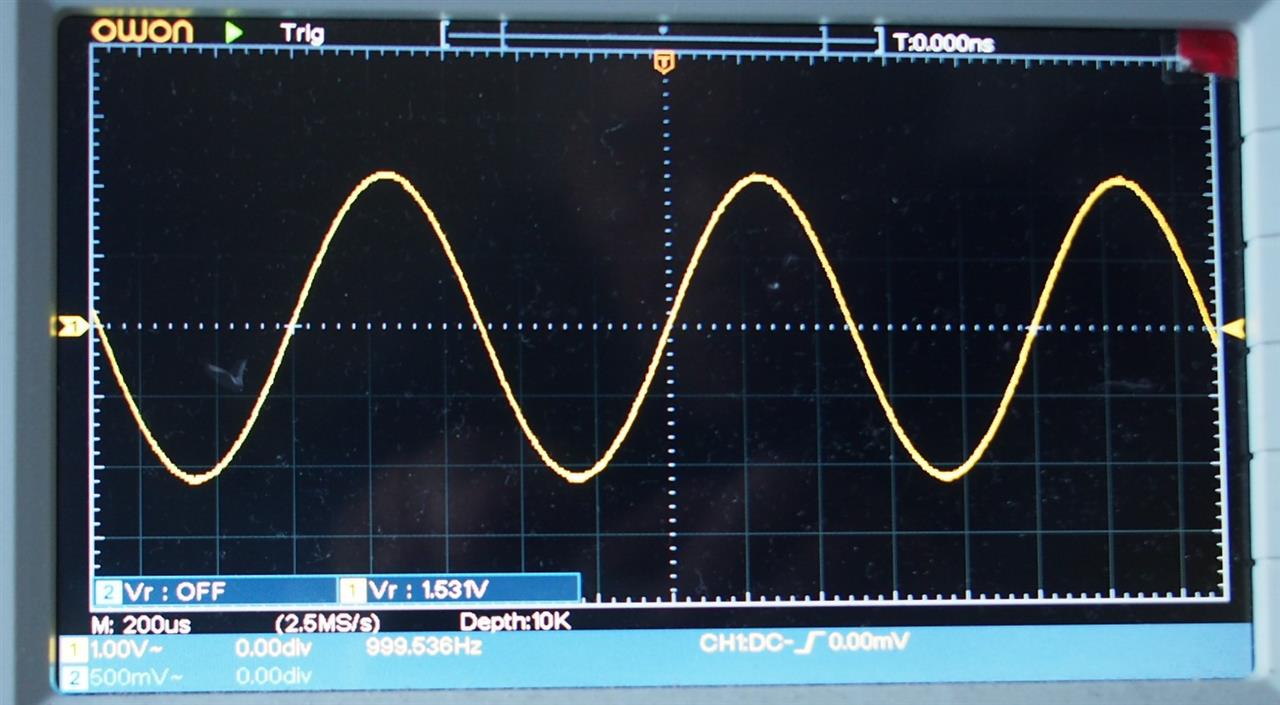

ダミーロード付けてオシレーターから正弦波入力。クリップするまで電圧を供給。


4Ωダミーロードに16.83V　したがって4.21A流れる。4.21A×16.83V=70.9W
が最大出力

正弦波形が保たれるところまでパワーを下げると、



4Ωダミーロードに15.31V　したがって3.82A流れる。3.82A×15.3V=58.6W
が最大出力(方チャンネル駆動)　で、問題なしです。

OP AMPはややこしいのは止めて、Texas InsのLME49860に変更



このアンプ使用で問題ないと思います。数か月様子見します。
