本日はアンプ部の一部のコンデンサーを取り外しました。

アンプ部のメイン電源コンデンサーは痛みも少なく、今の所液漏れは無かったです。
1000μF/50Vのコンデンサーですが、オーディオ用でこれと同じ高さと大きさは現在はありません。
サイズは25mm×16mmです。
色々探して同じ大きさで1000μF/63V用を発注掛けました。耐圧は高い方が寿命が延びるので問題ないです。
Digikeyにはありましたが価格が高いのです。国内を探してやっとひとつの通販サイトで見つけて発注掛けました。今週中に到着するかどうかです。
OPAMPやコンデンサーなど数か所から取り寄せですので、送料等でかなりコストアップになってます。お仕事ではないので気長にやっていきます。

設備修理のお仕事の時は、壊れたパーツを手配して即座に配達してくれるバイク便というのもあったのですよ。
関西圏だけですけどね。バイク便は数時間後には部品が到着するというもの。
又、電車で部品メーカーの最寄り駅まで行って、改札口近くで部品を受け取るという現在では考えられない事もやってましたね。それだけ急ぐというものです。数分数秒を争うという時代でした。

部品の型名を記した画像です。


メイン電源のコンデンサーを外して清掃しました。


外したコンデンサーです。1000μF/50V


1990年代のMUSEです。

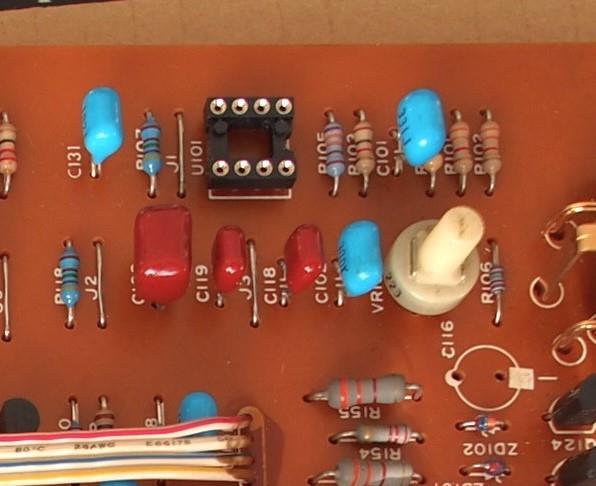

ついでにOPAMPを取り外してソケット方式にしました。　OPAMPはシングルですので通常のデュアルを付けたら壊れるかもしれません。


PA-302とかと違ってゲイン調整はOPAMPの増幅度を変えるという方式です。

画像は電解コンデンサーを基板から取り外して、液漏れの清掃と接着剤除去を行った画像です。

取り外す前にコンデンサーの型式をメモしました。

ニチコン製とJamiconという台湾製が取り付けてありました。制御系は台湾製ですが、平滑や信号系はニチコン製です。ナカミチに関しては今まで整備した経験からニッケミ製は多分採用されていないのではと思います。

DC/DCコンバーター一次側を外した後ですが、液漏れしていました。

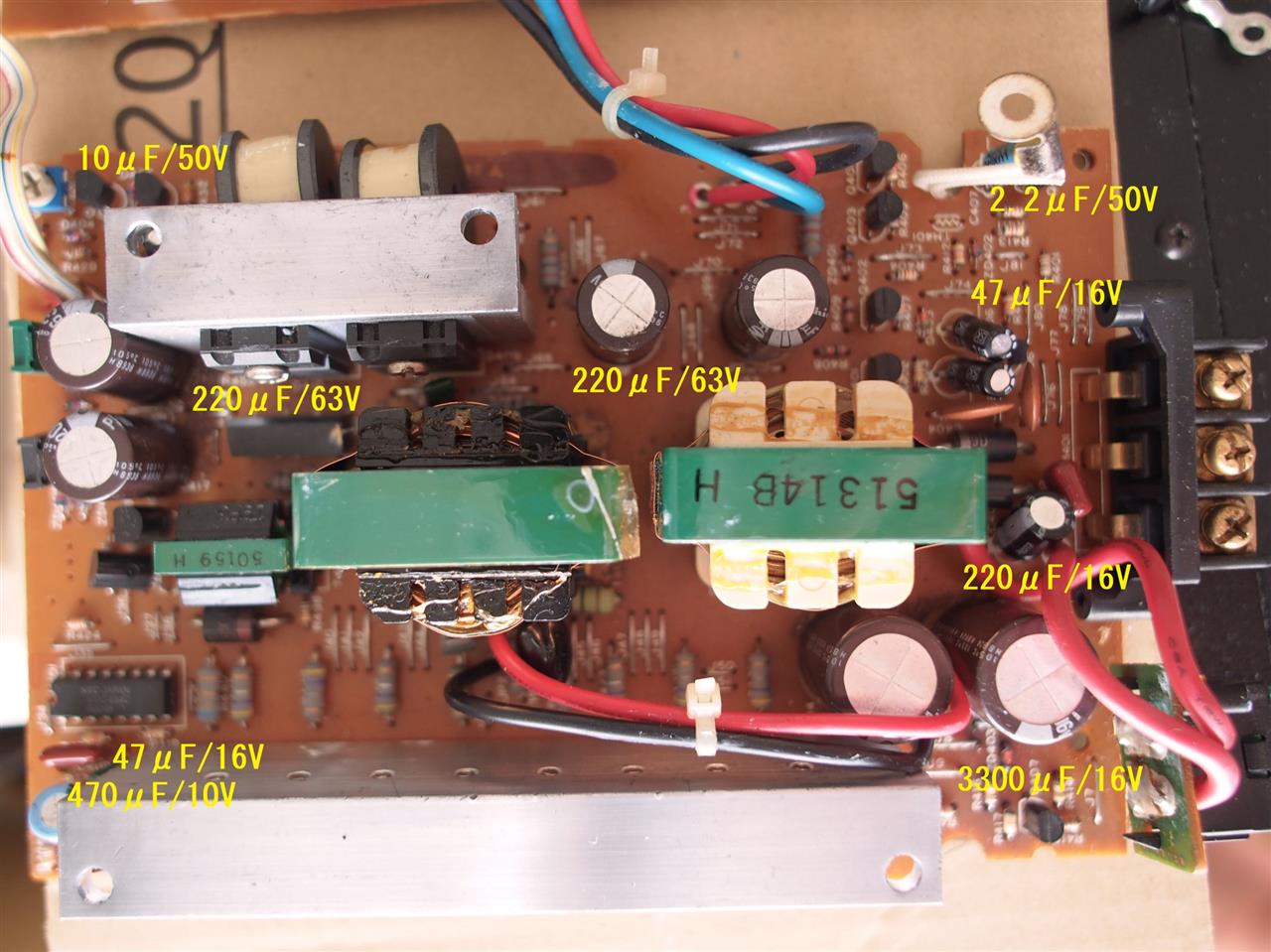

その前に電源部のコンデンサー型式の画像は下記です。


二次側平滑コンデンサーを外した後です。こちらも液漏れしていました。


外したコンデンサーです。約30年程経過しているようです。


電源部のコンデンサーです。かすかにコンデンサー液漏れの匂いがします。
今回は最もマシな方です。



次はアンプ部のコンデンサー形式メモと取り外しをします。

手持ちで足りないコンデンサーは発注中です。数日中には届くと思います。
それまではこういう作業をすることになります。

整備開始したPA-301ですが、電源の供給電圧が高くコンデンサーの手持ちがありません。手配も兼ねて、オリジナルでどのようなコンデンサーが使われているのか記録する事にしました。

まず、バッテリーからヒューズ・チョークコイルを経て最初にある、DC/DCコンバーターPWM制御一次側のコンデンサー二つです。

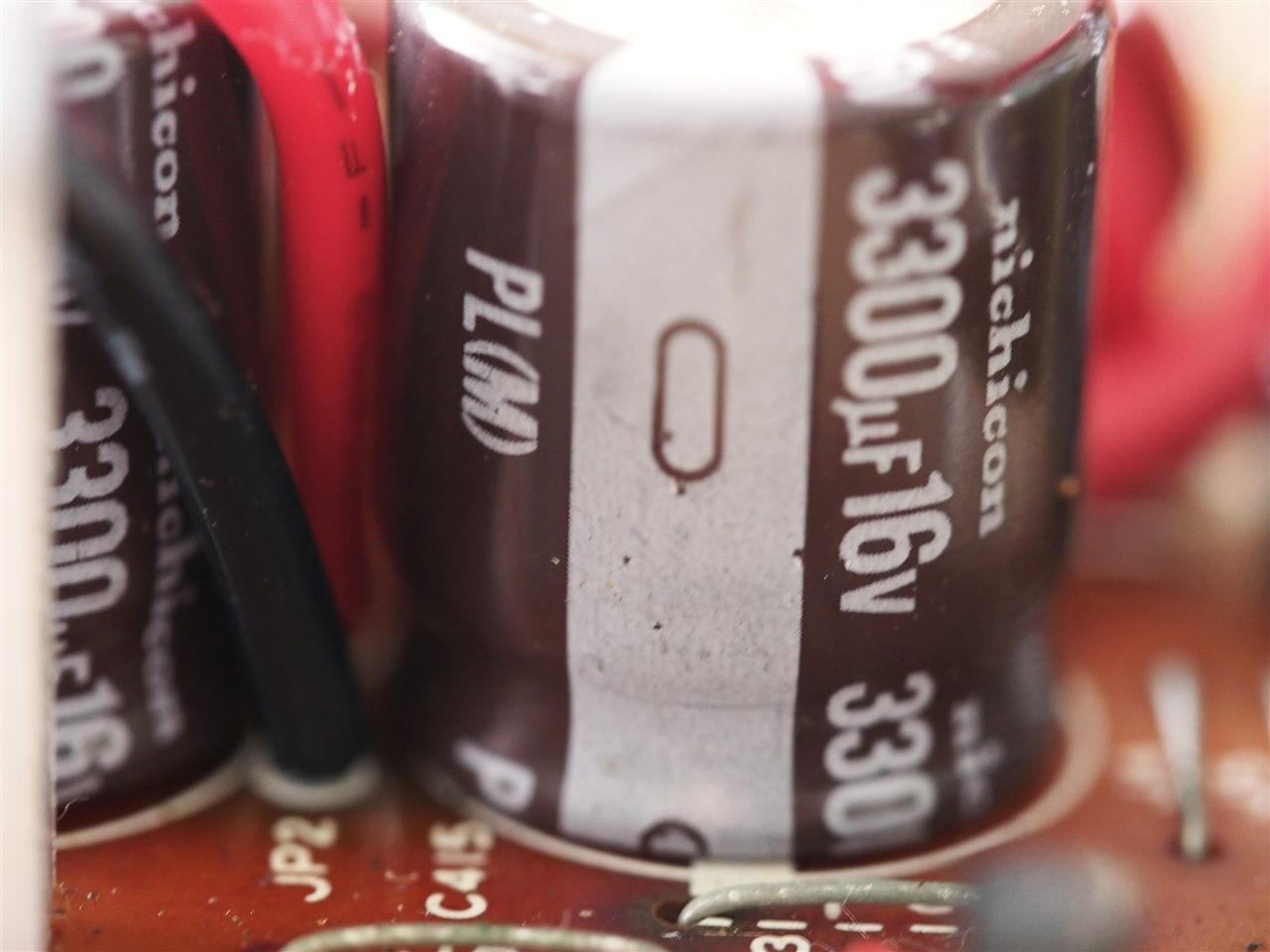

ニチコン製　3300μF/16V (PL)というスイッチング回路用低インピーダンス品コンデンサーです。
現在のPW相当品です。
この箇所は車載したら常にバッテリーから電圧が供給されている所なので、低インピーダンスかつ長寿命品に交換します。



全体的にニチコンのPFという型番が多く使われています。制御系は台湾製が多いです。OpAmp電源平滑回路で一部MUSEが使われています。

DC/DCコンバーター二次側　ニチコン製　220μF/63V (PF) パワーTr供給メイン電源　正負二つ

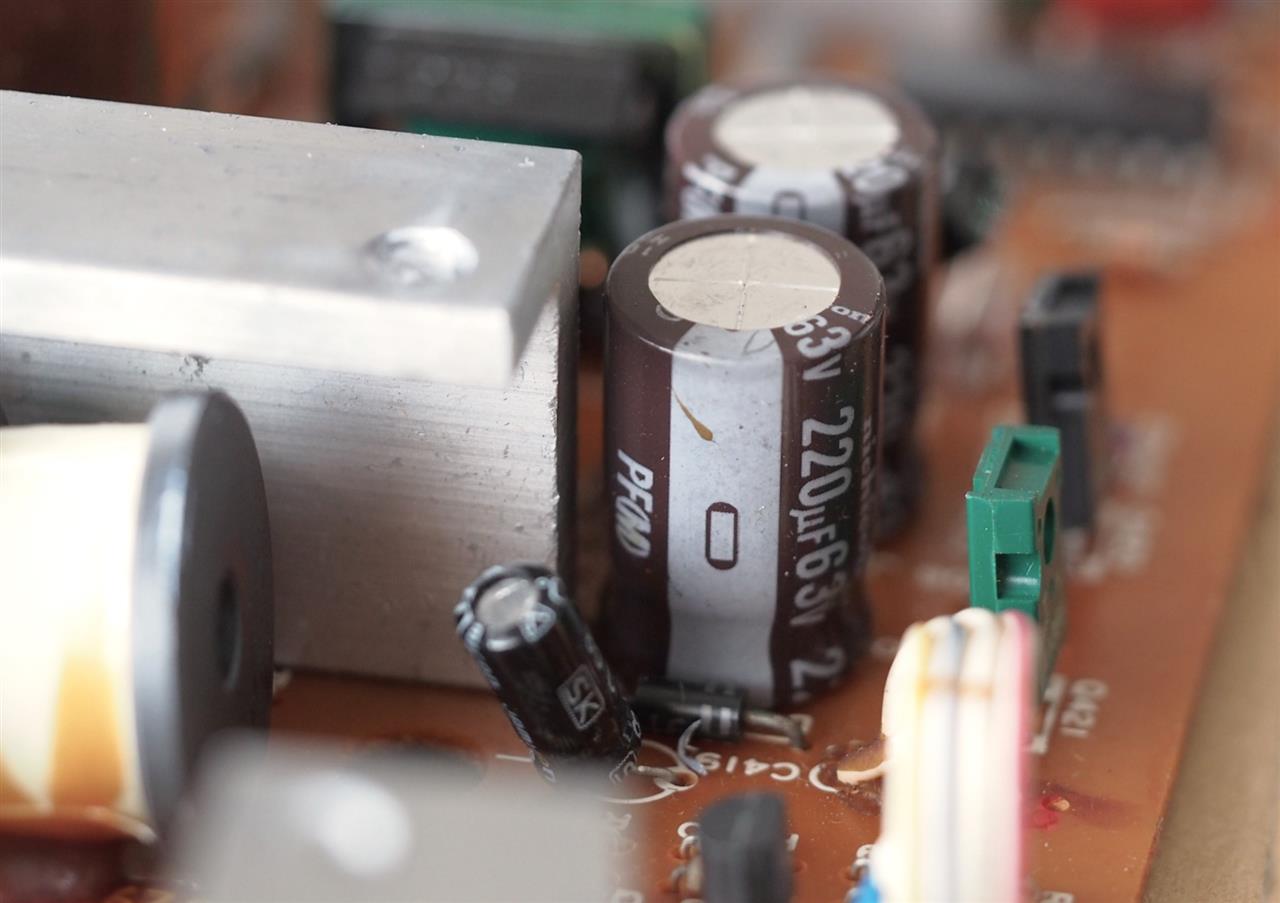

頭に粉噴いています。外したら液漏れしていると思われます。



DC/DCコンバーター二次側　ドライバー段　ニチコン製　220μF/63V (PF)
正負二つ



電源は以上です。
電圧が63Vと高いのでネットにも中々思うようなパーツが無いです。

次はアンプ基板部



中央に4個並んでいるコンデンサーは、やはり(PF)という標準的な電源用コンデンサーです。ナカミチだから最高級のコンデンサーを使っているんじゃ? とはならないです。ですからパーツ交換で弄る楽しみもあります。

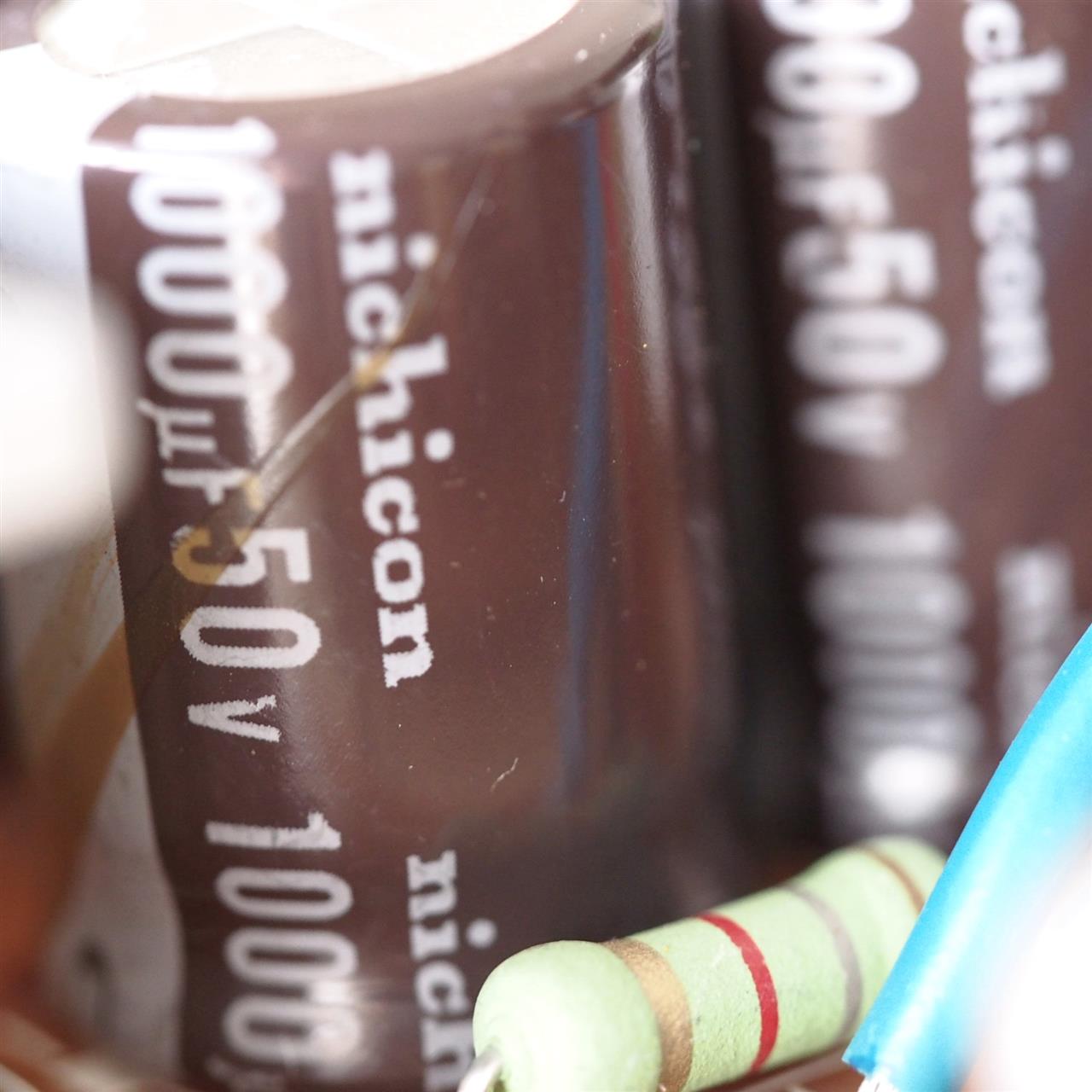

アンプ基板側　メイン電源　ニチコン製　1000μF/50V (PF)正負二つづつ4個



OpAmp用の電源　トランジスターとツェナーが使われています。
MUSE 10μF/50V 正負二つ　ここにオーディオ用が使われています。



OpAmpは、JRC NJM5534DD 1回路用　これは良いものと交換したいですね。
ですが、サブウーハー用途なので間違ってもOPA627とかのバカ高い物には交換しませんです。

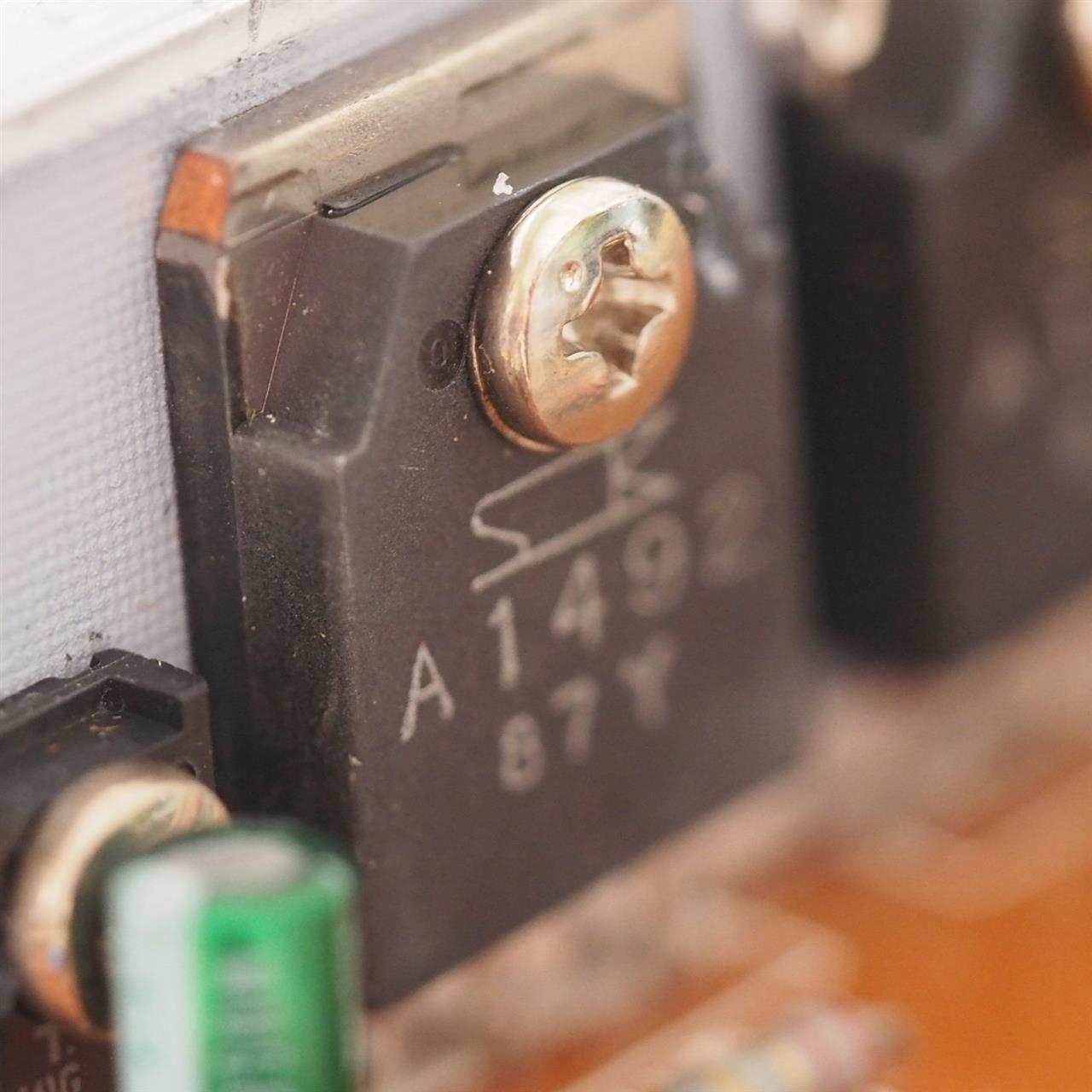

パワートランジスターは方側3つずつです。サンケン　2SC3856/2SA1492





その他の制御系コンデンサーは台湾製が多いです。これらは日本製のコンデンサーに交換予定です。

ナカミチのPA-301を入手。モノラルアンプです。

出力も160Wあります。必要無いでしょうが....

まずは動作確認しましたが、問題なく動作はしました。
数十分動作させて煙が出ないか、異常に熱を持たないかなど確認しました。
このアンプはオリジナルを維持しているのが幸いです。
チューニングアンプなどと言って色々弄ってあるのは勘弁です。

オリジナルとは言っても、年代物なので消耗品の電解コンデンサーは交換します。色々測定して整備して車両に積み込む事予定です。

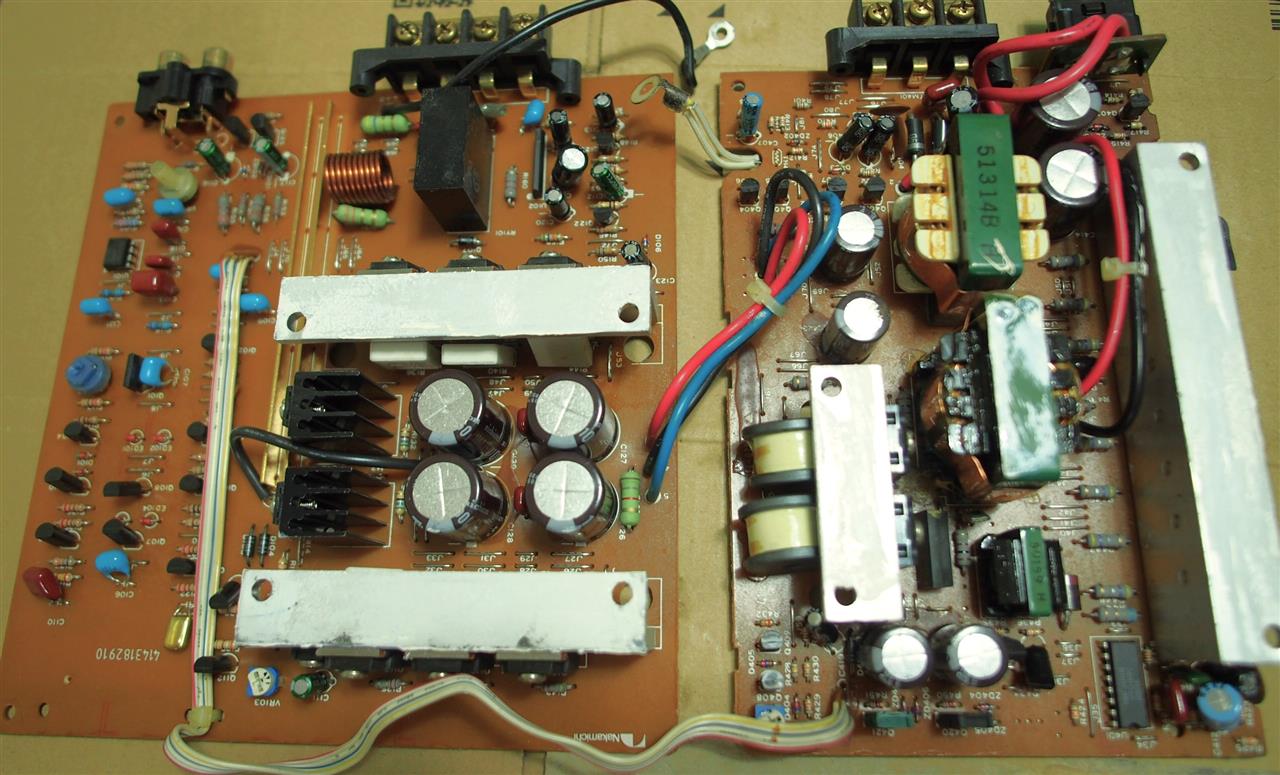

基盤を筐体から外して構造をチェック。ブリッジではなく純粋なモノラル1チャンネルアンプです。パワーTrが6個ありますので3パラじゃないかと。
電源がPA-302と同じような感じですが、モノラルで出力が倍ですから、電圧が高くないとおかしいです。ディスクリート式のドライバーは完全に1チャンネルです。
前段のOPAMPもシングルです。JRCのNJM5534が使用されています。



基板を外して筐体というかケースを洗剤で洗って、メッキの部分はコンパウンドで磨きました。外観は綺麗になりました。

元に戻して、基板の電源部分に測定用TPを半田付けしました。ショート防止で先を折り曲げています。
整備後は外します。



赤丸で囲んだところに測定用TPを半田付け



・DC-DCコンバーターのPWM電源一次側
・電源二次側(パワー用)
・電源二次側(ドライバー部)
・二次側(アンプ部)　※参考で測定
・OPAMP用の電源

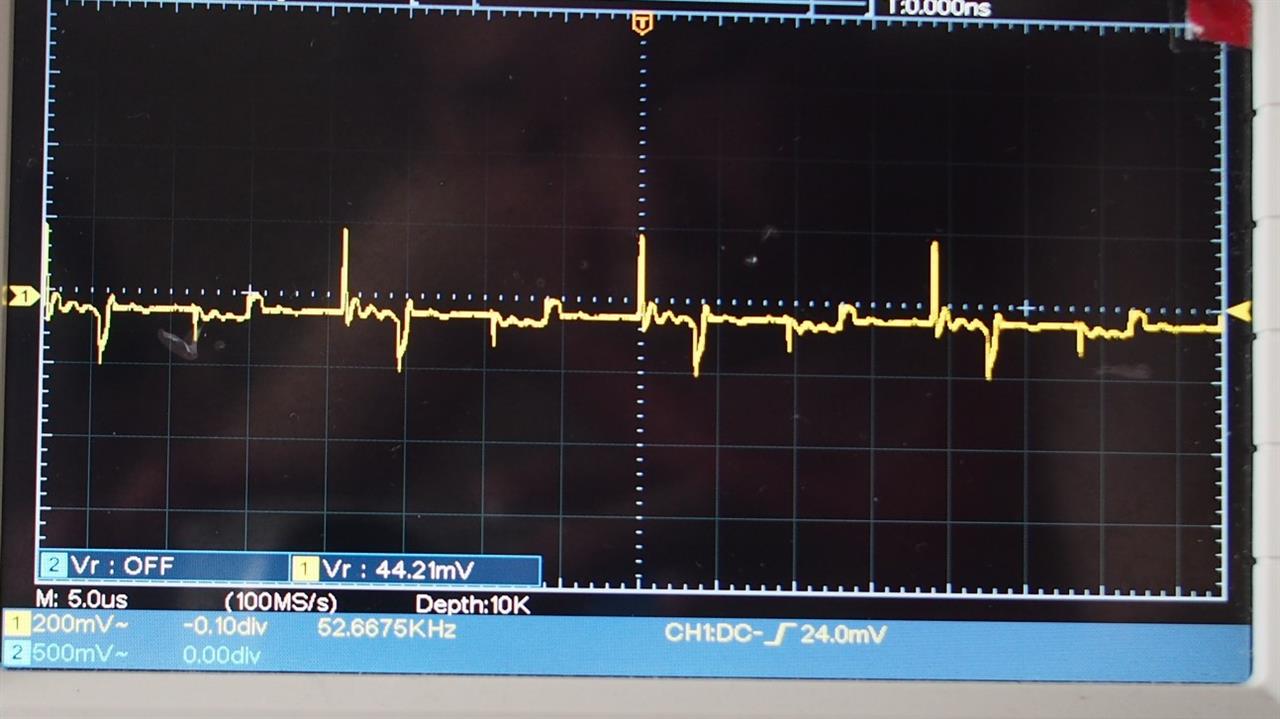

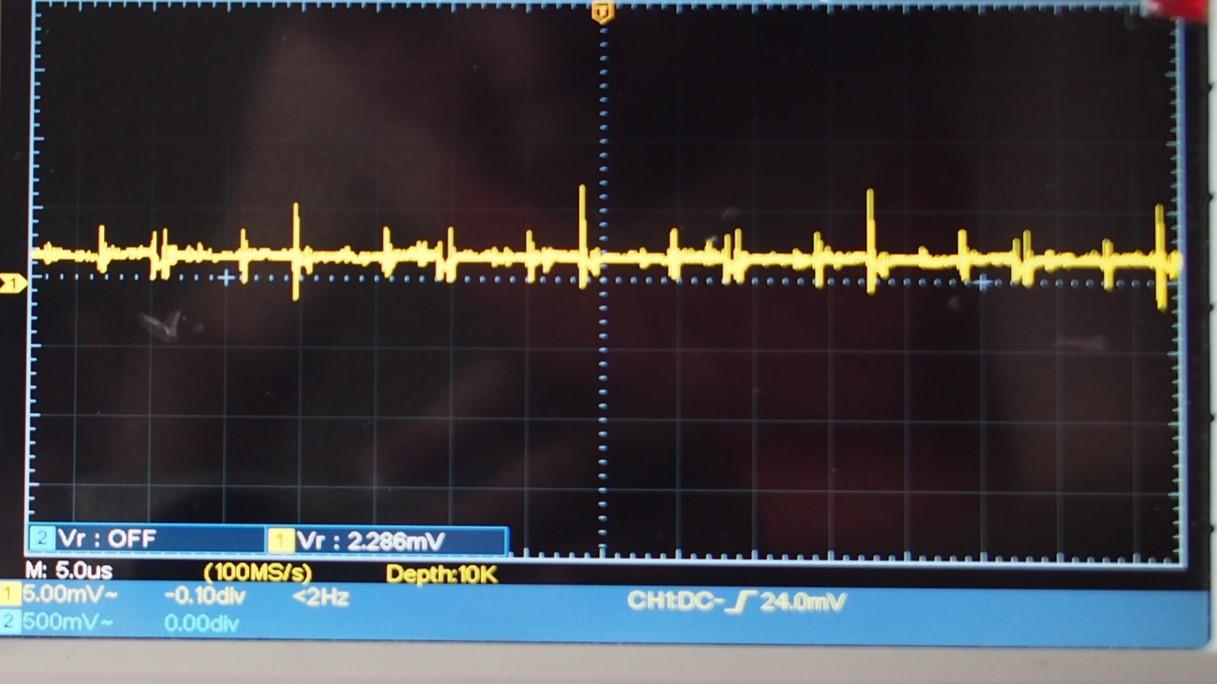

全てリップルと電圧を測定　画像掲載は片側ですが、正負電源どちらもそう変わりません。

・DC-DCコンバーターのPWM電源一次側


・電源二次側(パワー用)


・電源二次側(ドライバー部)


・OPAMP用の電源


電圧をテスターにて測定

測定前は一次側の電圧を14Vに合わせます。

電源電圧はやはりPA-302より高かったです。出力が160Wありますのでブリッジでは無くモノラルなら電源電圧を上げないとパワーは出ないので、それなりの電源電圧でした。電源PCBの外観はPA-302と変わりませんが中身は違いますので、電源PCBの使い回しは出来ません。

チョークコイルの後　PWMコンバーターの一次側14V


パワー部のメイン電源の電圧は43V位


ドライバー部の電圧は57V位


OPAMP駆動用は19.2Vもありました。相変らず高いですね。
OPAMP交換するなら電圧を若干低くする必要があります。


アイドル時の電流はそれほど高くないです。2A以下。


リップル電圧は高いですので電解コンデンサーは交換必須です。

今日はこれだけの作業です。
