作業日：2024年11月19日

ブレーキキャリパーブーツ類交換&塗装 (2)

Item: ブレーキキャリパー ブーツ類交換&塗装 (2)
Author: ハリケーン

他の整備手帳を見る

目的	修理・故障・メンテナンス
作業	DIY
難易度	中級
作業時間	3時間以内

[大きい写真で見る]

さて、キャリパーオーバーホールの続きです。

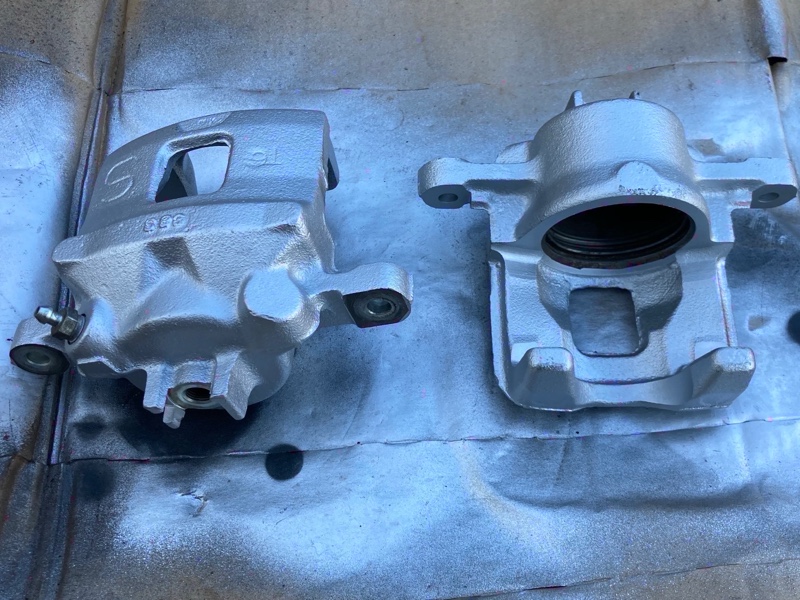

キャリパーは汚れを落としてシルバー塗装しました。

[大きい写真で見る]

キャリパーキャリアも汚れ落として脱脂してマスキングして

[大きい写真で見る]

こちらは艶消しブラックで塗装。

ファインケミカルジャパンスプレーブラッセン

塗膜が薄いのでいわゆる黒染処理(四三酸化鉄皮膜)をしたように見えます。
とはいえやはり塗膜が薄いので、防錆効果は弱いです。

[大きい写真で見る]

キャリパーブーツ、シールはコレ。

ミヤコシールキット TP-80 ¥1,639

[大きい写真で見る]

フロント左右の1台分セットになってます

[大きい写真で見る]

ピストンシールとブーツをキャリパーに組んで、エアガンで少し吹きながらピストンにブーツを被せます。
ちょっとコツがいるけど、先にピストンにブーツを組んでからやる方法より断然やりすい。

付属グリスを適所に塗布してます。

[大きい写真で見る]

キャリパー組立て完了です。

[大きい写真で見る]

後は小部品を清掃しながら組み付けていきます。
パッドは充分な厚みがあるのでそのまま使用。

ちなみにこの辺りはシリコングリス使います。
ラバーグリスとかパッドグリスとか使う機会が少ないから持ってなくて、シリコングリスだけで賄います。

[大きい写真で見る]

ブレーキホースのワッシャは必ず新品で。
社外品の適合がイマイチ明確に出来なかったので、純正品にしました。

スズキ純正 09161-10009 ¥89

フロント左右で4枚必要です。

[大きい写真で見る]

ブレーキ周りもしっかりトルクレンチで。

キャリパーキャリア 85Nm
キャリパーピン 26Nm

[大きい写真で見る]

取り付け完了

新車に戻った気分です(ここだけ)

ちなみに元はこんな感じでした
