先週組み替えたサブ機の電源を交換する作業を実施。

取り外す電源：超花の850W プラチナ認証(SF-850P14PE)

年代物だけど前の持ち主の扱いが良かった為、特にヘタレを感じさせない。
セミファンと常時回転を物理スイッチで切り替える世代の電源。
一応セミプラグインで直に24pin 、CPU、PCIE*2本生えている。
他は特殊形状の3*3の穴が６か所開いている。
他社の配線を誤って差すことが出来ない作りになっており安心。
最近の超花電源は光るらしいが、この個体はただファンの羽根が白い。


取り付けた電源：Thermaltakeの750W ゴールド認証(PS-TPI-0750F3FDGJ-1)

光る電源であること。
内部USBで状態管理が出来るらしいが、
出来が悪いと言われるiCUEよりさらに酷い出来で、
光るパターンとゼロファンもしくはファン回転数設定を変更する程度しかできない。ゼロファンにすると温度が上昇する為、サイレント安定。

2019年11月発売モデルで底値が1万2千程度、2022年2月より急騰現在1万9千円。
同社のプラチナ850W(2018年発売)も同じような価格で売っている。
良品を予算内で落札できたのでokとする。
フルプラグイン。最新の上位GPU等(推奨850Wクラス)を積むときつそう。


簡易水冷のコア部分とメモリ周り、縦置きグラボ近辺が暗い。
なんか光そうなグラボを探してる。

現行のKraken G12購入(メルカリ)。
前回入手したH50(Yオク)もしくはサブ機のサーマル360(Yオク)の水冷ユニットにて運用予定。

取り付けるならやたらうるさいRX580かファンが壊れている700シリーズか。

そういや最近kraken G10 で調べ物してたら、NZXT日本(nzxt.jp)のページが404吐いてたけど、引っ越しか運営移管かリニューアルしたのかね。

株式会社タイムリーとかいうところのサイトに一部URLへ変換されて飛ばされるけど、前の紹介ページより商品のスペック説明が見にくくなってて困る。

具体的には以前のページだとaskやlinksのように紹介ページ内で適合している水冷ユニットの型番等を載せていたけどその項目がごっそり消えてる。

水冷ユニットがないとこの商品自体機能しないのにね(*ﾉωﾉ)


因みに適合に乗っていなくとも、円形で等間隔にツメが出ている固定モデルなら大体組付けが可能っぽい。


冷却性能はCPUだと120は空冷に劣ると言われるけど、ヒートシンクの大きさなども考慮するとGPUなら仕方のないこと。
対応可能な水冷ユニット側を大型に変えれる点は既存の組み込みモデルよりは選択できる範囲は広い。

メーカー組み込み品だと、
GTX1080辺りの簡易水冷モデルが昔gigabyte(2017年頃) から出てたけどあれは
120mmラジエータ。
RTX3080やRTX2080Tiなどは簡易水冷は240ラジエーターを採用している。

現在おそらく一番大きいのはSAPPHIRE から出ているRX6900XTの簡易水冷モデルラジエーターが360mm。

空冷よりは冷えるからいいけど、ラジエーターの場所を確保するのと
長い間使うと劣化する点だけは注意。
昔みたいに液漏れが多発するような感じではないけど、
販売中の空冷モデルよりは新品購入時は割高で年数経過で劣化する為、売り飛ばす時には希少価値要素以外は下がる傾向にあるっぽい。

もうすぐRTX40シリーズが出るからか、RTX30シリーズが投げ売りし始めてるけど、サイコム辺りの簡易水冷組み込みモデルがRTX3080で8万程度ならばありかもしれない。

とりあえずサブ機のB450 M Steel Legendを解体。

解体中の図↓


棚に飾ってたRyzen 7 2700Xを採用。 Ryzen5 2400Gを回収。
簡易水冷は360をそのまま。
GPUもとりあえず RX580のまま。
メモリもついていたやつ 16GB*2枚 にて。

電源は大きいのに交換。
余ってるのが650W玄人志向銀か、HX750 無印、AX760 プラチナと超花850Wプラチナなので一番大きい超花を採用。

超花の850W セミファンレスのセミプラグイン。haswell 第４世代近辺の品。



ファンは光るタイプの静かな電源が良さそう。
この電源はファンの色が白いだけです。光りません。

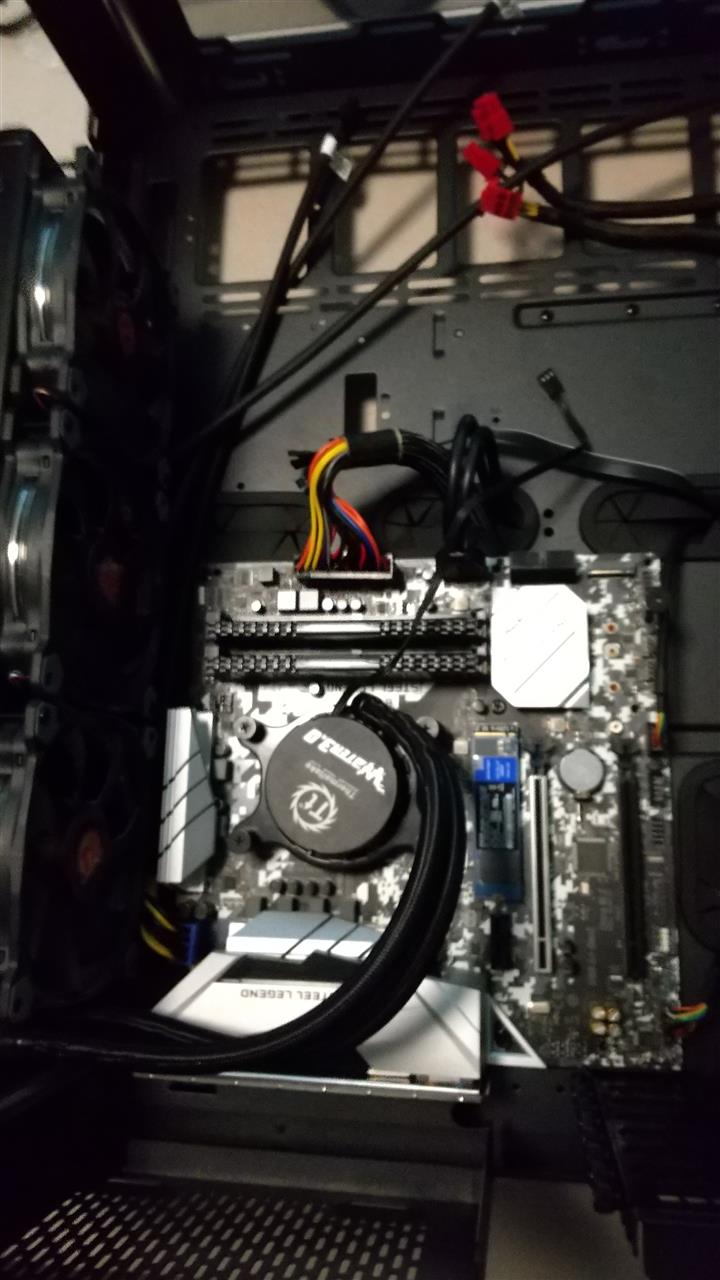

マザーボードを組付けてみた。メチャ広い。


組付け中に分かった問題点、IOパネルがケースにはめ込む取り外しモデル(マザボが廉価版)の場合にこのケースははめ込む場所がついておらず浮いてしまう。

裏配線中↓


Level 20HTほどじゃないがかなりスペースがあって楽に配線が出来る。

このケースのグラボ縦置き用ライザーを配置。
とりあえず簡易テスト用に750Tiを設置。


問題なく稼働したので GTX980簡易水冷に差し替えてFF15ベンチテスト。
ついでに電源負荷の確認も行った。


ノクチュアは配線していない為停止中。
若干グラボ側の水冷機器から異音がするので取付を断念。
CPU 50℃程度、グラボが55℃程度。
標準FHD 窓にて 6731 。まぁまぁ。

この後、RX580に変更して実行したところ
CPU 50℃程度、グラボ 75℃、空冷ファン 2780rpm 爆音。
標準FHD 窓にて 5171 。(;´Д｀) やっぱGTX980のがツェェ

H170iの不具合出ない単体動作にてコマンダーとファンを流用。
ELETE 140 SP 3枚とLL140 ＲGBを１枚。
H170i のコマンダーコアで制御してみた。
６個まで制御できるらしいが、LL120 RGBを２個繋いでも点灯しなかった。
ハブSW下では点灯しているのでコマンダー側が認識していないらしい。

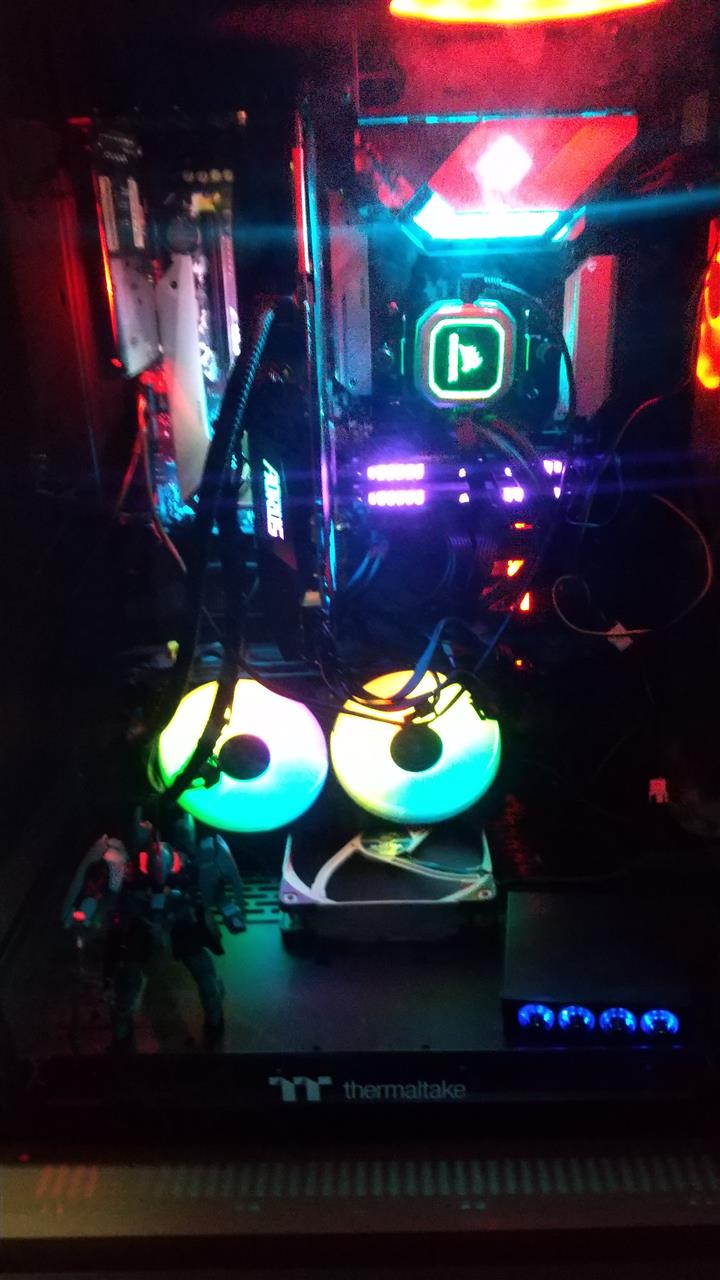

これらの配線を裏に片づければ完成。


CPUクーラー、メモリ、電源、グラボ周りが暗い。
古いモデルなので光りません。そのうち変更する。

因みに静音性についてだが、ガラスパネルとケースフレームの間に吸排気用のスリットが施されているので音が漏れる。

比較するとH26のような普通のミドルケースよりは煩い感じ。

オープンフレームタイプの特殊ケースを選ぶ人は静音性なんて気にしませんよね。(*ﾉωﾉ)

ＰＣ起動直後は雨風の打ち付けるような爆音がしますが、マザボがアスロックなので仕様です。OS起動後安定するまで時間がかかるのはコマンダーコアの制御下にいるファンということがわかりました。

コマンダーコア自体は本来ポンプユニット側からの信号を受け取っているはずなのでその信号が送られてこない為、なんらかの内部処理が走っているのかもしれません。

前の環境下ではサーマルテイクの簡易水冷制御下のファンが起動後数秒フル回転していましたが、現在の環境ではCorsairのファンの方が煩いので気にならない感じです。

今回探していた商品を運よく手に入れることが出来ました。
現在使っているメインPCケース(Level 20 HT)を購入した店舗と同じで、
PC4U(アスクのとこ)での購入になります。

価格は14080円の特価品から楽天ポイント１万円分引いた 4080円ヾ(*´∀｀*)ﾉ
結構な重量物ですが、送料込みなのが嬉しいところ。

Level 20 HTも Core P8 TGも両方 重量20Kg超えのヘビー級。

検証機のAB350の箱(ベンチ用)として想定していましたが、余っているX470かB450辺りの板でもう１個組めそうな感じです。

今回もアウトレット特価品ということなので何かしらの返品理由で送り返された商品のはずです。
因みに前回(Level 20 HT)は背面開閉ネジがガバガバな程度で他に不良は見当たりませんでした。

さて今回は、構成が決まっていないので最低限の動作確認として検証機にてケース付属のＳＷやＬＥＤランプの確認だけ行いました。
というかＰＣケースの動作確認ってそれぐらいじゃないですか。
このケースＬＥＤコントローラーみたいなものや付属ファンはついてません。

結果はSWとLED、USB端子の接続不良等はなかったです。
USB3.0前面パネル付近に小傷がついていた程度で返品にはならんはずです。


相変わらず背面開閉ネジはガバガバでしたが、これサーマルテイクだと当たり前にガバガバなんじゃないかと思います。

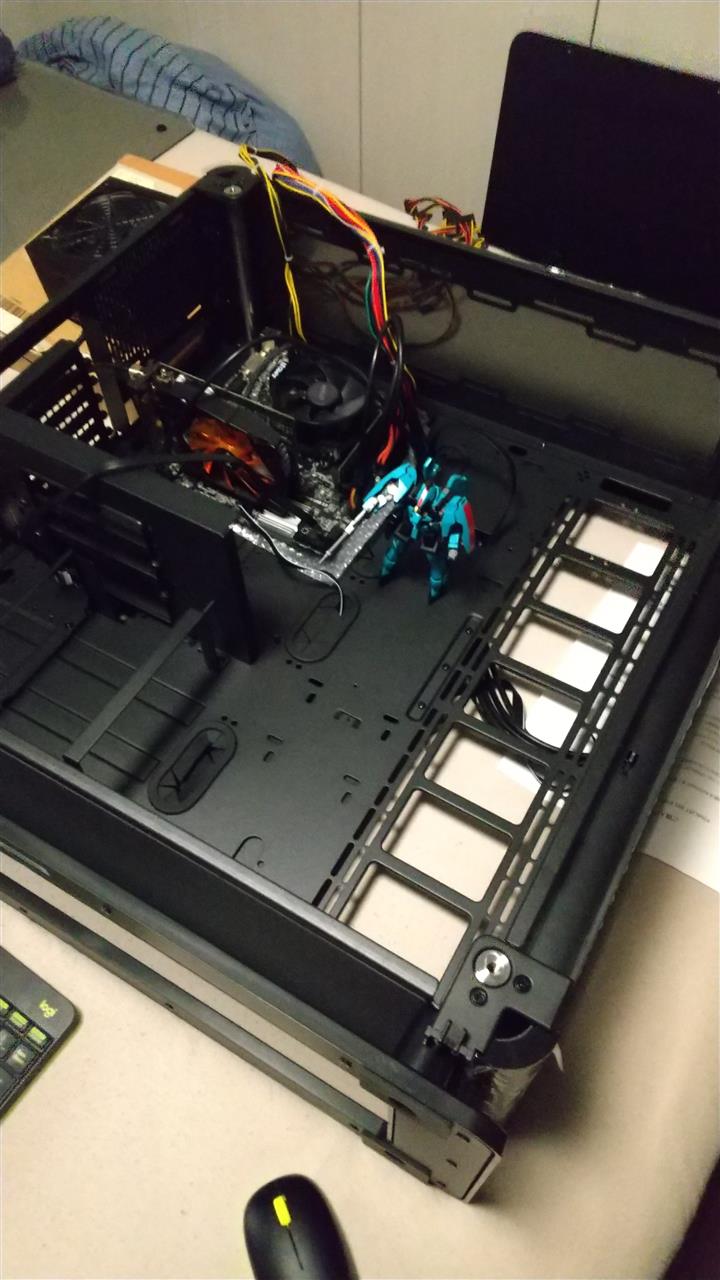

大きさ比較の図↓

(比較ボードはmicroATX、144/1のガンプラが小さく見えるくらいデカイ箱です)


(メイン機に配置スペースがあるので配置してみた)


構成が決まり構築が完了し次第再アップ予定。

(2022年5月19日に編集されてたまま下書き保存してたものです。)
現在使用している ThermaltakeのLEVEL 20 HT(2020年購入)に変わるPCケースを探しておりました。

条件としては360mm以上のラジエーターが２枚以上搭載出来るサイズのもので、
予算は２～３万円程度。

Corsair X7000 RGB シリーズや、 ThermaltakeのVIEW 71 TG RGBシリーズ、
ThermaltakeのCore P6 TG 、Core P8 TGなどが候補でした。

まずCorsair X7000シリーズはcommander core xt (8000円相当)とsp rgb elite 140が4枚 (2枚 8000円相当らしいです)。そんなこんなでなかなかこの7000シリーズは価格が下がらず大体2.8万ぐらいが底値な感じです。現在は3.1万ぐらいでしょうか。過去にメルカリで１万4千ぐらいの品は出ていたようです。

Corsairに統一するならこれもありなのかもしれませんが、先日のH170iの余りものファンやコントローラーを有効活用するには別にこの付属ファンやコントローラーは無くてもいいかなってのがあり他と比較した際に値段的にも見送りました。

次にVIEW 71 TG RGBですが、去年の今頃丁度底値の１万ちょいだったようですが、現在は販売終了で終値が２万です。付属ファンは３枚　リング点灯タイプです。
グラボ縦置きブラケットは２スロットまででライザー系は付属しません。
現在使用しているHT の余剰スペースを排除し幅が半分程度になることと、
底値が１万まで下がることからお値段的にはこれもありかもしれません。
現在は売り切れ中。

最後にCore P6 TG と core P8 TGになります。
この２つは先の２つとは異なりオープンフレームタイプに簡易的な外枠を取り付けた特殊なケースになります。
数字が大きいのは取り付けれるファンの数やラジエーターのサイズが大きくなるだけでケースの形状などはほぼ一緒です。他にP3 や P5などもありますが、
この辺はラジエーターの数などから検討対象外です。

色を選ぶのであれば core P6 TGは現在日本発売モデルは４色になってるので、
色々な組み合わせができて面白いかもしれません。
普通のＰＣケースってほぼ黒か白、ひと昔前なら銀。
(raijintek のmetisは除く。)

結局、今回は core P8 TGをポチりました。
一番の理由は価格になりますが、前回ヤフオクで新規が絡んだので入札を途中で止めてしまい逃してしまったことも心残りです。出品物にはノクチュが数個取り付けていたのでその辺も落札価格の釣り上げに繋がったのかもしれません。

今回はポチった直後に売り切れたので購入できたかどうかよくわかりません。
在庫切れだった場合は、別のショップで購入予定です。

(翌日5/20本日)商品発送されました。無事購入出来たようです。
数時間後に確認したら 特価品のP6 TGも売り切れてました。

価格コム等である程度の値段の推移は追えますが、日本発売時のスタート２万です。最近は一時的に売り切れていたようで、取り寄せ１か月の時もありました。今年のＧＷ開けてから国内に再入荷したようでその際に価格を確認してますが、３万近くまで上がってます。
今週に入ってからアマゾンや楽天の大手ショップで価格の下落が見られ、
大体2万7千前後、昨日時点で底値が2万3千(ソフマップ)ということろでしょうか。

ポチった商品は・・・なんかその半値ぐらいだったのでガラス板だけの価格かなって疑いましたが、よく見たら以前購入したことのあるあのサイトでした(;´Д｀)
決済時に楽天ポイントも使ったのでなんやかんやで購入できれば４千円( ´艸｀)
