整備手帳

作業日：2007年12月29日

ミッション＆クラッチ交換１

Item: ミッション＆クラッチ交換１
Author: ヴィヴィオＶＸ

他の整備手帳を見る

目的	修理・故障・メンテナンス
作業	DIY
難易度	中級
作業時間	12時間以内

[大きい写真で見る]

まずキャッスルナットのカシメを起こし、緩めておきます。

バンパー＆スタビを外します。

[大きい写真で見る]

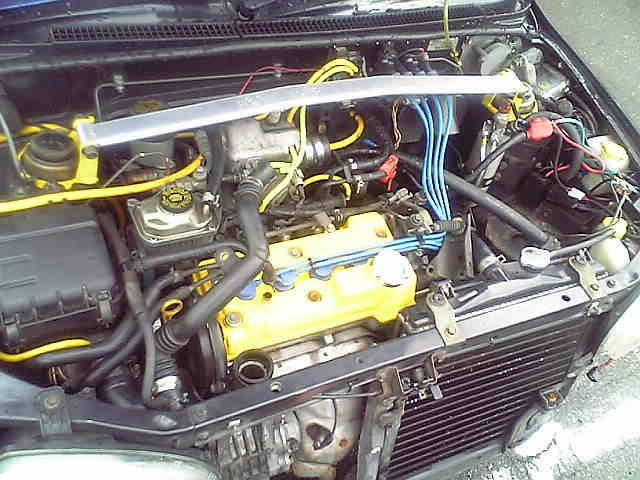

I/C、バッテリー、MSCイン側ホース、ブローバイホース、リリーフバルブ出口のホースを外します。

[大きい写真で見る]

ミッションからメーターケーブル、クラッチワイヤー、ワイヤー固定ステー、アース、バック信号用の２極コネクターを外します。
レリーズレバーにはスプリングがあるので注意。

[大きい写真で見る]

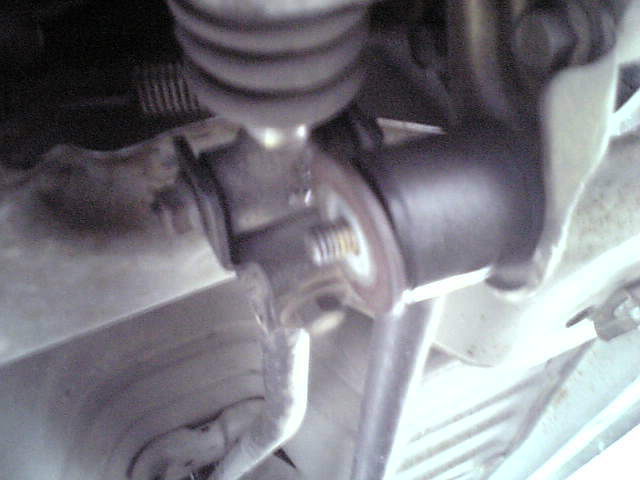

この辺りでジャッキアップし、ミッションからシフトロッドを切り離します。
上側のロッドにはスプリングがありますので注意。

[大きい写真で見る]

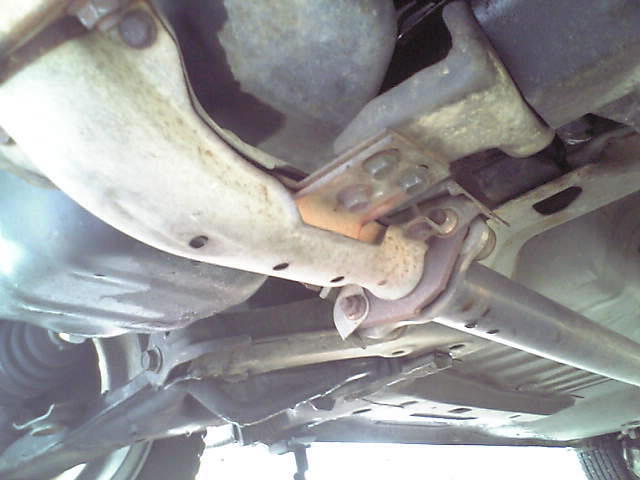

フロントパイプを外します。
ミッションに固定されている写真中央のボルトは、３本のうちミッション側２本だけ外せばOKです。

[大きい写真で見る]

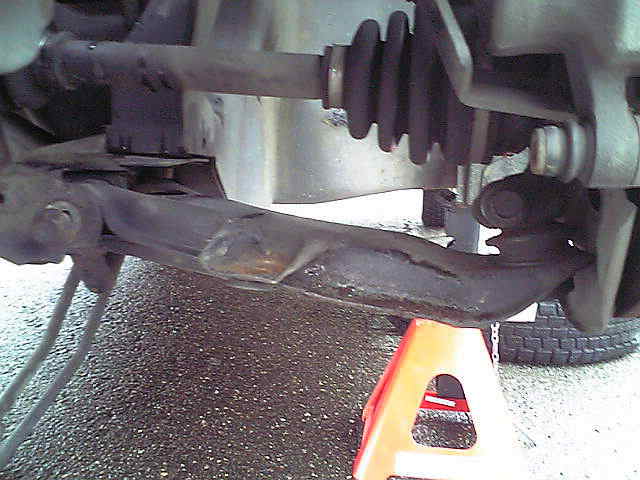

ロアアームを外します。
リア側ブッシュ固定ボルトは緩めるだけにしておき、前側とナックルのボルトを外し、アームを上からハンマー等で殴ればボールジョイントから外せます。

[大きい写真で見る]

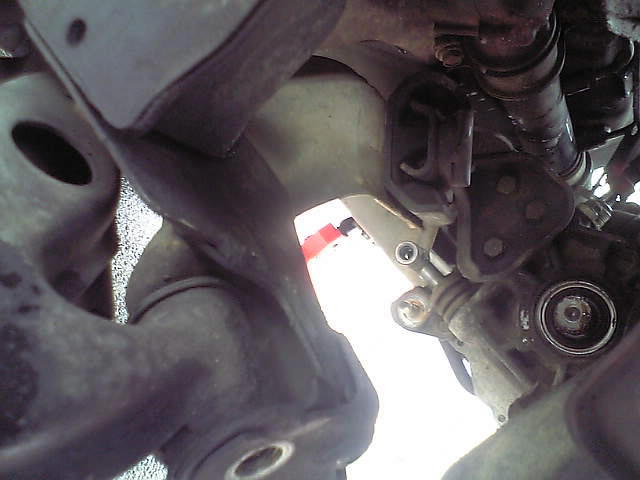

ドライブシャフトを外します。
ヴィヴィオの等速ジョイントは引っ張っても抜けません(確か…)
ですので、一度ナックルごとミッション側に押し込み、ドライブシャフトのシャフト部分を持ちながらグイッと引けば、ミッションから外れると思います。

そのままでも行けますが、邪魔なのでキャッスルナットを外し、ナックルから抜き取ります。

[大きい写真で見る]

ミッション固定ボルトの下側10ミリ＆14ミリを外します。
