作業日：2023年12月2日

オイルプレッシャースイッチハーネス断線修理

Item: オイルプレッシャースイッチハーネス断線修理
Author: まさっちお

他の整備手帳を見る

目的	修理・故障・メンテナンス
作業	DIY
難易度	中級
作業時間	1時間以内

[大きい写真で見る]

https://minkara.carview.co.jp/userid/3270943/car/2963947/7586314/note.aspx

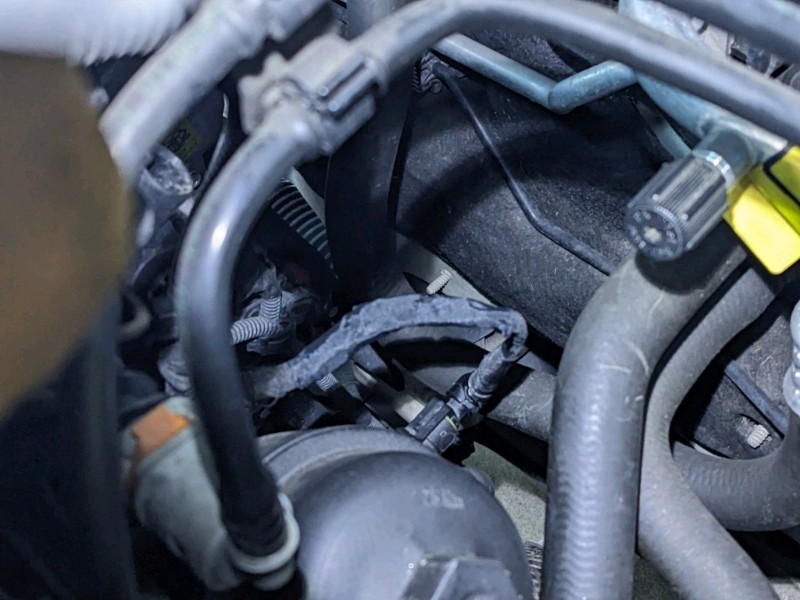

先日点灯した△警告灯。
一度はエラーコード消去で消えたのですが少しして確認したら点灯しました。
原因はオイルプレッシャースイッチに繋がるハーネスの断線でした。

[大きい写真で見る]

コネクターを外して分解しました。
線に余裕が無く、被覆がカチカチ。
慎重に扱いました。

[大きい写真で見る]

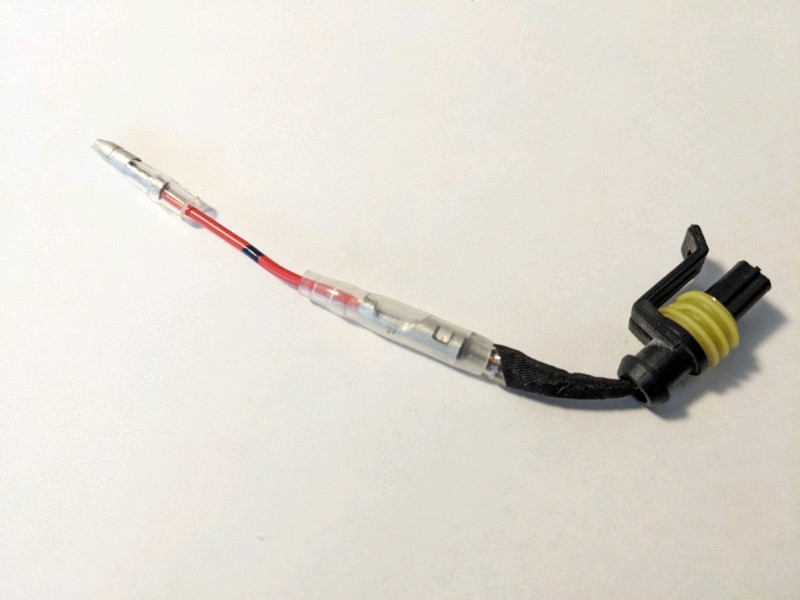

延長しました。

[大きい写真で見る]

コルゲートチューブから線を出してから被覆を剥いてギボシを取り付けました。
片手しか入らないし電工ペンチで上手くカシメられないのでラジオペンチやらなにやらで無理やりカシメました。
加工が終わった後にコルゲートチューブが長かったので切ろうしたのですが誤って線を切ってしまってやり直しになりました。
寒空の下、半泣きでやり直しました。

[大きい写真で見る]

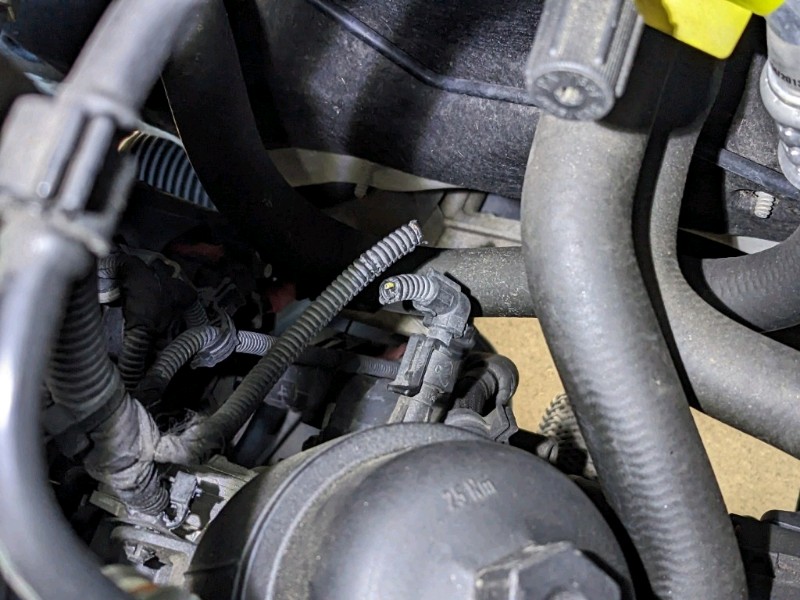

コネクターを接続。
長さ的にはいい感じになりました。

[大きい写真で見る]

動作確認。
△警告灯消えたことを確認出来ました。

[大きい写真で見る]

アセテートテープで保護。
片手で寒さから指の動きも悪くなっていたので仕上がりはイマイチです。
後でコルゲートチューブ付けようと思います。

[大きい写真で見る]

センサーを発注したのですが、キャンセル出来たので出費もなく修理出来ました。

[大きい写真で見る]

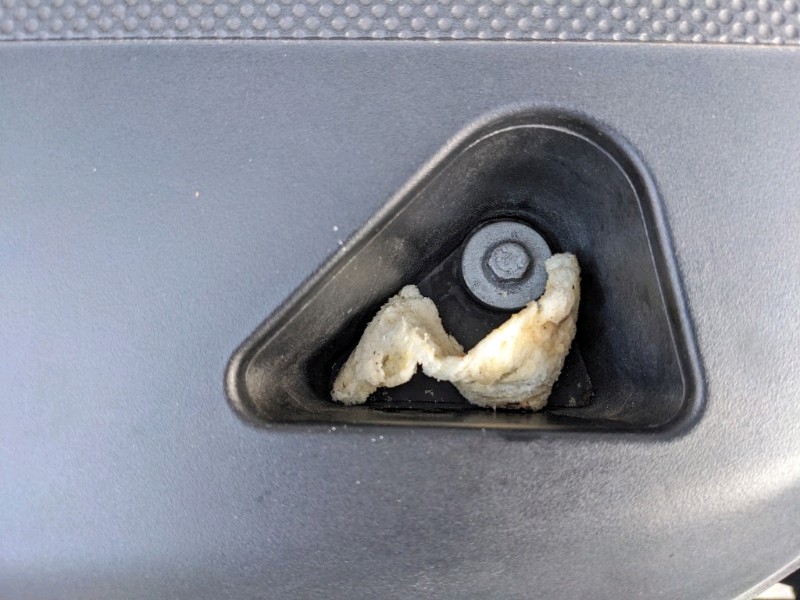

修理時にボンネット開けるとエアクリーナーのところに食パンらしきものがありました。
誰だよ。
断線の原因はこれを置いていった奴か？？？
