先日のブログにも記載しましたが、6WBの様子が変です。外気温度の誤差が結構大きいことがあり、時々５℃とかで外気温警告が出ます。そんなこんなで、メーターの表示に敏感になっていた折、走行可能距離インジゲーター上に白い点があるのを発見しました。



うわあ、バグった？やっぱり6WBがやられているのか、、、と落胆しながらbimmerなサイトを調べてみたら、ナビで設定している目的地までの距離が白いドットで表示されているものだということが分かり、胸をなでおろしました。いやあ知らなんだ。

ちゃんと取説にも書いてありました｡｡｡

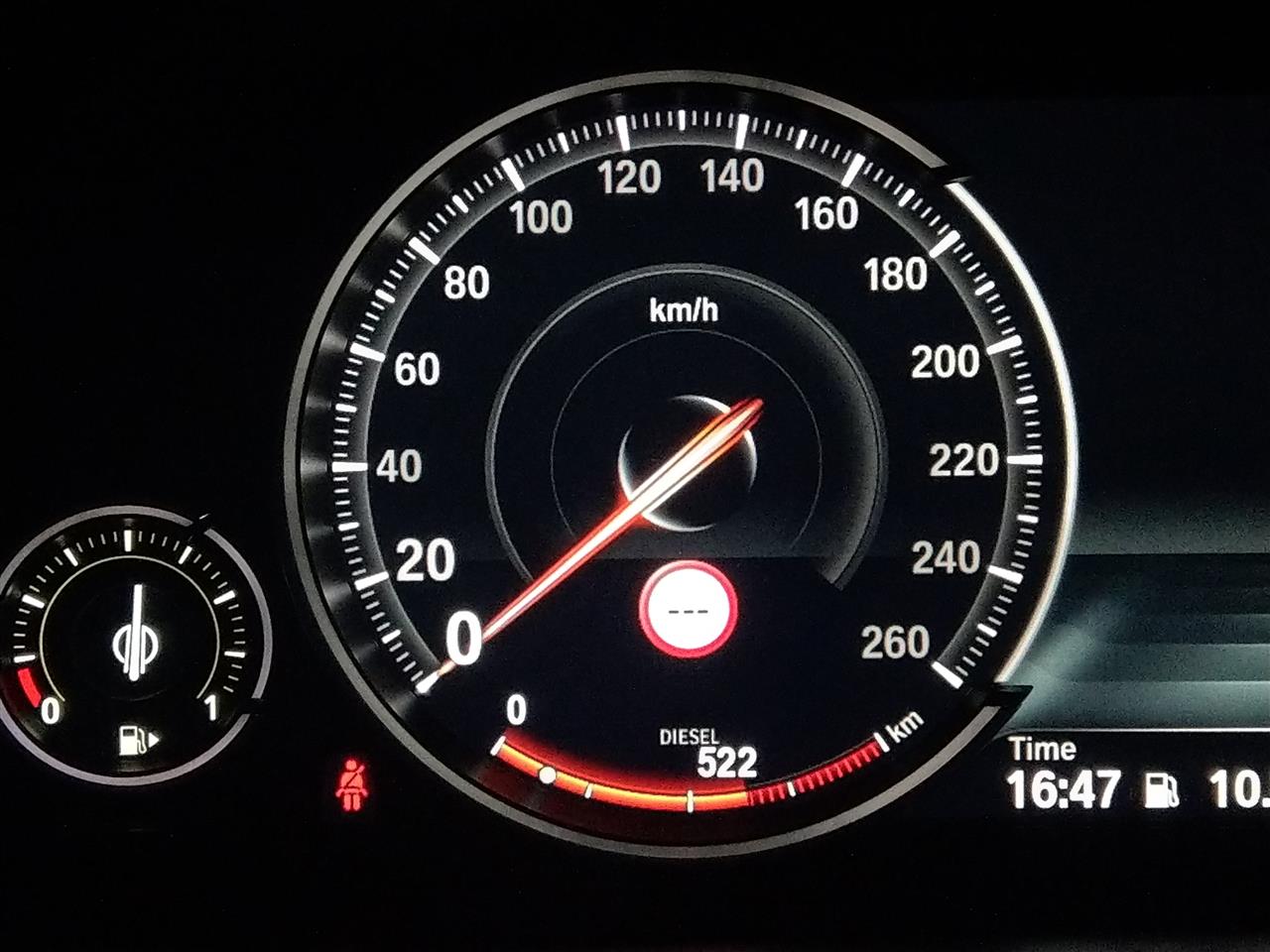

ちなみに、↓これは給油せずともたどり着ける状態

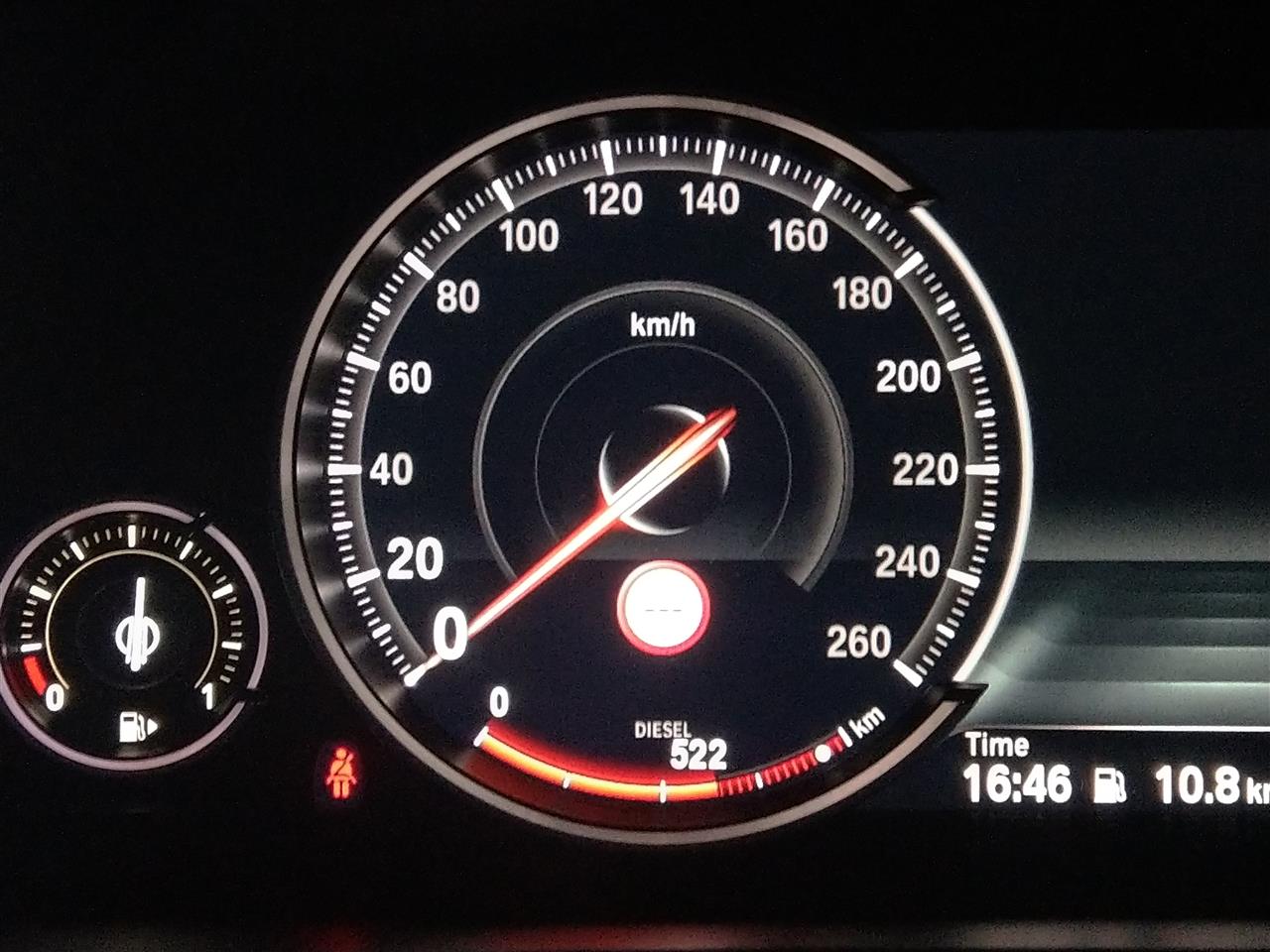

↓これは途中の給油不可避な状態


↓これは微妙なので、白い点（可能距離も白い点もだんだん左にずれていきます）が追い抜かされるようであれば給油必至


というような見方ができるようです。いやいや、知らない機能もあるもんですね。一度きちんと取説を見てみようと思った一日でした。

この季節になると、外気温警告が「ぽーん」と鳴りますが、発生条件は、
・エンジン起動時に3℃以下のとき
・運転中に３℃に下がったとき（＋頻度とか間隔とかもあるかもしれませんが）
と思っていました。

が、うちの子は写真のように、起動時４℃とか５℃でアラートを発する不可思議な症状が出ています。どなたかこんな経験されたかたはいらっしゃいますでしょうか？

ちなみに、思い当たる節、最近の「変化」としては、10日ほど前にバッテリーを交換したことです。インストルメントクラスター（6WB／DKOMBI）のメモリーが初期化されたときにクラッシュ、とかあるのでしょうか。。。

（追記）
数か月まえにバックアップしていたDKOMBIのCAFと今朝取得したCAFの内容を比較するも、パラメータの差異はなし。これはまあ当たり前か。

エアマス由来で発生する表題のエラーについて調べを進め、EGRバイパスフラップを制御する負圧が無いことが原因か？、というところまでアタリをつけていました。先月末の車検時にメカニックさんへその旨伝え、負圧系統をチェックしてもらったところ、原因箇所が判明しました。

画像赤枠の部品は、エンジン下部のバキュームポンプからブレーキにつながるライン（パイプ）なのですが、途中で分岐が４つ設けられています。そこからEGRバイパスフラップやタービン制御等のための負圧を分配していますが、EGRへつながる部分の接続箇所が煤混じりのオイル様の物で詰まっていました。



こちらが取り外した部品の現物です。黄色矢印の分岐箇所が詰まっていました。



何となく清掃でもいけるのかな、、という気もしましたが、高額な部品でもないので、新品に交換しました。（部品が本国取り寄せでしたが、2週間強で入りましたのでラッキーでした）

納車後、ISTAにてEGRバイパスフラップのテストを実施してみました。
ばっちり合格です。



ISTAのテストプランの指示通り対応すると要らぬEGRクーラー交換をしてしまうところでしたが、今回は腹落ちするまで突き詰めて正解でした。

前回記事の続報となります。少し進展がありました。

EGRバイパスフラップ機能に何等か問題があり、これに起因したエラーだろうとディーラーにて診断。そこで自力でEGRを取り外して点検するも特段の異常は見られず、よって、やはりフラップを動かしている負圧系が怪しいのか？と仮説をたてたところまでが前回記事でした。

改めて整備書にて負圧系統の勉強をしました。アクチュエータ群には３系統の負圧が来ており、出所は同じ場所であることがわかりました。よって、各アクチュエーターに届いている負圧強度はどれも同じなのだろうと推測しました。ちなみに今回の問題箇所は、下の５番アクチュエーターよりEGRにつながる緑と白色のラインになります。



現物と比較してみました。整備書では５番のアクチュエータは単独供給でしたが、現物は４番と分岐により共有していることがわかりました。他の2系統は、青色、赤色の組み合わせにて共有していることがわかりました。



そして今回、密林にて手動の負圧ポンプを入手しました。これをつかって調べていきます。



まずはエンジンをかけ、7番と8番のバキュームホースと手動ポンプを接続し、ゲージを読み取りました。ともに-700mmhgとゲージに表示されました。外したホースはピタッと指に吸い付き、しっかりと負圧が来ていることがわかります。

続いて緑の４番と５番は前回記事の通り、負圧なしです。ゲージも０mmhgを示します。

次は、ISTAにてバイパスフラップテストを実施します。
本来の配管接続にてテストすると不合格になりますが、５番アクチュエータのバキューム側に手動ポンプを接続して、あらかじめ減圧しておくとどうなるかを試してみます。本当は-700mmhgまで減圧できればベストですが、ポンプの性能上-650mmhgまでしか減圧できませんでした。（が、テスト条件的には不利側なので、そのまま進めます）

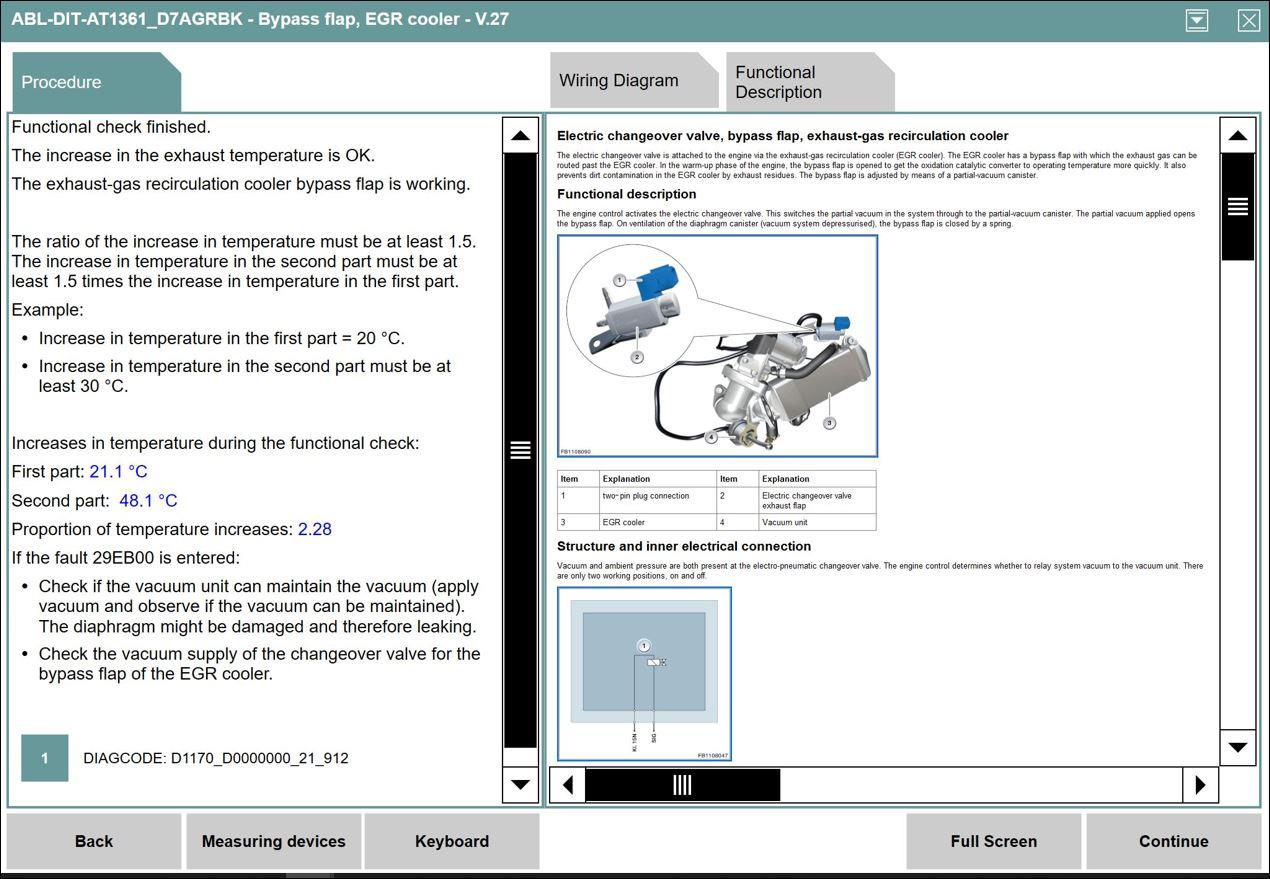

ISTAのテスト結果画面は以下の通り。
First part(フラップ閉)の温度上昇に対し、Second part(フラップ開)は１.5倍以上温度上昇することが合格条件みたいですが、2.28倍となり、しっかりと合格しました！



ということで、今後の対応としては、4番と5番の系統に負圧がきていない原因を探っていく方向で間違いなさそうです。他の系統には異常がなさそうなので、漏れたり解放したりしているのではなく、ホースが何かに挟まってクランプしてしまっているのかな、などと想像しています。今週末車検なので、あとは車屋さんに経緯を説明して診てもらおうかなと思っています。

蛇足：同じく不具合っていると思われる４番は「再循環空気フラップ用切り替えバルブ、高圧コンプレッサー 2」につながっているらしいが、こいつは動いてなくて大丈夫だったのか？(笑)名前からして3rdタービン制御に絡んでいると思われ、こっちの方が問題のような気がするんですが。。。

7月頃になりますが、エンジン警告灯が点灯しました。
ISTAをつないで確認したところ、以前にも発生した290900(measured air mass too high)のフォールトが残っていました。

エアマスの実測値が基準値と比較して高い、ということのようです。
原因としては、センサー系の異常を除き、大別して以下のパターンみたいです。
・吸気、給気の漏れによりフレッシュエアが多く吸い込まれている
・EGR系統の詰まりなどによりEGR系統からの空気供給が不足し、フレッシュエアが多く吸い込まれている

警告灯は常時点灯ではなく、どんなときか分かりませんが、月に2回ほどの頻度で点灯し、点灯したら1日以内には消灯します。警告等が点灯しても特にエンジン不調の体感は有りませんが、気持ちが悪いですし、車検も控えているので、少し深掘りしてみました。

ISTAのテストプランに「エアマステスト」というのがあり、その中にぶら下がっている以下のテストを行いました。
・EGRバルブ動作
　　⇒問題なし
・給気もれ
　　⇒問題なし
・EGRバルブおよびバイパスフラップの状態に応じたエアマスの状態　
　　⇒異常あり
　　　⇒バルブ、バイパスフラップともオープンの場合のエアマスが基準値と
　　　　比較して高い
　　　　⇒バイパスフラップが機能していない、またはバイパス経路が閉塞
　　　　　している可能性

更に、別の「EGRバイパスフラップテスト」という項目があり、こちらも実施しました
・バイパスフラップ開閉動作に応じたEGR下流温度の上昇率比較
　　⇒異常あり
　　　⇒バイパスフラップ開の場合の温度上昇率が低すぎる
　　　　⇒バイパスフラップが機能していない、またはバイパス経路が閉塞
　　　　　している可能性

ということで、EGRクーラーのバイパス機能に関して、何らかの不具合があることは間違いなさそうです。

バイパスフラップは負圧を掛けることで開き、負圧が切れるとバネの力で閉じる仕組みです。負圧の入り切りをコントロールしているソレノイドを外し電圧をかけてエアの導通を確認しましたが、こちらは問題なさそうです。

ただ、ソレノイドのバキューム側のチューブにはエンジン起動時には常時負圧がかかっているはず（と思っていた）ですが、全然空気が吸い込まれている様子はありません。サランラップの切れ端も吸い付かず、線香の煙も吸い込まれない状態です。ちょっとこの辺の状態が正しいのかどうかは分からないのですが、素人目線では違和感を覚えました。

負圧系統のチェックは自分では難しいと感じたため、ディーラーへ持ち込みし、確認して貰いました。結果、「EGRクーラーを外から目視する限り、バイパスフラップを作動させるためのリンクは動作している」とのことでした。

ということは、この段階では、
・バイパス経路が閉塞している
・フラップ機構が内部で破断している
といったことが考えられることになりますが、EGRを外して内部を見てみないと良くわからん、と言われてしまいました。

なので、自力でEGRクーラーを外してみました（涙）

結果、
・バイパスフラップ機構の破断は見られない、外部のリンクを動かすとフラップも動作する
・バイパス経路の閉塞もなし（１年前に洗浄してもらったばかりなのでまあ妥当）
ということで明らかな異常は見られず、謎が深まる結果となってしまいました。

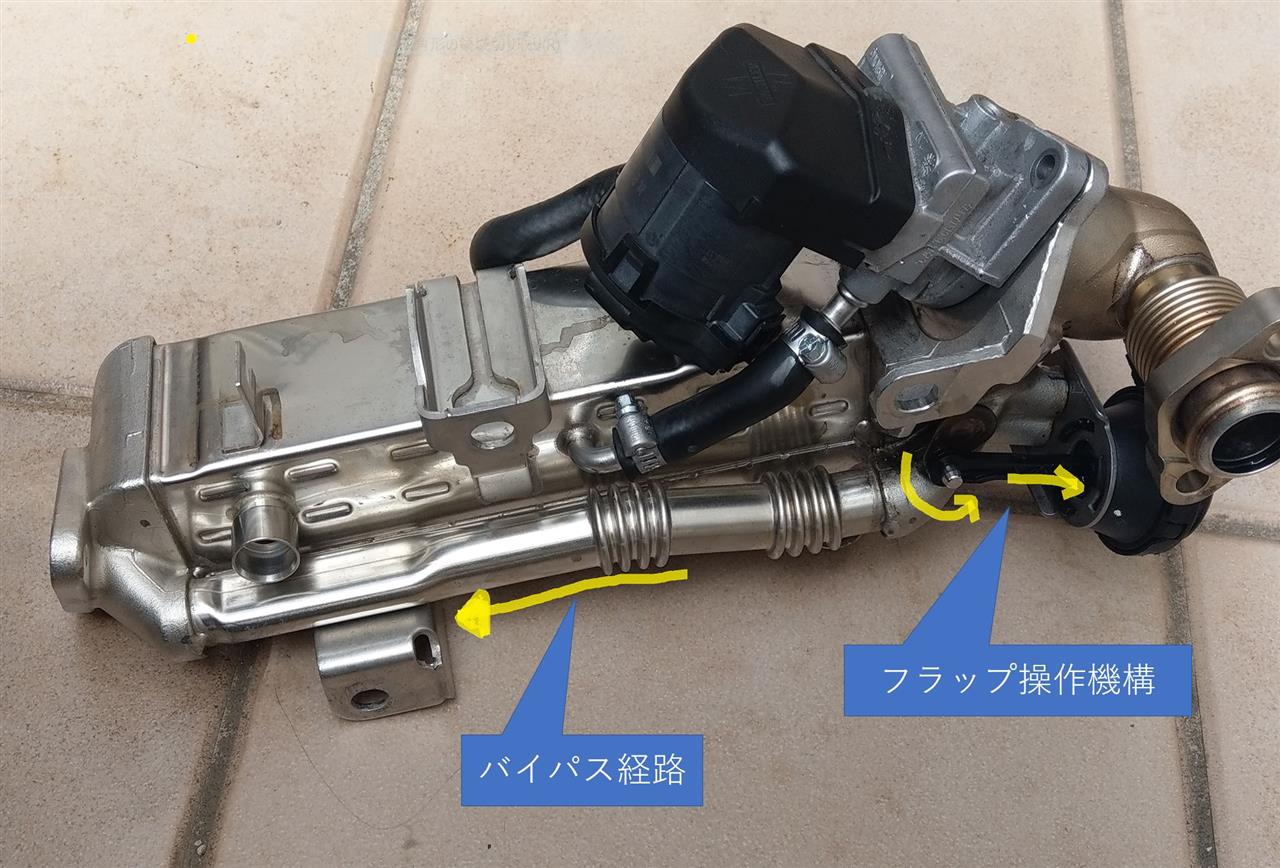

↓バイパス経路とフラップ操作機構

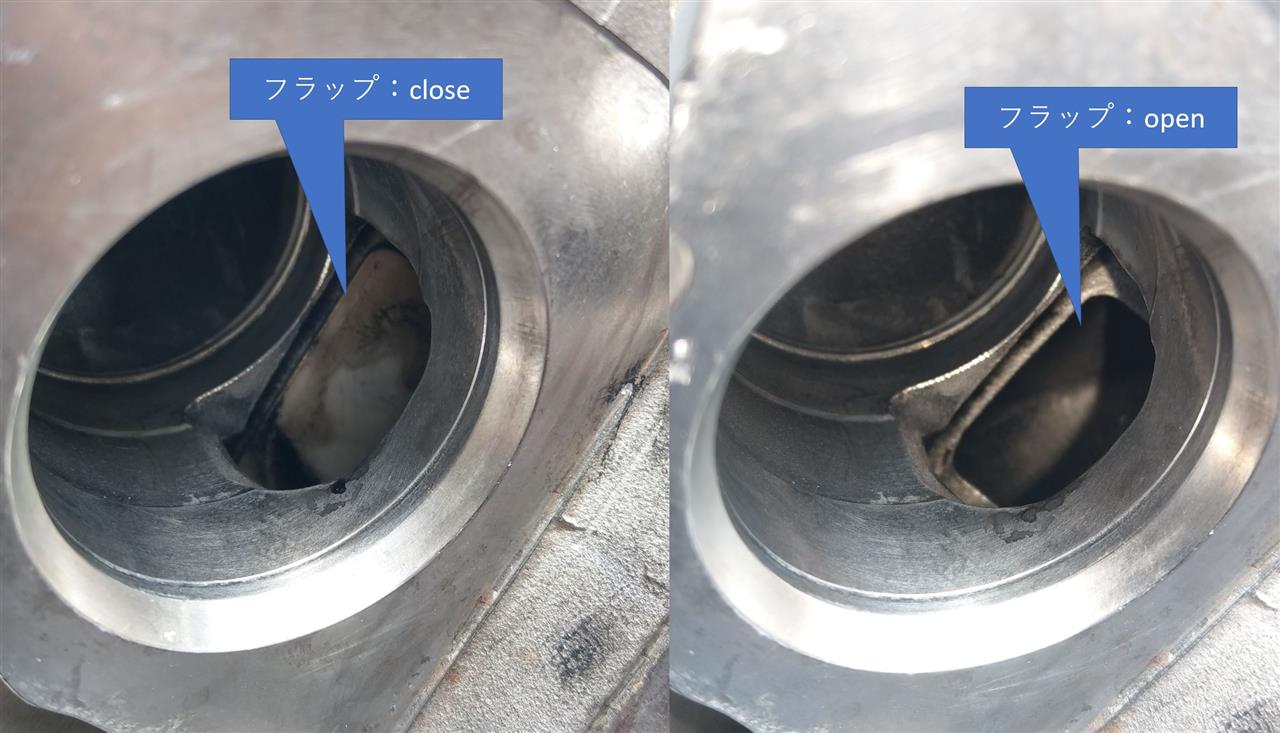

↓EGRバルブを外すと見えるフラップ部


追加のテストとして、外したEGRクーラーのバキューム部チューブを口で思い切り吸い込んで負圧を掛けてみましたが、その程度の負圧では、20%くらいしかフラップが開きませんでした。印象として、現状、フラップオープンを保持するためには、相応の負圧を維持する必要があるのだなと感じました。この状態が正常なのかどうかは分かりません。ばねが固すぎる？フラップの動きが悪すぎる？のかもしれません。どなたか、このあたりに詳し方がいらっしゃいましたら、ご教示いただけるとありがたいです。

原因究明には至りませんでしたが、せっかくなのでＥＧＲクーラーをドブ漬け洗浄して組付けしました。組付け後にISTAにて再テストしてみましたが、改善は無し。

さてさて、次、どうするか少し悩みます。手動ポンプ？で負圧を掛けてみたらどんなテスト結果になるか試してみましょうかね。。。（そんなポンプあるのかな・・・）自分が病んでしまいそうなので、気にしないという選択肢もありか。悩まし悩まし。
