20年程前になるか、MJ誌に制作記事が掲載された頃から気になっていたのを、今になって作成。
電圧増幅段を持たない単段アンプ。ゼロゲインで入力インピーダンスも低いのでドライブアンプを選ぶ。

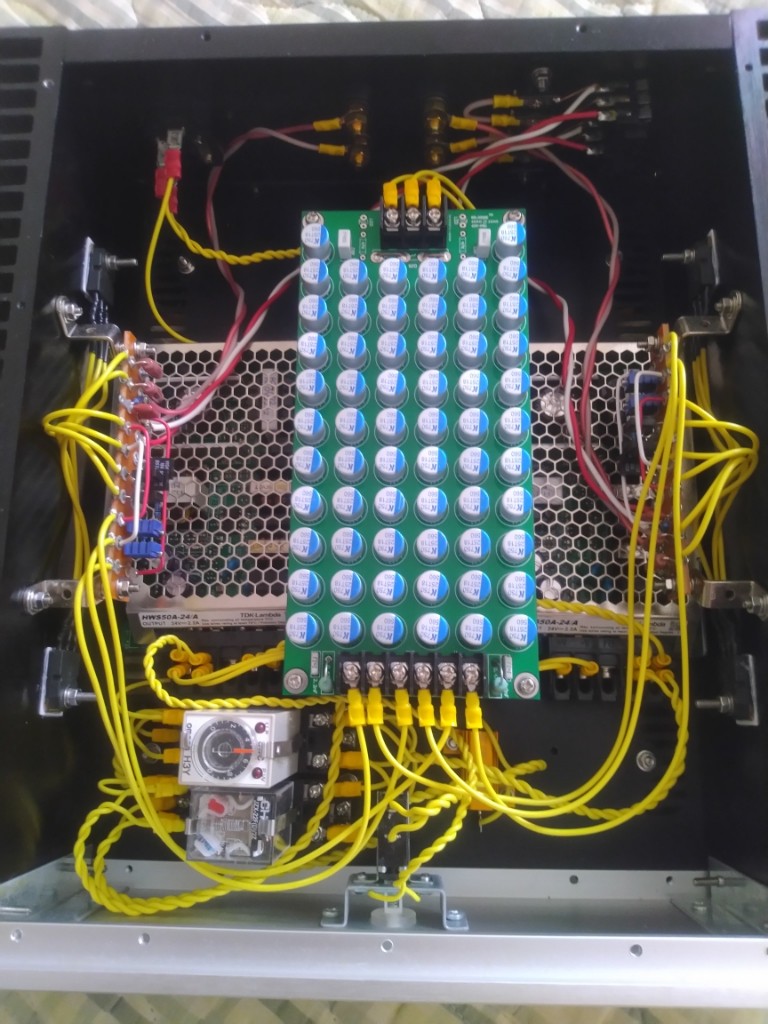

構成はLM3886アンプと同じで、中華製ケースに
TDKのスイッチング電源、COSELノイズフィルタ、リレーは産業用。
これに低ESR固体電解560μF62個のコンデンサーアレー。
アンプはラグ板に構成。部品はいつもの定番品、
信号経路にはビシェイRNC90Y金属箔抵抗、ソース抵抗はmilles巻線、トリマはCT9E。
FETは日立の銘石Ｊ１６２／Ｋ１０５８のコンプリで、オリジナル回路は32V電源で2パラだが24V電源でシングルに変更。これにアイドル４００ｍＡを流す。
トリマは方向考えずに調整ネジが下側になってしまった。実害はないけど、ちょっと失敗。
作って試聴して満足したので、売却。

P1500メンテのためにいろいろ前準備。

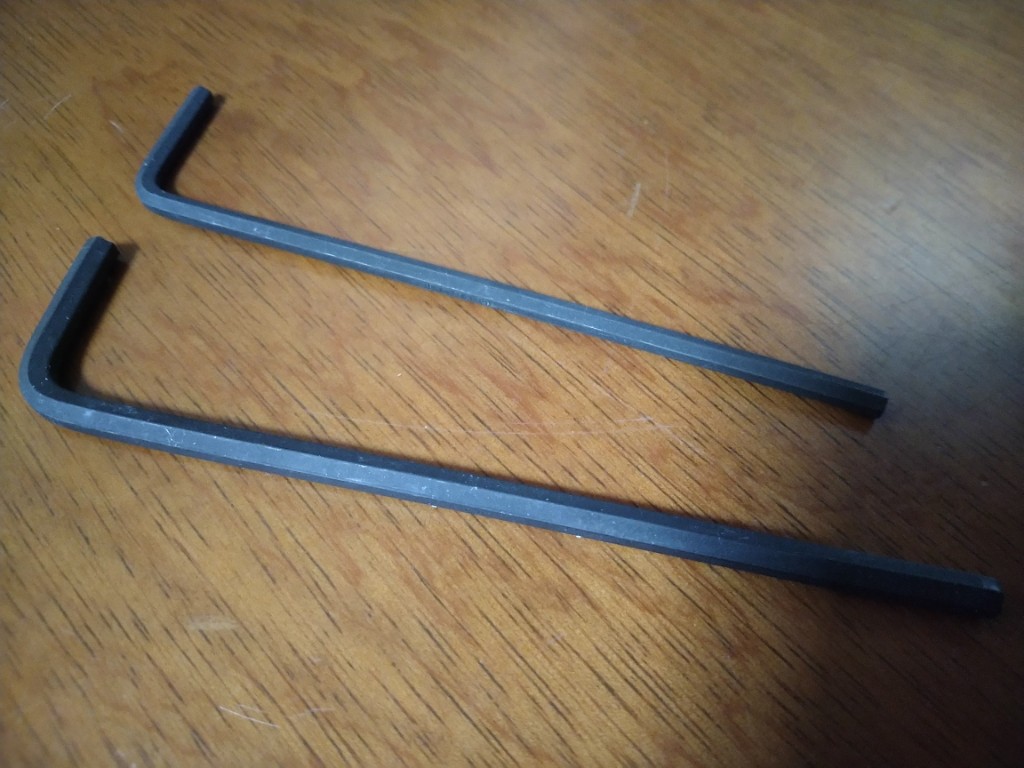

まずは工具。メリケンアンプなので7/64と9/64のレンチ。
きっとこれ以外では使い道がない。



P1500はソース抵抗が入ってないので、バイアス電流は一般的なソース抵抗のドロップ電圧から換算ではなく、ジャンパピンで直接ドレイン電流を測って調整する。

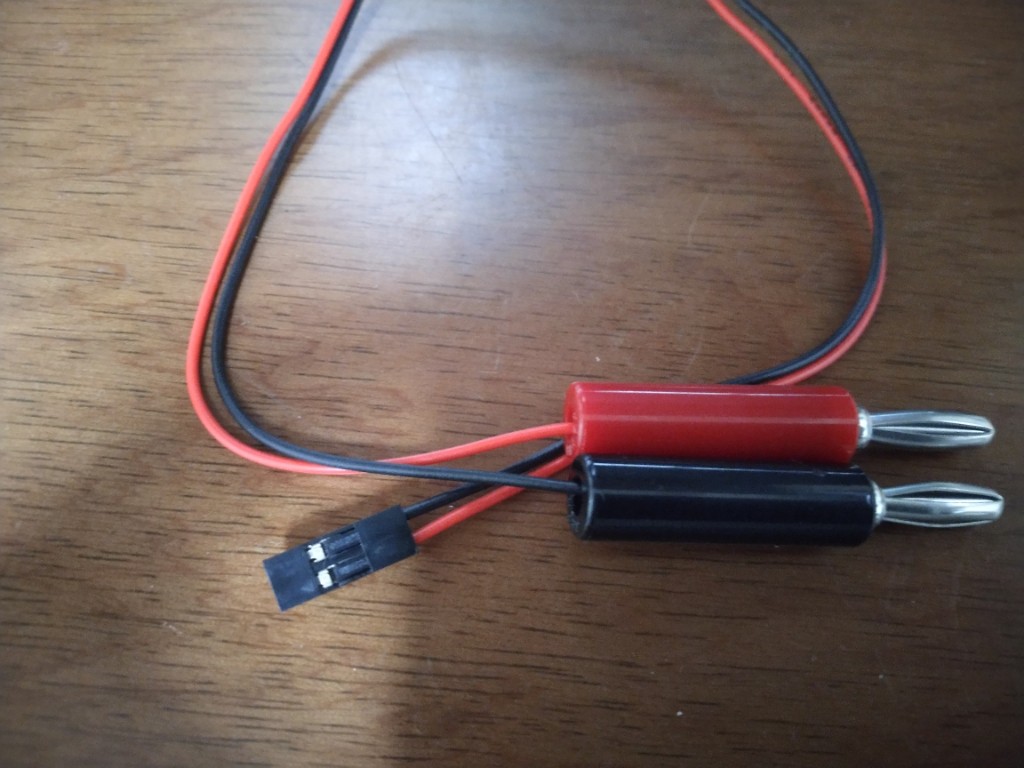

特に基板裏返しのRCｈはICクリップでは厳しそうだったので、2PのQIコネクタにバナナチップつけて、テスターをジャンパピンに接続できるように治具を作成。

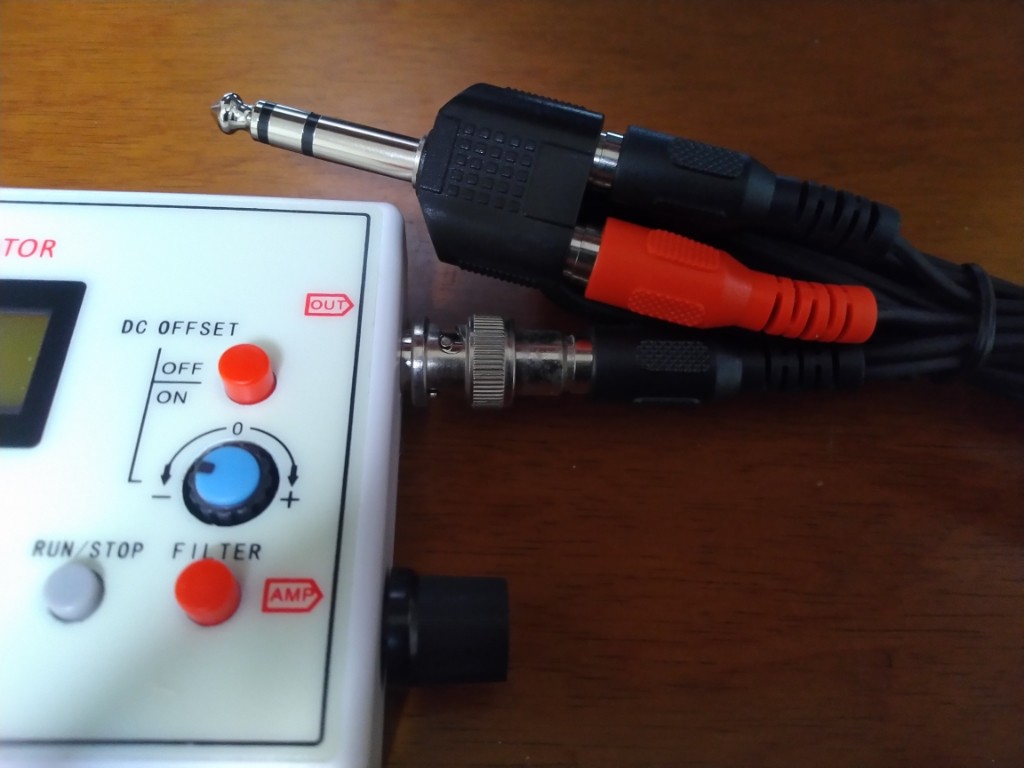

CMRR調整はHOT/COLDに同相の正弦波1ｋHz/1Vを入力してスピーカー端子でDC電圧最小に調整ということなので、BNC-RCAアダプタとステレオモノラルのRCAケーブル、RCS-TRS変換アダプタを組み合わせて用意。

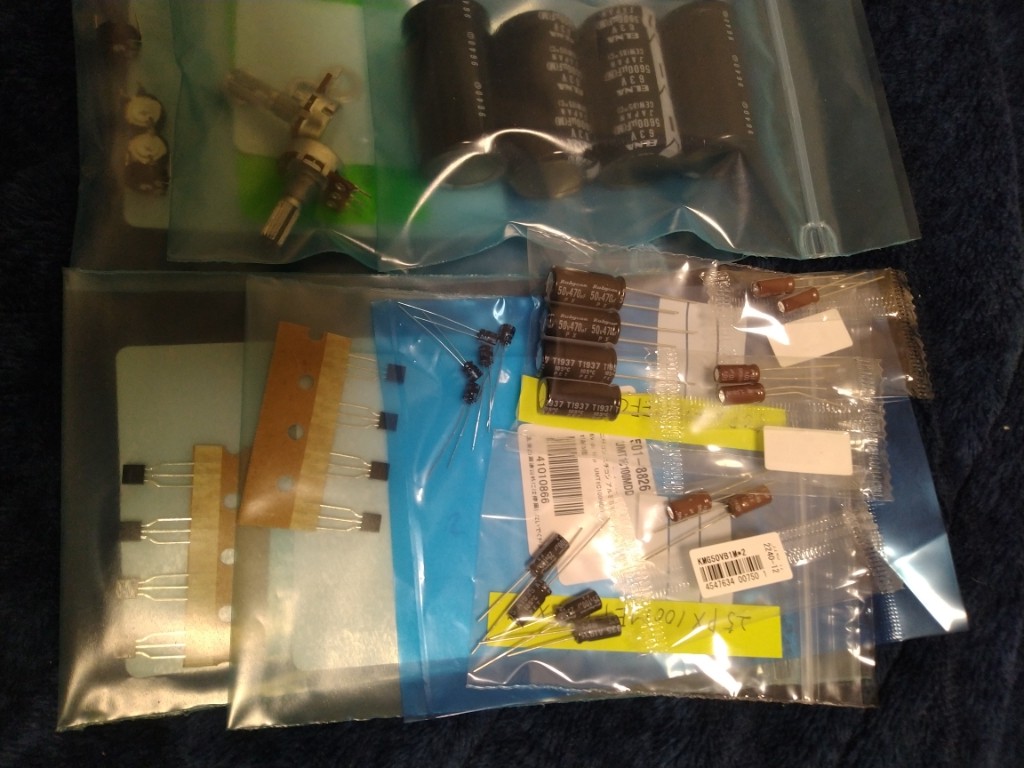

交換部品を調達。

ボリュームにガリが出てきて、ハムノイズも多いP1500、最低限ボリューム交換はするとして、開けたついでにケミコンなどは交換したい。

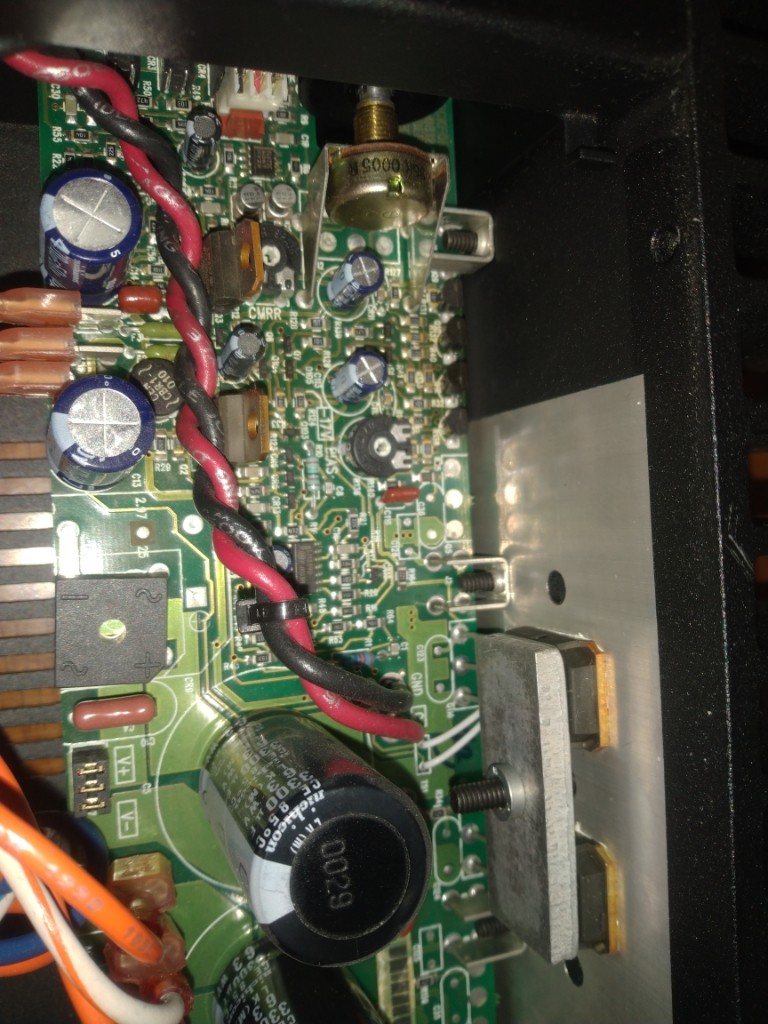

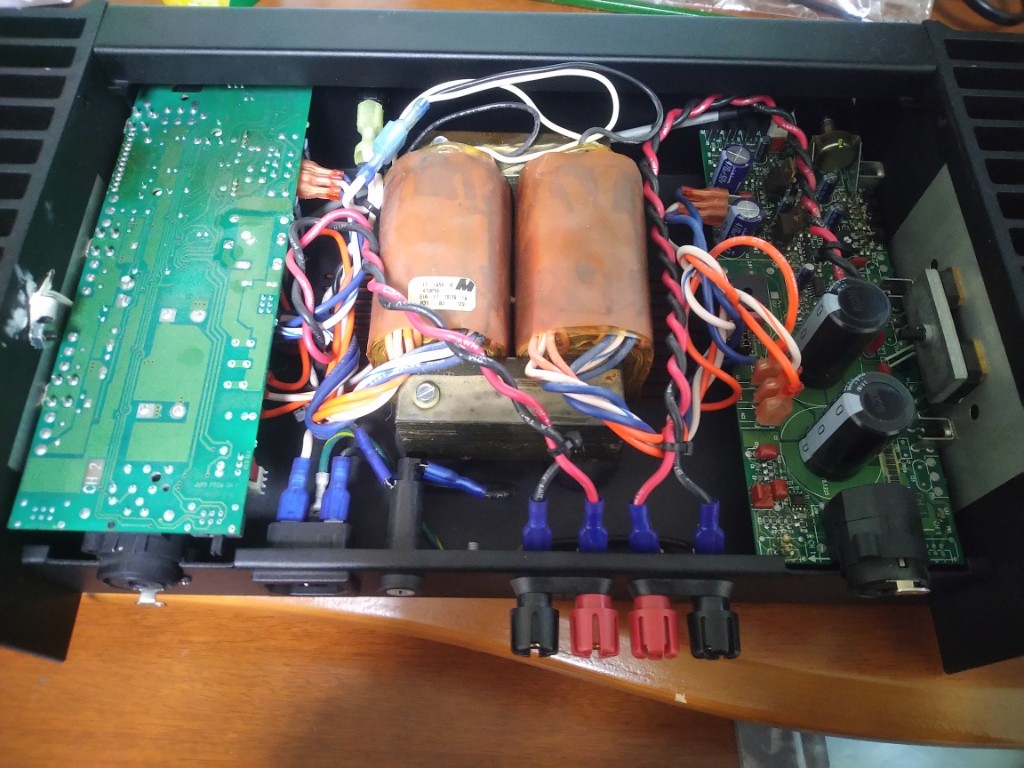

まずは調達部品選定のために蓋開けて観察。
メリケンのアンプなので、当然にインチネジ。使うレンチは9/64。



配線はぐちゃぐちゃで適当。サーマルグリスも適当に塗りたくってあるし、さすがメリケン。
スピーカー配線がAC配線やトランスに被さってる。ハムの原因ってコレじゃ．．．

電源ケミコンは1つが膨らんできている。
ってことで、他のも見た目は問題ないけど、ラジアルリードのケミコンは全部交換するとして、
φ４の表面実装16V10μ Fはボリューム脇の、かなり狭いところに2個並んでるけど交換できるかな．．．



右CHのトリマは基板裏から回せるようになってる。
ピッチは10mm×5mmなので、アンフェノールのPT10LV10を選定。

ボリュームは5kBの単連。回路図では10kBの2連パラ使いになってるけど、コストダウンか。16型セレーションシャフトなので、bournsのPTB181を選定。

ドライバTrもラジアルリードなので、交換しよう。
MPSA56とMPSA06が片chに2個づつ。

今回は、ケミコン以外の表面実装には手を出さないでおこう。

どうもLANportの接触がよろしくないLogitecの安物ＨＵＢを買い替え。

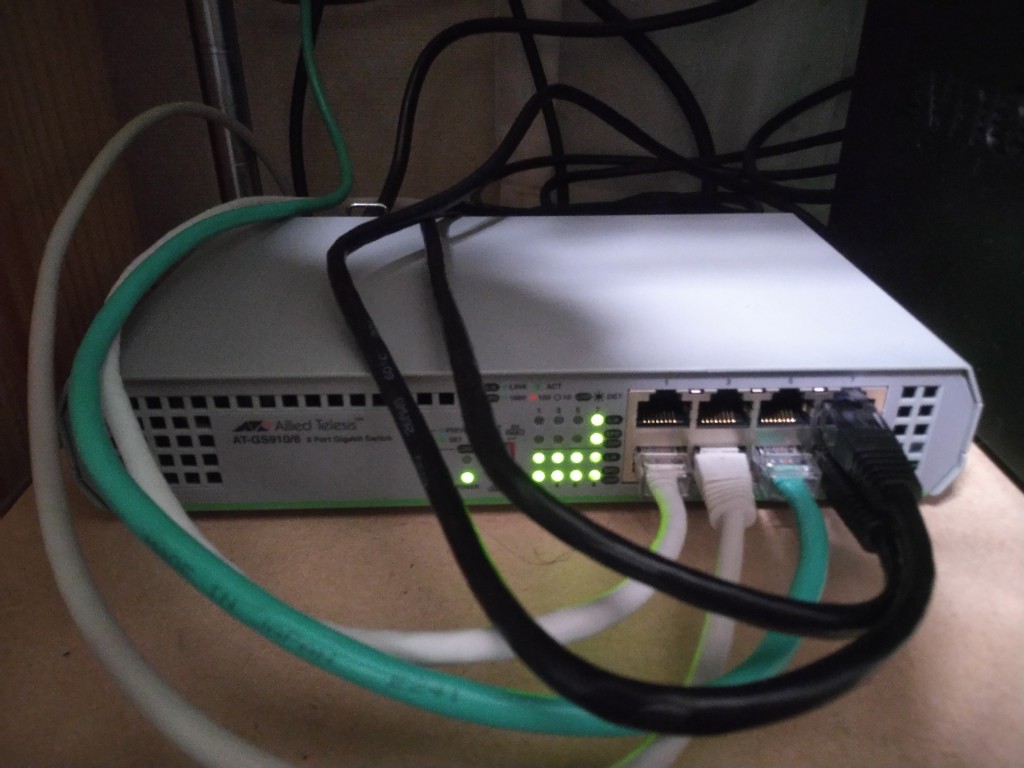

アンマネージドで\15k近くする高級なアライドのGS910/8で、もちろん中古。
アライドの100MスイッチもリビングのTVまわりに長年使ってるけど、トラブルフリーで信頼性抜群。
HUBでネットワークオーディオの音が変わるってのは眉唾物だけど、接触不良のトラブルからは解消された。

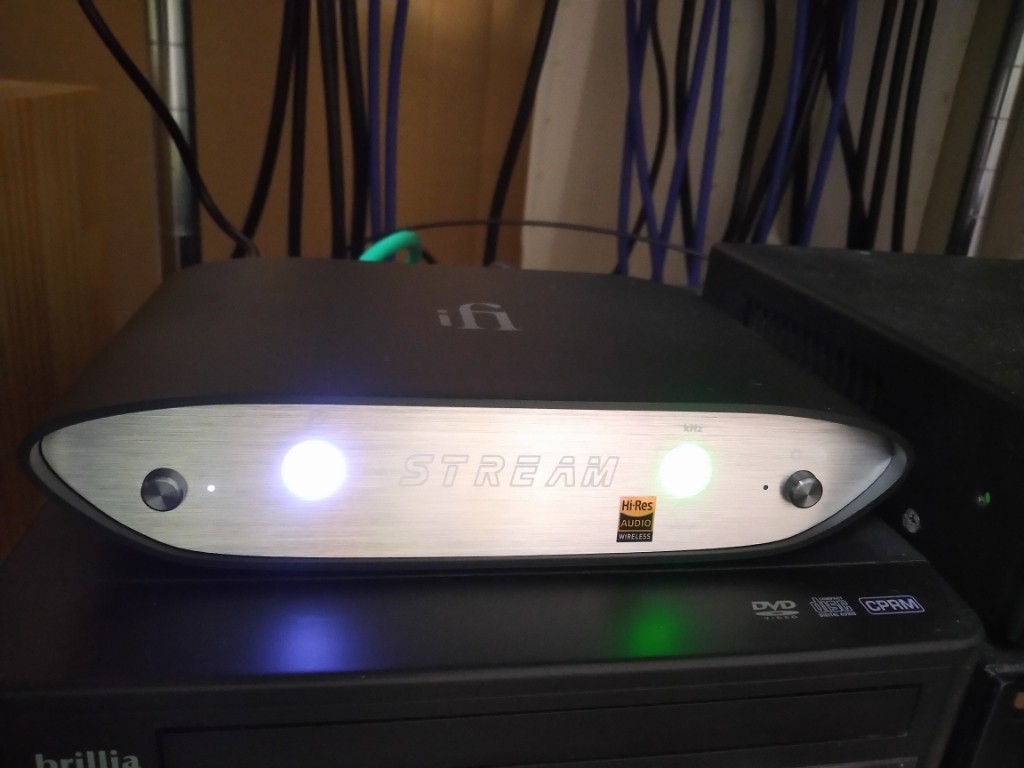

どうやってもBubbluUPNPアプリとの組み合わせがうまくいかないDMRのSD-9を手放してiFi　ZEN　streamに買い替え。
有線LAN刺して電源入れるだけでセットアップ完了。
しかしNASからキューに追加はできるけど再生できない。アプリ変えてもダメ、WEB-UIからでもダメ、再起動してもダメ、と途方に暮れたけど、
ふと思い立ってＮＡＳ再起動したらうまくいった。
原因はわからんけど、やっぱり困ったときは再起動だね。
で、このZEN　streamはOpenhome対応なので、On-Device Playlistで機嫌よく動いてる。
せっかくopenhome対応になったので、KAZOOとかLUMINappも試してみよう。



これでストレスなく音楽が聴ける、と思ったんだけど、プレイリスト追加が遅いのと、初回再生時にちゃんと出力しない不具合が。
一旦停止して再生すると、それ以降は正常になるんだけど。
