整備手帳

作業日：2022年4月3日

GPSアンテナ移設準備

Item: GPSアンテナ移設準備
Author: ぼくちん。

他の整備手帳を見る

目的	修理・故障・メンテナンス
作業	DIY
難易度	初級
作業時間	1時間以内

[大きい写真で見る]

ガラスの割れによりフロントガラス交換をするのですが、次のガラスは熱反射ガラスになる為電波を通さないガラスになります。
今までのアンテナ位置では対応できなくなる為、全て移設できるように下準備します。

[大きい写真で見る]

Aピラーを外して、地デジアンテナのハーネスを以前より多く引き出しました。
次のガラスは地デジアンテナのフィルムを貼り付ける位置が指定されているので、その場所に届くように余裕をもたせています。

[大きい写真で見る]

ダッシュボードに置いていたナビのGPSアンテナ、ビーコンユニット、レーザー取り締まり探知機、全て移設する為に取り外し。

[大きい写真で見る]

レーダー探知機はガラスが変わってから受信状況を見ながら移設するか、交換する為に暫定位置のままです。

[大きい写真で見る]

GPSのアースプレートは再利用できないので、新たに75角のプレートを用意。１枚500円。
このプレートは要らないかも、って思っていましたが、電波を反射してくれるみたいで感度が上がるようです。やはり必要な物なんですね(笑)

今回左のAピラーにGPSアンテナを設置するために少し加工をしてみようと思います。

[大きい写真で見る]

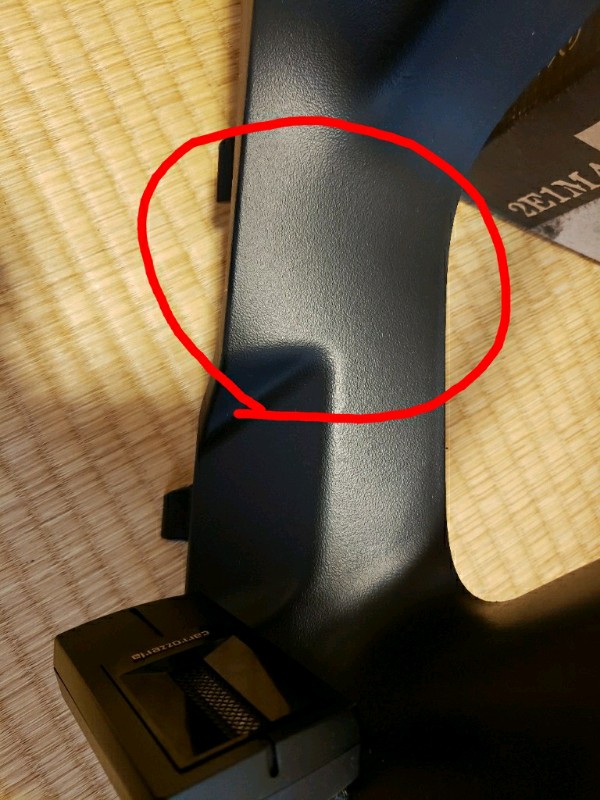

Aピラーの平らな部分にアースプレートを設置しようと思います。
写真は横向きに撮っているので、写真右側が三角窓方向になります。

[大きい写真で見る]

アースプレートを少しカットしてピラーに沿うように少しずつ手で曲げて形を合わせていきます。一気にやるとベコベコになるのでゆっくりやりました。

[大きい写真で見る]

ピラーに貼り付け。粘着を上げる為にアースプレートをヒートガンで少し暖めて貼り付けました。
元々Aピラーはラバースプレーで艶消しブラックに塗装していたので、アースプレートが目立たなくていい感じになりました。この上にナビのGPSアンテナが乗る形になります。
