作業日：2011年8月13日

Ｈ－ＳＴＹＬＥ　サイドスカートの装着♪　②　装着編

次はＨ－ＳＴＹＬＥサイドスカートの装着です。

全面に両面テープが付いてます。
また接着促進のためのプライマーも付属してます。

両面テープだけでは危ないので
フロント側は1つ前の整備手帳の画像②の箇所に
ネジ留め、リアは付属のクリップに、
これまた付属のＭ６タッピングネジを使って固定です。

こんなクリップです。
黒い部分で車体側をつまむようにして挟みます。

サイド部分はこんなステーがあるので
これで車体裏の突起部分にネジ留めします。

拡大図。
ステーの角度は実車に合わせて曲げたりして
微調整が必要です。

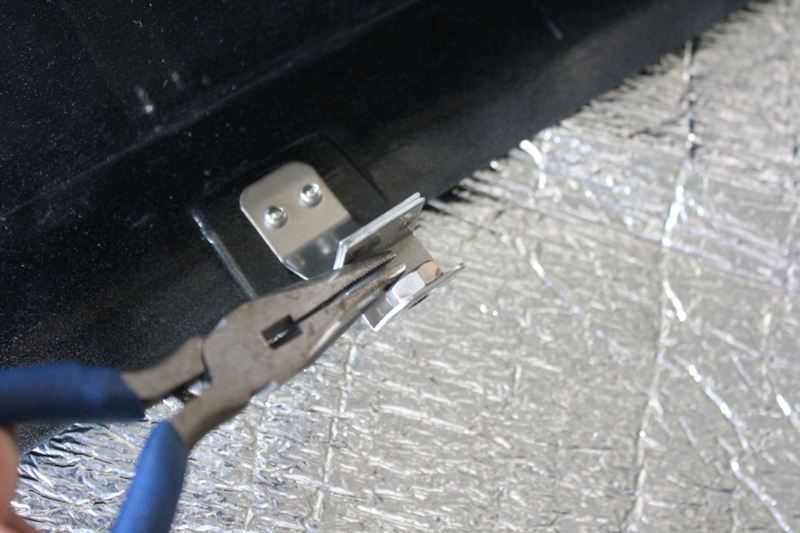

で、突起部分を挟むためのステーのこの隙間を
ペンチで広げてから施工すると楽です。

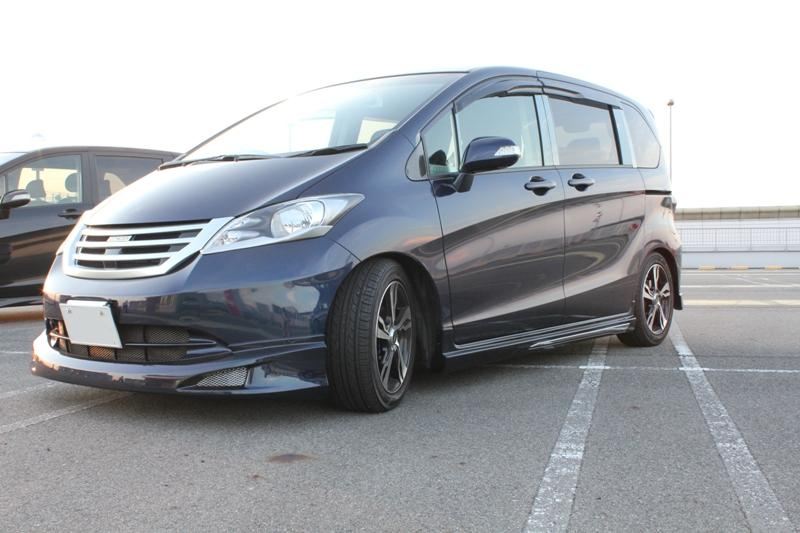

完成図①

完成図②

完成図③

*:.｡☆..｡.(´∀`人)ｴﾍﾍ
