  9. RKステップワゴン　テール4灯化（青春さんVer3.0）　その1 [Muramasa]

Muramasaの愛車 [ホンダ ステップワゴンスパーダ]



整備手帳

作業日：2010年12月19日

RKステップワゴン　テール4灯化（青春さんVer3.0）　その1

他の整備手帳を見る 他の整備手帳を見る

目的 チューニング・カスタム
作業 DIY
難易度

初級
作業時間 1時間以内
1
RKステップワゴン　テール4灯化（青春さんVer3.0）　その1
[大きい写真で見る]
8ヶ月ぶりの整備手帳UPです（汗）

今回はテール4灯化にチャレンジ!!

金曜日のナイトオフで予備学習済みです。

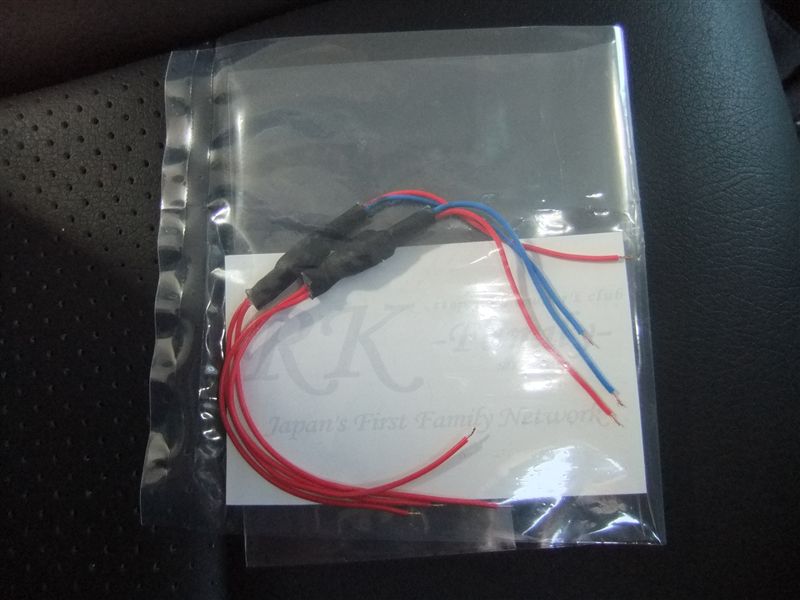

付けるのは青春さんの新作Ver3.0、小さいです。

一緒に青春さんの名刺が入ってました。
2
RKステップワゴン　テール4灯化（青春さんVer3.0）　その1
[大きい写真で見る]

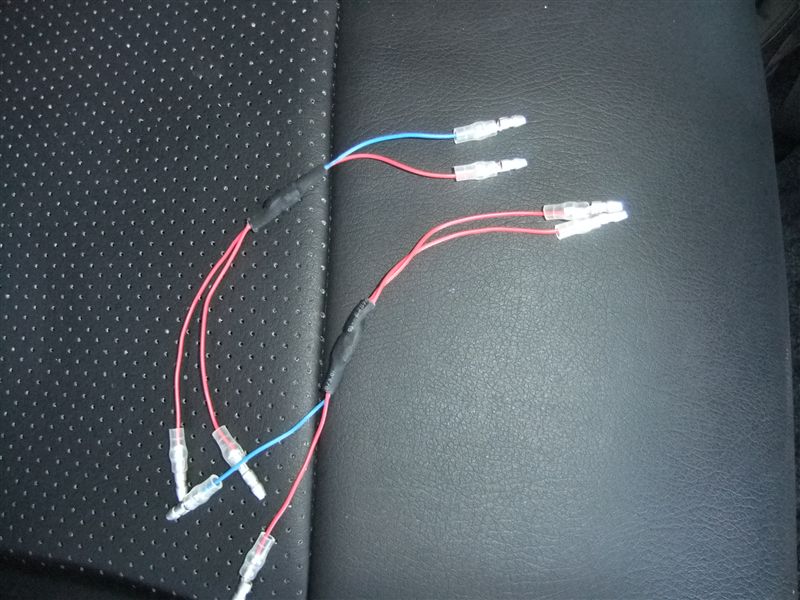

金曜日に作業を見てたらmugenさんが配線にギボシを付けられてたので忠実にマネしました（笑）

配線が細いので注意が必要です。

抜けないように固く圧着しましょう＾＾
3
RKステップワゴン　テール4灯化（青春さんVer3.0）　その1
[大きい写真で見る]
テールレンズはボルト2本とツメ2箇所でとまってます。

まずはこのボルトを取り外します。
4
RKステップワゴン　テール4灯化（青春さんVer3.0）　その1
[大きい写真で見る]

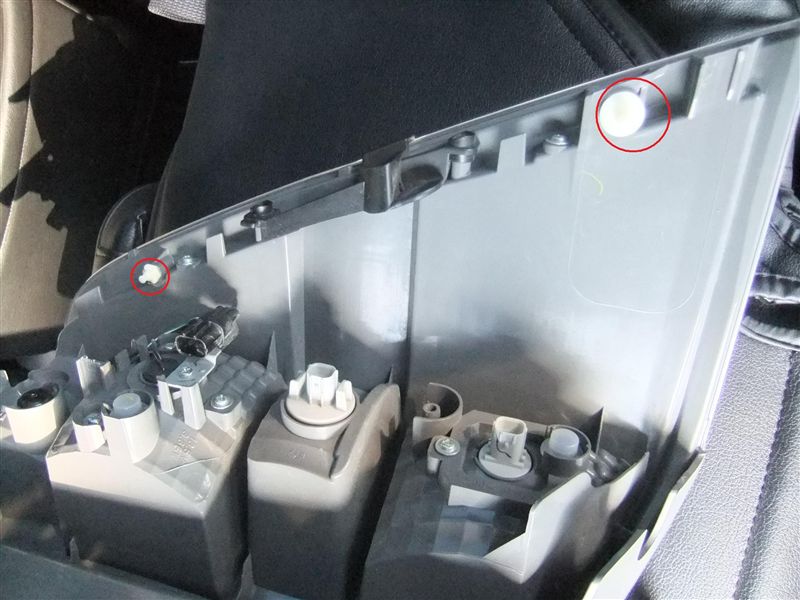

これがツメ（2箇所）です。

ボルトを外した後内側からトントンと軽く（ココ重要!!）叩けば外れます。

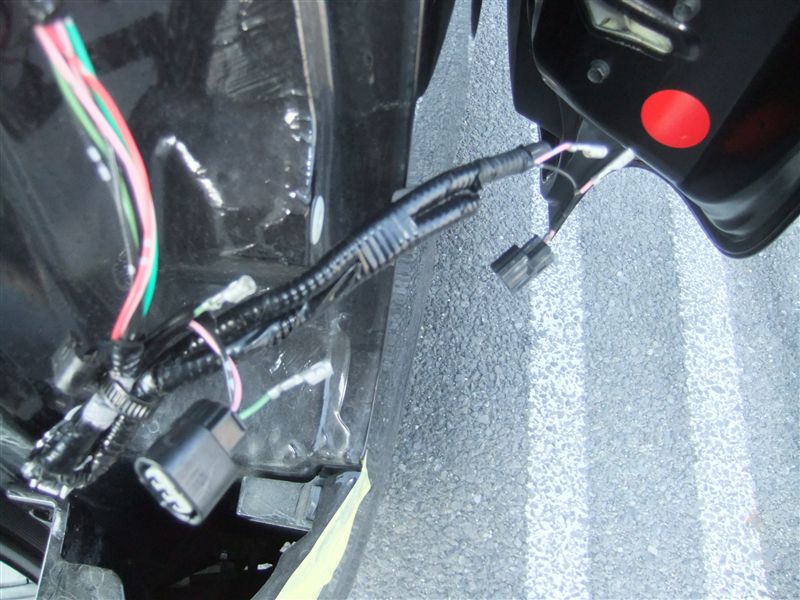

カプラーと配線止めを外せばご覧の通りテール取り外し終了!!
5
RKステップワゴン　テール4灯化（青春さんVer3.0）　その1
[大きい写真で見る]
いよいよ配線加工に入ります。

間違えないように改めて確認!!

こういうときスマートフォンは便利ですよ＾＾
6
RKステップワゴン　テール4灯化（青春さんVer3.0）　その1
[大きい写真で見る]

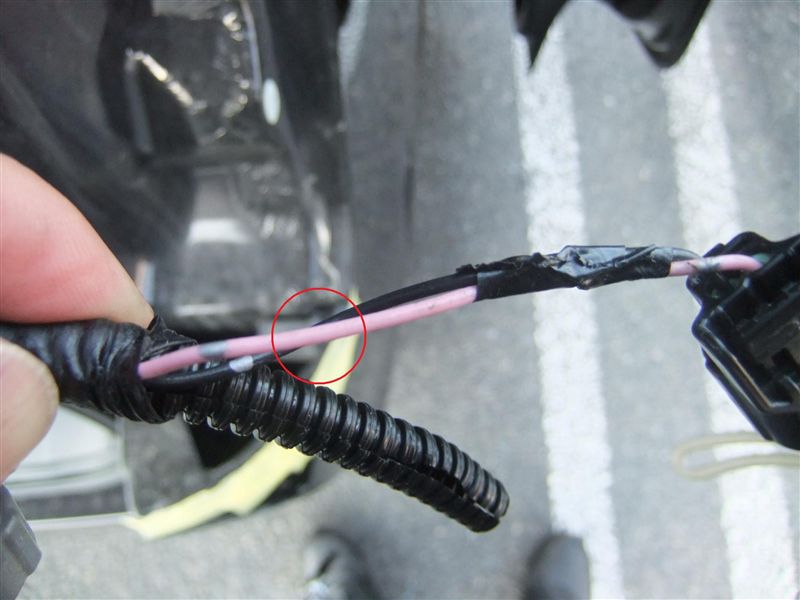

確認したら配線をぶった切ります。

ポジションランプの配線はココ!!

ここに4灯化ユニットの配線が割り込むわけです。
7
RKステップワゴン　テール4灯化（青春さんVer3.0）　その1
[大きい写真で見る]
同じくブレーキランプはココ!!

配線の切断は慎重かつ大胆に!!（笑）
8
RKステップワゴン　テール4灯化（青春さんVer3.0）　その1
[大きい写真で見る]
配線を切断した後、更にギボシ加工をします。

配線を剥くときに強く引っ張りすぎるとカプラーから配線が抜けるので注意が必要です。

あと付けるギボシを間違えないように。

私ですか？大丈夫でしたよ＾＾；

・・・その2に続く
