ここ数週間分をまとめて。

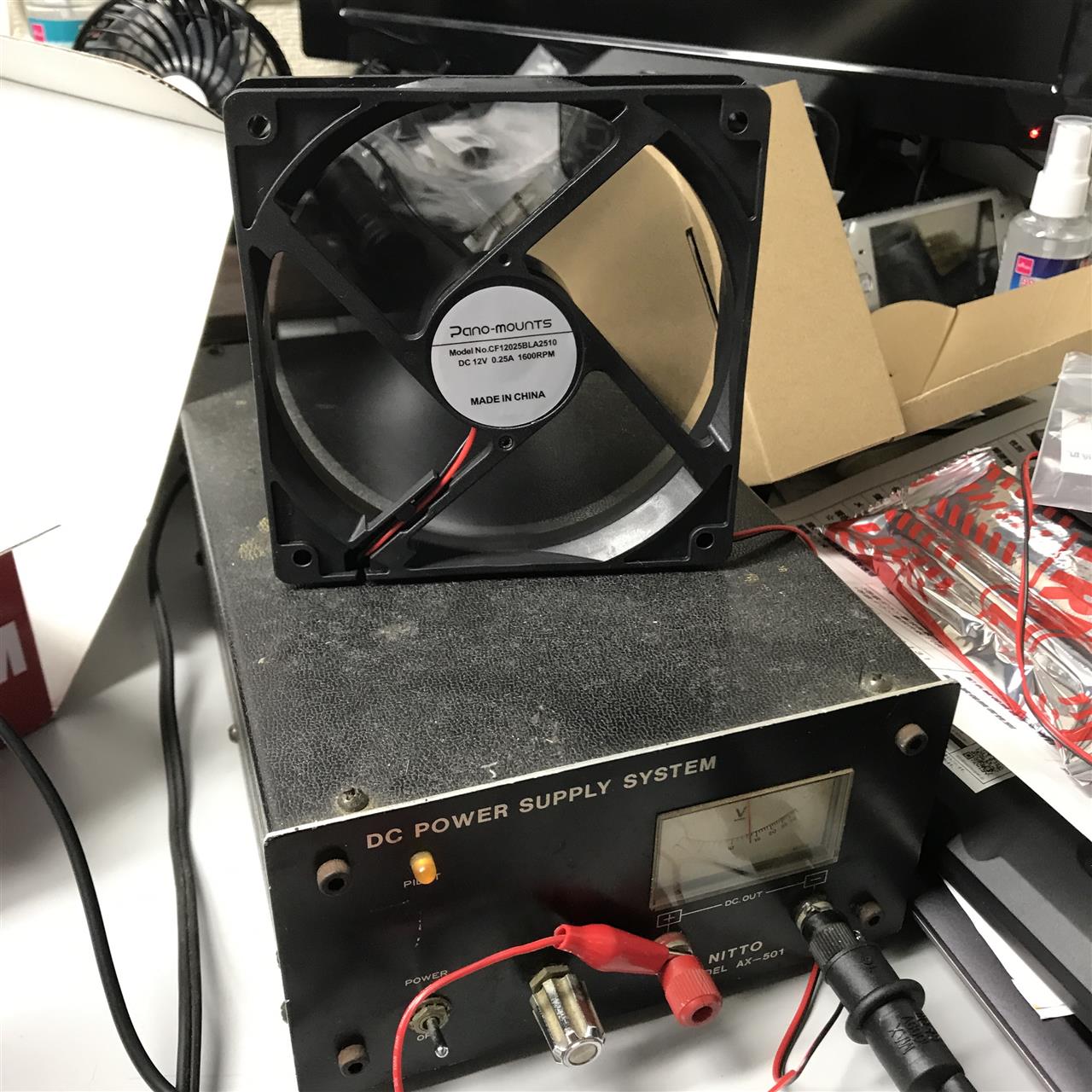

暫定でつけていたUSB仕様のファンを12Vのものに交換します。PC用の12Vファンは正確な12Vで使うような設計でしょうから、自動車に使用する場合エンジンがかかっている時の電圧（13V以上)に対応できていないと思います。




整流ダイオードで0.5Vほど電圧降下が見込まれるのでこれを２個直列に使用しました。

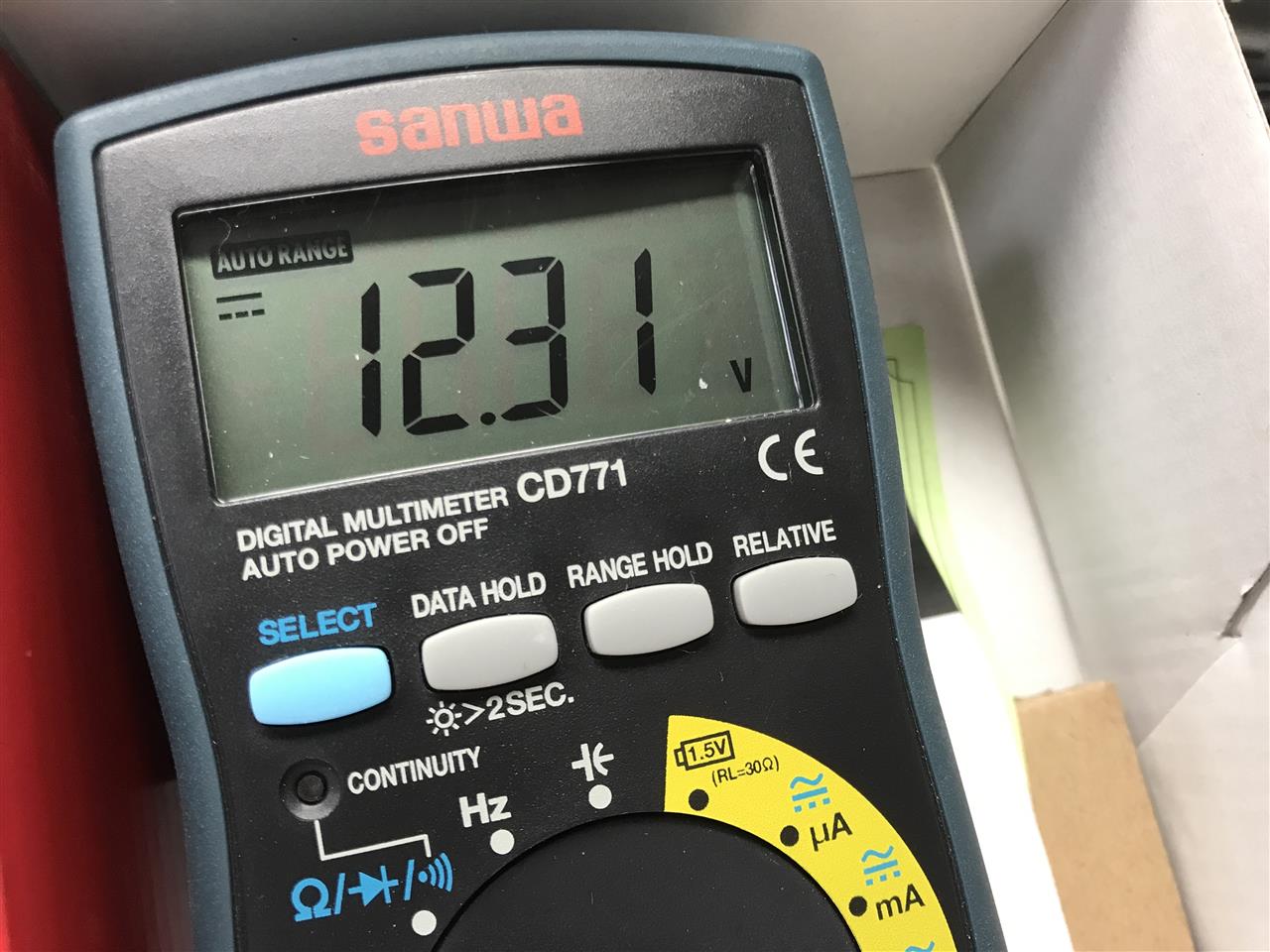

エンジン始動時で12.31Vに落ち着きました。これで様子を見ます。







ファンの吸気口には排気ダクト用の「ガラリ」を加工して使いました。ただ短く切っただけです。




裏はこんな感じ。穴に刺さる部分にはスポンジ上のクッションテープを用い、きつめにはまるように。
色が白かクリーム色しかなかったので、後日塗装します。

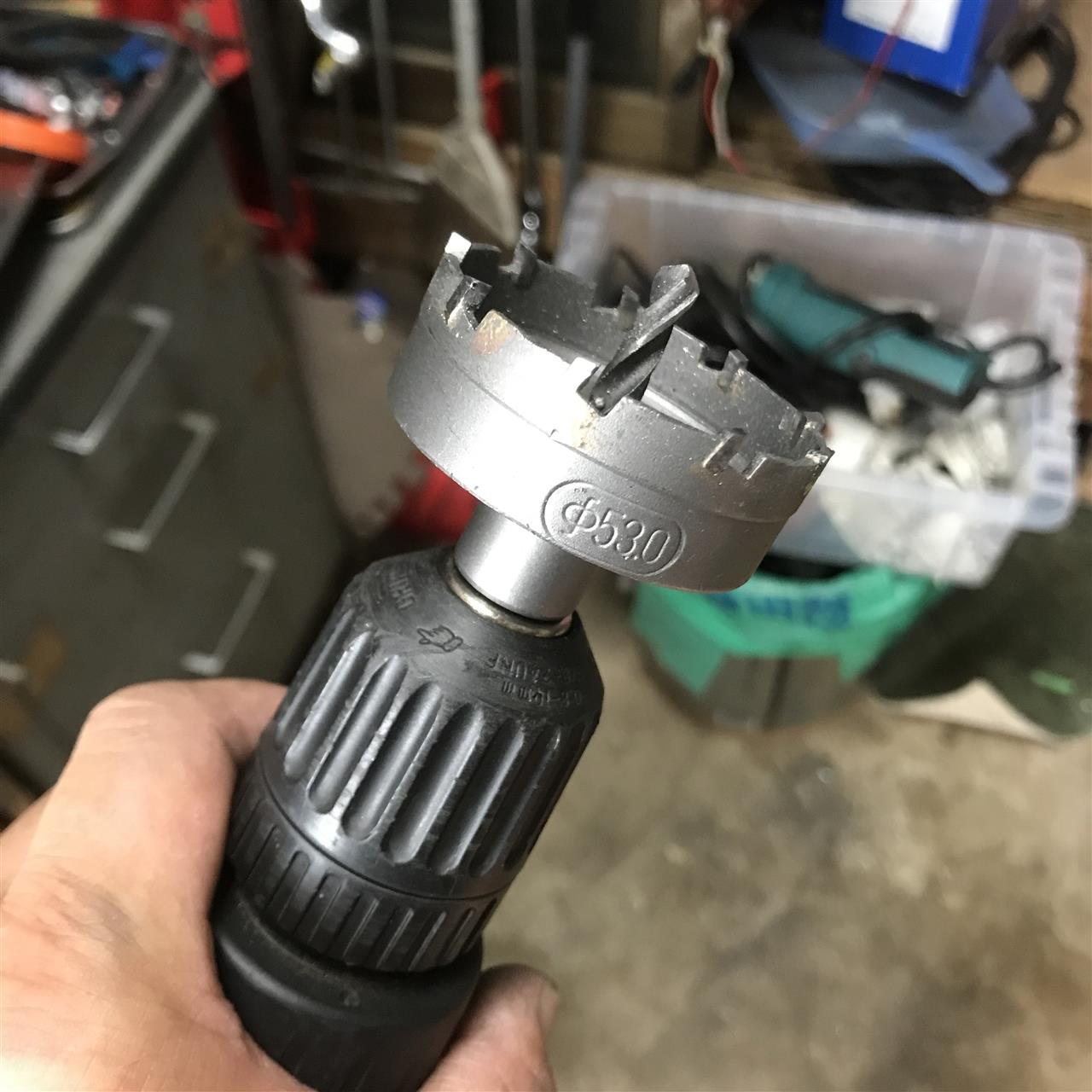

53mmのホルソーで、

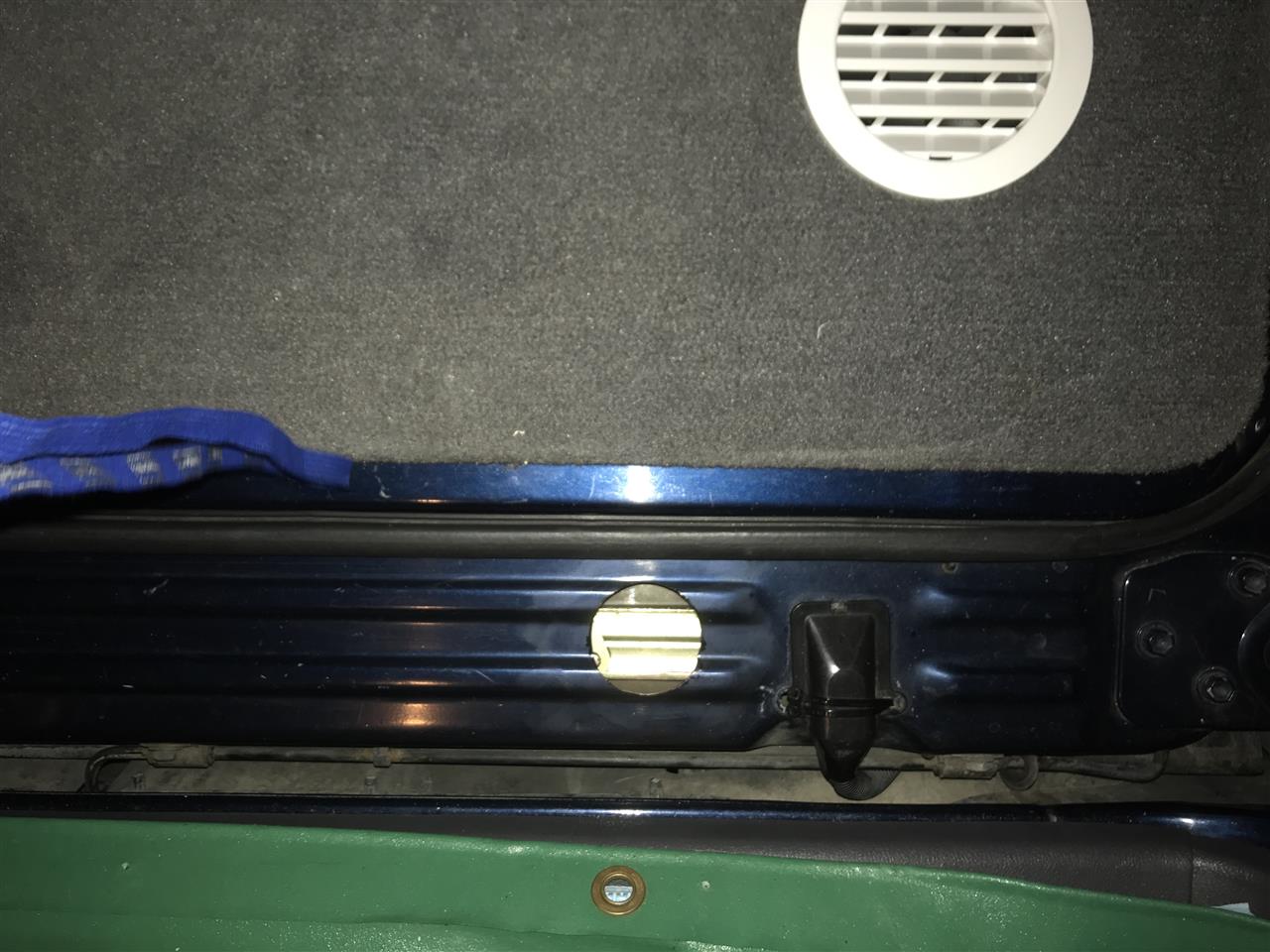

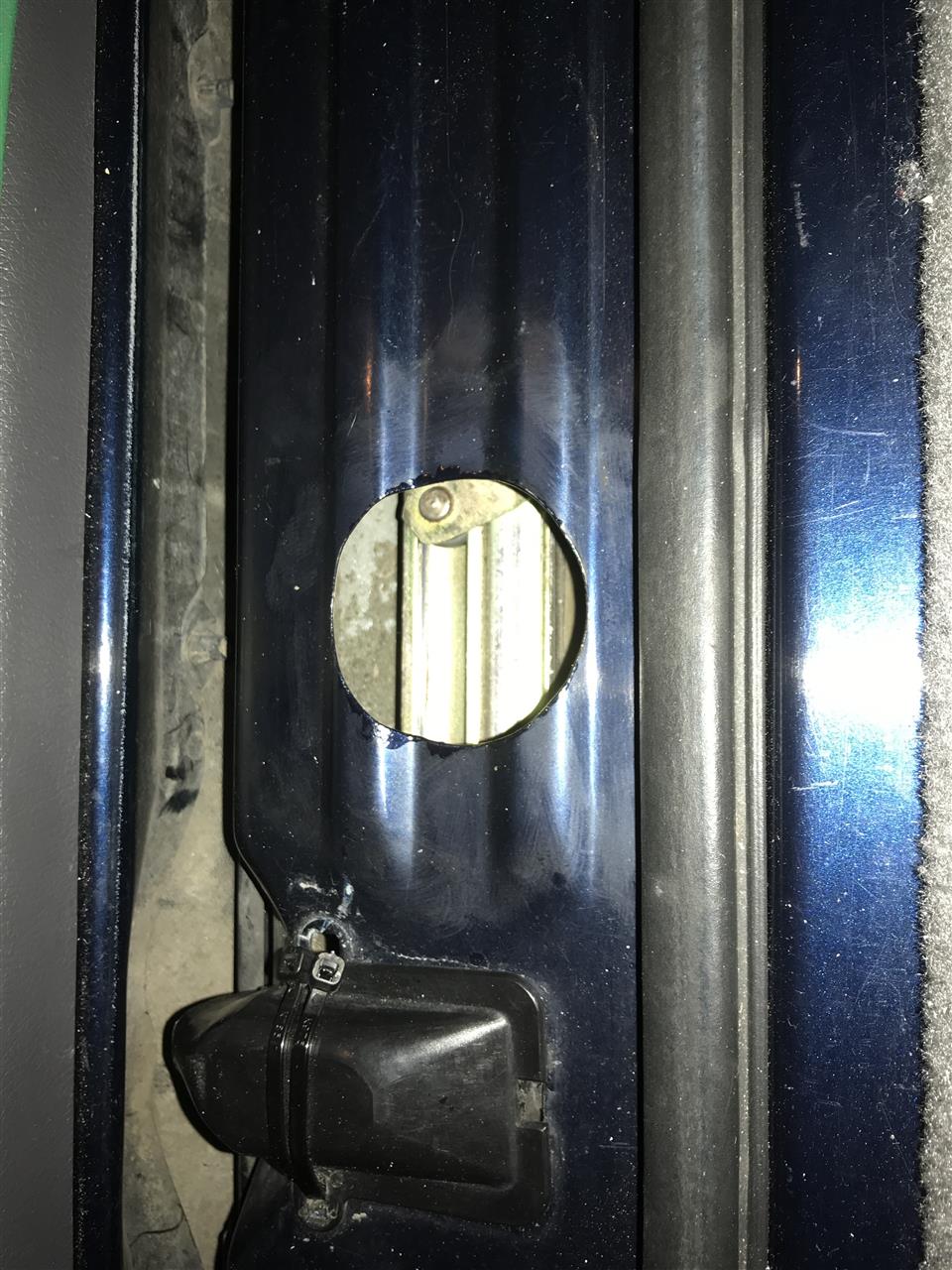

排気口を開けます。この部分はドアゴムパッキンの外になるので車外になります。




ここの部分も何かしなくては。ネズミや虫が侵入することもあるかもしれません。後日考えます。

今日はここまで

7月5-6日の記事です。
断熱と防音の続きです。

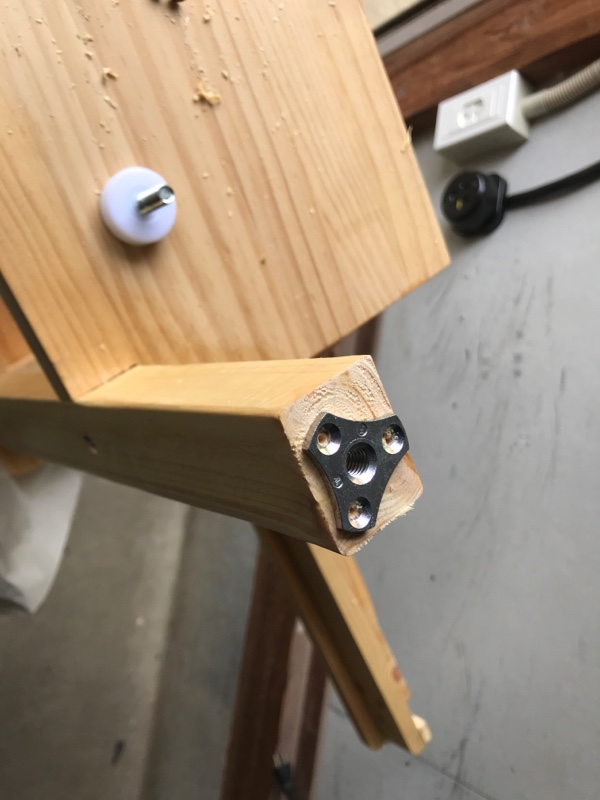

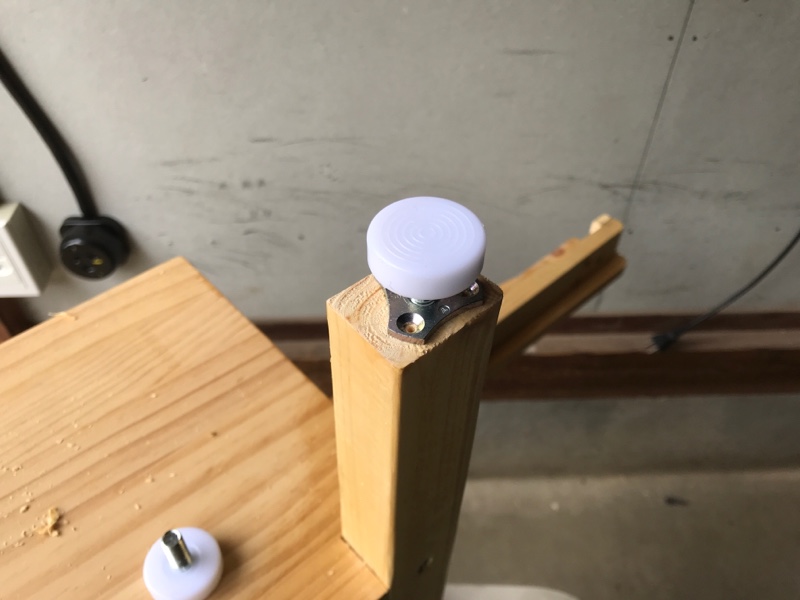

せっかく設置した棚ですが、断熱材を入れた関係で位置がズレてしまいました。調整できるように足をつけました





これなら微調整できるので簡単に水平が出せます

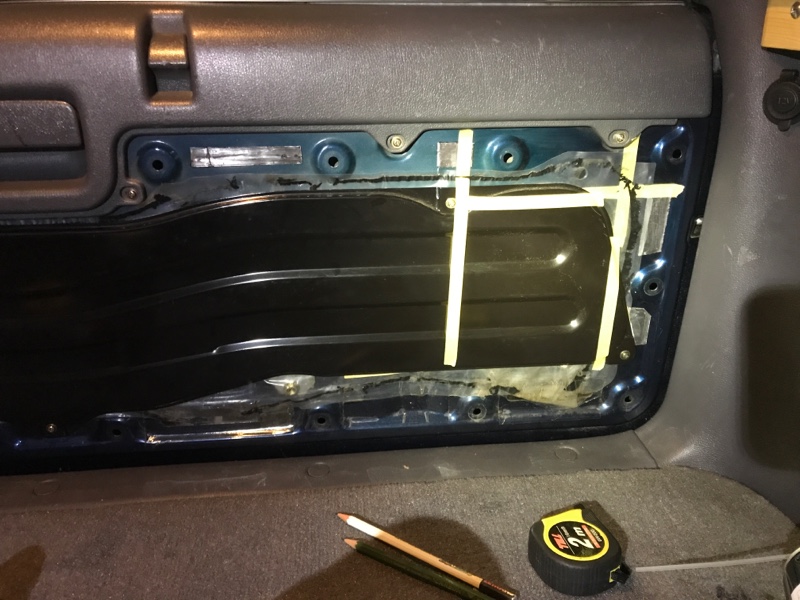

テールゲートに換気用のファンをつけます。化粧ボードを外して中の鉄板に穴を開けます。マスキングテープで位置を決めました。ファンは12cmの物を使います

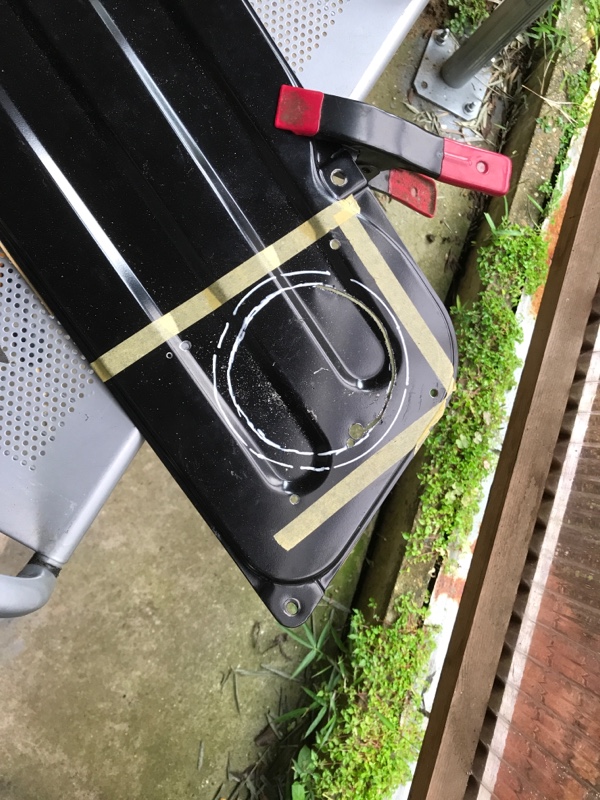

ペイントマーカーでカットラインを描きました

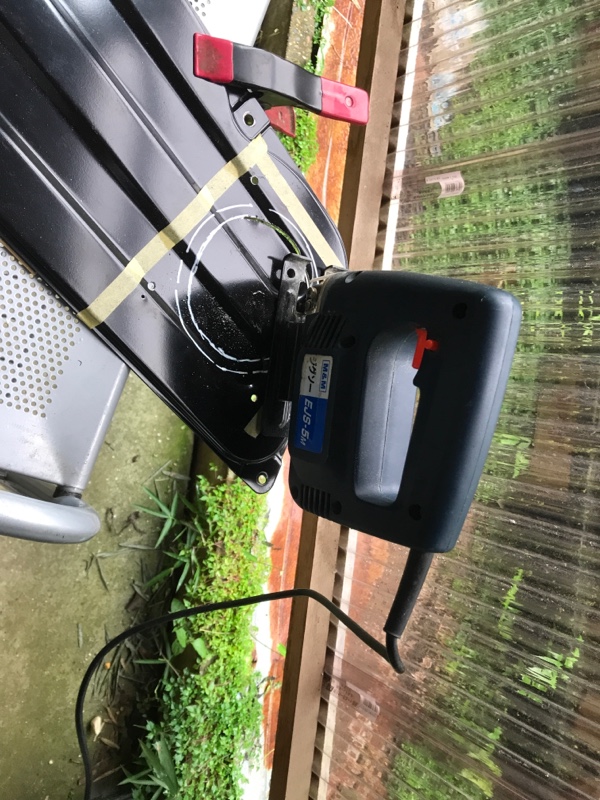

ジグソーでカットします。金属用の刃は木工曲線用と違い細くないので基本曲がりません、このくらいのRだとムズイです。小刻みに前後させるのと、内傾斜させて誤魔化しながらなんとかカットしました。



切り口は棒やすりで整形しました。切りっぱなしでは怪我をしやすいのでその防止の意味もあります。




左右開けました。

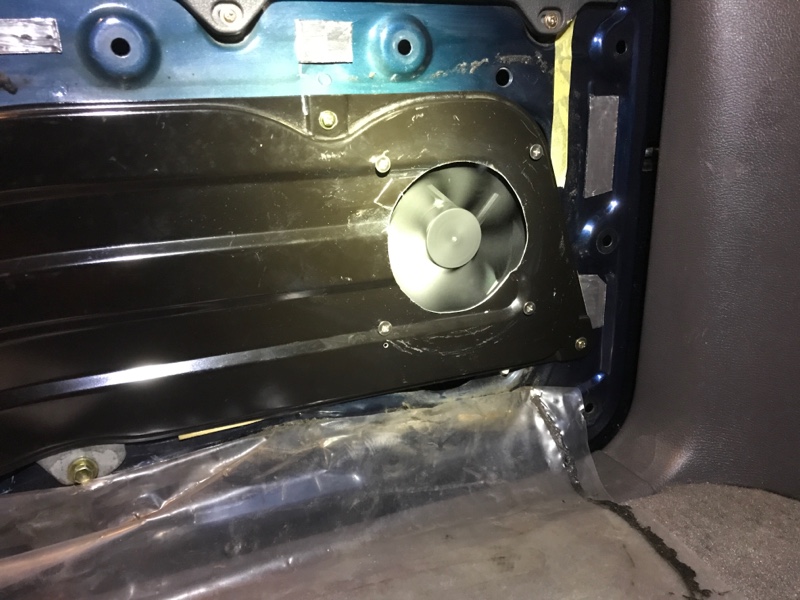

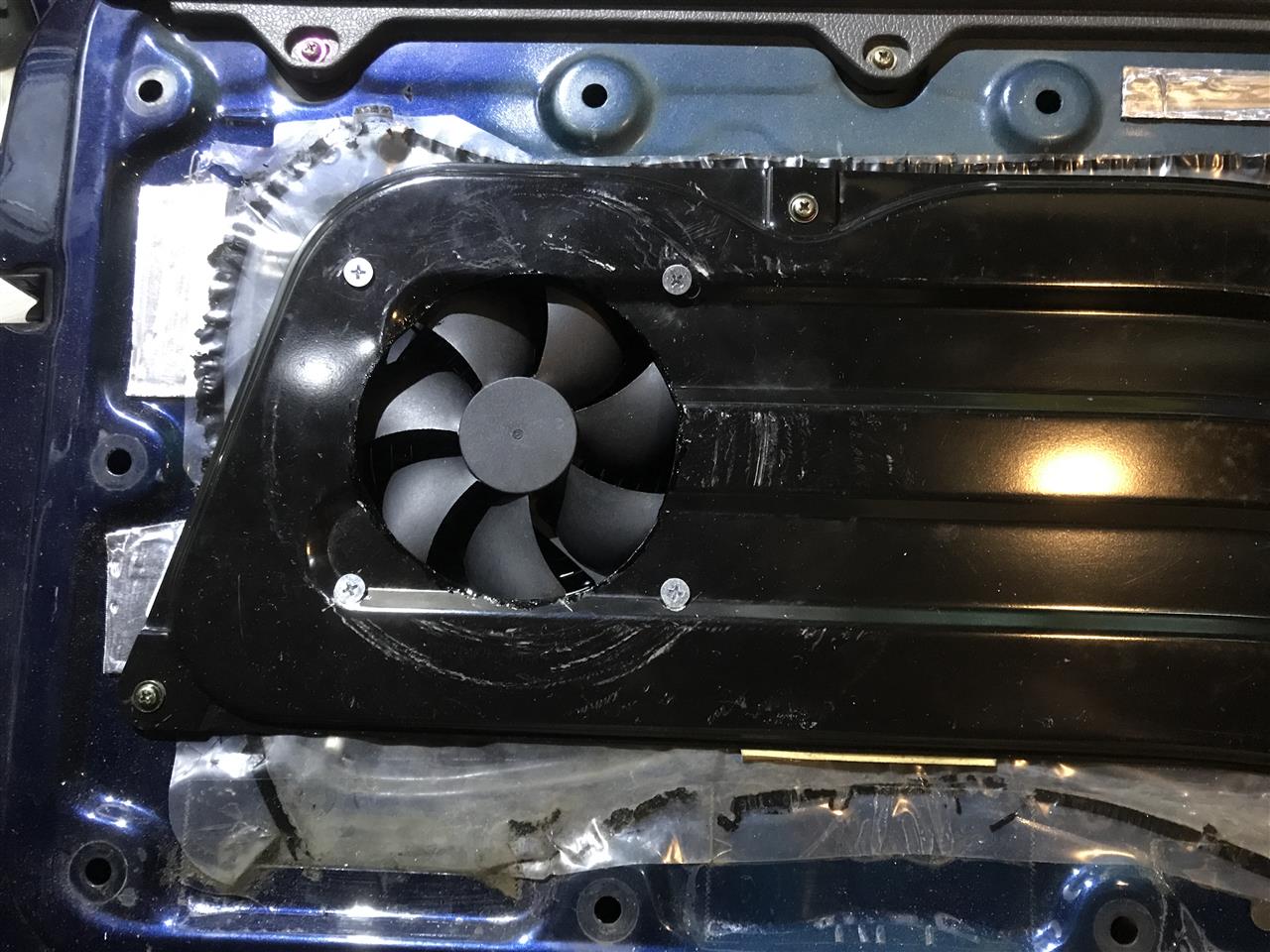

実際にファンを取り付けてみました。

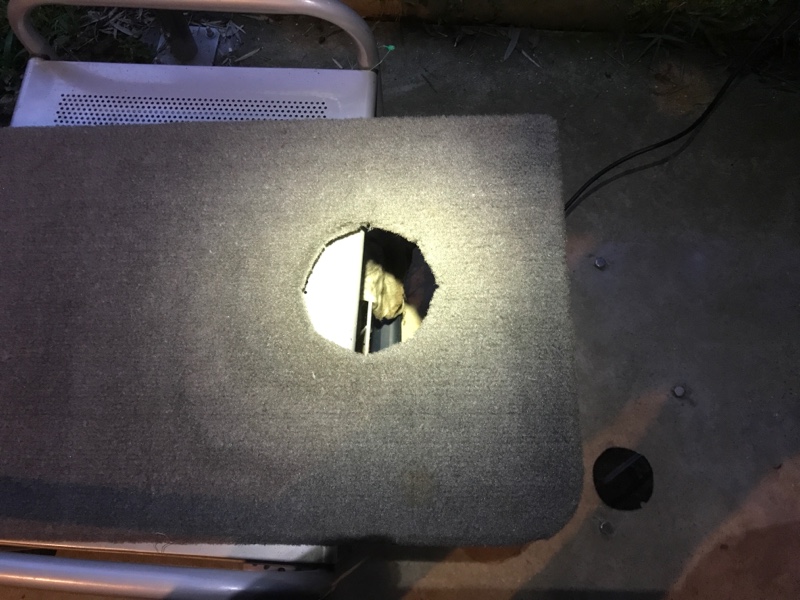

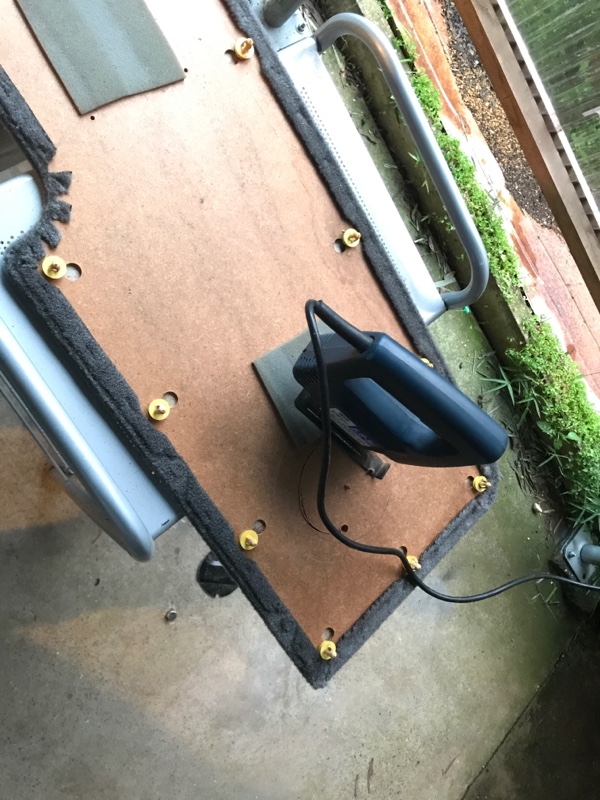

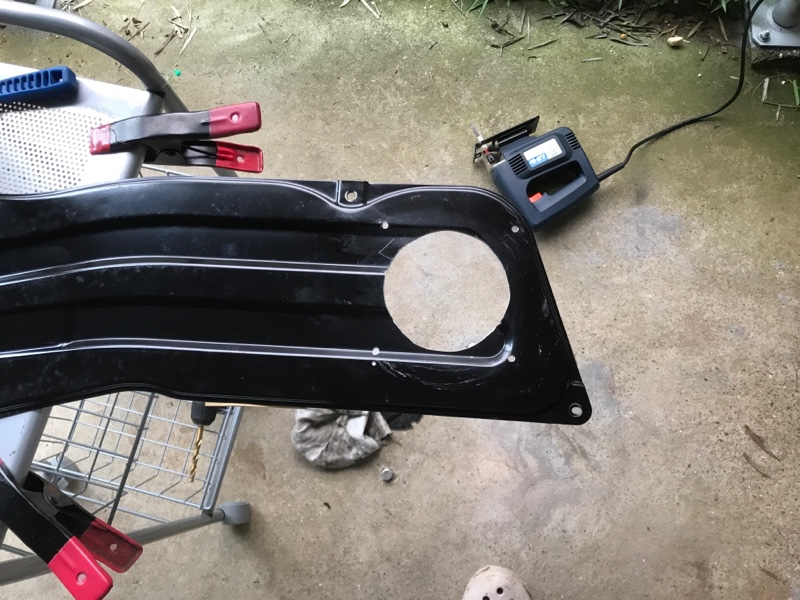

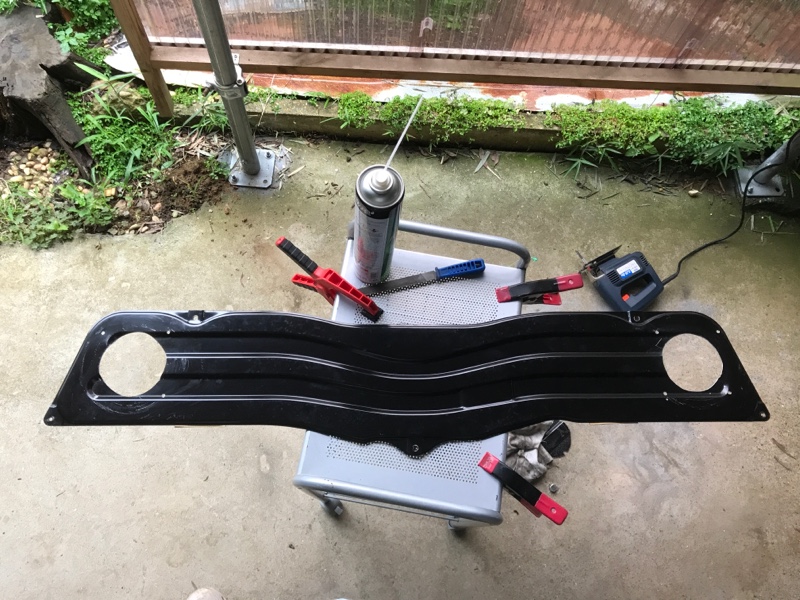

化粧ボードにも穴を開けます

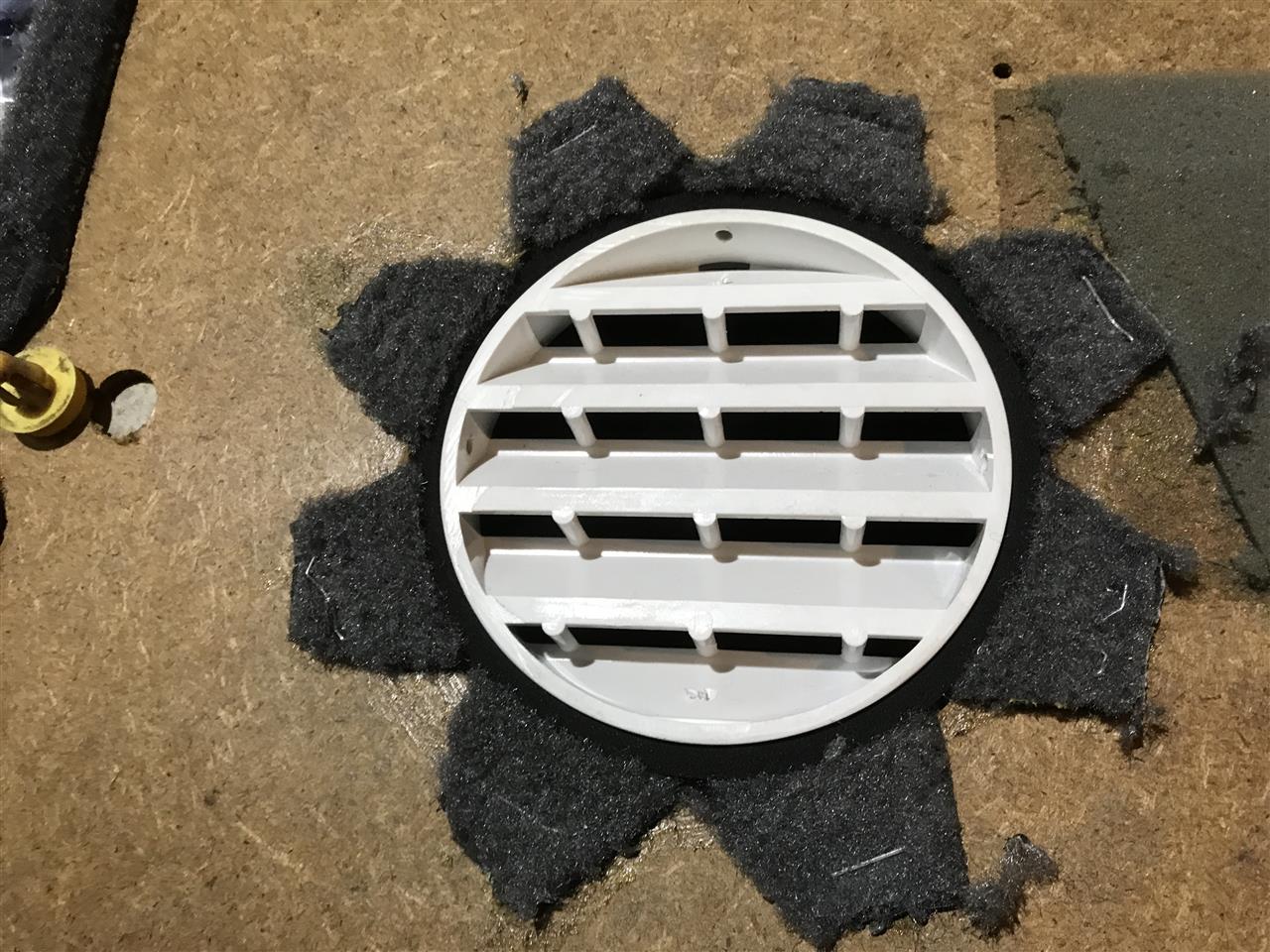

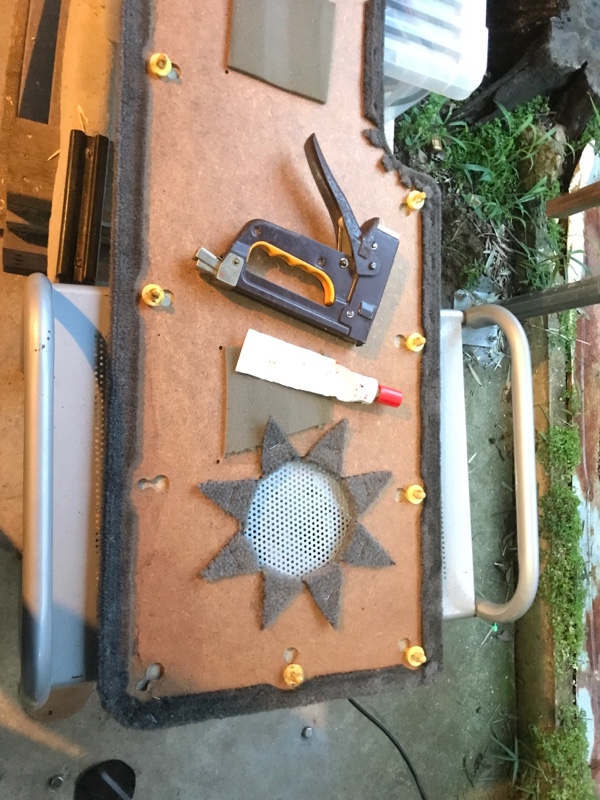

カーペットは切り取らずに放射状にカット、後ろにまわしてボンドとタッカーで固定。




真円ではないけどまあ、こんなもんでしょう

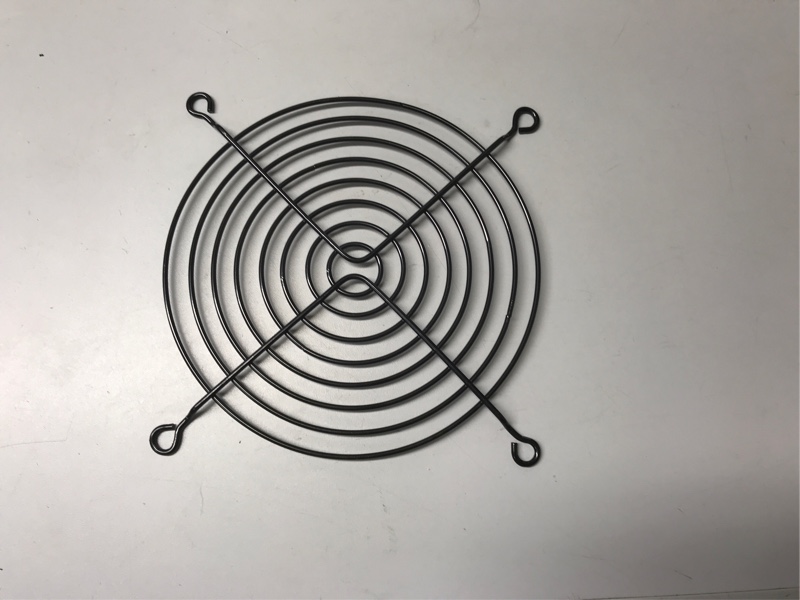

ファンに付属のファンガードでは強度がなく。
ハイエースのようにテールゲートが跳ね上げ式の車ならそれでも良いのですがこの型のサーフはトラックのアオリのように下に開きます。上に物が載ることも考えなくてはなりません。

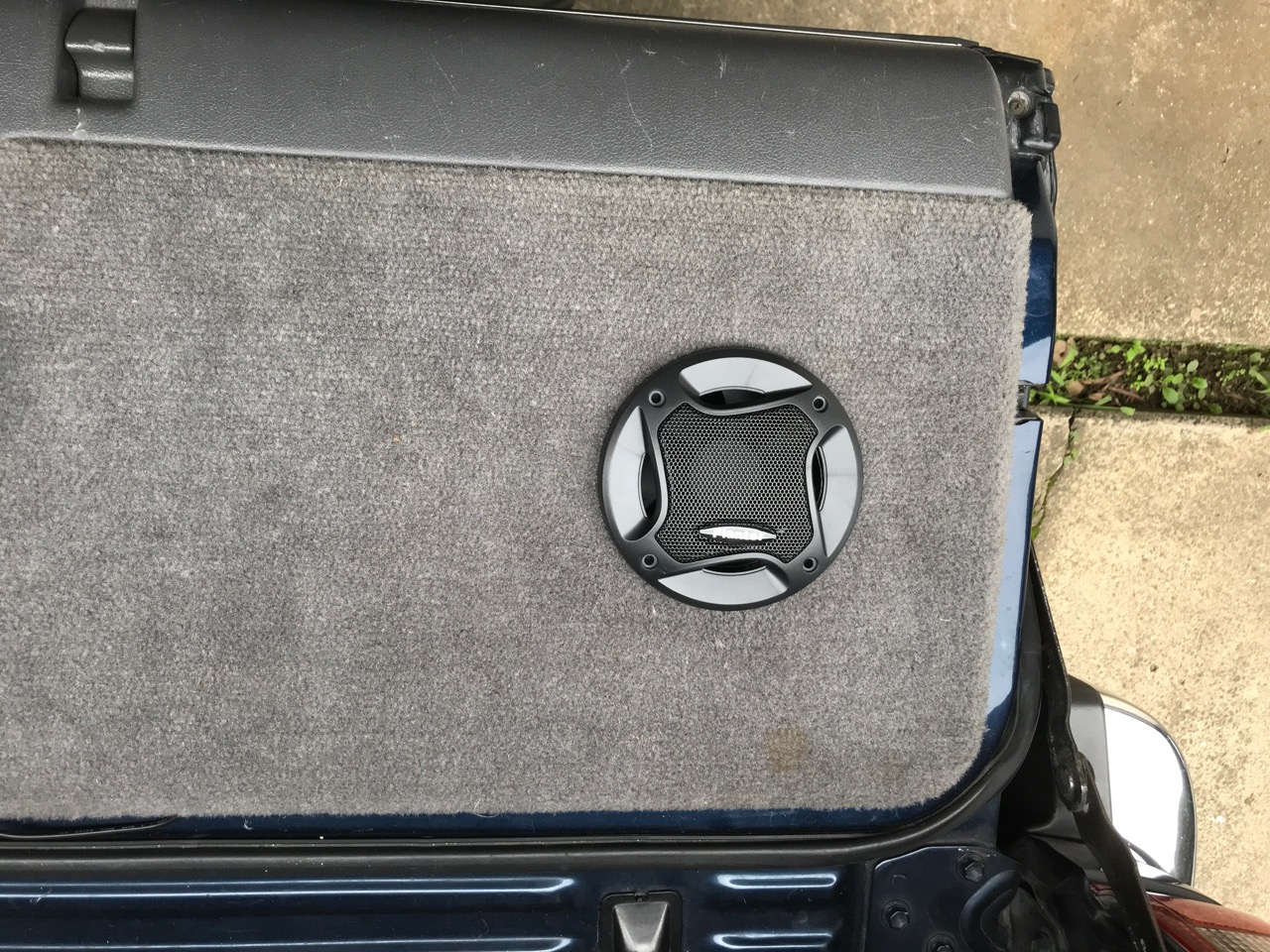

スピーカーのグリルを当てがってみました。デザイン的にはokなんですが、強度がないので却下ですね。

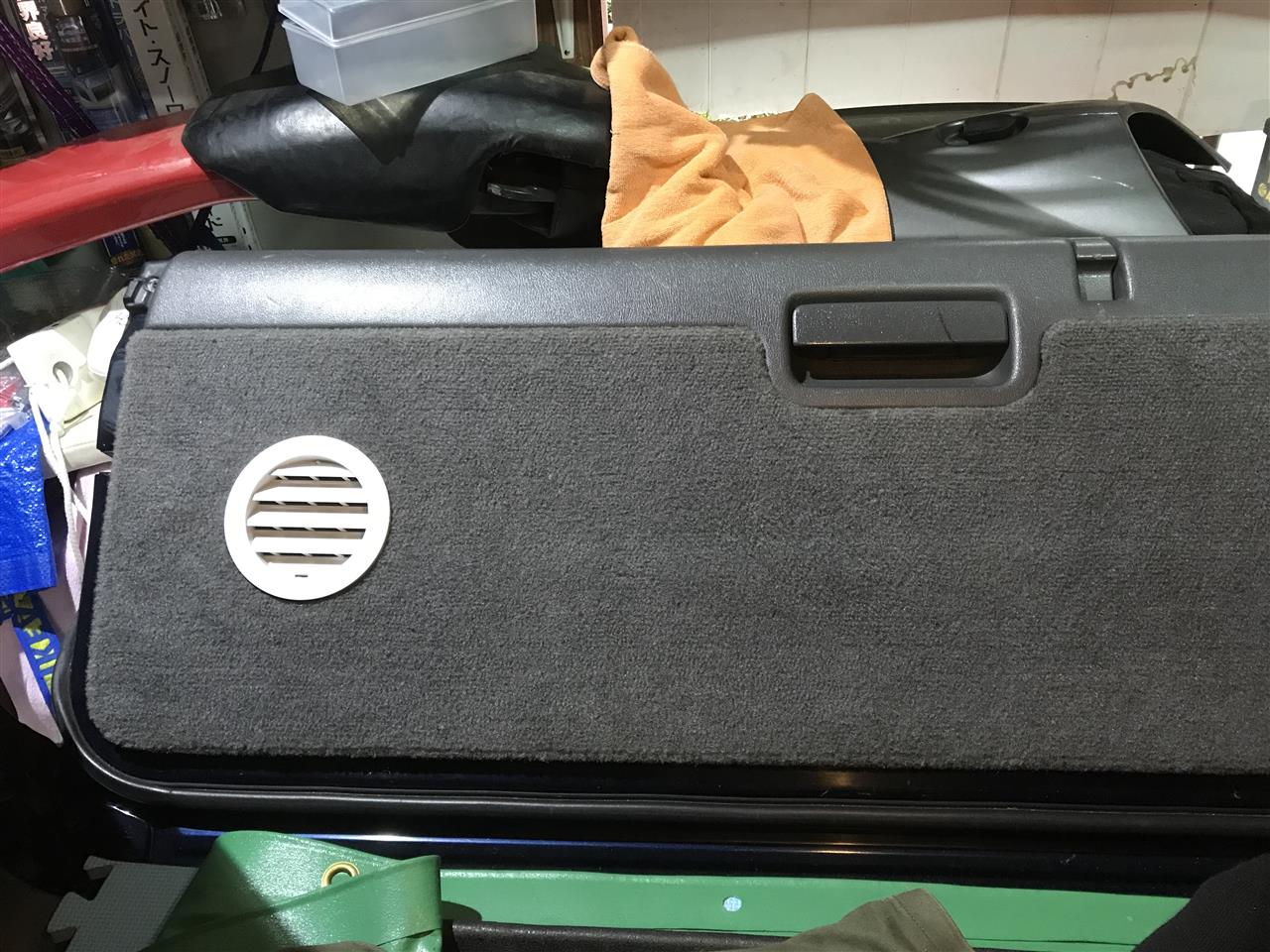

実際には排気ダクト用の「ガラリ」でなんとかなりそうです




ひとまず配線を先に進めます。
テールゲートの下半分の写真です。

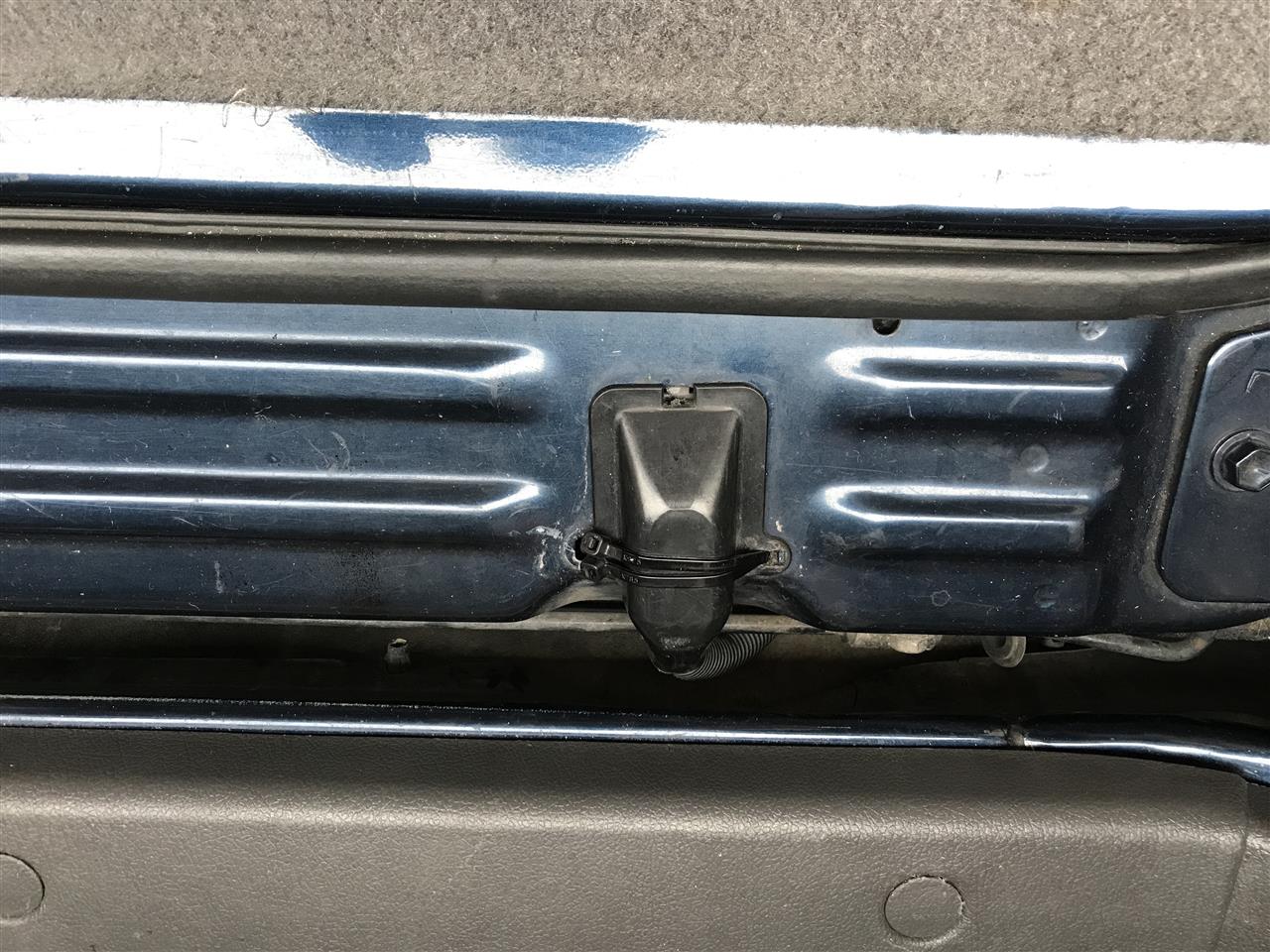

下の方にハーネスの出口がありますので、ここから引き込みます。

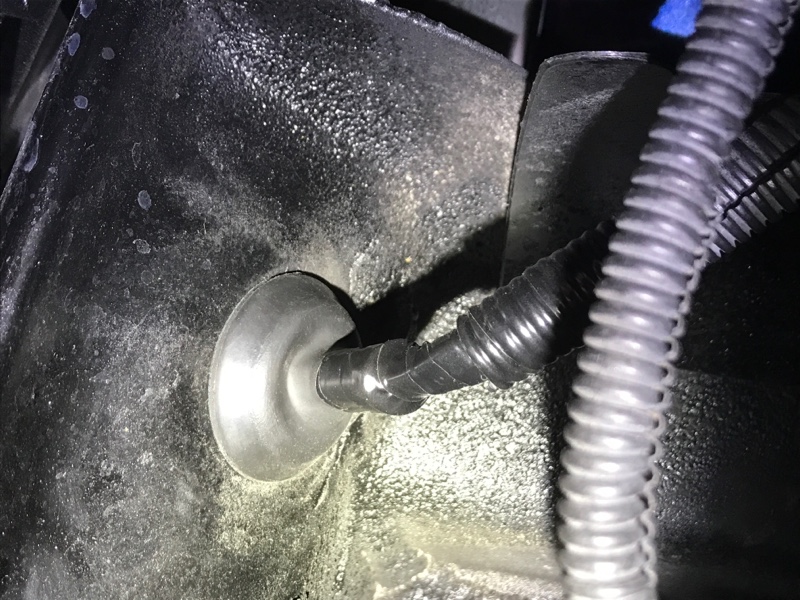

テールゲートから出た配線は、バンパー下を左サイドに通り車両内部へ。このゴムのグロメットの中を配線を通します
写真はすでに通したあとで、防水のためにテープで巻いたところです。

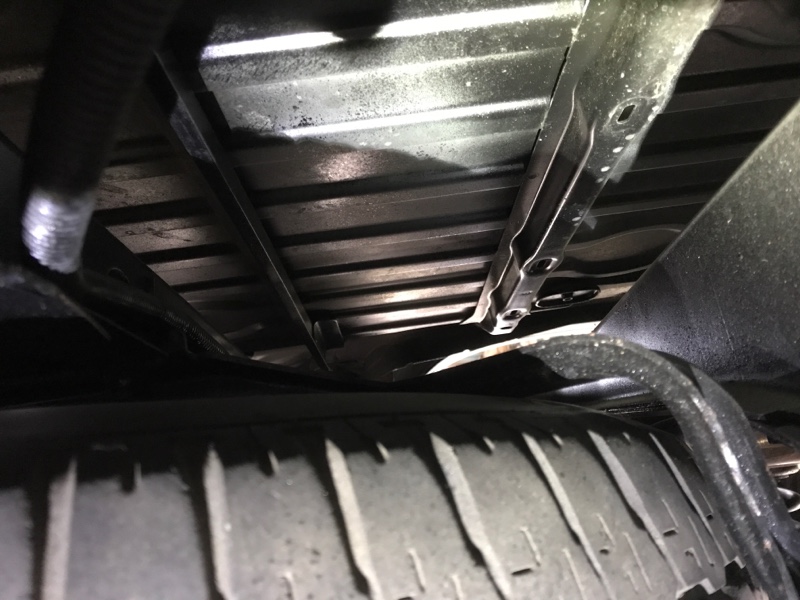

スペアタイヤ上部に結構余裕あります。リチウム電池は横置き可能なんで十分入りますね。将来の課題ですね。

今回はここまで。

6/22〜7/1までの記事です。

先日はサーフの荷台部分、左側に棚と言いますか、テーブルっぽいものを作りました。

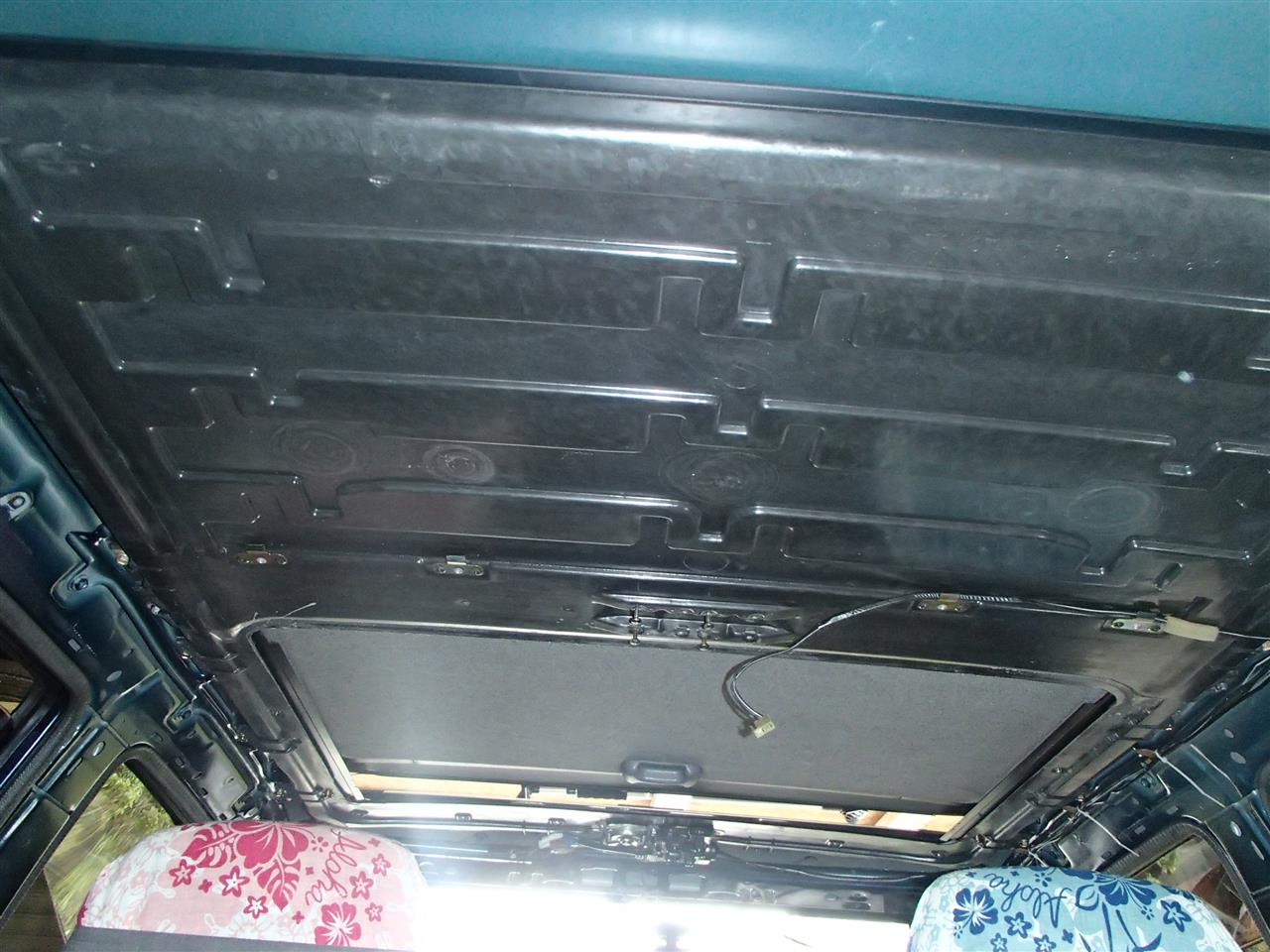

設置してからアレなんですが、結局一旦バラしまして、天井を剥がしまして断熱と防音の施行することに。
車中泊仕様ではないと皆には言ってますが。

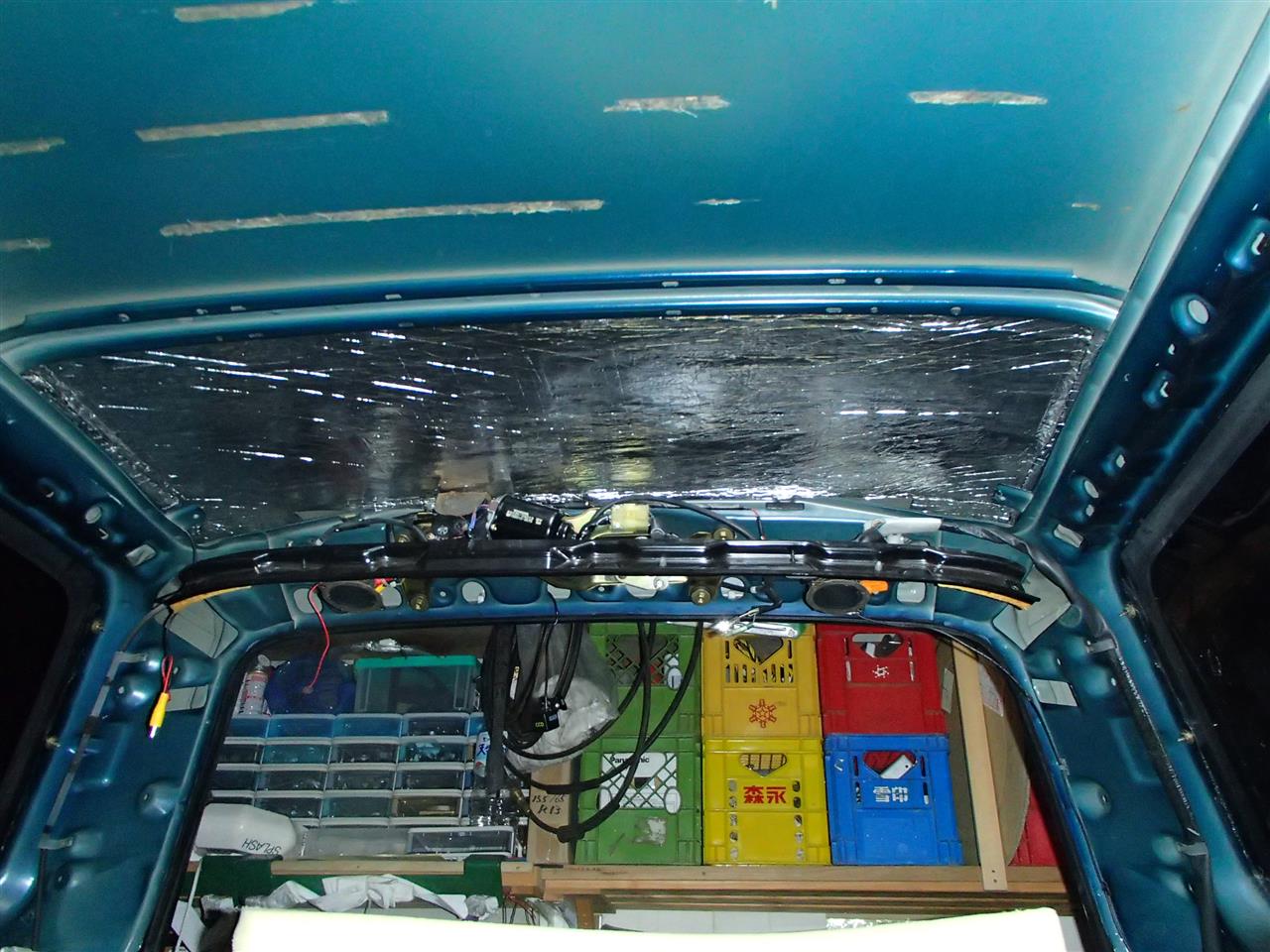

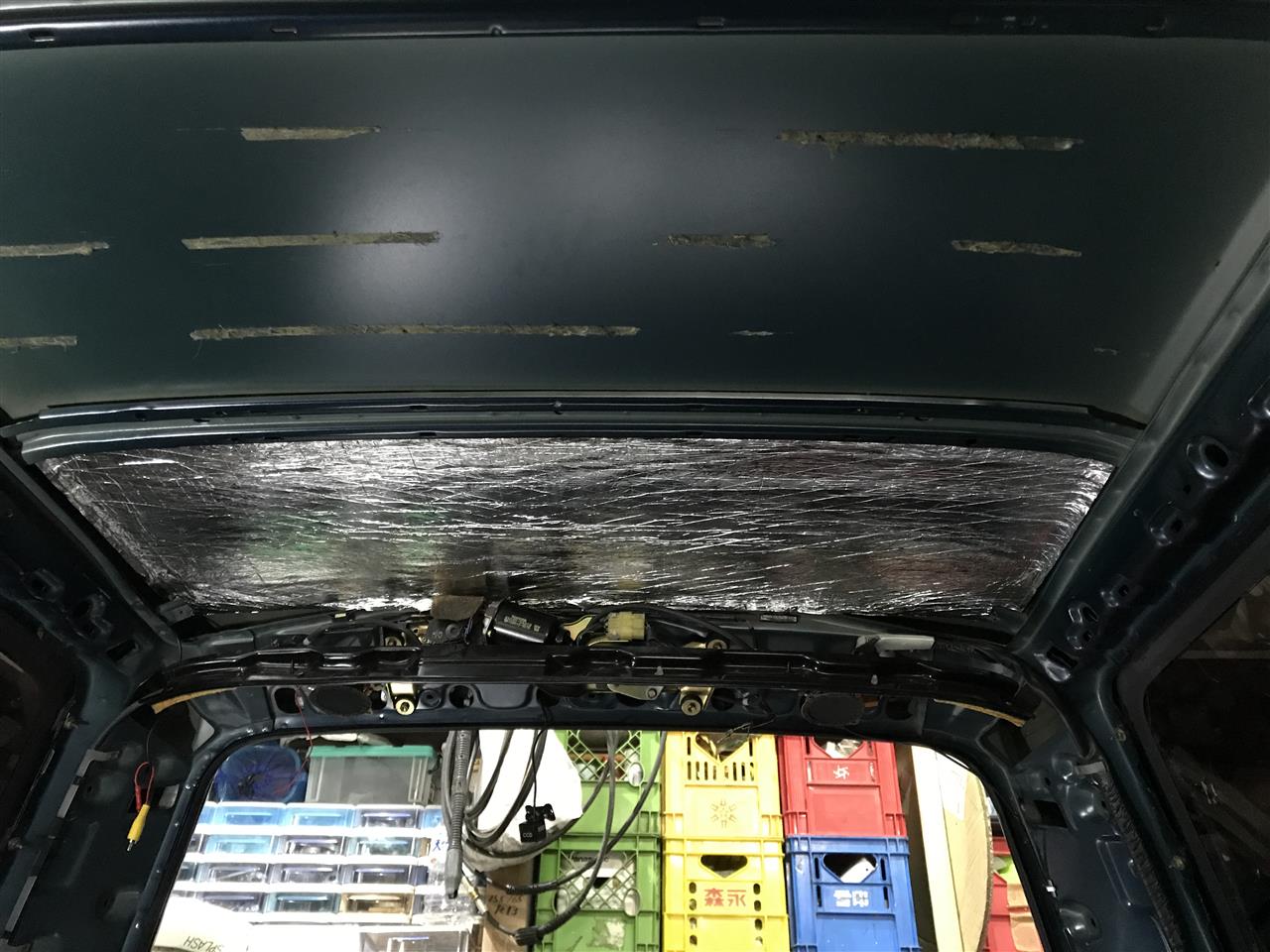

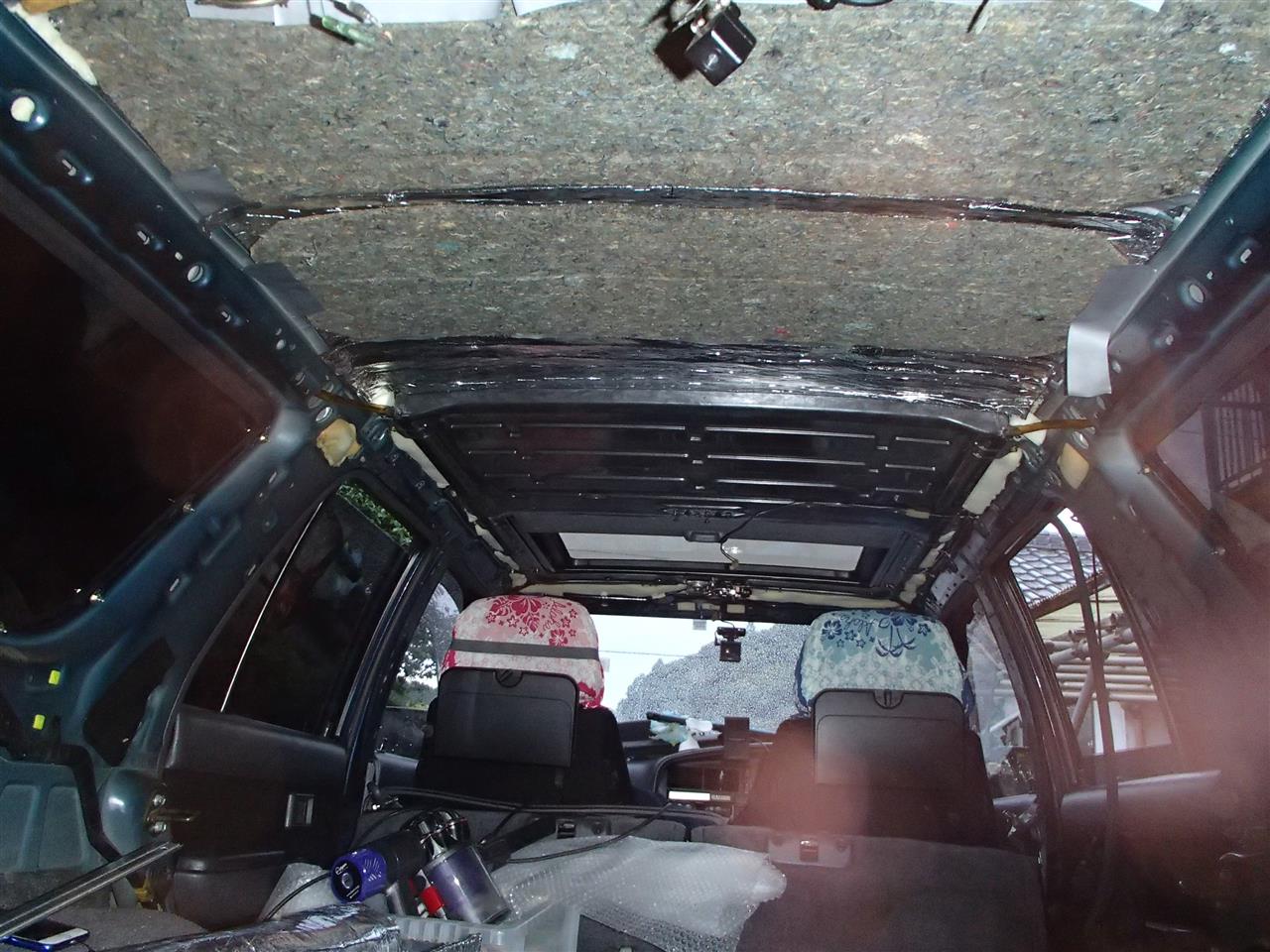

Amazonで購入した断熱・防音のマットを貼ってみました。

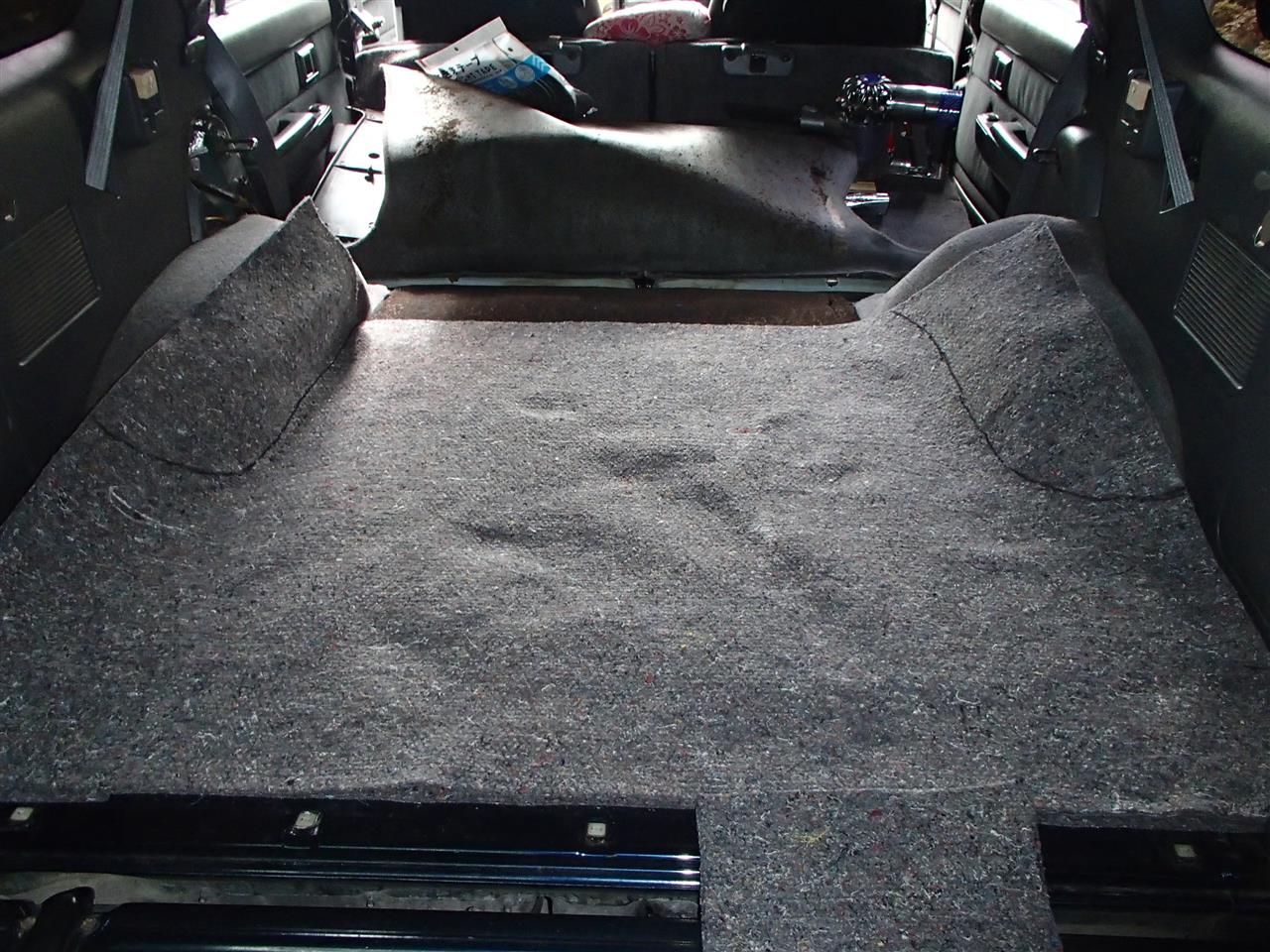

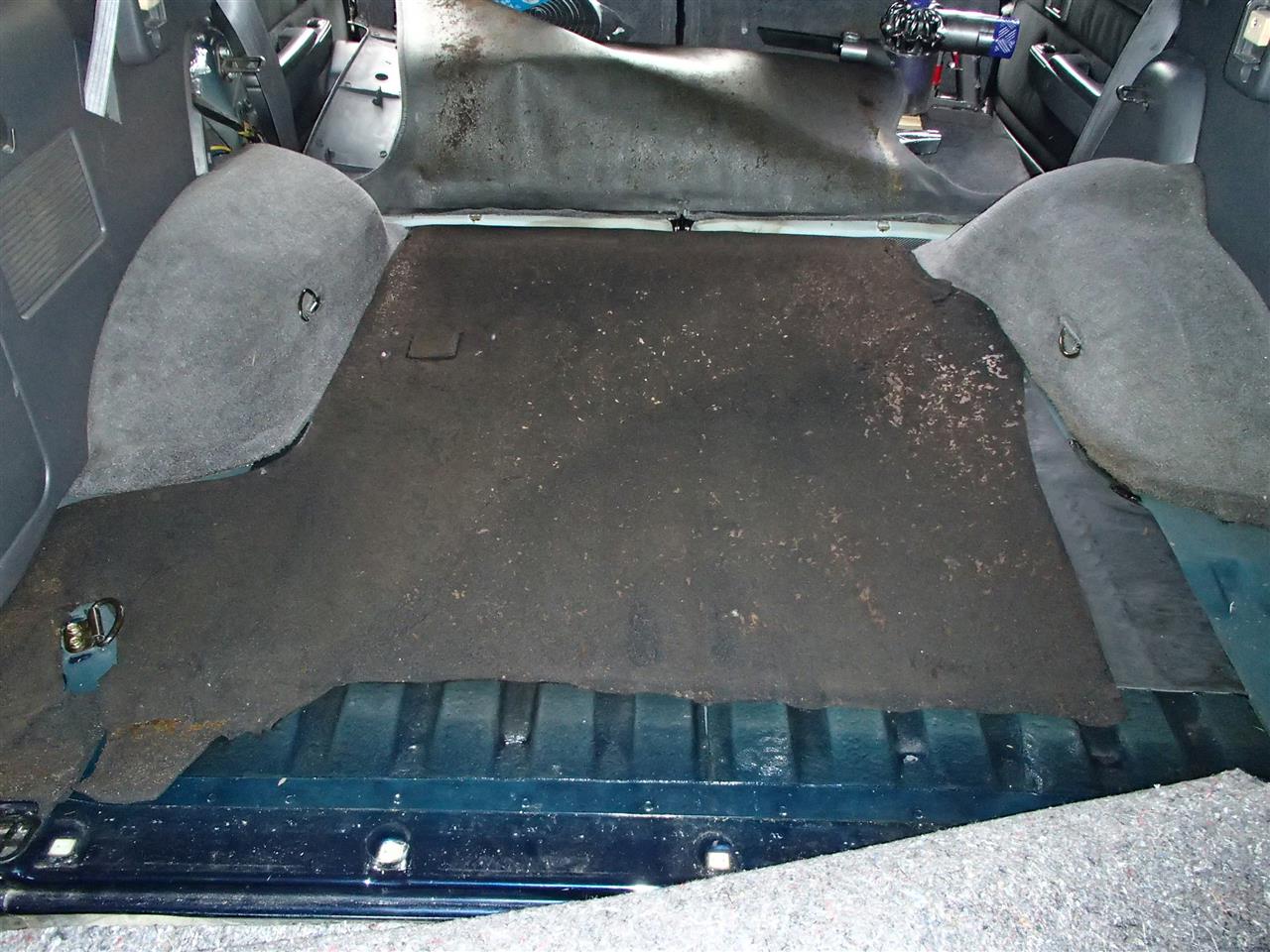

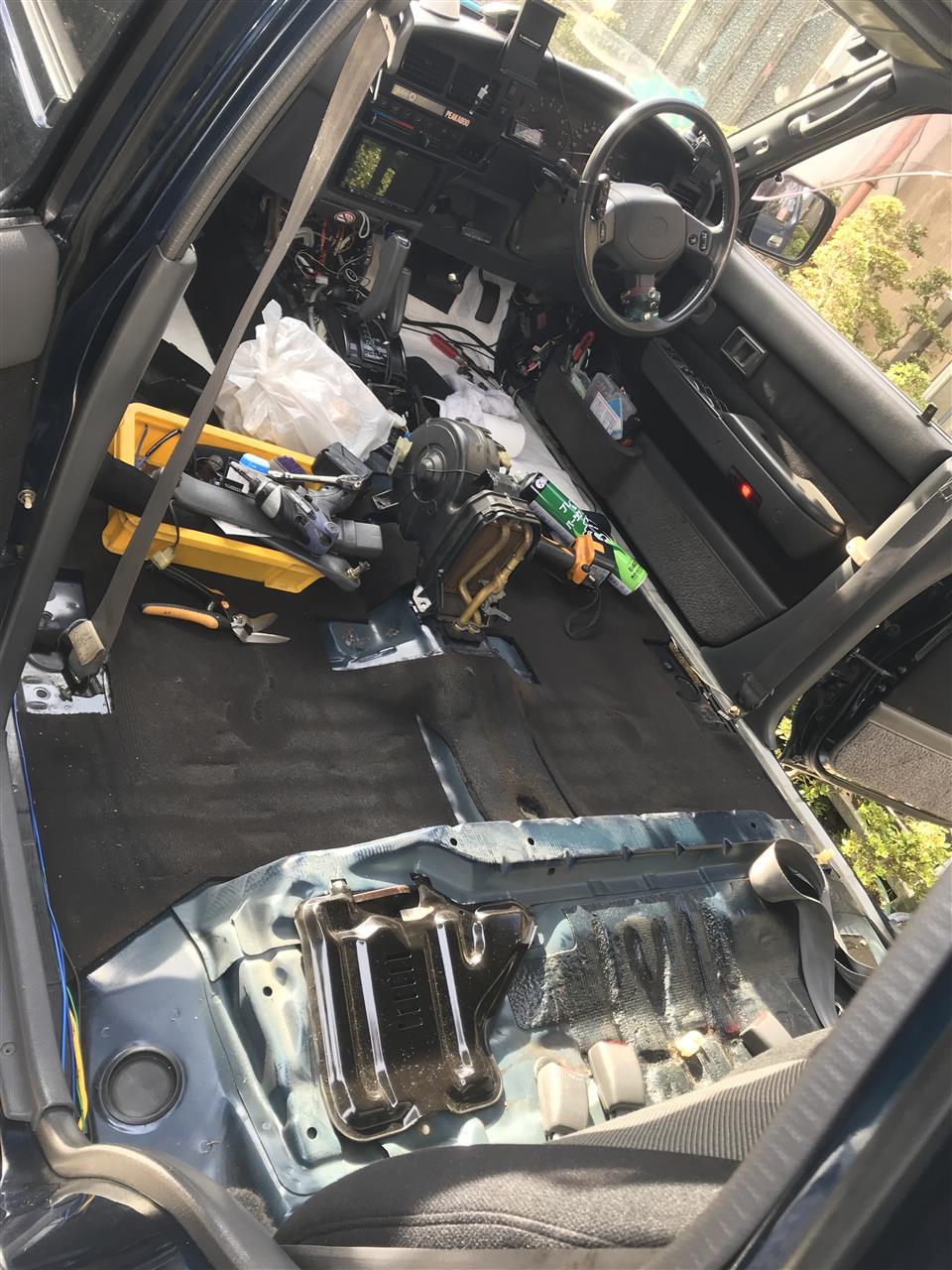

そんでこの後にフロアーの断熱をすべくシート４脚とカーペットを剥がし鉄板剥き出しの場所には天井に貼ったものと同じ断熱シートを貼り、さらに全体にニードルフェルトを敷き詰めました。

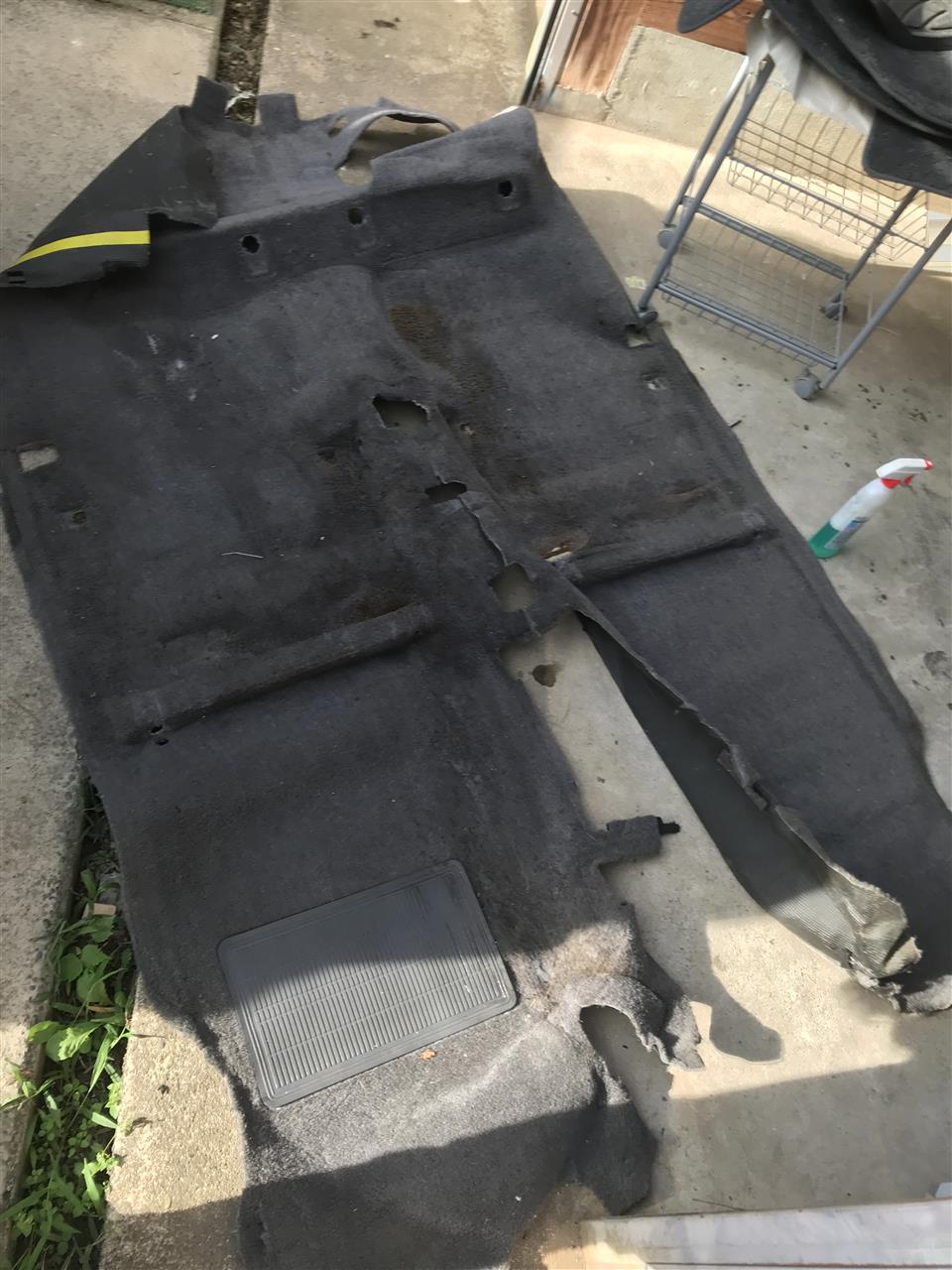

ついでにフロアカーペットは洗濯することに。












フロア下の鉄板剥き出しの部分には天井に貼ったものと同じアルミ箔付きのスポンジゴムのシートを貼り、その上にニードルフェルトを敷きました。



シートをはずしてるんで移動することもできず。
突貫工事でシートを戻してなんとか乗れる状態にしたのが昨夜（7/1）の話です。

写真をとり忘れてるので買ったものとか追加できそうなものを後日載せるようにします。
＊7/3に写真追加済み
