さて、今朝は朝酒を始めると同時に、
預かり物のレベルインジケーターの
中央のムギ球をLEDに替えてみよう、
という事で作業していました。

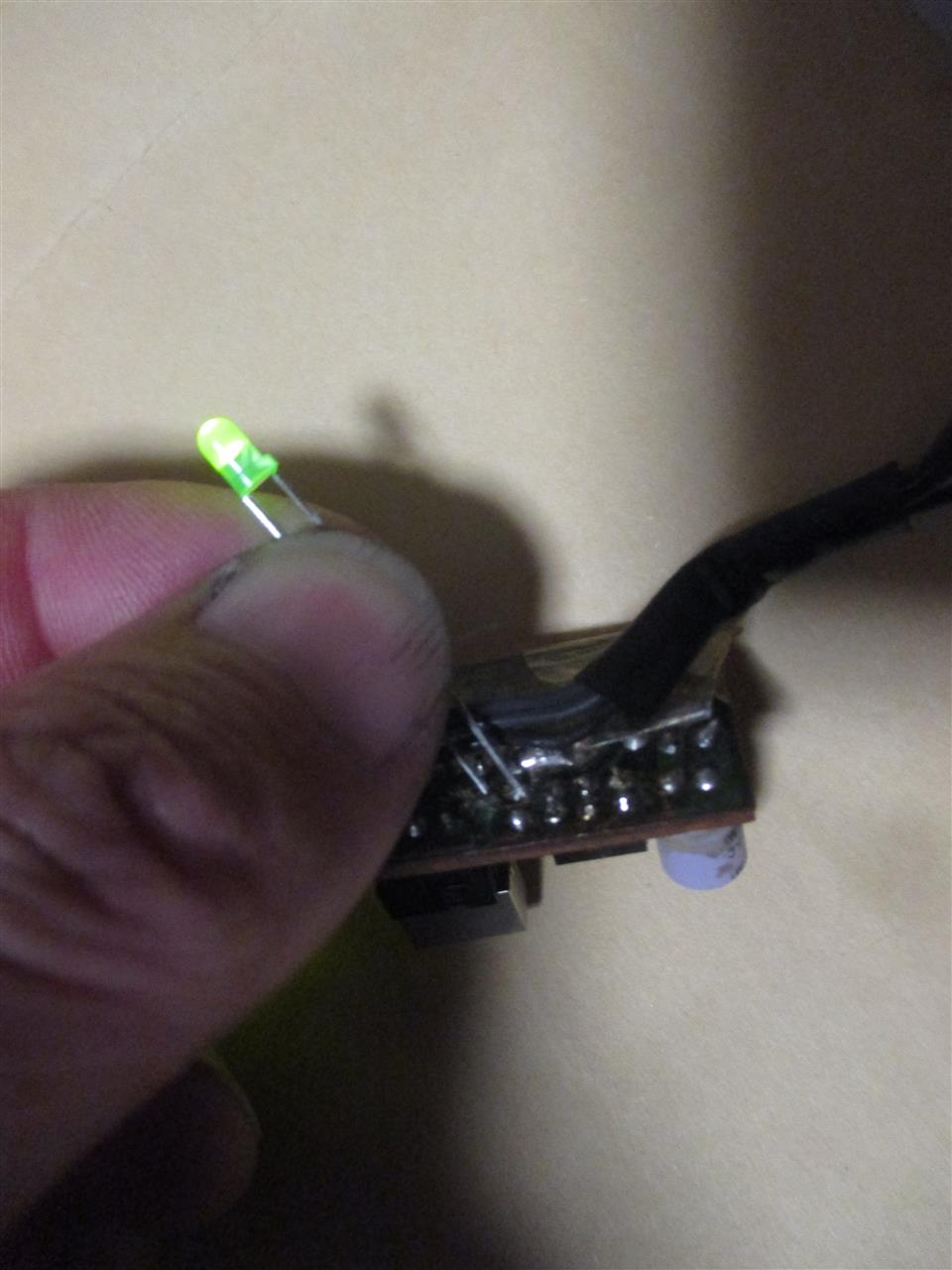

LEDと抵抗を接続

ハンダでムギ球を外して付け替え


点灯！画像の下なのですが、ムギ球仕様
の上よりむしろ暗くなり・・・

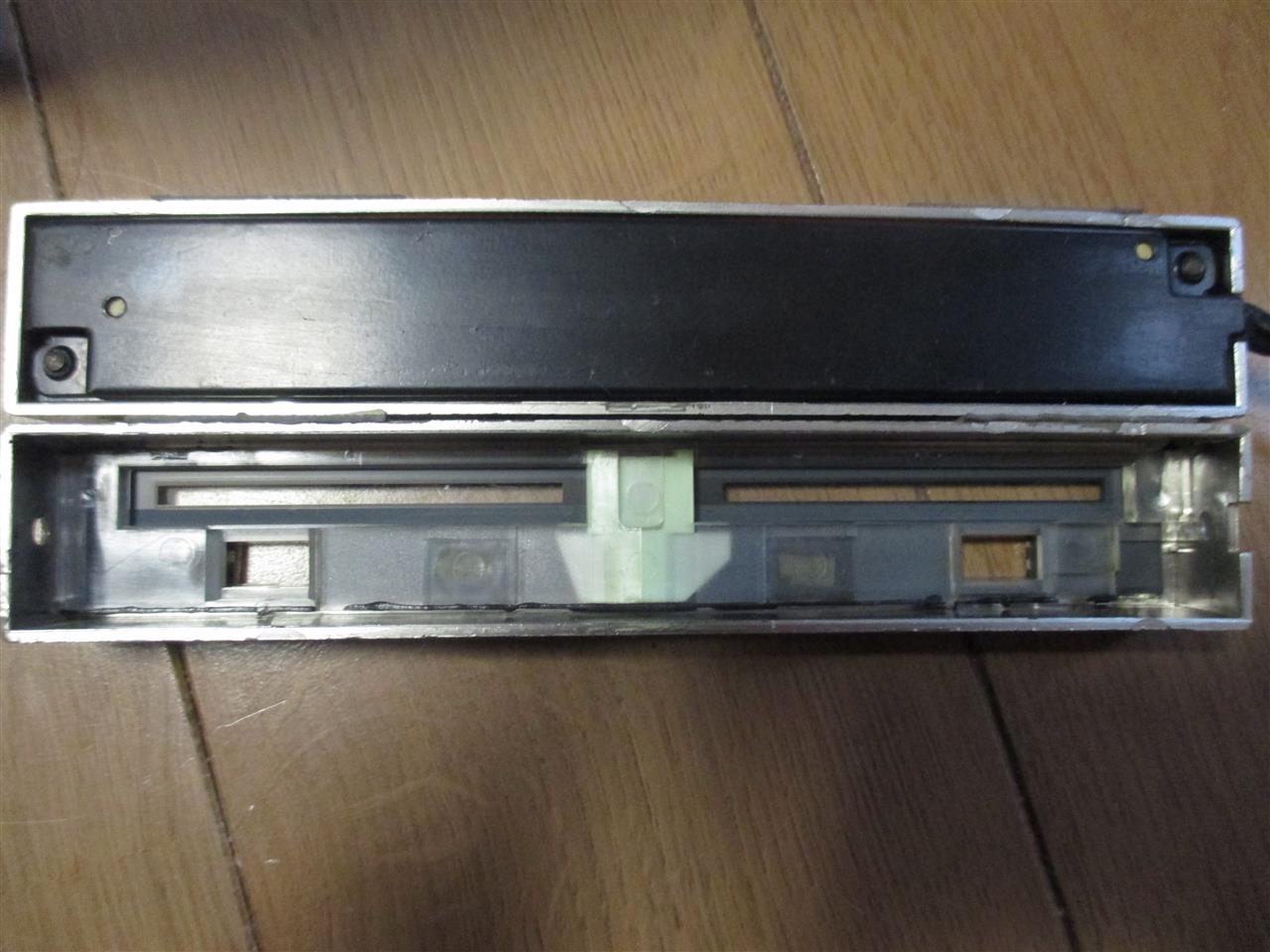

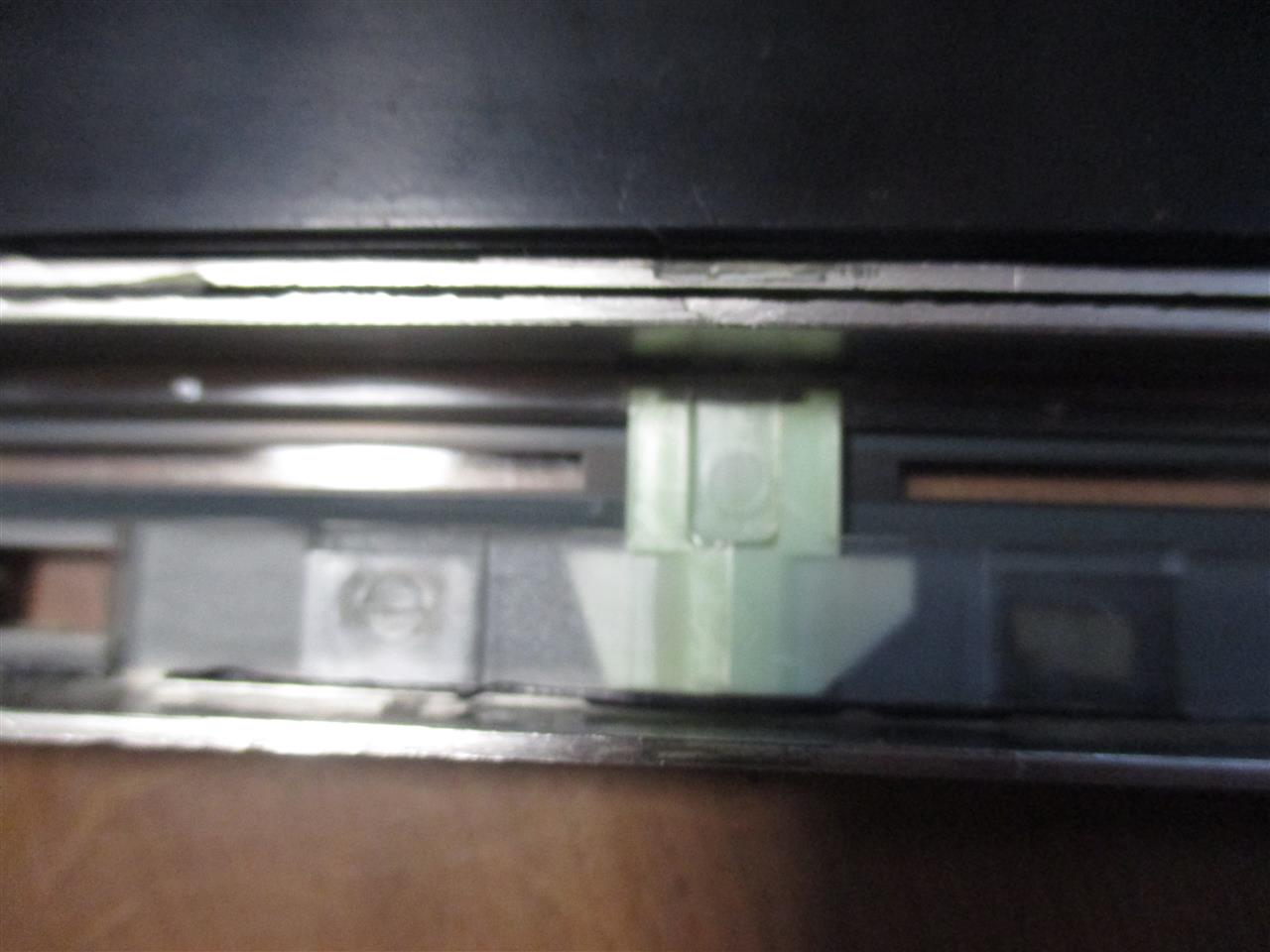

パネルの裏を見てみたら


この白いプラスチックの部品が光を
遮って、間接照明のようにする仕様
になっていたんですね～・・・


ムギ球でもこんなに明るいのが暗く
感じる訳ですよね～・・・


ここを左右のLEDと同じ位の明るさに
しようとするなら、抵抗を替えてよほど
明るくするか、という所でしたが、
折角なので、当時仕様のムギ球に
戻して終了、進展なしでした。

レベルメーターはやはり、たま～に動きが
おかしくなる事があり・・・

こちらは飲んでいない時にじっくり
見てみようと思っています。

酔っ払いながら、見学に行きたかったんだけど、
休日出勤になり行けなかった岩沼のイベント
をググっていたところ、今回で終わりと知り・・・

一昨年、去年とエントリーさせて頂いて
いました。

画像は去年の物です。


今年はシティの車検を切らしたので、
来年はエントリーしようと思っていた
イベントだったので残念です・・・

このネタを長々と引っ張るつもりは
無いのですが、晩酌しながらボチボチ
やっているので・・・

さて、今回は左右のイルミが２個とも
付かない件をチェックしました。

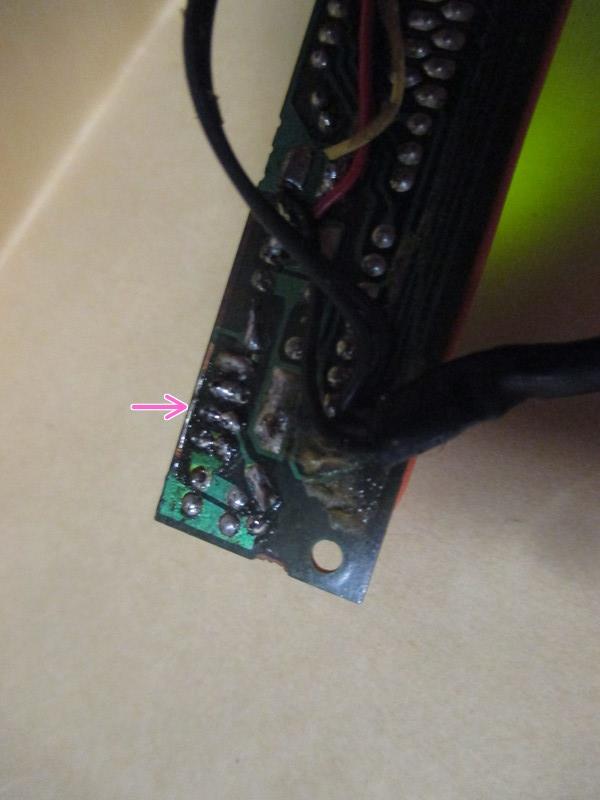

一個は基板にテスターを当てていて、
プリントが断線している箇所を断定
出来たので、

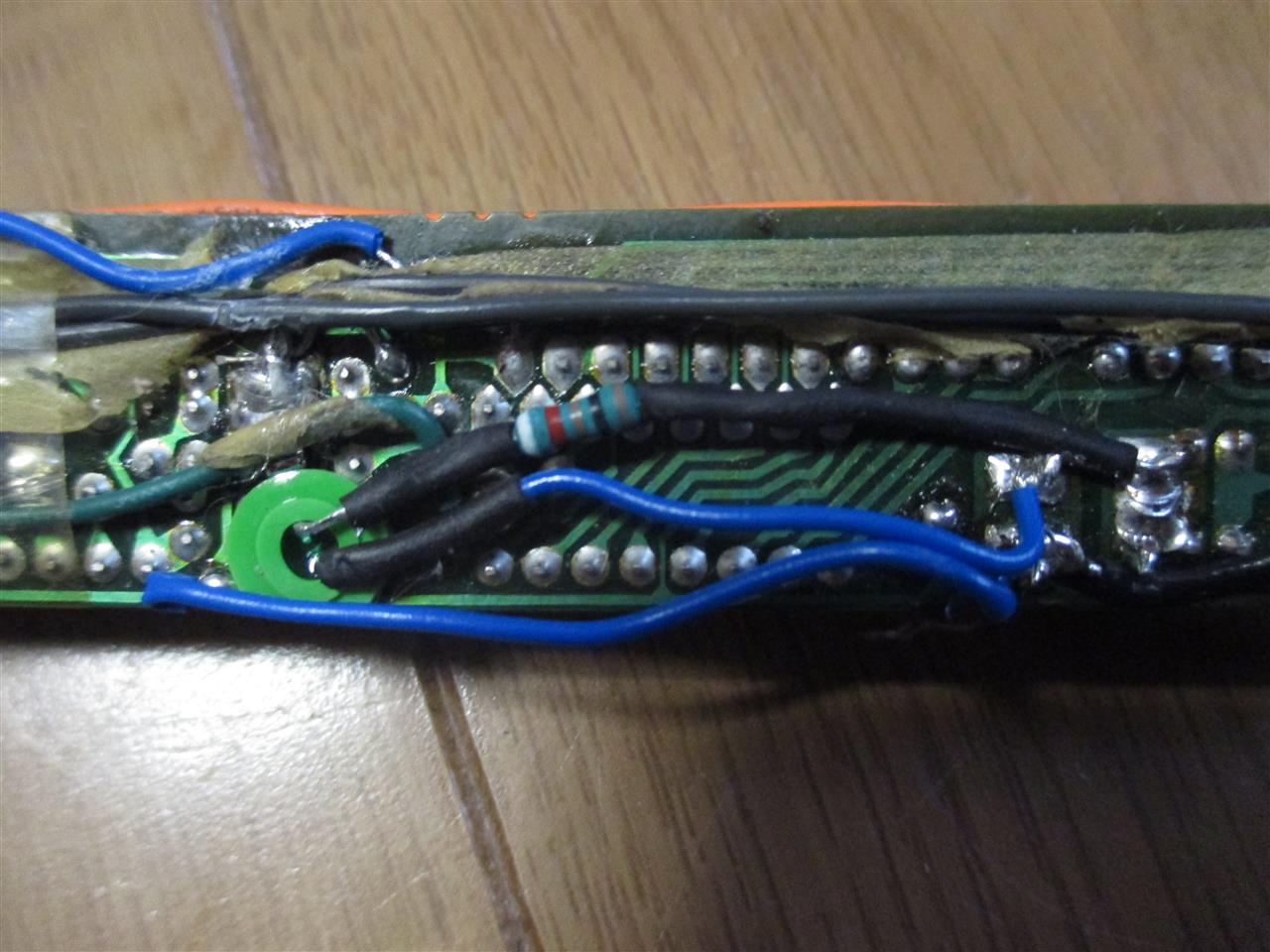

リード線でジャンプ


点きました！


もう一つは、断線は確認できず、LEDの
裏のハンダに別のLEDを接触させてみた
ら点灯したのでLED切れと分かりました。


手持ちのLEDと交換したら左右とも点灯
したのですが、交換した左に対して右の
オリジナルが暗い・・・


ということで、右も交換しました。

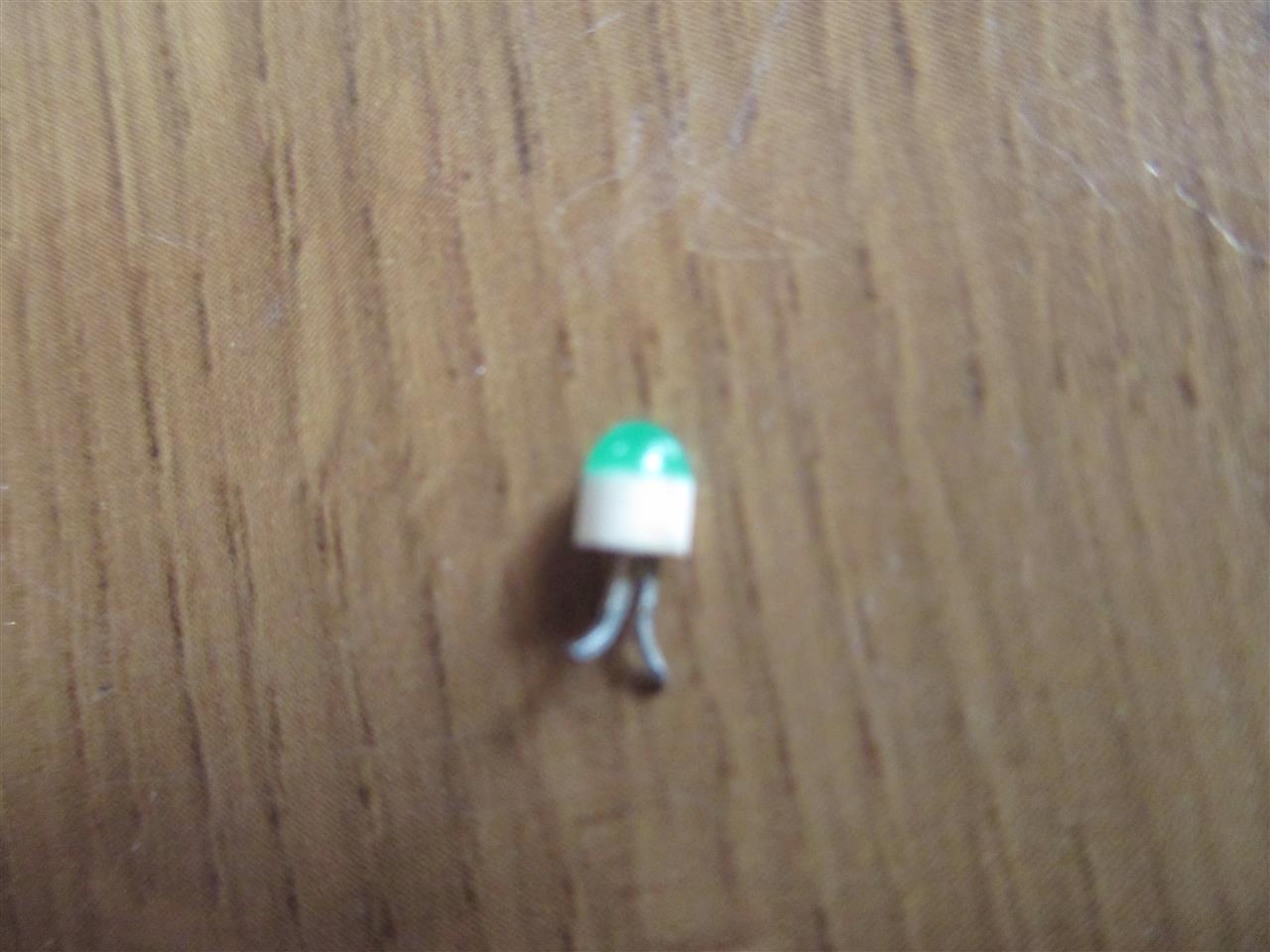

純正に付いていたLEDですがベースが
白いですよね。


この白い部分はセラミックらしく、30～40
年前に流通していたタイプで、現在は
入手不可能らしいです。

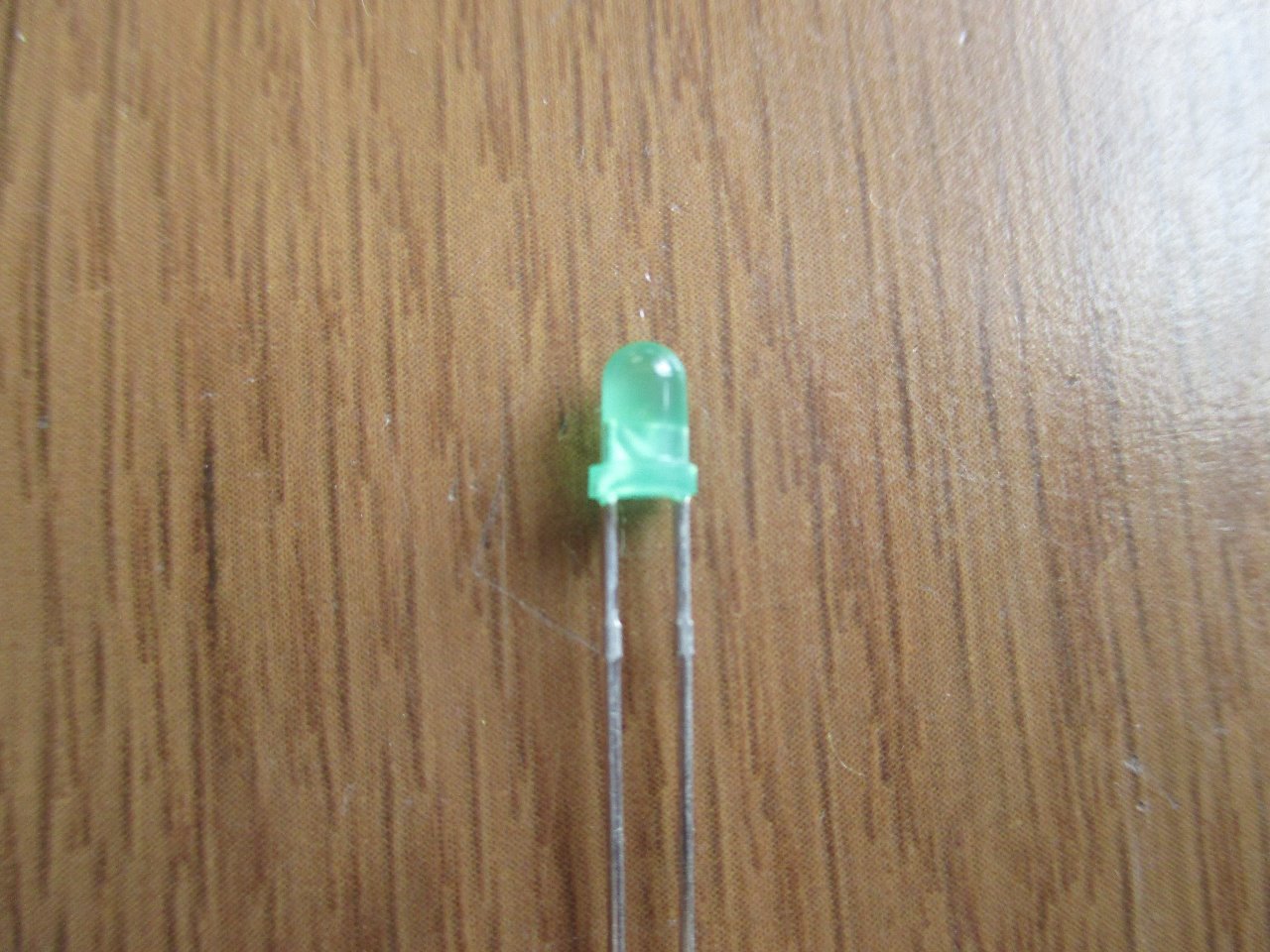

なので、入手可能なLEDで代用する訳
ですが、今時の高輝度というものより、
レンズ自体が緑色の物の方が無駄に
明るくなり過ぎなくていいんじゃないか、
と思っています。


ちなみに、純正より長すぎるので、
グラインダーで頭を落として短く
しています。

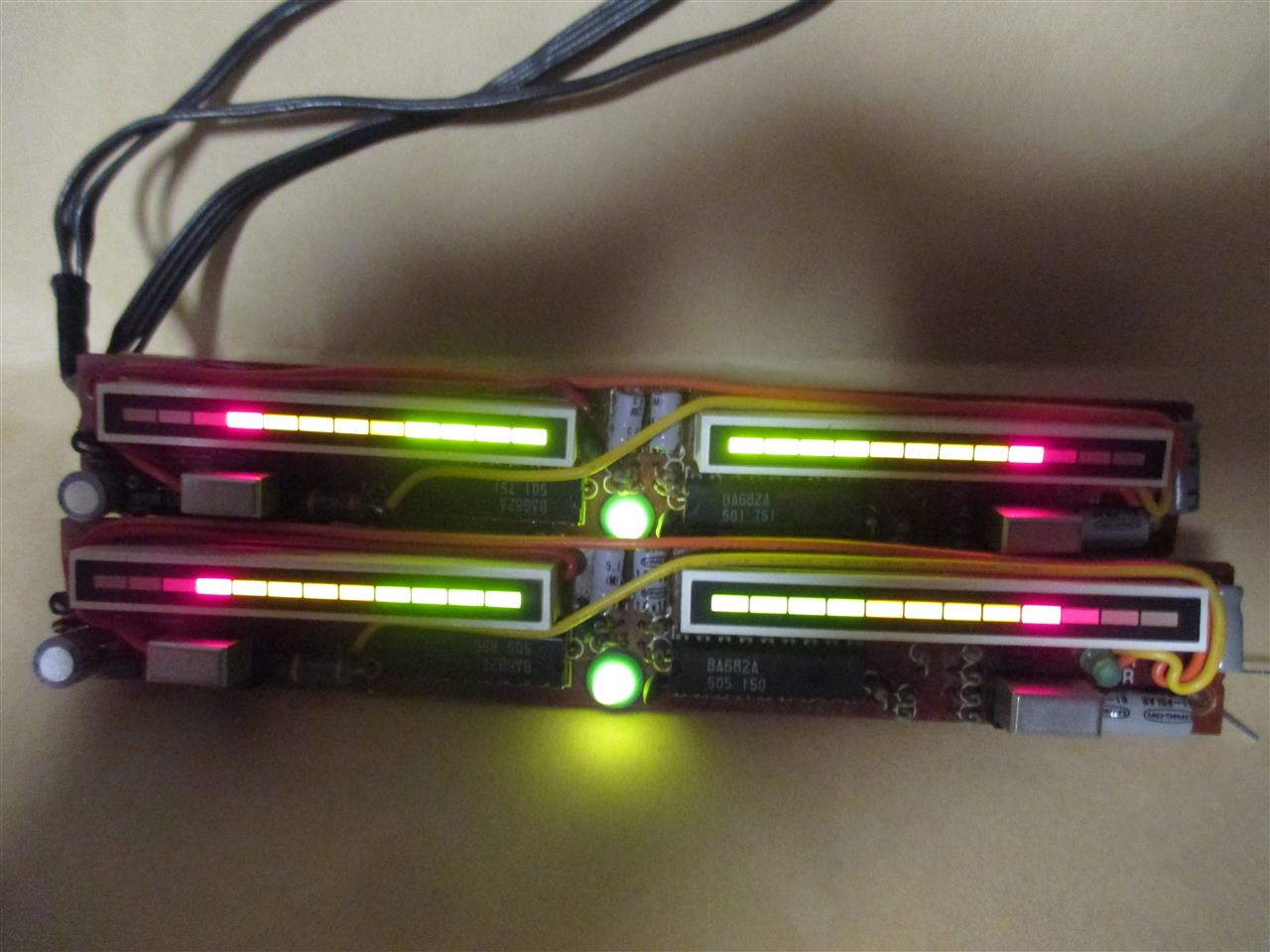

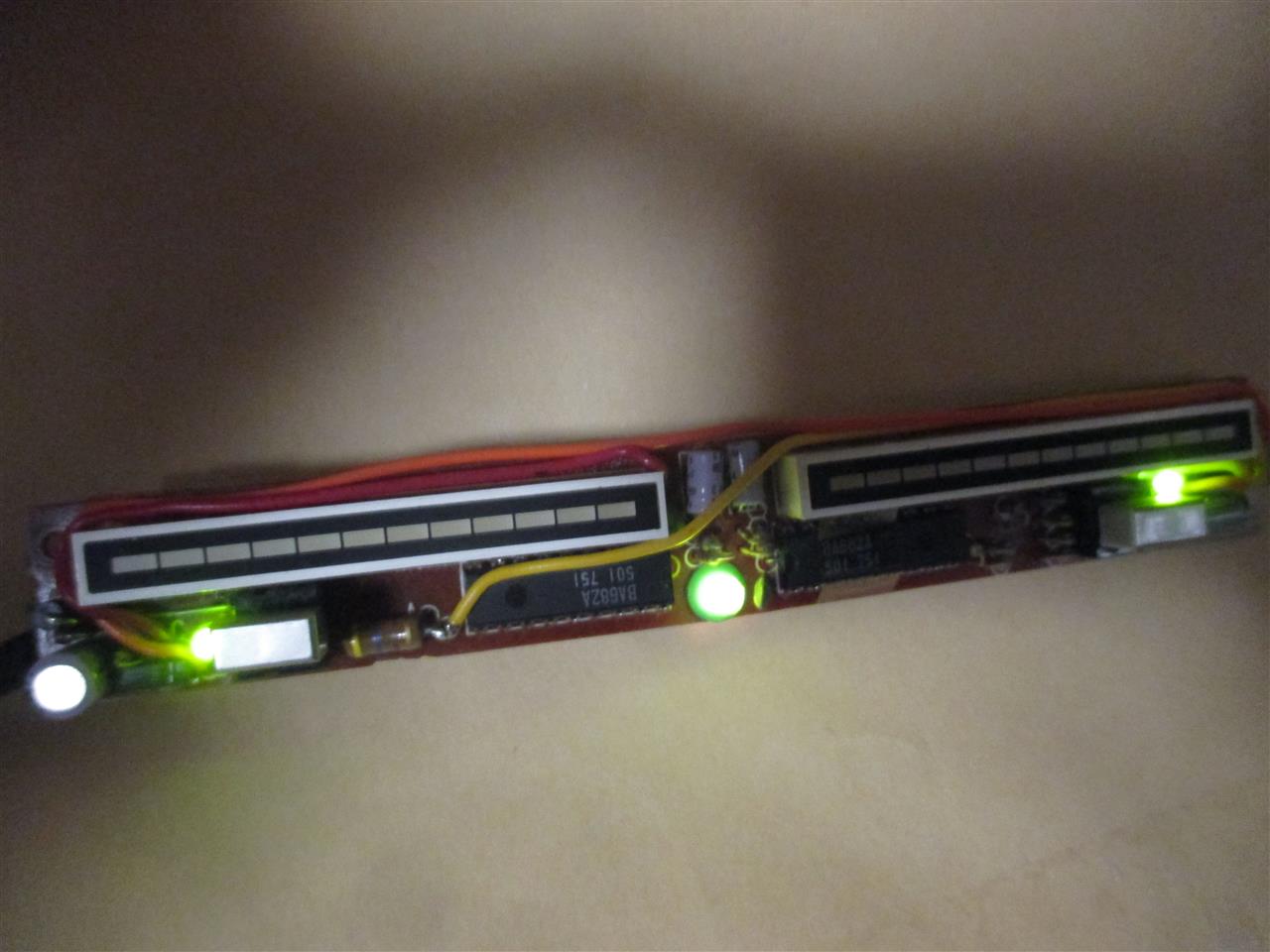

ケースに組んでみました。

おお！


中央のイルミがムギ球なので、明るい
時は点いているのか分かりずらいですが・・・


ここまで来て｢完全復活｣と書いていない
のには理由がありまして・・・

レベルメーターが一個、気まぐれで
おかしな動きをするんですよね～
（画像上）・・・


どこが悪さをしているのやら・・・

部品ではなく、ハンダかプリント基板の
接触不良のような気はしていますが・・・

もう少しです！

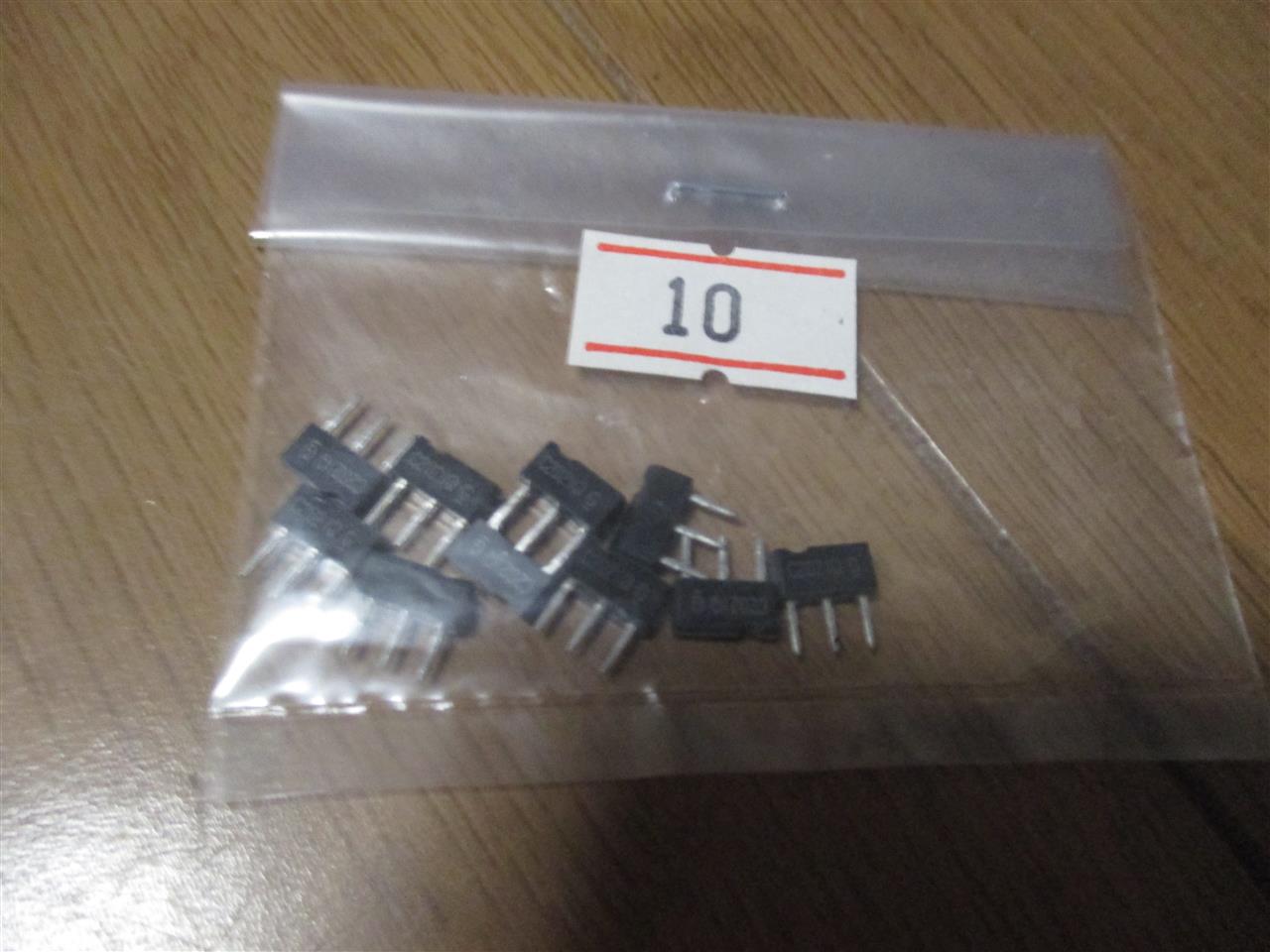

先日のブログで書きましたが、
壊れていた部品と断定、落札していた
小信号トランジスタが届いていました。


トランジスタとはダイオードが２つ入って
いるようなものらしく、ダイオード（LED
もダイオードですね）は電流が一方通行、
しかもトランジスタの電流の流れはNPN
とPNPと２種類あるとのことで、純正品が
どちらか知る必要がありました・・・

純正品にあるローマ字と数字でググり、
どうやらNPNだと知り、似たような形状の
部品を見付けた、という次第でした。

いざ、装着！



書いていませんでしたが、動作させていた
インジケーターもふと見たら点かなくなって
いたのですが、これも同じだろうと思い、
２つとも新品を付けました。

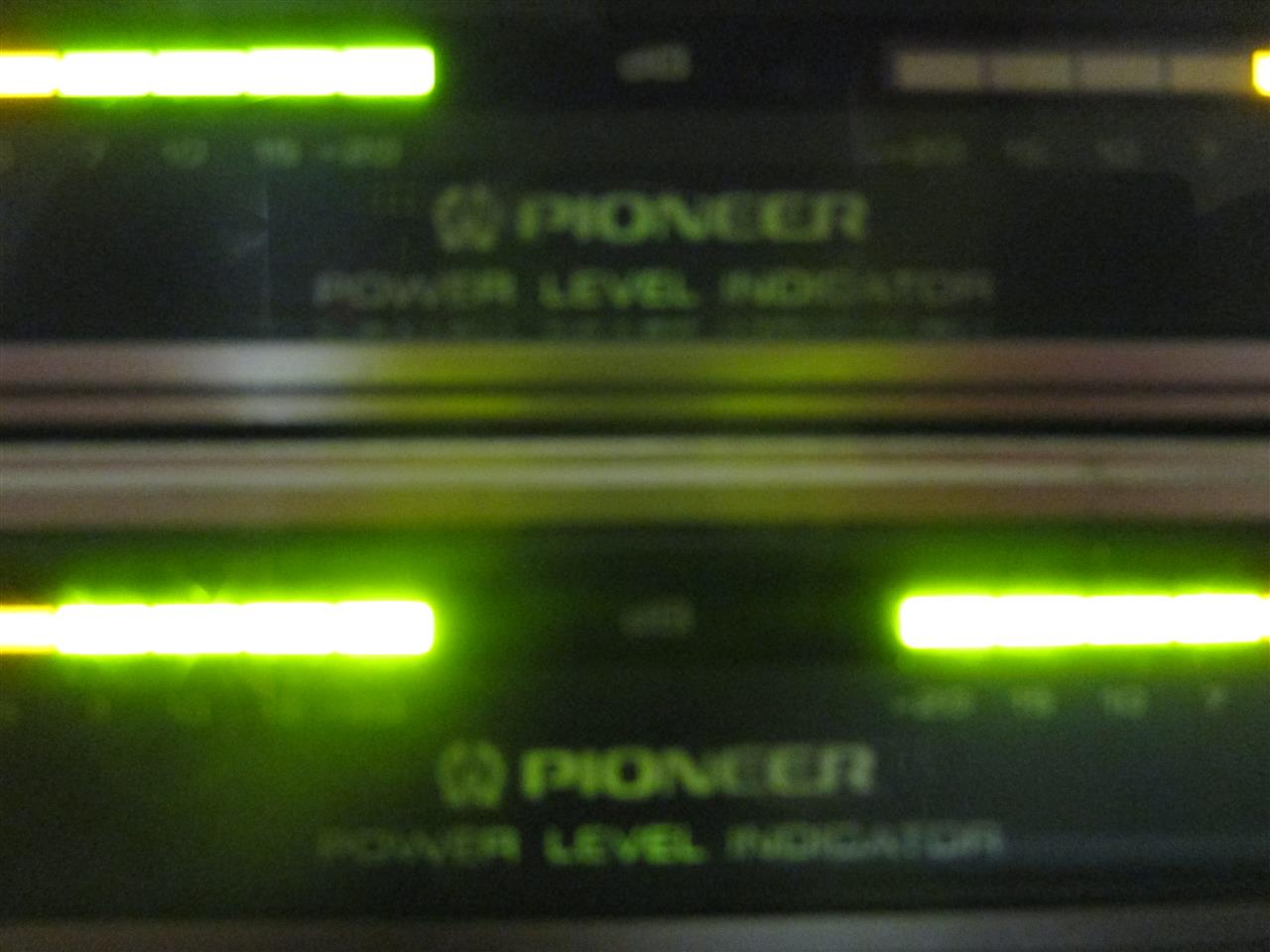

感動の瞬間ですよ！

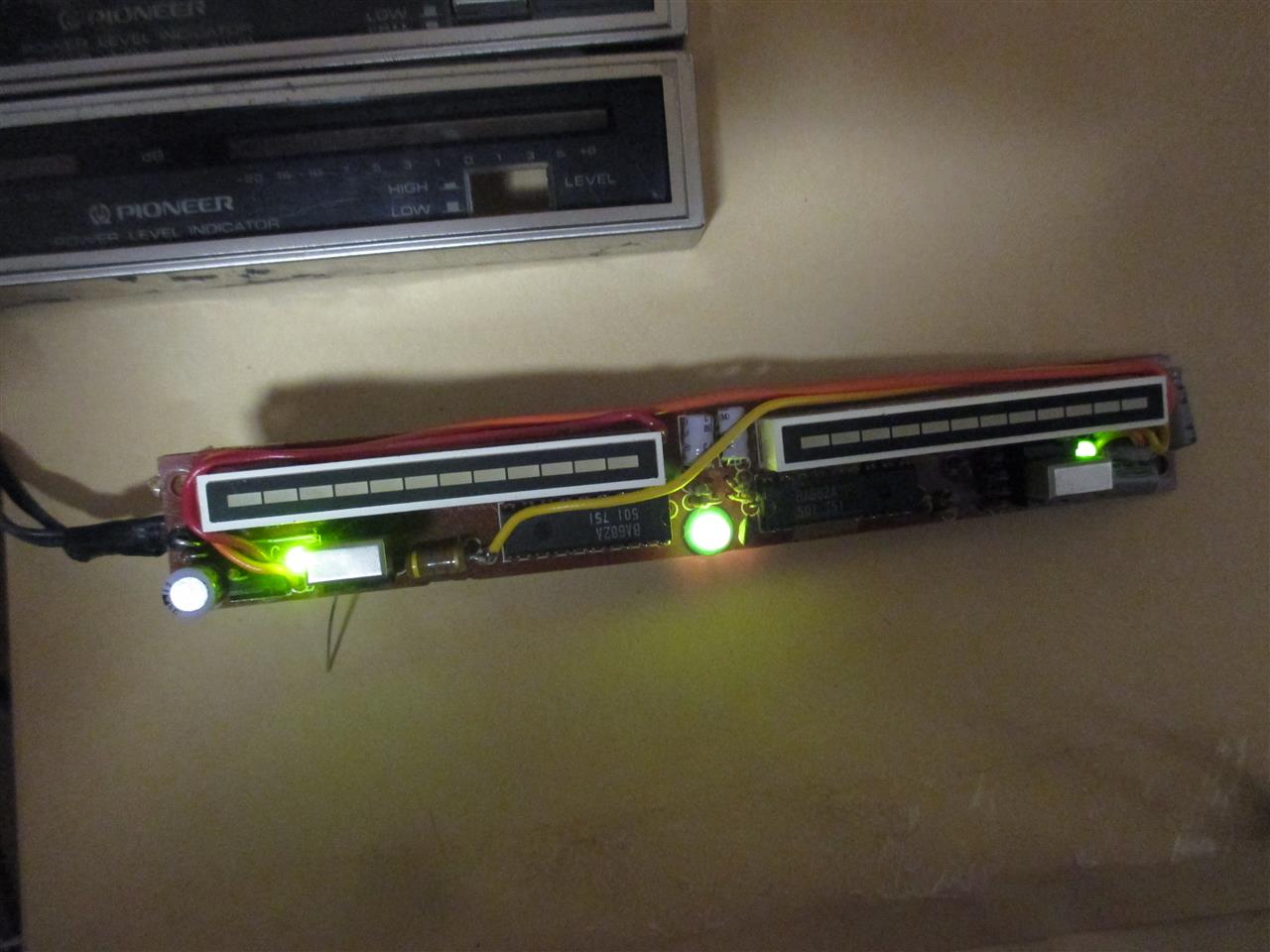

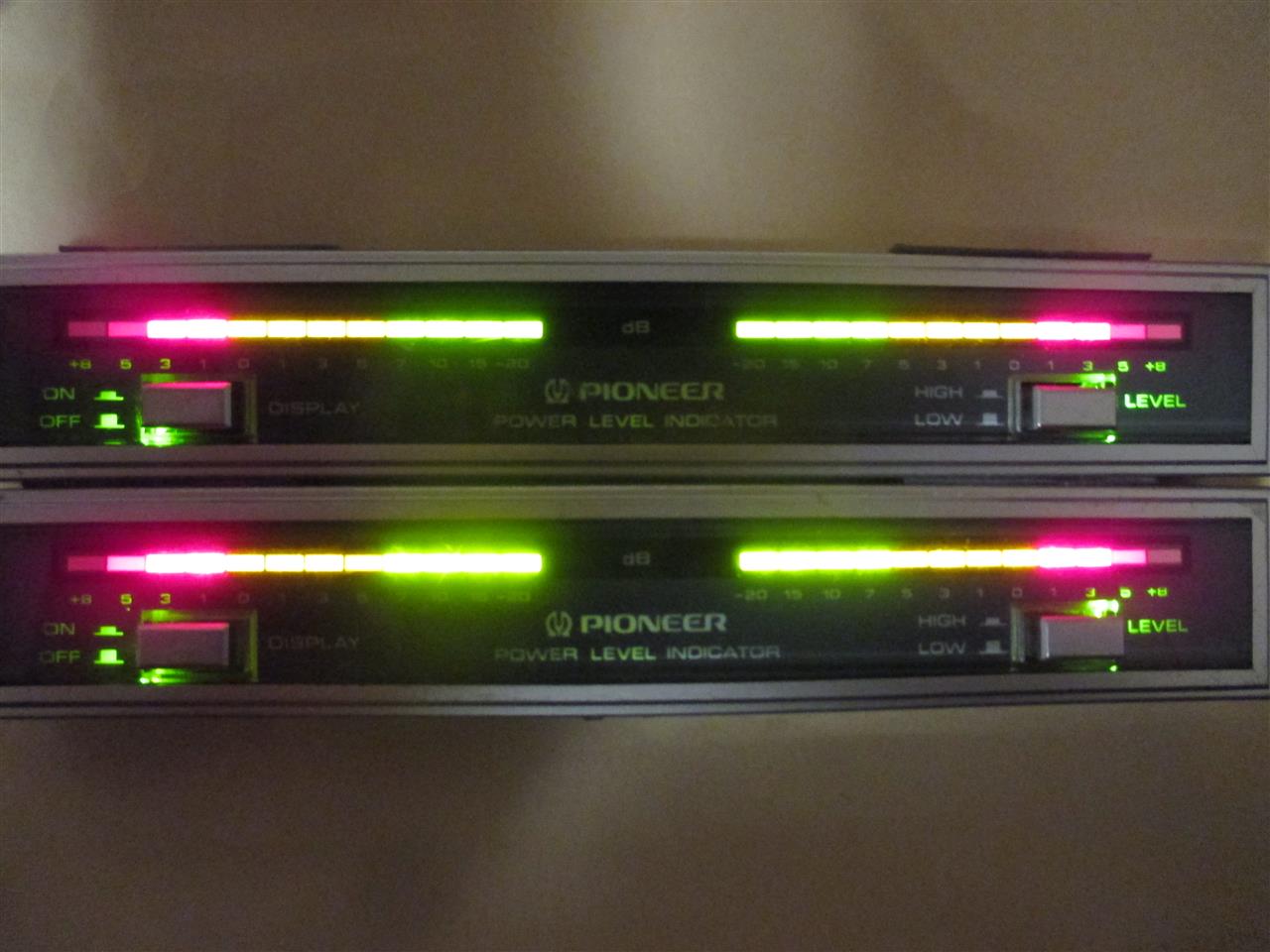

自作品（未だに未完成ですが）と
一緒に撮影してみる。


しかし、なんですよ・・・

今日の事ではないんですが、左右の
LEDが点かなくなっていたんです。

色々テスターを当ててみれば分かるか
と思うのですが、ここの回路はLED
と抵抗だけなので、新たに作っても
それまでかな、と思っています。

完全復活まで、もう少し！
