ハイマウント下に側面発行LEDを入れる

他の整備手帳を見る 他の整備手帳を見る

目的 修理・故障・メンテナンス
作業 DIY
難易度

初級
作業時間 3時間以内
1
ハイマウント下に側面発行LEDを入れる
[大きい写真で見る]

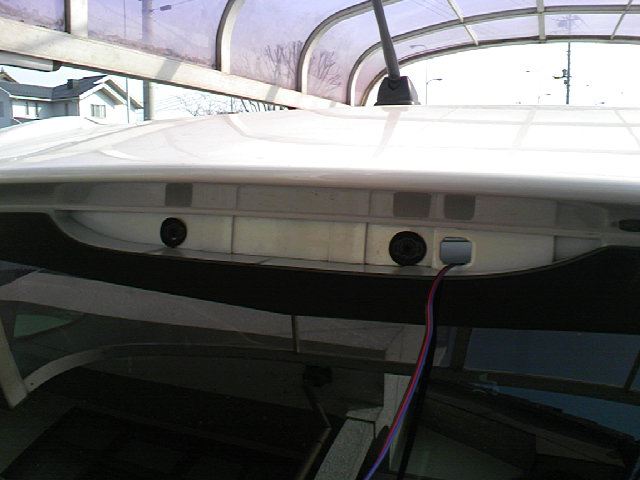

LEDの配線をコネクタが入る穴に先に通します。

次にハイマウントを取り付けます。
このときコネクタと穴の隙間にLEDの配線を通した状態になります。
なるべく広いところを利用しますが、もしかしたら断線する可能性があるので自己責任ということで
2
ハイマウント下に側面発行LEDを入れる
[大きい写真で見る]
どっかで見た画像

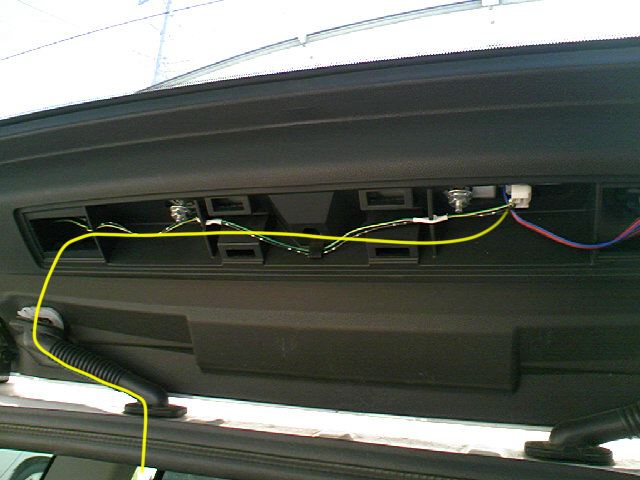

LEDの配線、ホンモノは右に行ってますが、黄線のように通します
3
ハイマウント下に側面発行LEDを入れる
[大きい写真で見る]

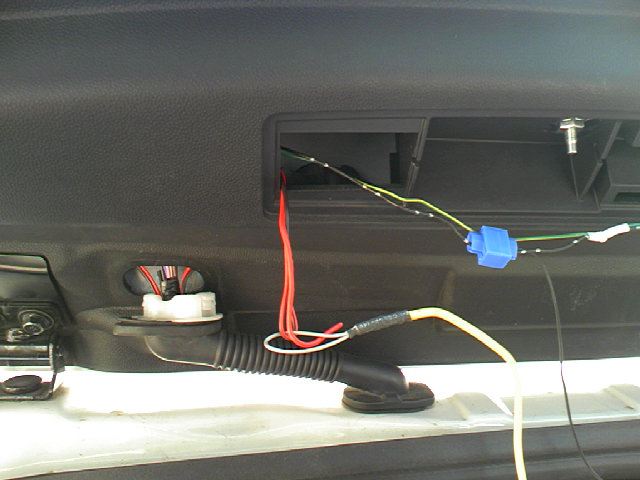

LED自体の配線だと足りないので付け足します。

画像だとマイナスの線はタップで接続していますが、車検対策がすぐにできるようにLEDリフレクターのマイナス線まで伸ばします。
4
ハイマウント下に側面発行LEDを入れる
[大きい写真で見る]

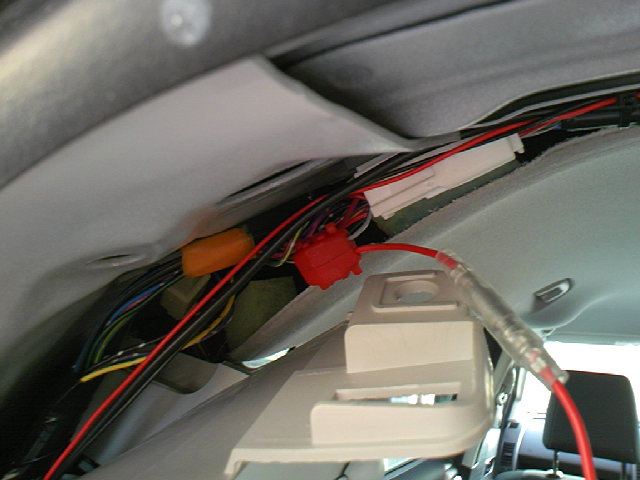

ラゲッジ天井のパネルを外し、左にある配線の束からナンバー灯の配線を探します。

赤色LEDをスモールとして使うのでエレクトロタップでナンバー灯の配線に接続します。

ナンバー灯の配線の色を控えるのを忘れましたm(_ _)m
5
ハイマウント下に側面発行LEDを入れる
[大きい写真で見る]

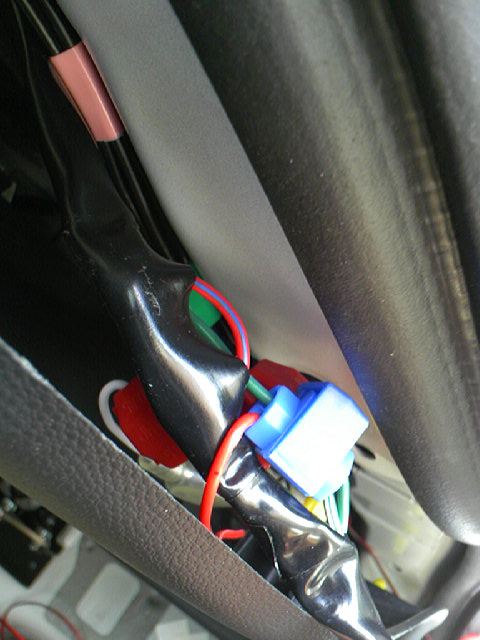

白色LEDはバックランプとして使います。マイナス線と一緒に右テール側まで伸ばします。

次にリア、右側のパネルを外します。
次にテールからのハーネスを探しコネクタを外し配線の束を取り出します。
パネル外し、配線の取り出しは↓の画像2～4です
http://minkara.carview.co.jp/userid/804900/car/682223/1375768/note.aspx


バックランプは　赤／青　の線なのでエレクトロタップで接続
マイナスはLEDリフレクターのマイナス線にエレクトロタップで接続します。

これで車検の時はLEDリフレクターのマイナス線に付けてあるギボシを取ればリフレクターと一緒にハイマウント下のLEDも光らなくなります。
6
ハイマウント下に側面発行LEDを入れる
[大きい写真で見る]

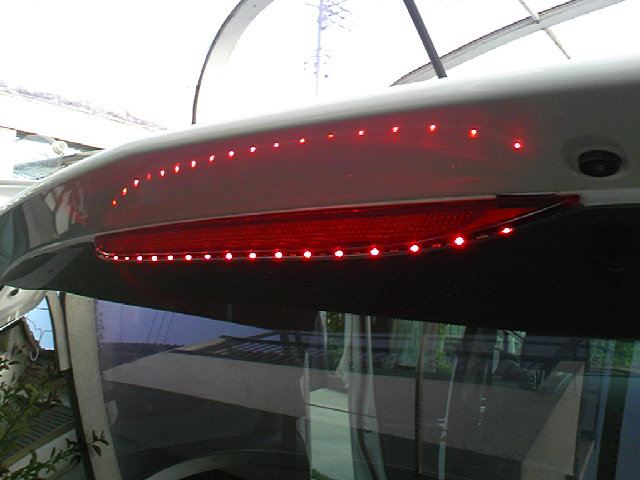

接続が終わったら試験点灯

スモール

(ﾟДﾟ)ﾉｵｹｨ!
7
ハイマウント下に側面発行LEDを入れる
[大きい写真で見る]

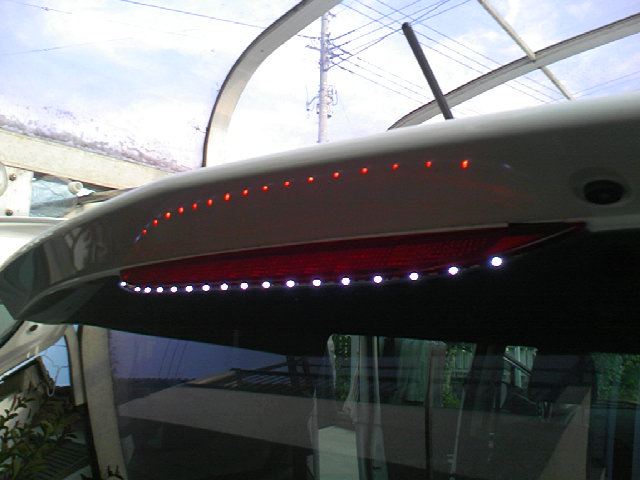

実用性の全くないバックランプ

(ﾟДﾟ)ﾉｵｹｨ!
8
ハイマウント下に側面発行LEDを入れる
[大きい写真で見る]

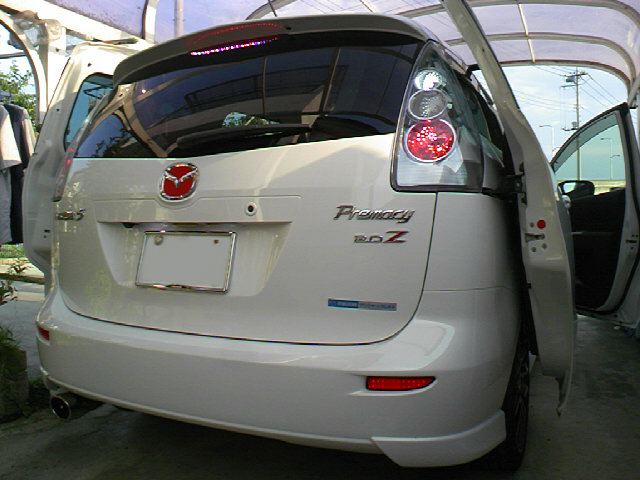

何故かドアフルオープン

ブレーキランプは５灯でしたが今回の取り付けでスモールも５灯化できました。
バックランプも一応３灯化しましたが実用性は皆無ですね。
