んっ！？





うへへへへへ

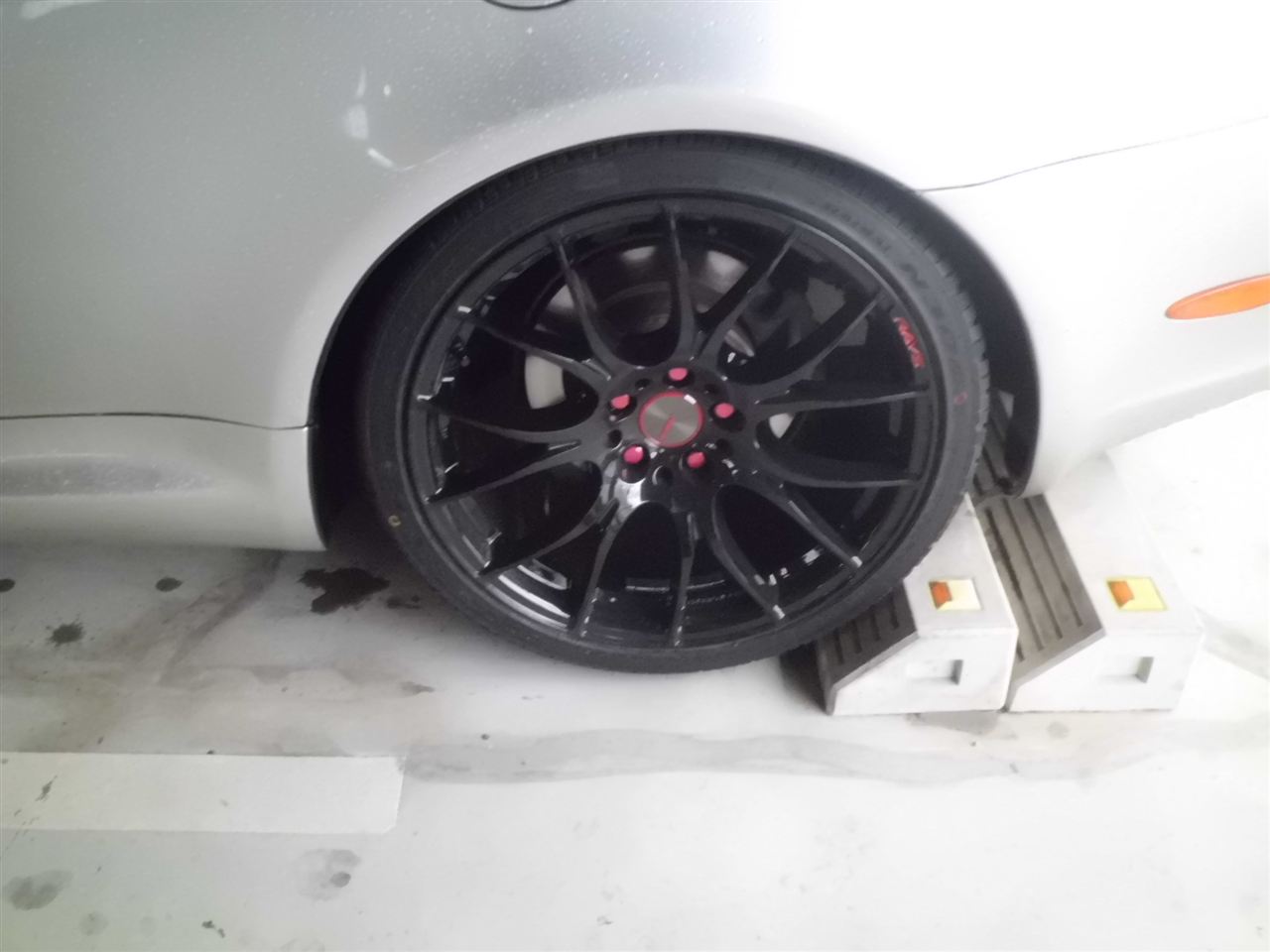

詳細は お天気が良くなってから！

雨天で、いい写真が撮れなかったのです。(´・ω・｀)

※画像は「フジコーポレーション」より抜粋

フジコーポレーションの「ホイールフィッティングルーム」で色替えのお遊び。
どんな車種でも手軽にいろいろなカラーに変更できるので、案外楽しいですよ。

カラーコードは不詳。
ちなみに現在のカラーは「シルバーメタリック(1C0)」。

どうです？
このイラストはソアラではなくSC430ですが、それにしてもカッコイイと思いませんか？
スーパーカーみたいで。

個人的には、思いのほかカッコイイ気がします。
最終的には、こうするつもり。
目立ちたがりなんですよ。
そんな金どこにあるのか、って話ですけどね。ハッハッハｗ

長さ40センチほどのアンバーLEDテープが、2本余っていました。
過去の私なら電装のことはまるで不明だったので、きっとクローゼットの奥にでも眠っていたものだと思います・・・。
しかし！

言ったはずだ！おれは昔のケンシ・・・Natzではない！
先日、北斗で一撃6000枚！うまうま♪

この余ったLEDを、今回は「Aピラーの上部（つまり、サンバイザーの上）」に貼付して、ウインカーと連動をさせることにしました。
ルーフがちょうど開閉(接続)する部分なのですが、この空間はコネクターの部分以外では指が1本入るぐらいの隙間があるので、そこにLEDテープを貼付することができます。

貼り付けたイメージはこんな感じ。エーモンの反射テープなんかもつけています。

内装はサドルタンなのにピラー部分はなぜかエクリュなので、基盤が白地でもあまり目立ちません。
また、念のためにLEDテープを貼付した際にルーフを開閉したのですが、テープの貼り付けがこの位置であれば難なく開閉もできました。黒のコネクター部分に被らせると当然ダメだと思います。

先日お友達登録をして頂いた電装職人、maigo_2さんに頂いた配線図を参考にしながら、ウインカーの配線を探すことに。
内張り剥がしが無かったのですが、足元の内張りはスカッフプレートを外すことによって、簡単に剥がすことができました。

テスターから配線を探していくと、右ウインカーは「緑黄線」左ウインカーは「緑黒線」であることが判明！
※車体によって誤差があると思うので、この情報は信用しないで下さい。あくまで私のソアラでの一例ということです。
この配線を分岐して、左右のAピラー裏を通し上部に届かせてLEDの配線に接続・・・






できた～！♪♪





光り方にキレがあって、我ながら格好いいです。
クローズ状態だと車内でしか光らないのですが、オープンにすると夜間は後方からの視認性がかなり向上するうえに、LEDが横長に光るのもaudi Q7のフロントっぽくてよろしい。それから、このLEDはどうやら光源の一つ一つが大きいみたいで、光らせると粒々感が少なく一本の線状になるのもまたいい感じです。

オープンカーでこの位置にウインカーを装着している車なんてそうないでしょうから、かなり目立つと思います。
というか、法律ですらこんな位置にウインカーを装着する概念がありません（道路運送車両法には、方向指示器についての記述は「前後面」「側面」の表記しか無い）から、不正改造に問われるか否かは私にも不明です。
ただ、通常の後面にあるブレーキランプ上の方向指示器ももちろん今までどおり使用しているので、問題はないと思いますけれどね。クローズであれば外から見えないし。クローズでなんか走りませんけど（笑）。

先述しましたが、このLEDを装着するにあたって、maigo_2さんにはとてもお世話になりました。
まだお会いしたことがなく友達登録もしていただいたばかりなのに、配線類から何から親切に教えていただき、配線図まで送っていただけて、とても感謝しています。maigo_2さん、ありがとうございました！

さて、次はカーテシから分岐してドアLEDかな。これなら簡単だ。
札幌のrouge40さんが、電装いじりにハマっていったというお気持ちがよくわかります（笑）。

オマケ
最新型の200系クラウンパトカー発見

※走行中のデジカメ撮影は違法ではありません。

そういえば、2012年初ブログです。明けましておめでとうございます。
今年はヘマしないようにしますので、どうぞよろしく です！

ソアラの近況ですが、
まだローンが数回残っているので大きな改造が出来ず、ちまちまといじっています。
カーボンのリアディフューザーをつけたり、いろいろ。

そして、
ちまちまやるとなれば、やはり電気系統を覚えないとならない！

ということなので先日はウインカーレンズ交換。
SC純正品ではないけれど、ソアラ用よりは格好いいデザイン。
車体への加工も不要とのことなので、装着しました。
片側8連LEDです。これで、外装のSC偽装はほぼ完了と(笑)。

コレを装着するにあたって、初めて「ギボシ端子」「かしめ」やら何やらをDIYで覚えました。
こんなに当たり前のことが、先日までは出来なかったんです。
そして覚えてしまったからには、いろいろやりたくなってしまうのが性というもの・・・

みん友で、UZZ40ソアラの電気系統に詳しい方といえば、
「赤いソアラ」で有名なrouge40さん。
rouge40さんは、みんカラだけでなく整備ブログもされていて、こちらがとても参考になります。
(rouge40さんご本人には、ハンドルネーム・ブログの掲載許可をいただいています。)

ブログを拝見して「初心者の俺でもこれなら出来そう！」と思ったのがコレ。
ルーフのオンオフを、別系統で開閉できるようにするスイッチ。
要は、ワンタッチで「通常の押しっぱなしの状態」にするというモノを作ろう！という企画です。

用意したのは、エーモンの3点トグルスイッチ(1215)と、配線類。
あとは気合いと根性で・・・。

rougeさんのブログを拝見して考察したところ、このスイッチを作成するにあたっては、エーモンの3点スイッチの「ON」の2ラインには「OPEN」と「CLOSE」の配線をすれば良くて、スイッチの「OFF」のラインには「SWE」という配線を噛ませればいいということでした。こういうことですね。


そして、SWEの配線の色は「青白線」とのこと・・・
しかし、私のソアラからはこれが見付からない！
恐らく個体差で、線の色が違ったのでしょう。

私はエアコンパネルを先に開けてしまったので、トランクを開けて再度配線のチェックをしなければならないことに。
面倒くさいなと思いつつも、とりあえずエアコンパネル裏のオープン&クローズラインの通電確認をしてみようとテスターをアースに繋ぎ針を金属部分に触れさせたところ・・・

あれあれ。
なんと「ポーン」の音とともに、ルーフが動き出しました。クローズ線も同様でした。

・・・？
となれば、単純にスイッチの「OFF」のラインから「SWE」という配線を探して接続せずともともボディアースを噛ませて、「OPEN」と「CLOSE」の配線を「ON」のラインに繋げば、SWE線を経由しなくてもルーフが動くのでは？
そういうことなので、こんな配線にしました。

※rougeさんがおっしゃっていたのですが、この配線方法はルーフコンピューターを介したアースではないので、もしかしたら開閉時の安全機能が動作しないかもしれません。ご注意下さい。

※※1/15　安全機能は、この配線でも問題なく動作するようです。

そして、スイッチの穴あけ加工をしたり、rougeさんのブログを見ては車に戻り…を繰り返したり、経過すること4時間…。
スーパーオートバックスの駐車場で、ずっと格闘していました(笑)。

4時間後・・・
秘密のスイッチ、完成！！



大成功！！！

これで私も電気系統いじりに自信が持てるようになりました。
rougeさん、貴重な情報源をありがとうございました♪

アルバムには、大き目のサイズでうｐしてあります。
エンブレム装着前です。

















我ながら・・・
ひとめぼれ。（笑）
