前に作ったDC5のマフラーが好評でマフラーの製作依頼が来ました。




このセリカを環状シビックのような音にして欲しいとのこと。

シビック系の吸込み音はバブゥ室を作って強調して薄めのステンレスを使って割れた音にする事にしました。

普段は割れない直管が欲しいと言われるのでわざと割れた音を作るのはなんか新鮮です(笑)


まずは中間パイプから作ります。
厳密には中間作ってから後日リアエンドも依頼を受けたのですがめんどくさいので1回にまとめます。

セリカの中間パイプはほとんど真っ直ぐなのでとても楽です。
パイプの間にバブゥ室を作っていきます。


プレスで広げて


溶接して膨張室の中に入れれば完成です。


溶接よりも切ったりプレスで広げたりの方が時間かかりました。

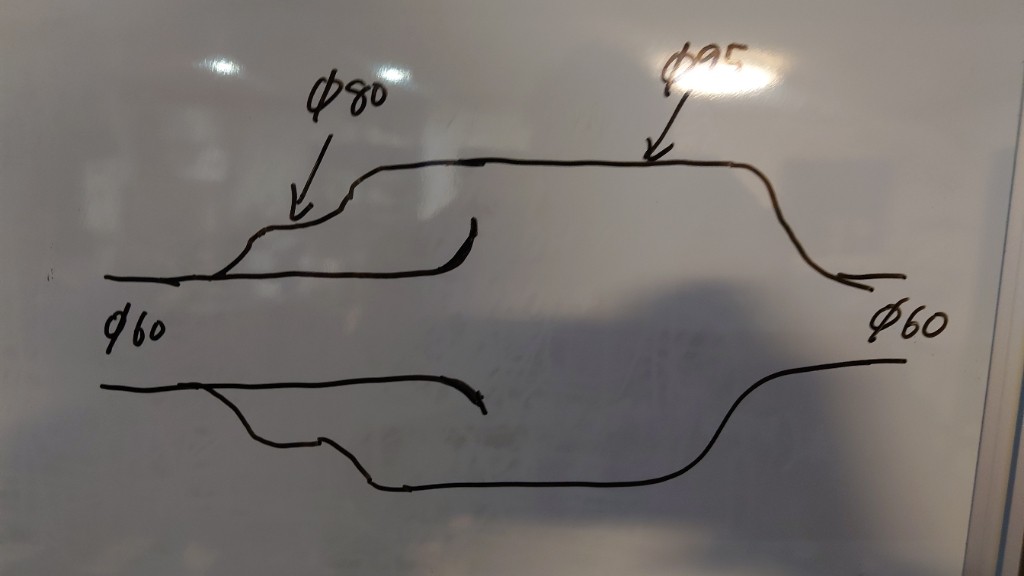

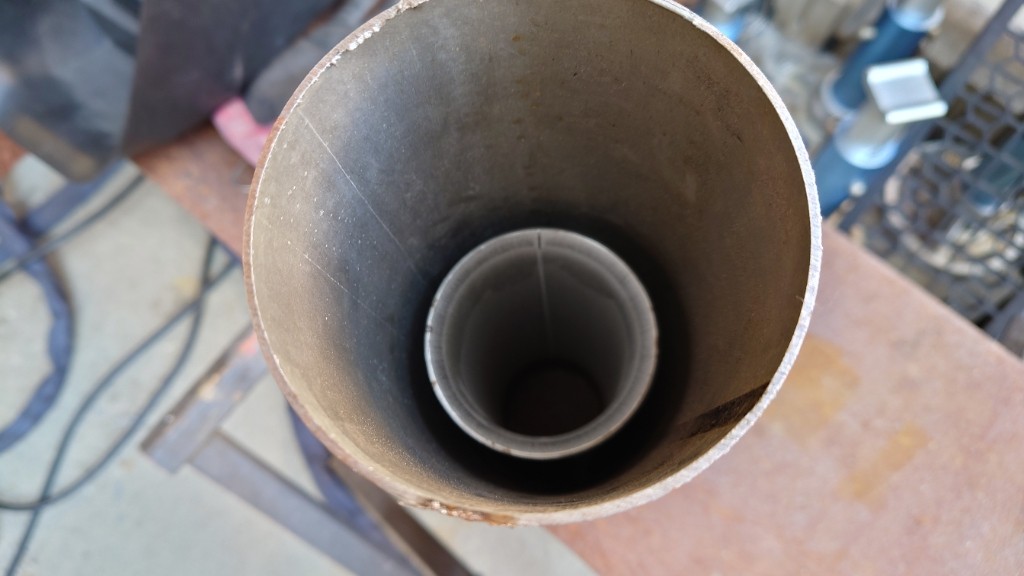

DC5の使い回しになりますが中はこんなのです。

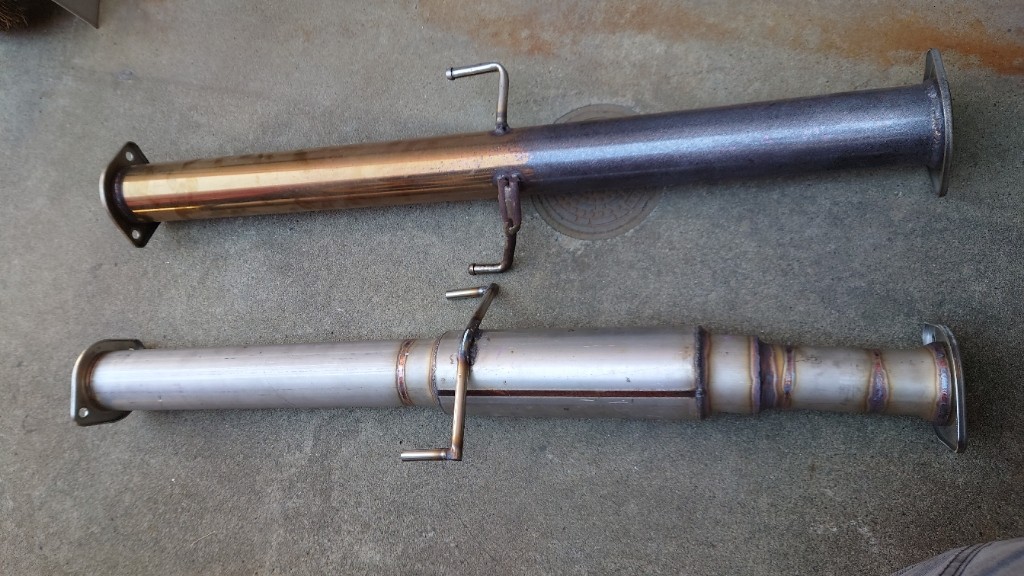

中間パイプが完成しました。




真っ直ぐなのでかなり早く出来てしまいました…
微妙に沿ってるのは最低地上高稼ぎにフロアに近付けてるからです。

車の下に潜るとちょこちょこフレーム擦った跡があったので少しでも地上高稼ぎたいなと。


続いてはリアエンドです。

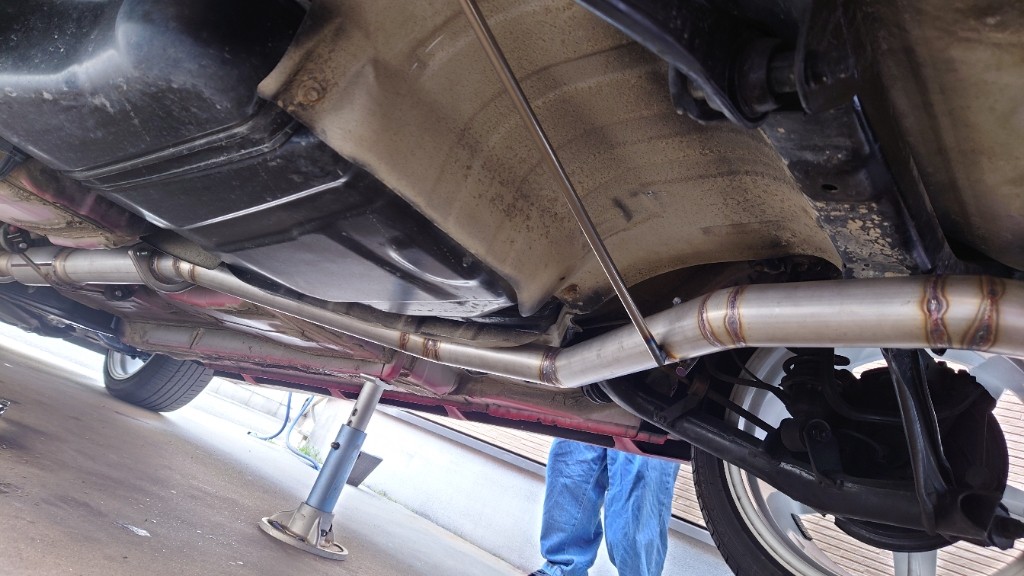

運転席側から来てリアメンバー前でぐるりと巻いてる形状になってます。


メンバーの下を通るのですがロアアームが長いので真ん中らへんを通していました。

1度センターに伸ばしてから運転席側に持ってくならと、出口は斜め跳ねあげを提案すると悪そうなので採用されました。

中間パイプから後ろは1本物で作ります。




問題のメンバー部分を逃がします。


巻かずに最短で出すと助手席側の吊りゴムまでが遠くて謎のV字になりました。


リアエンドはΦ70で斜め跳ねあげです。


今回は音を割るために厚みを1〜1.5mmのステンレスで作りました。
普段は1.5〜2mm厚くらいですね。

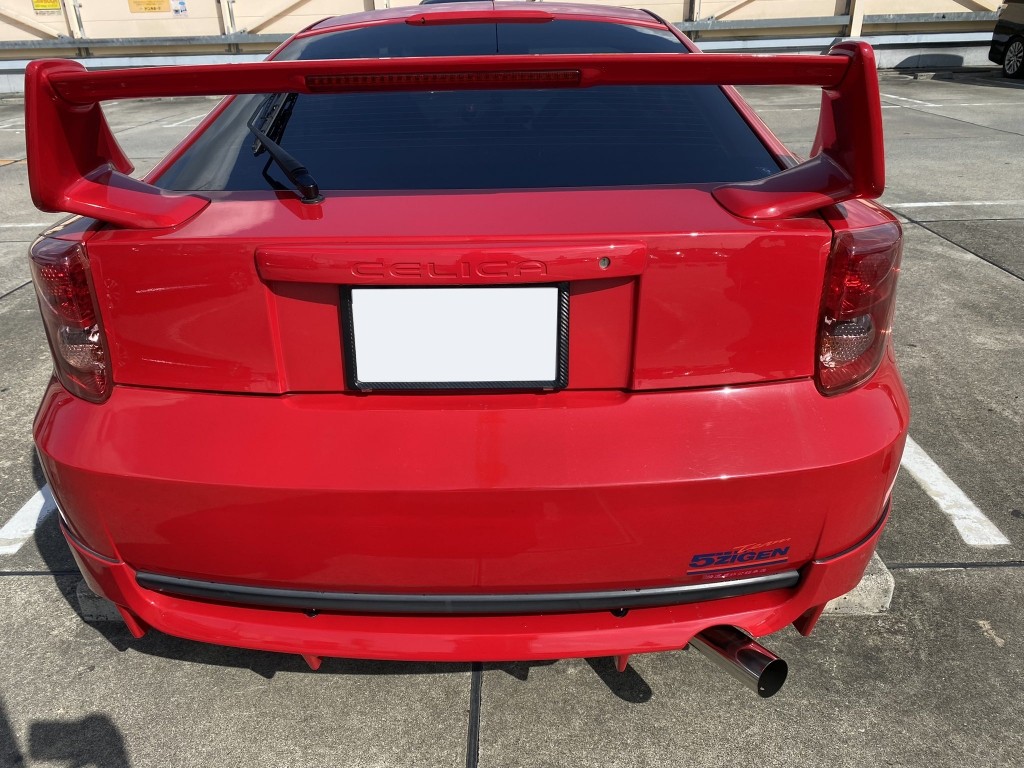

出口はバンパーに当たらないギリギリまで角度を付けました。




なかなかいかついです(笑)

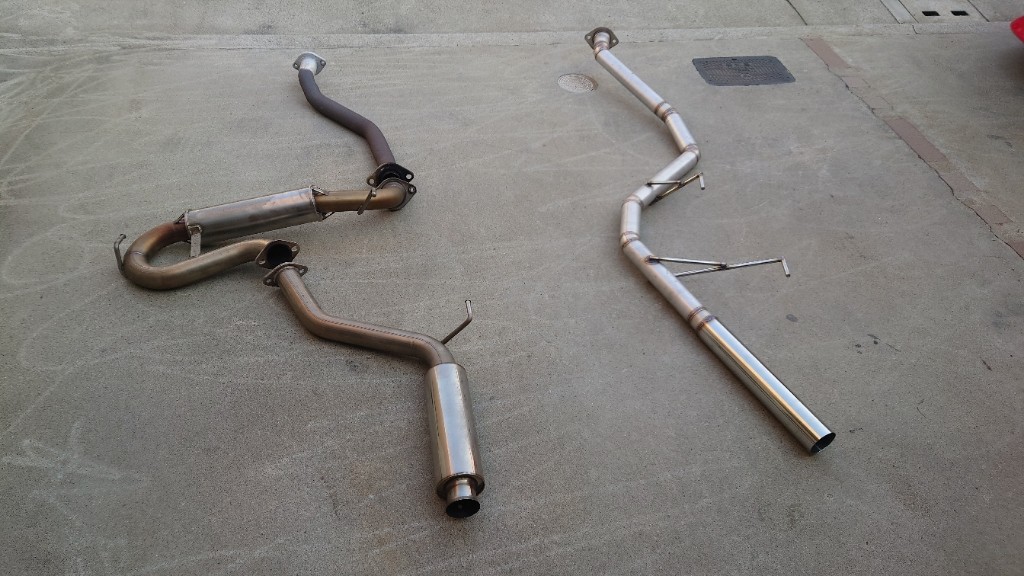

元々付いてたマフラーと比べるとリアエンドは全然違うレイアウトですね。





もちろん街乗り用サイレンサーも作ります。

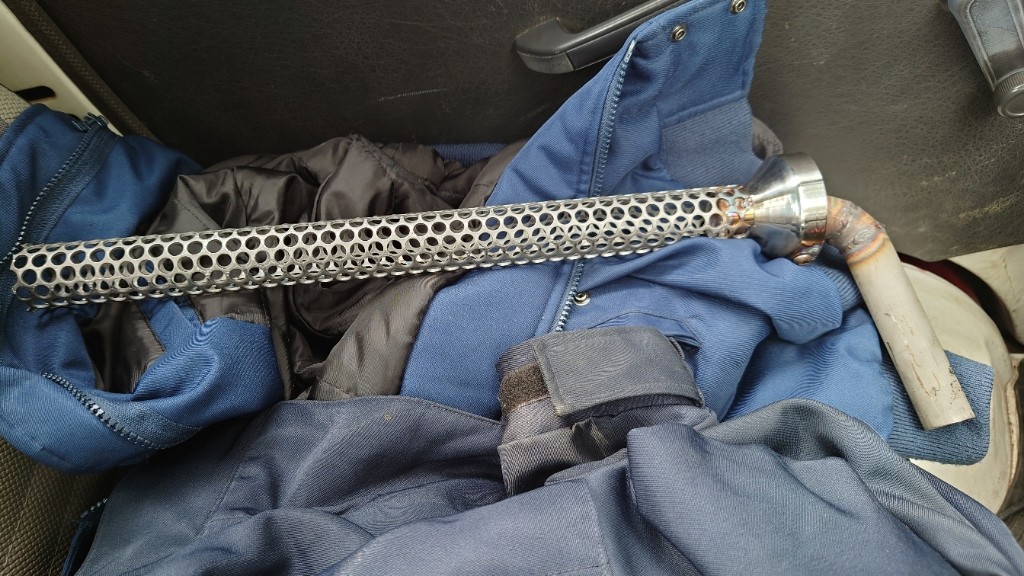

いつものパンチングパイプ作ってインナーサイレンサーと組み合わせたのを作ります。


あとはウールを巻いて



下向きに排気するように固定穴を開ければ完成です。


ウール部分が絞るだけではなくサイレンサーになるのでめっちゃ静かになります。




今回のマフラーはこんな音になりました。
https://youtu.be/SlNrOr59On0
