LED設置で電流不足によるチェックランプ点灯防止に抵抗入れた話です😥

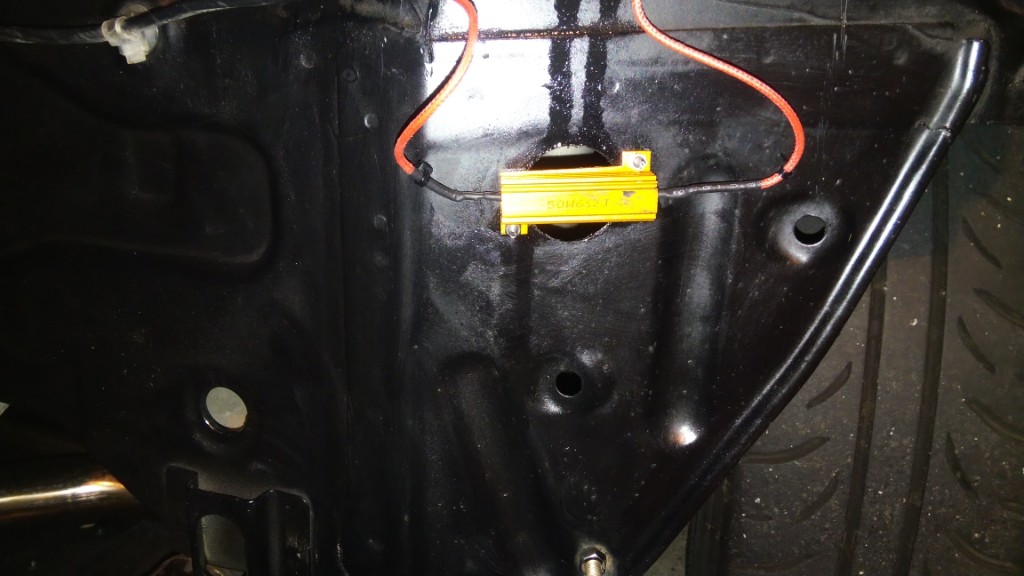

メタルクラッド抵抗にございます。

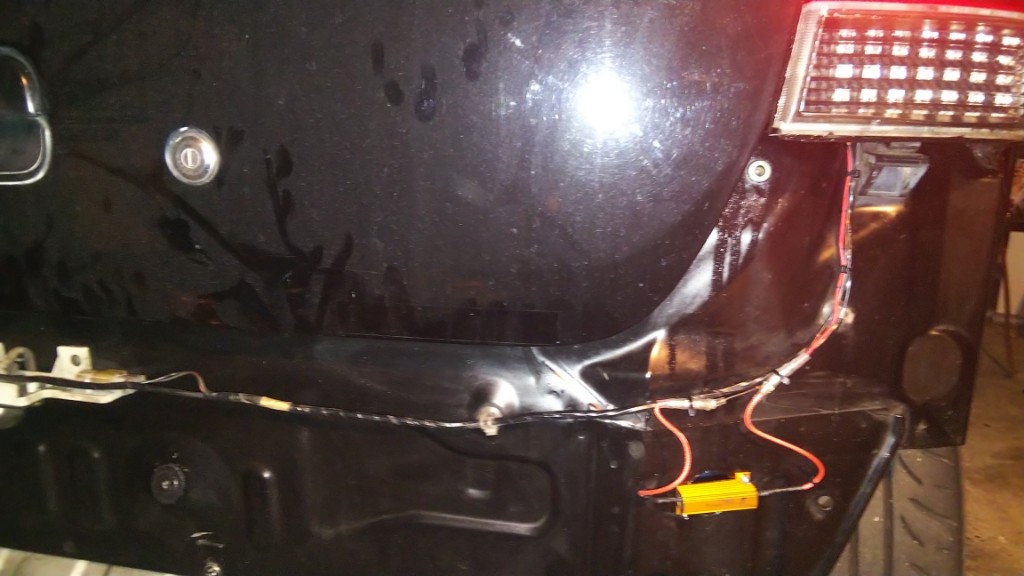

右側です。

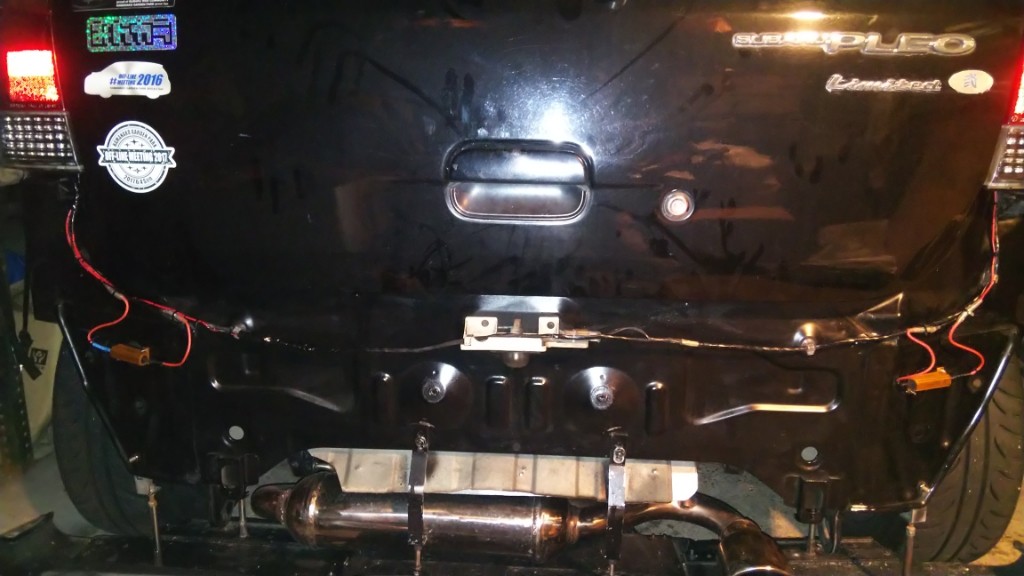

両側です。
左右にそれぞれ1個づつ。



抵抗自体は発熱しますので、どんきちは冷えそうで雨のかかりにくいリアバンパー内部の鉄板に設置しました。

汚れてましたので、ついでに掃除してみました。
ああっ却ってゲートの埃目立ちますね笑





いつリミ２純正テールに戻すかわからない気まぐれ😥で、外せるようテールランプの裏側に抵抗用ハーネスの防水カプラーを仕込みました。




LED設置のチェックランプ点灯は、すぐではなく時間差で点灯しますので様子見をしてみます。

６極カプラー
①②③
④⑤⑥



数字はボディ側、´付き数字はランプ側

ﾎﾞﾃﾞｨ側ﾊｰﾈｽ ....................ﾗﾝﾌﾟ側ﾊｰﾈｽ
①共通アース－、黒 ➡ ①’黒
②ストップ＋、緑黒 ➡ ②’緑黒
③ターン灯＋、赤黄 ➡ ③’黄
④空き
⑤バック灯＋、赤 ➡ ⑤’白
⑥スモール灯＋、茶銀 ➡ ⑥’赤



※LED変更でﾌﾞﾚｰｷでﾁｪｯｸﾗﾝﾌﾟ点灯には①-②間並列にﾒﾀﾙｸﾗｯﾄﾞ抵抗。


※ﾊｲﾌﾗ症状には①-③間にﾒﾀﾙｸﾗｯﾄﾞ抵抗またはICリレー。

※抵抗器は発熱するので、金属に取り付け。


色感悪いので、自分備忘用ですw

テールランプをLED製品に交換してみました。


リミテッドⅡはクリアテール。

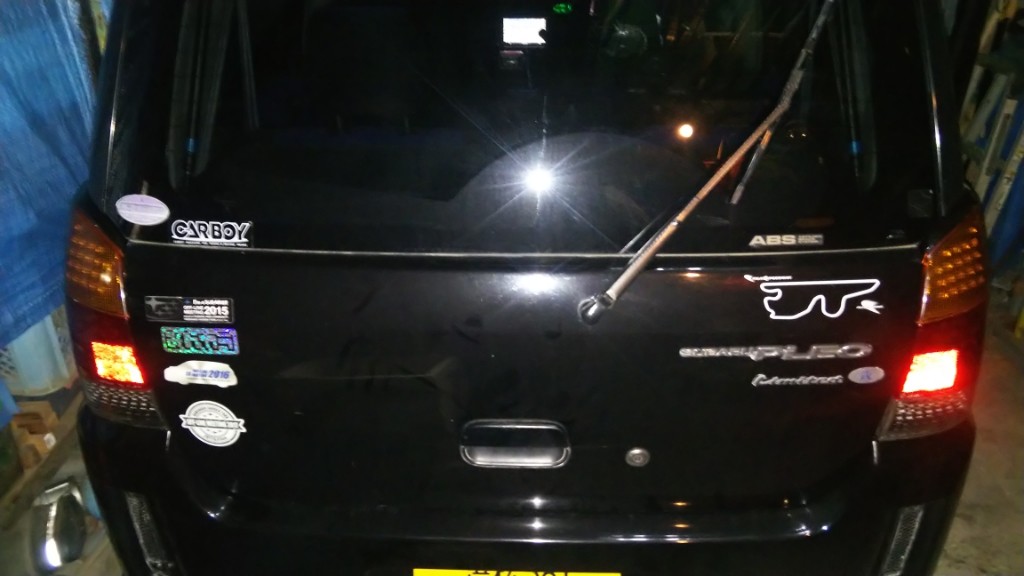

しかし、クリアテールのLED製作品は高価なので、昼間は前期型に相成りました。ﾏ ｲｲｶ (´∀｀)

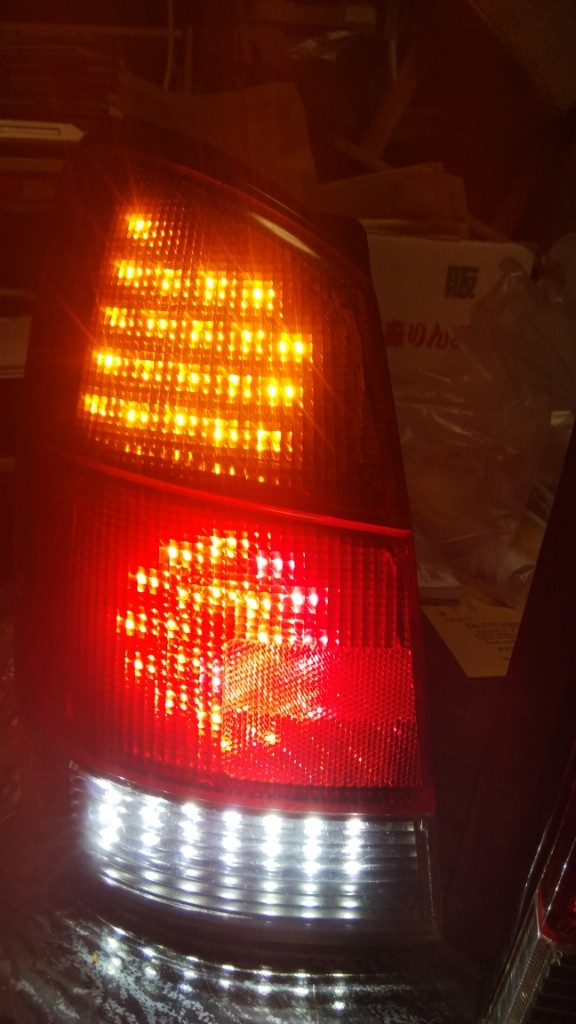

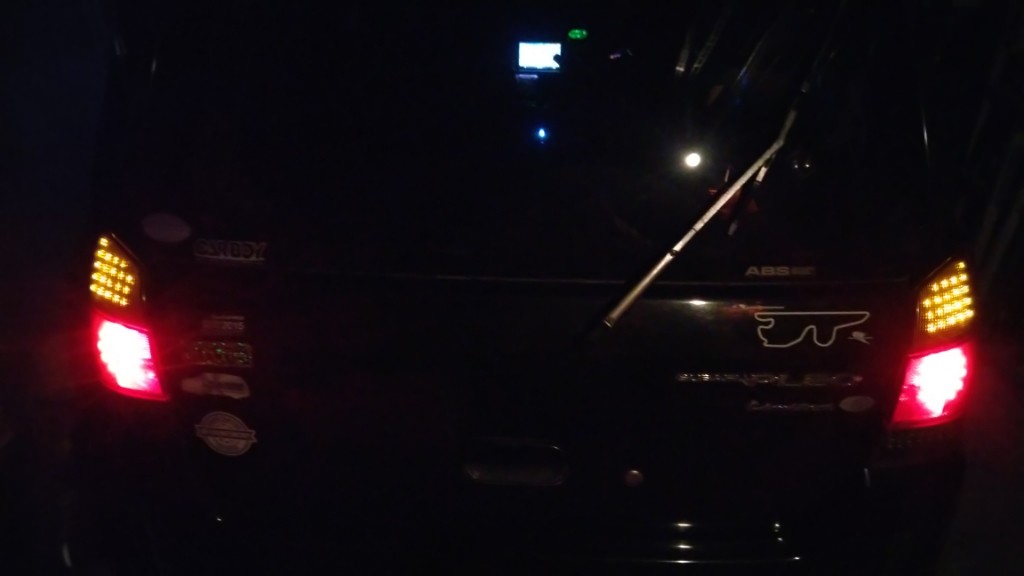

スモールとハザード点けますと
こないな感じです。






拡散レンズの凸凹でスモールの粒粒感は微妙ですね。
スモール＆ブレーキLEDは、丸型形状です。
試作品なのか安めに落札できました。

あ、バックランプは明るくなりましたよd(￣▽￣)


ウィンカーをLED化すると、ハザード〇ですが、ウィンカーやとハイフラになりますw

ウィンカーハーネスに抵抗を通すか、またはウィンカーリレーをICリレーに替える方法があるそうですが、

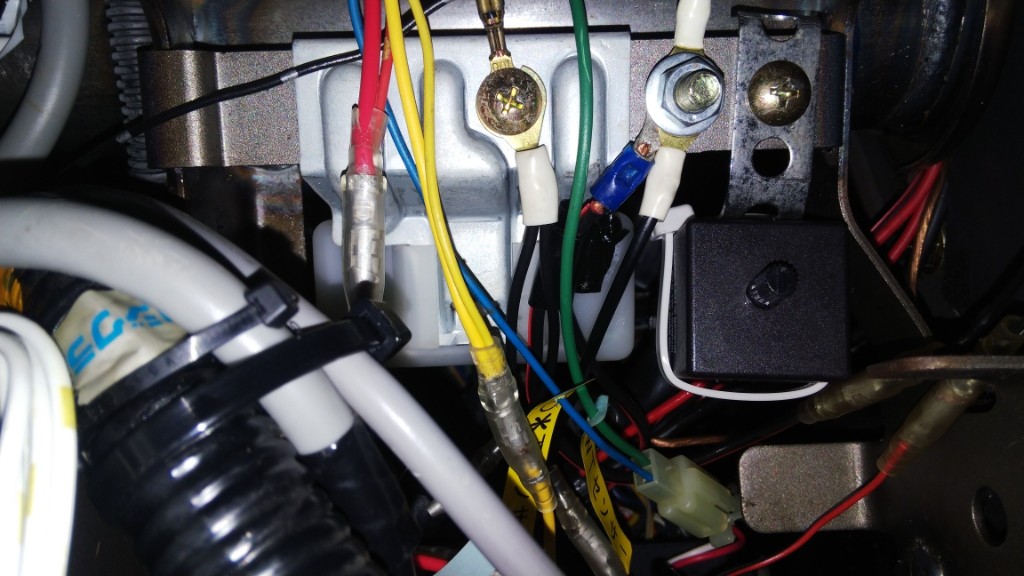

面倒くさがりwのどんきちは、カプラーONの点滅回数可変ツマミ付きのICリレーに替えました。



配線ごちゃごちゃにリレー箱とツマミも黒くて見づらいですがw


して、
今回どんきちがした加工は、ケースの防水処理とリレーステー製作しただけみたいな f(￣▽￣;)ﾀｲﾏﾝ



追記
焼〇までの高速走行でエンジンチェックランプが点き始めました😰
抵抗入れなかも
