本日は長いので、
必要な方だけお読み下さいな！
とにかくなんだかんだで大変な作業じゃった

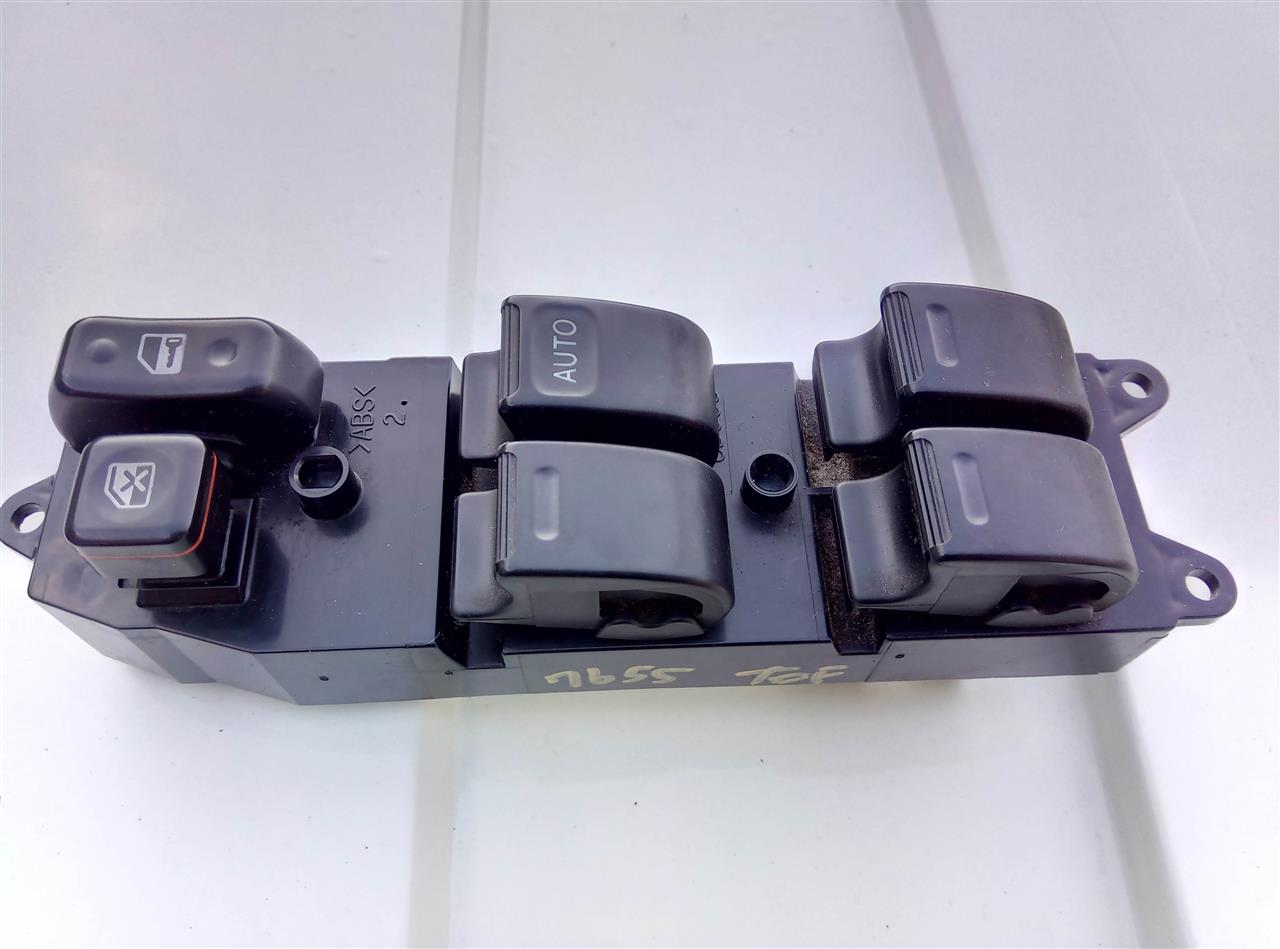

ランクルのPWスイッチが合うらしいという事で、70のPWスイッチを落札
喜び勇んでつなぐと…
パチｯと音がしておしまい 折角3つの窓が、電動で開いていたのに…
それこさ一瞬の出来事であったﾀﾞ ｿｹｯﾄは同じ14ピンで簡単に入ったのじゃが…
やはり「年式で細部が異なることもある」というのは後述の電装屋の職人さん
っで仕方ないから純正を頼むと、1,8万位とのこと即注文 もちろんリレーも
それを待って昨日取り付け… すると、うんともすんとも言わん
あちゃ～～～っ！まいったなぁ～
取るときにはドライバーでこじ開ける
ってことで、本日山の草刈りの帰り、とうとう電装屋へ泣きつきに行く！
すると、珍しくいつものM君がたまたまいて、「今はお呼びがかかってないから、
見てやるから持ってこればいいよ！」っと 即家に直行、車内バラバラ状態で電装屋へ
するとなんだかんだ言いながら「リレーが死んでいる」とか「本当は別なところに原因が
あるんじゃないのかな～？」などくちばしりながら、「カチカチいう音は真ん中辺から
響いているよな～」っといいつつ「ここら辺のパネルはずさんと行けんかなぁ～」っと
ｵﾗの顔を見る 暗に外せ…っと言ってる顔 「オ～～～まっとけれ～
こんなパネル外せんよなぁ～ 」「センターなら何とか～…」なんて言いながら
いろいろやったが、やはりフロントのパネルをはずさんとだめみたい でも外さんかった
結局、壊れた70のスイッチでさらに症状は悪化して、周りの窓はすべて動かなくなり、
うんともすんとも言わない 四角いリレーを交換して集中ドアロックが効くようになるが
ウインドーは動かん 最終的にはクーラーユニットの箱の前あたりに、リレー制御盤？
みたいなﾌﾞﾗｯｸのボックスがあり、その中が断線しているのではないかと
それを取り出すには大変な苦労がいる いろいろ考えた末、外気吹き出し口を外し、
そこへ手を入れそのボックスを取り外す そしてそのボックスをばらしてみると、
どうも基盤がショートしているらしい 「少し待て！」 と言っているとしばらくして
基盤を直して見せてくれたﾀﾞ
「これなら見えるか？」さっきはなんも不自然では
なかったが、どうも少し切れていたようだ っでそれをなんとか元の場所に入れて
あちこちテスターで測って「これでいけると思うが、これをやっておかないと…」
っと直した基盤のあった所を向き、合掌！礼拝！ もちろんおらもそうしたﾀﾞ
っでエンジンかけ、おもむろにスイッチを上げ下げすると・・・・・・？？？
なんという事でしょう…音はでかいが、上下するではないですか～？
良かったよかった～ 取り合えず原因はわかった このボックスの中の基盤に何かの
過電流？負荷？が加わり、焼けたのではないか？っと 例えば
凍っている窓を無理やり開けたとか、他の原因もあるかもしれないが、とにかく過電流が
流れたことの積み重ねで、たまたま先日切れたのではないのか？ という見解
ついでに集中ドアロックも見ていただくと、「こりゃあ～アクチュエーターが死んどるか
も？ 部品交換かアッセンで交換かどちらかだと思う 部品屋に聞いてみて？」
ここにきて電気関係がどうもイカン！ ﾒｶﾞ保有者の方々 部品が出なくなってきている昨今 社外品があればよろしいが、なければ壊れそうな部品は できるだけ交換しておくに限る そう思った次第
今回の件でわかったことの整理
①80の部品は本当にいいのだろうか？どうもわからん。まだ純正がそんなに高くなく
手に入るから、もし心配な方は取っておくとよいかも 特に距離を乗ってる車

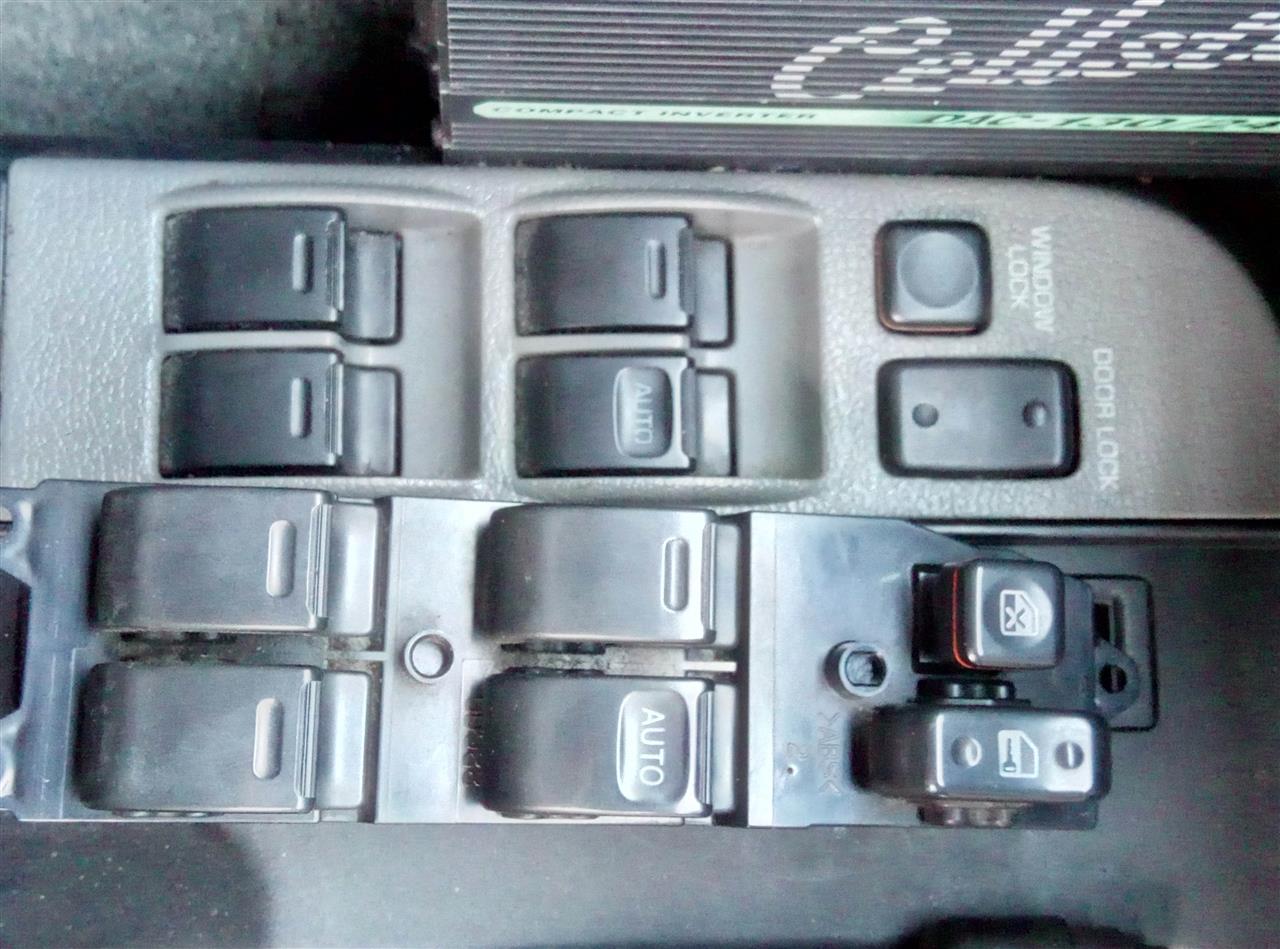

左側が純正スイッチと番号 右側が丸型リレーと部品番号 しかしリレーはあんま
切れんらしい
②運転席側のドアﾓｰﾀｰｱｯｾﾝは製廃 右側前後は交換できる？ 部品番号は同じらしい
③左側のｱｯｾﾝは不明 部品屋で取れるのか取れないのかまだ不明

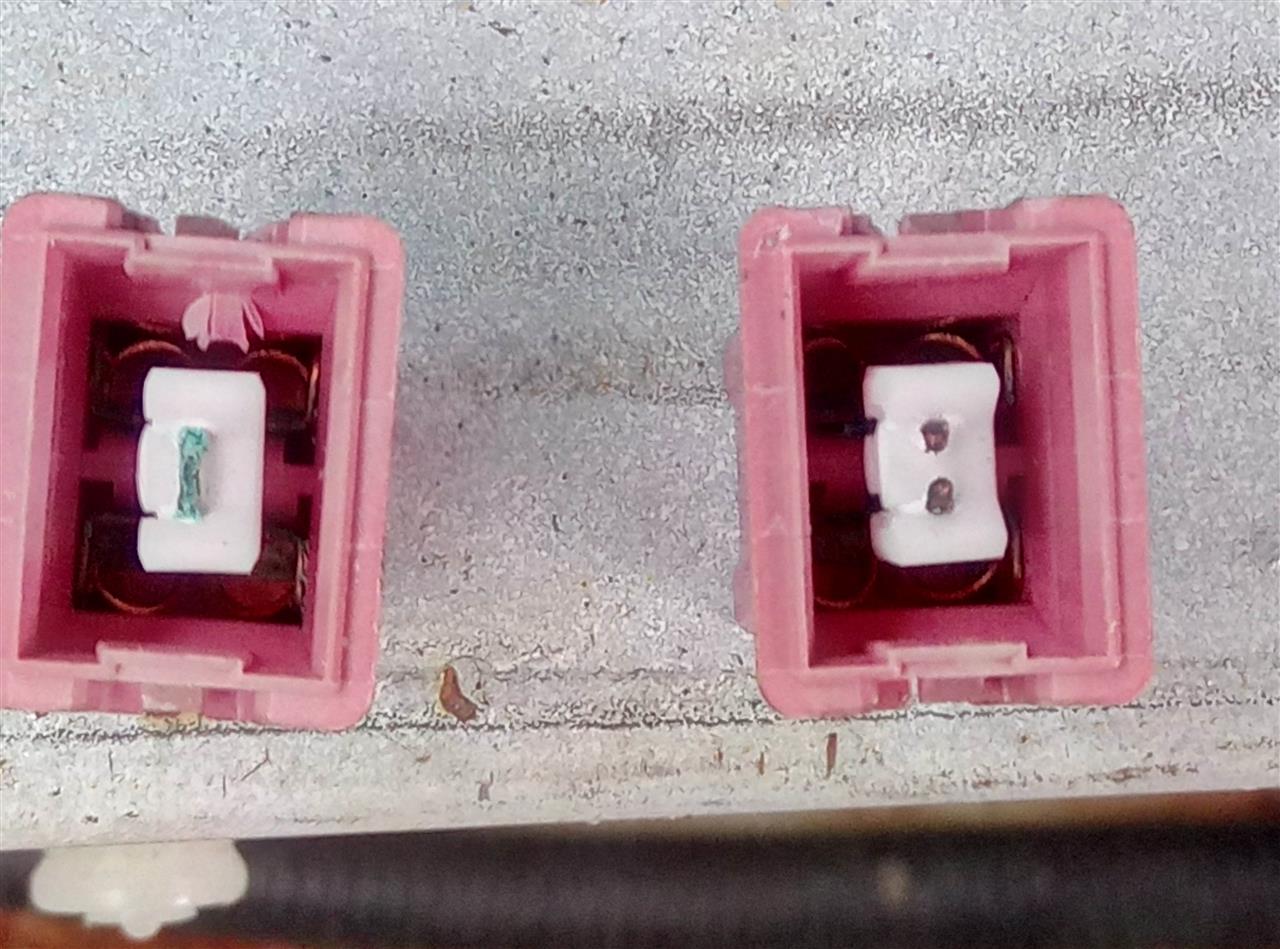

④リレーボックス内の丸型30Aと四角ﾋﾟﾝｸ30Aのヒューズが、ヒューズボックスの上段
にある 真ん中穴が開いているところが丸型30A 右側はじの縦並び３個をよく確認
すること 写真参考してﾋﾟﾝｸをよく見る
真ん中の接点が緑青ふいてると、切れやすいそうだ 緑青ふくと銅板が痩せて正規
のアンペア数が出ず、切れやすいそうだ つまり30Aあっても実際は20A位しかなく
て過電流が流れると切れるという事
普通の人は知らん事らしい ここ大事！ 1ヶ1000~1200円位？か
⑤アクチュエーターはこれも部品番号はあるものの、在庫があるのか不明 部品屋で
注文するより、トヨタ部販で直接聞いた方がよろしいという話を聞いた
ソレノイドが壊れると、単体で注文できるのかどうか？ 金額が少しでも安い方が
ありがたいからのお～
⑥PW故障の原因は様々らしい しかし一般的な運転席側の故障のほとんどは、車体と
ドアの間 上下のﾄﾞｱﾋﾝｼﾞの間に配線が通っているが、それが経年劣化またはドアに
挟まれて、外からは見えずとも、中で断線が多いとのこと まず最初にこれを疑え
とのこと
その後 リレーやﾓｰﾀｰ、ランクルみたいにスイッチそのもの他など
PWの故障の8割は断線らしい
⑦確かﾒｶﾞのPWスイッチには、裏側にB-24V W-12V と記述があるが、これは
車は24V車でパワーウインドーモーターは12Vという事だと理解している
ｵﾗの様に、間違っても24Vを直接ﾓｰﾀｰに流さないこと これ重要！ 流すなら12V
ｵﾗも組み終わったあと12Vを流すと普通に上下したから 24Vなんて流すとバイメタ
ルが一発で飛ぶ 気を付けましょう！ 今回は自分でわざわざ壊したらしい（涙
⑧そしてリレーのみならず、最も大変な場所にあり、最も大切なブラックボックス？
カチカチ（ﾀﾞｯｼｭﾎﾞｰﾄﾞ？ﾌﾛﾝﾄﾊﾟﾈﾙ？辺りで）いってもPW動かないのは、ﾓｰﾀｰではなく
このボックス内の故障 昔のショートホープの箱をひとまわり大きくした位の黒い箱
これをばらすとリレーやモーターなどを制御するものがある その裏側の基盤が断線
してないか？ 確認すること 虫眼鏡で見るとよいかも 年寄りは見えんかもしれん
今回自分で何とかしようと頑張ったが、自分では限界がある こういうものはやっぱ
「餅は餅屋」っつうように、その道のプロに任すべき実感した次第 しかしあとはアクチュエーター注文と交換 また元気が出たら自分でやるが、問題は今回バラしたものの組み立て M君曰く「スキル、スキル！ そう思って自分で頑張ってやってみたら？」っと
ﾎﾝﾄ久しぶりに・・・
下らん話・・・
でおしまいおしまいおしまい
