2017年09月06日 イイね!

FPGAのクロック。

artyを色々弄ってますが、仕事と色々忙しく、多分オプミまでに間に合わないかも(^^;)

そんな、こんなで色々調べて居るのですが、クロック関係て気になる物が。

オーディオにはクロックが付き物で、このタイミング精度が音質に影響します。

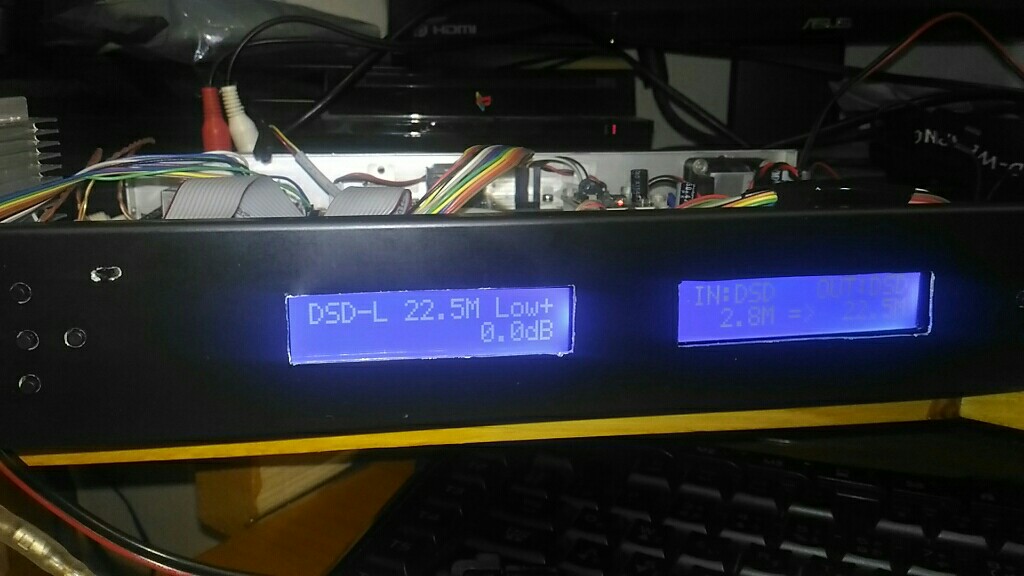

自分はDSD512のクロック、22.5792MHzが必要になって来ます。

AK4317P2D基板から出力されたDSD信号を、FPGAでTA処理した後に、22.5792MHzの周期でDSDL信号とDSDR信号を出力します。

なのですが、FPGA arty評価基板には100MHzのクロックが乗っています。

この100MHzの信号を、PLLと言う逓倍(倍にする回路)/分周(割る回路)を通しても、きっちり周波数を出せません。

こうなると、AK4317基板から出るDSDCKと同期させて出力が良いと今まで思ってました。自分は「FPGAプログラム大全」

を持っていて、VGA信号を出してパソコンモニターに表示させる例題があります。

artyだと、シールド作らなければ試せないので、読み飛ばしてたのですが、そもそも、表示データ送信用のクロックどうしてるんだろ?


と、見直したら7シリーズのFPGAには、MMCMという機能があるらしい。

fVCO=fCLKIN×M/D
fCLKOUT=fCLKIN×M/(D×Q)
この計算で任意の周波数をだせるけど制約もあります。


600MHz<=fVCO<=1200MHz
D=1~106
M=2.000~64.000(0.125ピッチ)
Q=2.000~128.000(0.125ピッチ)

計算しにくい(笑)
さらに調べると、PLLとMMCMのクロック制御するのにClocking Wizardと言うのがアルみたい。

https://japan.xilinx.com/products/intellectual-property/clocking_wizard.html

使いこなせるかな?


Posted at 2017/09/07 00:25:42 | コメント(1) | トラックバック(0)
2017年08月20日 イイね!

やっぱり沼?レンズ買うつもりが…

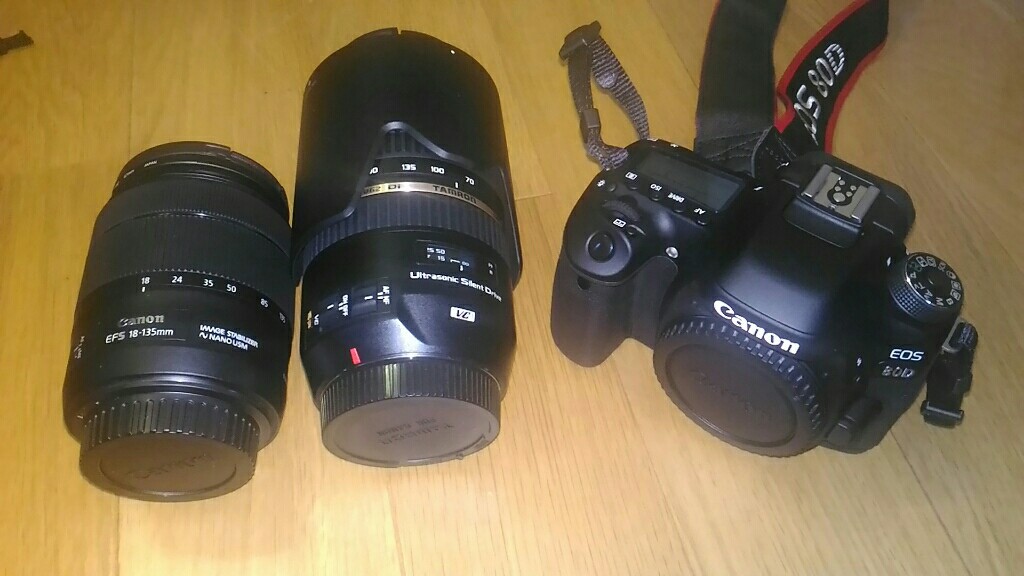

5月末に80Dを購入してからと言うもの、以前のPL-6 liteの時よりカメラを持ち出し撮影する事が多くなりました。
この他に、撒き餌レンズ50F1.8旧型の中古&画角58mmになる35mm macroを購入。

後は結婚式に呼ばれ、メインカメラとして動く為にスピードライトも購入。

初めは子供を撮る為だったんですがね~(^^;)
結婚式でメインカメラやったお陰?で、写真撮るのが楽しくなって来たんですよ。


何時しか戦闘機や野鳥を撮ったみたいと思い始めました。

元々航空機が好きで、特に戦闘機が好きな為それを撮影してみたいと言う野望が(笑)
野鳥に恵まれている土地でもあるし、野鳥も撮ってみたい!!

ただ、それには現在のタムロンA005(70-300)では少々役不足で最低でも100-400クラスが欲しい…(100-400は学校行事でも使えるし)

100-400と言うと純正EF 100-400L IS II USM(約24万)シグマ100-400(7万5千)

一度純正が気になっているのに社外レンズ使うと、失敗写真撮る度に純正が気になり結局は純正に戻るってのが有り・・・
http://s.kakaku.com/item/K0000713956/
を買う気満々でした。

色々調べたり、レンズを付けて見たんですが・・APS-C機だと画角が1.6倍になるので、160mm~640mm。

息子の運動会で使うには・・広角側が足りない!!(トラック競技の時アップになりすぎる)
やはり、サブ機が要るな~と・・

丁度、キヤノンがボディとレンズでキャッシュバックを初め、X9が3万位で手には入る為、検討したのですが・・・

X9が発売され店頭で触って見たのですが・・・何か「コレじゃない」感が。

他にも色々触ってみたのですが、5D mark IV(35万位のプロ御用達ボディ)でさえなんかうーん?て思ってしまっていたんですよね。性能は申し分ないですが80Dで使える便利機能が無いのがね・・・。

6Dはモデルチェンジするので底値の12万なんだけど・・・風景や大人を撮るポートレートなら良いけど動体に弱いんですよね。
子供撮るにはちょっと向かない。

そんなこんなで、6D mark IIの発売日8月4日
この日、近くのケーズデンキで実機が有ったので、触ってみたら・・・「求めてたのコレか!!」

そう、70Dや80Dがそのままフルサイズになった様な外観と機能。

なんか、握っていて安心感が有ったんですよね。

翌日、悩み抜いた挙げ句、何時かは絶対フルサイズ握ることになる。それが早いか後かかな?と思い、注文。

12日にレンズ購入に取っておいたお小遣い貯金(へそくり?藁)を使って買ってしまいました。

使用頻度が極端に減るであろう、EF-S18-135 IS USMと、標準単焦点として使っていた35mm STM macroを下取りにだし中古のEF24-105L USMも購入。
少し古いけど、初Lレンズですね。






やはり、フルサイズ+Lレンズ凄いですね。まだ試してないけど50mm F1.8でも凄い期待できそう。(雨降っていて試せてない。


80Dは望遠用。6D2は普段使い用と使い分けて行こうと思います。(逆に付ける事も有るでしょうけど。

散財してしまったので、EF100-400L IS II USMは来年かな?

来年の百里基地航空祭までには手に入れたいな~。

500円貯金頑張らないと。


束の間の晴れ間で撮った白鷺。70-300持ってきてなかったので105mmでしか撮れなかった(^^;)
Posted at 2017/08/22 00:07:11 | コメント(0) | トラックバック(0)
2017年08月04日 イイね!

TAを考える③

ご無沙汰してます。先週の休みは家族サービス?で葛西臨海水族館&茨城空港(百里基地)に行ってまいりました。

実は息子が夏休み前に体調崩し、折角当たったNEXCO関東市原インター見学会に行きそびれ、可哀想だったので連れて行ってまいりました。









28日に百里基地にも行ったのですが、月末の金曜日は自衛隊が飛ばない事が多いらしく、(´・ω・`)な気持ちで帰って参りました(^^;)

百里基地は今度リベンジだな(^^;)


それは兎も角、TAを考えて行きましょう。



PCBGOGOに頼んでいた基板が届きました。しかし、中国の物流はヤッパリ酷いですね。
箱がかなり凹んでた。中身の基板は、elecrowより良い感じ。

あと、DSD512TAの制約ファイルを書いてみました。



とりあえずこんな感じでよいかな?

shieldのioピンの指定にちょっと手間取ったけど、これで大丈夫なはず。
あとはverilog hdlでプログラム書かないと…。
Posted at 2017/08/04 07:02:31 | コメント(2) | トラックバック(0)
2017年07月15日 イイね!

みんカラ:モニタープレゼント!【クルーズジャパン】

Q1. コーティングを選ぶときに重視するポイントは何ですか?
回答:
艶、防汚性、撥水性

Q2. カーケアや車について悩んでいることはありますか?
回答:
特にありません。

この記事は みんカラ:モニタープレゼント!【クルーズジャパン】 について書いています。

※質問項目を変更、削除した場合、応募が無効となる可能性があります。
Posted at 2017/07/15 01:36:38 | コメント(0) | トラックバック(0) | タイアップ企画用
2017年07月08日 イイね!

ポタ研2017夏に行って来た。

ポタ研2017夏に行って参りました。

ラズパイ関係で気になってたのですが…
北鎌倉電子工作同好会さんの…

CrossOverDA1と、I/V基板を出展されると言う事で、行って参りました。
(写真はES9038PROデュアル構成とI/V基板)


クワッド拡張基板。




I/Vのブァッファ基板


ローパス基板。


ヘッドホンアンプ

そして、試聴。

わざと、電源をノイズだらけのACアダプターがら給電してらっしゃいましたが、音の解像度がかなり高い。
(個人的な感想では色々なDAC聞いたけど、会場1だったかも)
ポタ研なので無理だけど、是非スピーカーで聴きたかった(>_<)

各重要部品の近くにレギュレーターicが有るからかな?


他にはHugo2も聞いたけど前程感動は無かったかな?音源が、アニソンだらけだったし・・・。
写真も全体写真取り忘れた(笑)


最近FPGA弄っている自分としては、ARTIX-XC7A15Tを使ってるのか~とか感じたり(笑)
自分の弄っている評価ボードartyはARTIX-XC7A35Tなので頑張ればHugo的なのができるのかな?って、無理か(笑)
(他にも色々ic使って居るだろうし)
他には

クラリオンが例のデジタルスピーカー使ったヘッドホン

を展示してました。中身のチューニングをイベント限定で変えられるらしく、ノーマルはカーオーディオで聴いた感じと同じくデジタル音。

野村ケンジ氏のチューニングにすると・・・デジタル臭さが消え、まろやかな音になった!?!これ面白いな・・。

イベント限定なのが悔やまれるけど、(サポート的に自分でインストールするのは無理だそうです)カーオーディオでも出来るんかな?

後は、












ラズパイオーディオの会
エレアトのたかじんさんのセイバーベリーやデシファイの基板等。

たかじんさんは、北鎌倉さんのブースでご本人に会い、ess関連の話とかをしました。

色々有益な情報を聴け楽しい1日でした(>_<)
Posted at 2017/07/08 22:18:52 | コメント(1) | トラックバック(0)
