ハコ点のランマのブログ一覧

自作PC

メイン機
9700X

データ用SSDの交換をしました
ソフトウェア編です


ORICO IG740PRO 2TB

ハードウェア編
9700X データ用SSDの交換(ハードウェア) ORICO IG740PRO 2TB @ PC






マザボはASUS

ASUS TUF GAMING B650M-E WIFI

このORICOのSSD
ASUSのアプリで速度が低下する不具合があるとのこと

Armoury Crateを起動






Aura Syncを開きます

ARGBのライティングアプリなのですが
何故か！？

黄丸
SSDにチェック入ってます






チェック外します

SSDみたいなストレージに
LED付きの製品なんてあるのでしょうか






ディスクの管理

Windowsキー+X
ディスクの管理

外付けケースから
ディスクの初期化を進めました

新しいシンプルボリュームウィザード

暫定で
ボリューム(E:)






旧ストレージ

動画ファイルとか
容量圧迫気味でした

アルバムみたいな物で
なかなか捨てられないでいます






データ移動

なんとなくですが
フォルダー別に行いました






CrystalDiskInfo

なんとなく開いてみたら
ドライブ熱いよって怒られました






コピー中

元データのキオクシアSSD

リードだけでも
大きなファイル移動は熱持つみたいですね






引っ越し終わりました

ハード交換後
再びディスクの管理から

ドライブレターをDに変更して
再起動






無事復旧

アイコンも元通り

デスクトップ晒し
少し恥ずかしいですね






CrystalDiskMark

先のArmoury Crate絡みで速度が心配
気になりました






Cドライブ

Team T-FORCE Z44A5 512GB

気にしてませんでしたが
速度出てますね






Dドライブ

ORICO IG740PRO 2TB

こんなに！
全ての項目で上回ってきました

速過ぎてビックリ
問題なさそうなら買い増しするカモ






問題のArmoury Crate

Aura Syncのチェック
入れて実験してみます






大幅にダウン

激しくパフォーマンス落ちました
これはダメです

気が付かずに運用してしまっているケースも
多々あるんじゃないかな






無駄なLEDランプ

これが影響してるのかは
わかりません

折角速度が出ているだけに
残念なポイント

是非とも
改良して欲しいですね

自作PC

メイン機
9700X

データ用SSDの交換をしました
ハードウェア編です


ORICO IG740PRO 2TB

アマゾンセールと
10%オフクーポン使用

クーポンはかなりお得
ポチる前に動画レビューで探すと良いです

案件やプロモーション等で
配布されたりするみたいです

アマゾンリンク
ORICO IG740PRO






説明書きとか






開封

M.2固定ネジとヒートシンク
ドライバーが付属してきます






評判も良さそう

調べてくうちに
欲しくなりました






裏面

片面実装です






Dのデータ用ストレージ

気が付けば
そろそろマズそう

先行投資的に
X600用に準備してたのですが

コチラの2TBをメイン機に取付

外した1TBを
X600へ引き当てます






データ移動

外付けケースで行いました






相変わらず

このケース
付け方が解りづらい






PCトップに接続

すぐ隣の無線マウス
電波干渉するのか動かなくなりました

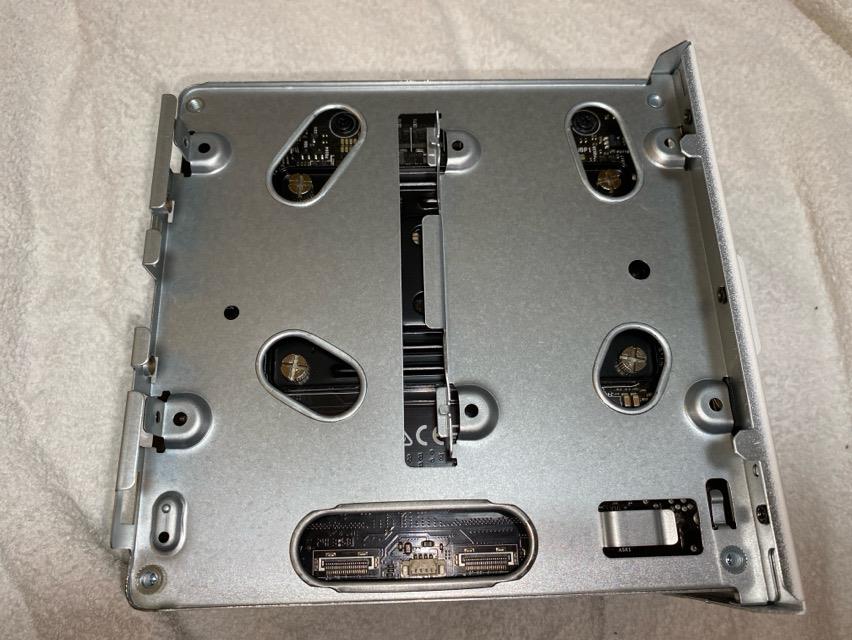

マザボ裏から

アクセスランプなのか
ピカピカ点滅

なんだこれ！？






黄丸部分

LEDチップが実装されてます

内部ストレージに
ランプなんて要らないです

故障リスクが上がるだけ
その分コストカットして欲しい

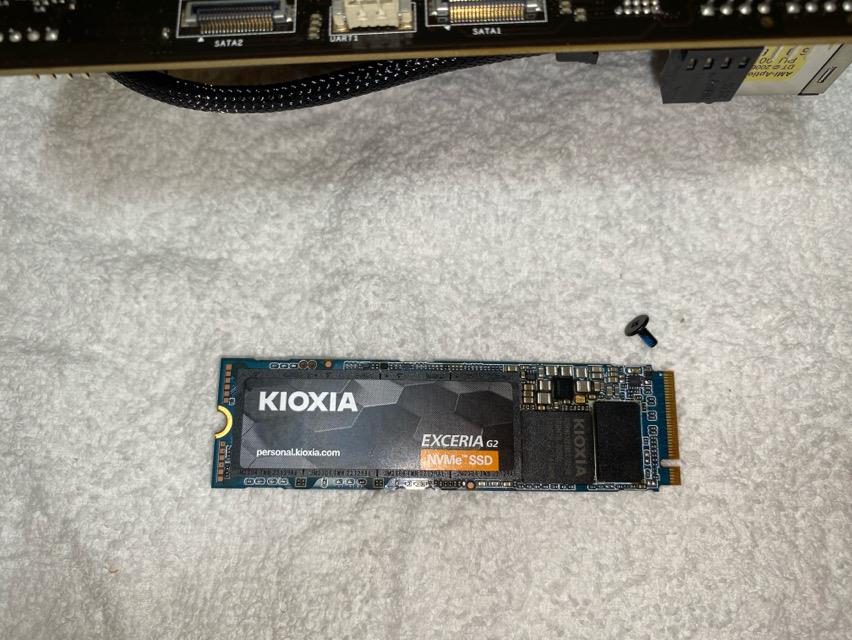

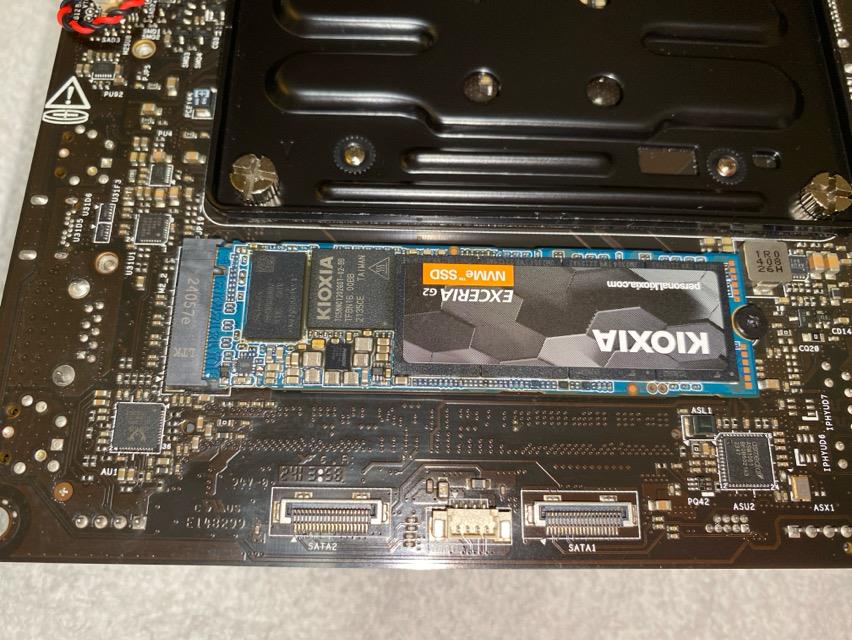

現状のデータ用SSD

KIOXIA EXCERIA G2 1TB

データ移行も終わり
交換します






ヒートシンク

ヒートシンク裏に両面テープ
サーマルパッドを間に挟みます






両面の

シートを剥して






サーマルパッドも






ヒートシンクに貼り付け

更にシート剥します






計3枚のシートを剥します

ヒートシンクは両面テープですが
SSDにはサーマルパッド直貼り

取れてこなければ
いいのですが






位置合わせ

なんとなく
固定ネジ部分に合わせました






キンピカです！

LEDランプといい
本国では派手さがないといけないんでしょうね






ヒートシンク

サイドまでカバーされます
LEDは隠れてしまい全く意味ありません






交換しました

黒金でイイかも

グラボ裏で
全く見えなくなりますが

いちいちグラボ外すのが面倒なのと

データ用こそCPU直結の1スロット接続のほうが
交換もしやすくて良いかも知れませんね

自作PC

サブ機のX600
CPUクーラーの取付






CPUクーラー

サイズ SHURIKEN3 SCSK-3000
ツクモ






ロープロファイルなクーラー

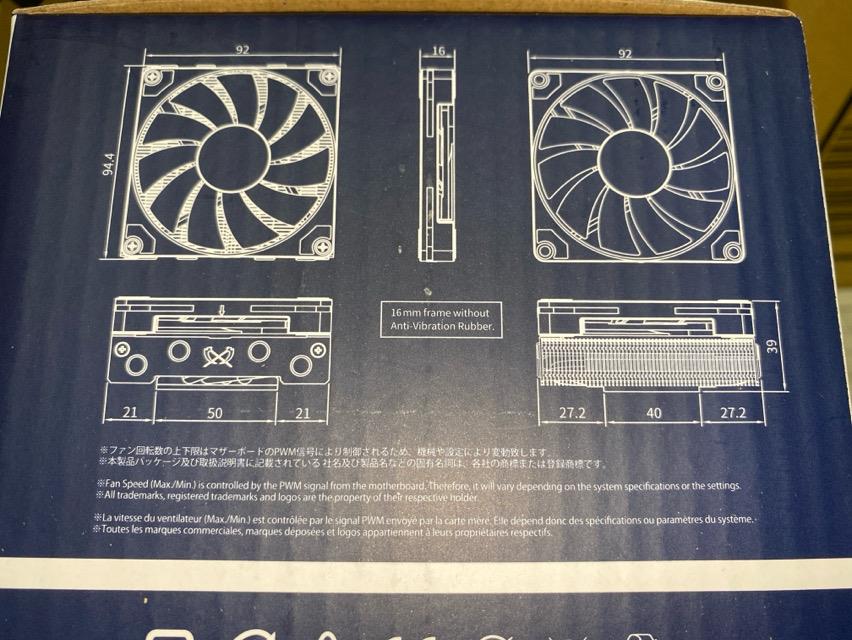

専用スリムファン採用
全高39mm

国内メーカーのサイズ
24年10月発売の新製品です

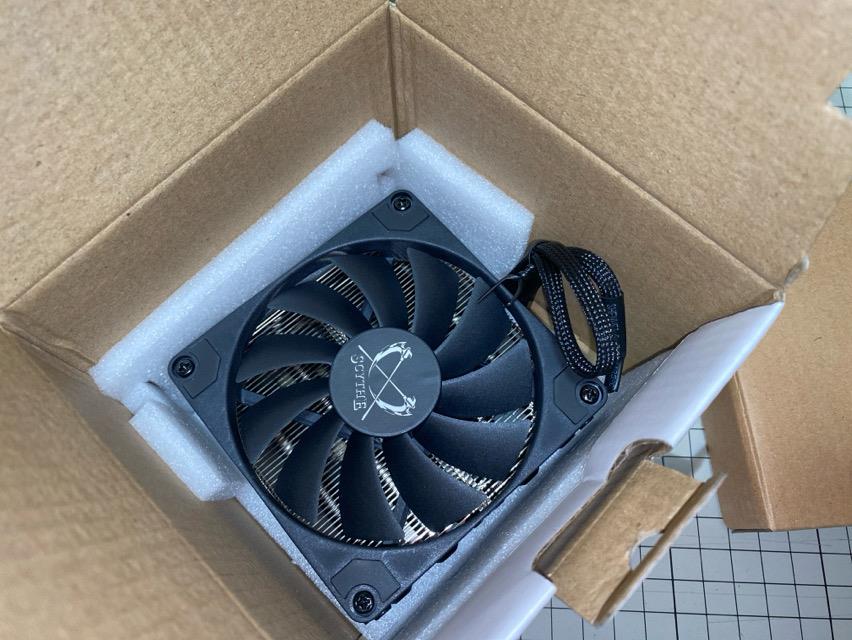

開封

トップフロー型
92mmファン

想像したより
コンパクト

DDR2時代は
ビッグ手裏剣使ってました

4Kモニターの準備 グラボGTX1050Ti交換 @ PC

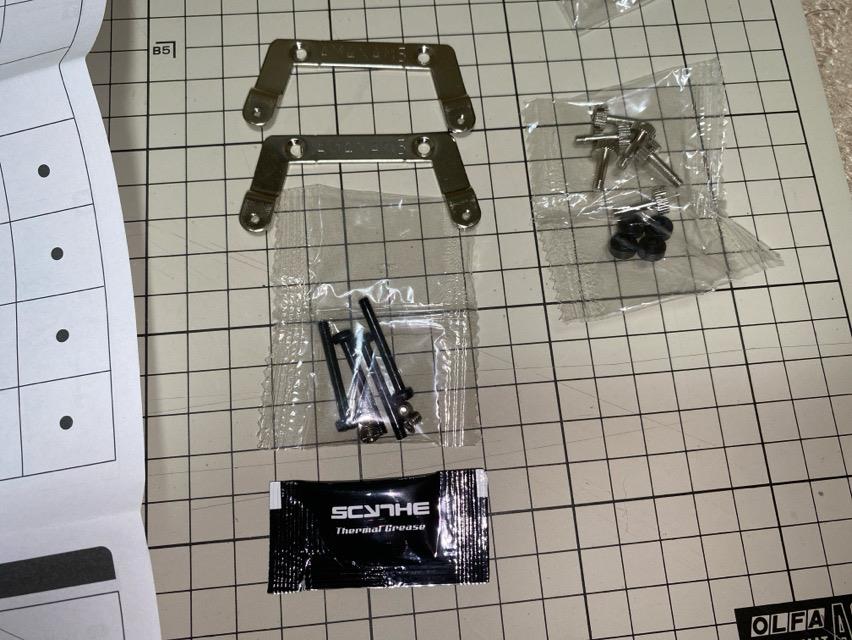

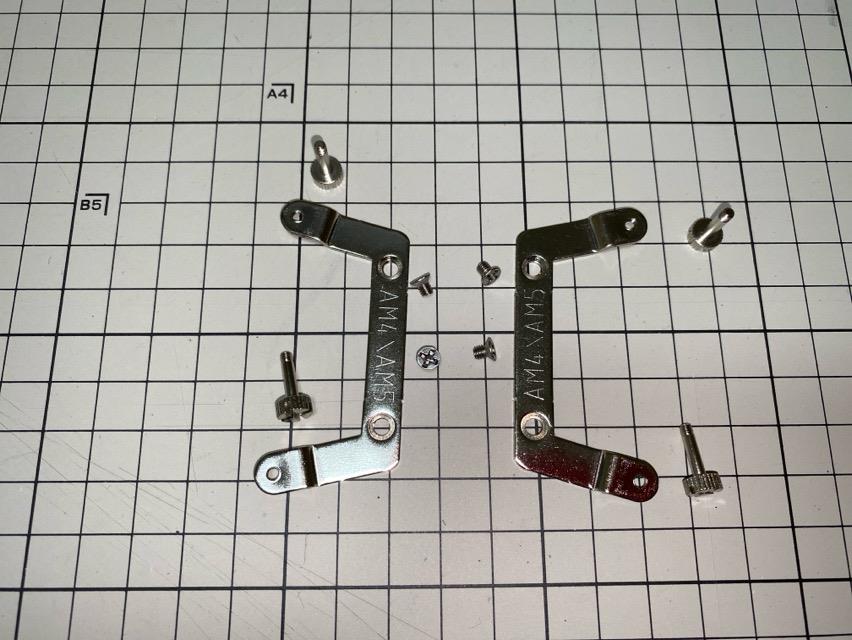

ブラケット類

AMDはAM4/AM5共通






付属品

CPUグリスの袋が
これまでと違いますね

新作という事もあって
OEM元が違うのかも






混乱しないように

AM5に必要なパーツだけ
取り分けておきます

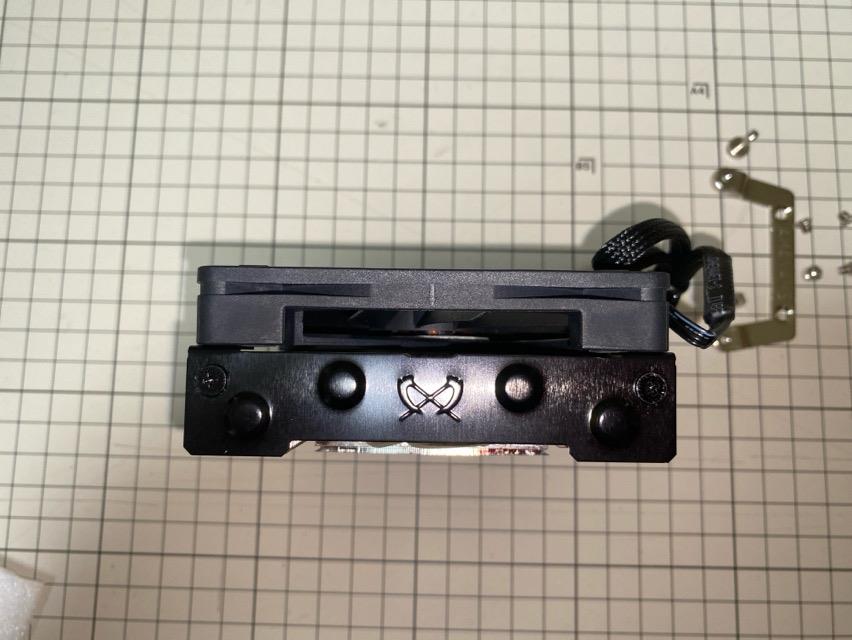

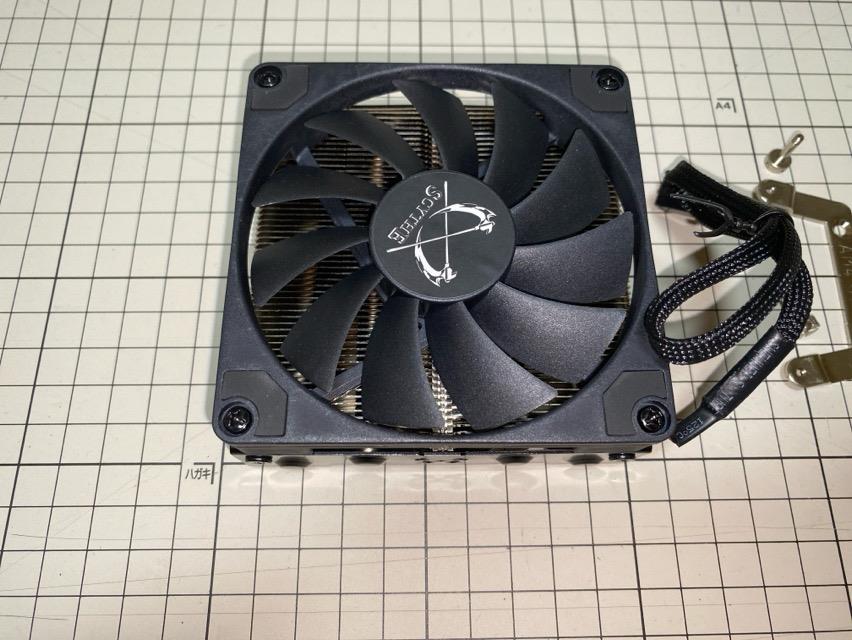

本体

ほぼ92mmファンの外径
コンパクトです

ファンはネジ止め式

個人的にクリップ式より好み
指先が痛くなるんですよね






小さくともサイズの刻印

サイドがブラックなのも
イイですね

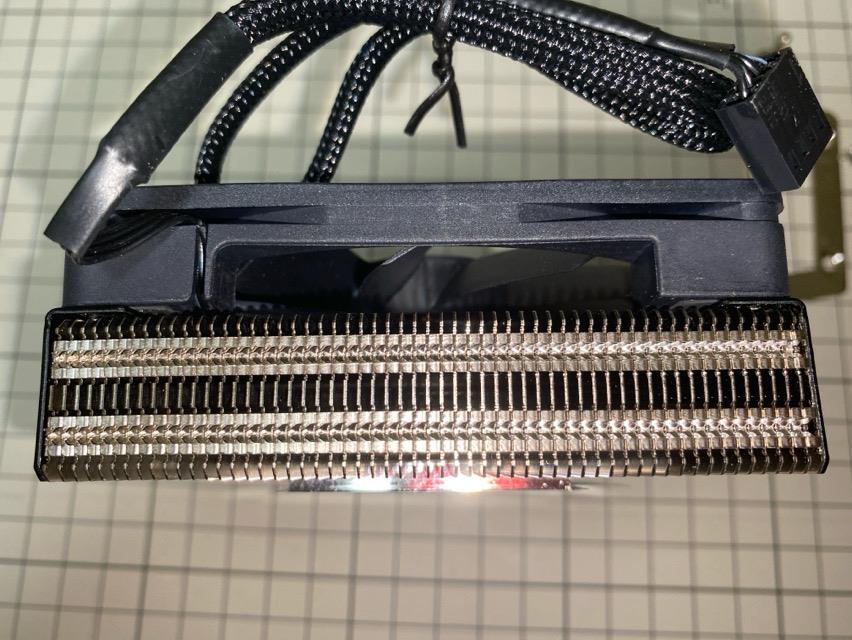

専用スリムファン

ファンサイドに開放口
マザボ周辺にもエア通します

別途25mm標準ファン用の
取付ネジも付属してます

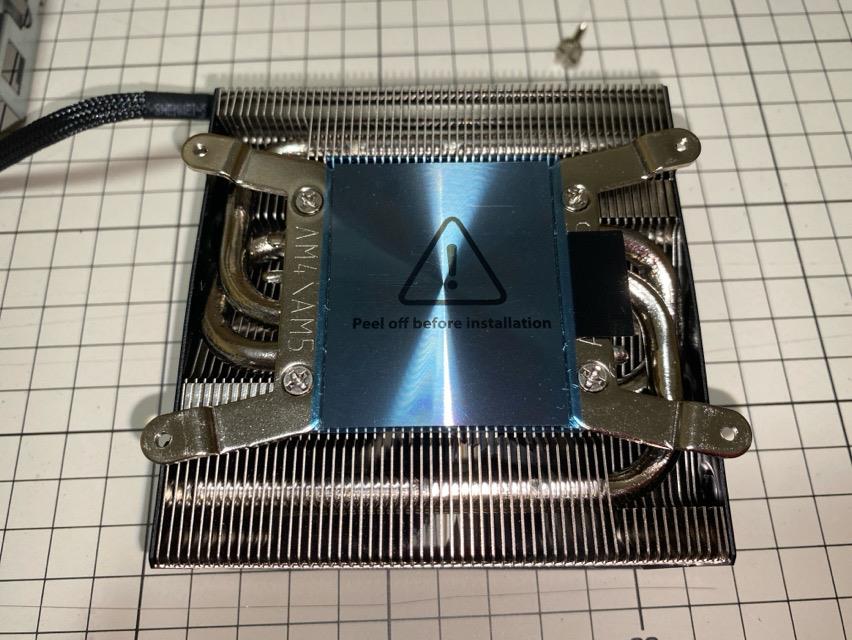

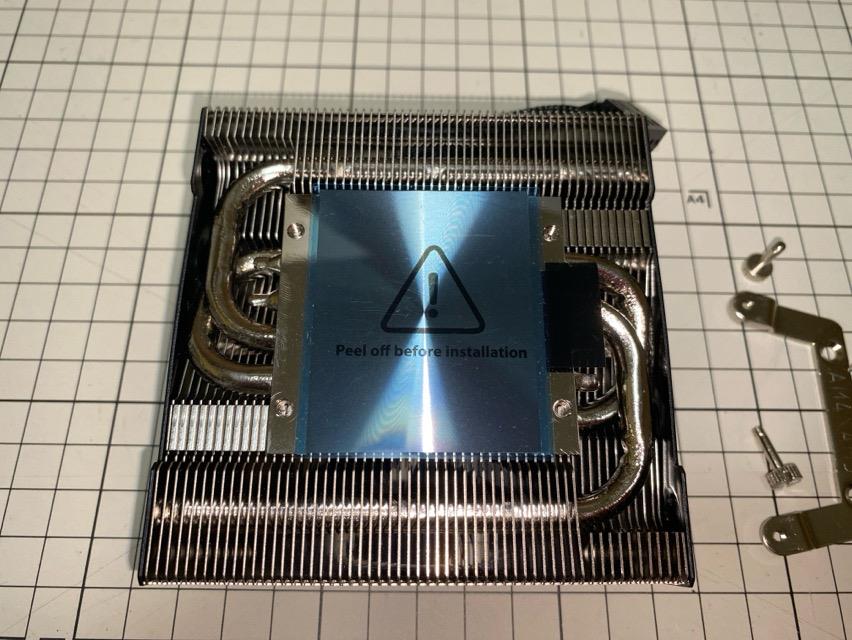

底面

ヒートシンクの質感
とても良いです

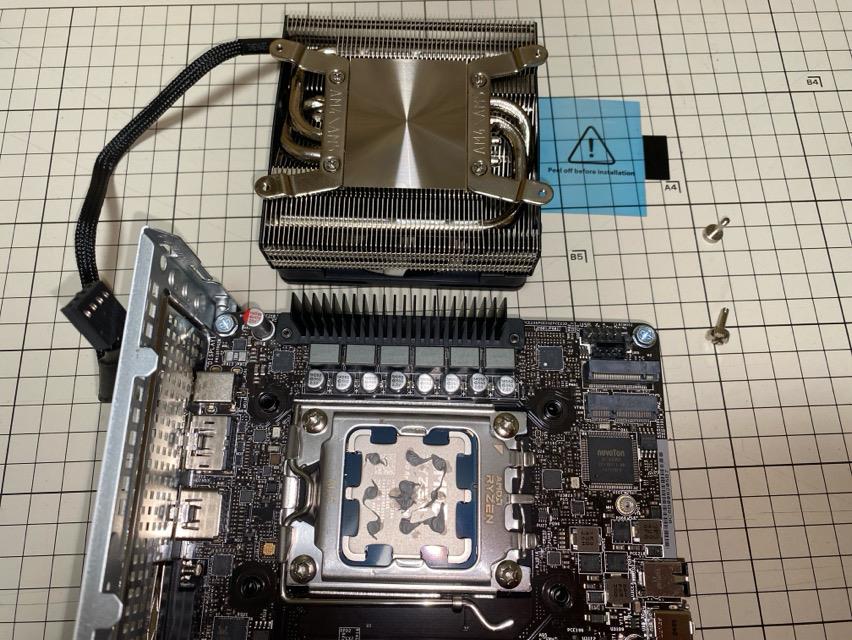

ブラケット取付






搭載します

CPUグリスを塗布
開封済のクーラーマスター使いました






そっと載せて

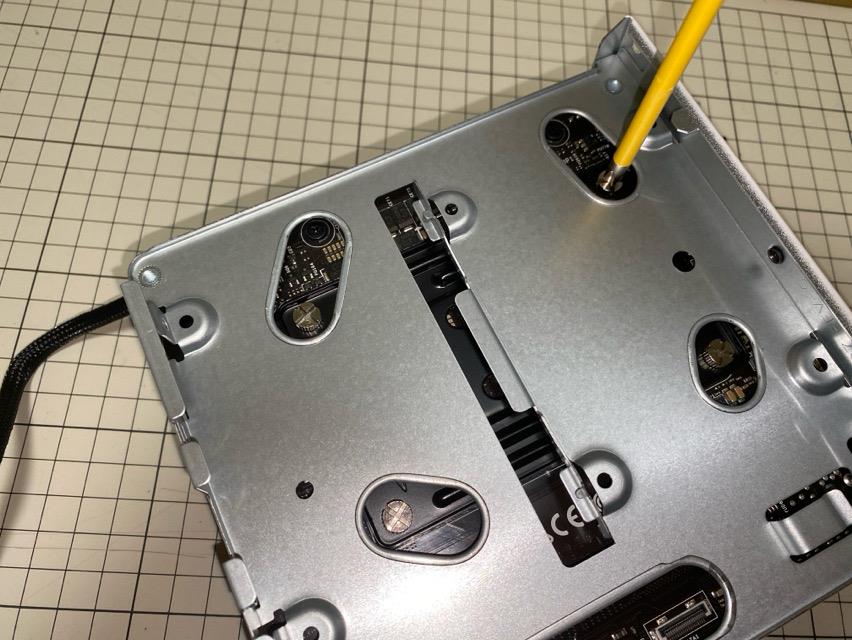

裏返して

バックプレートのネジ穴から
付属ボルトで固定

バックプレート交換の
AM4よりは簡単でした

Ryzen 5 3400G DeskMini A300自作参号機の組立て@ PC

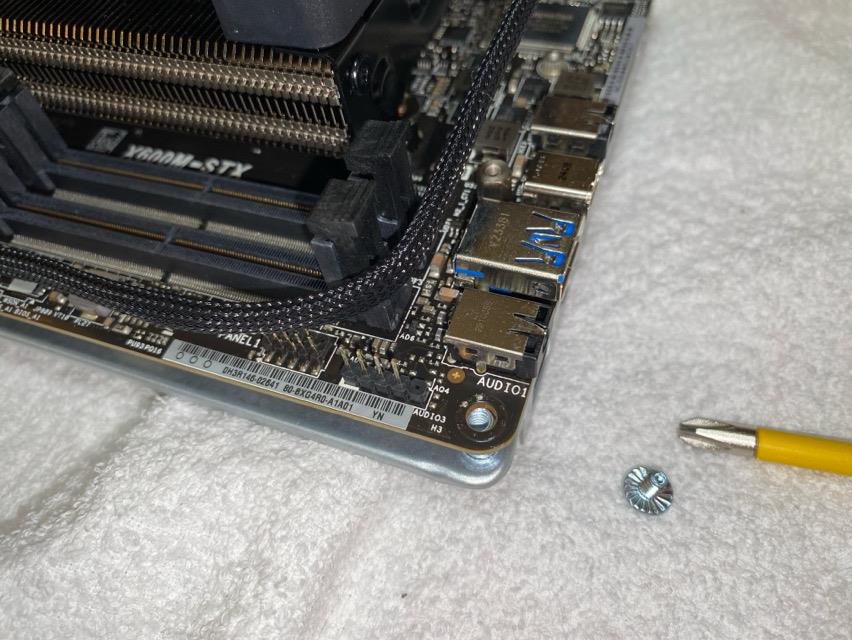

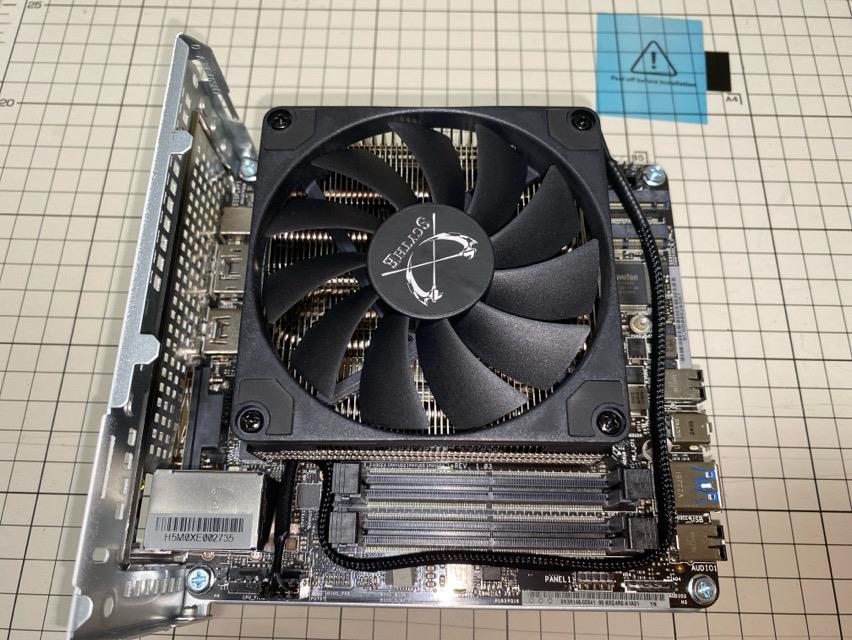

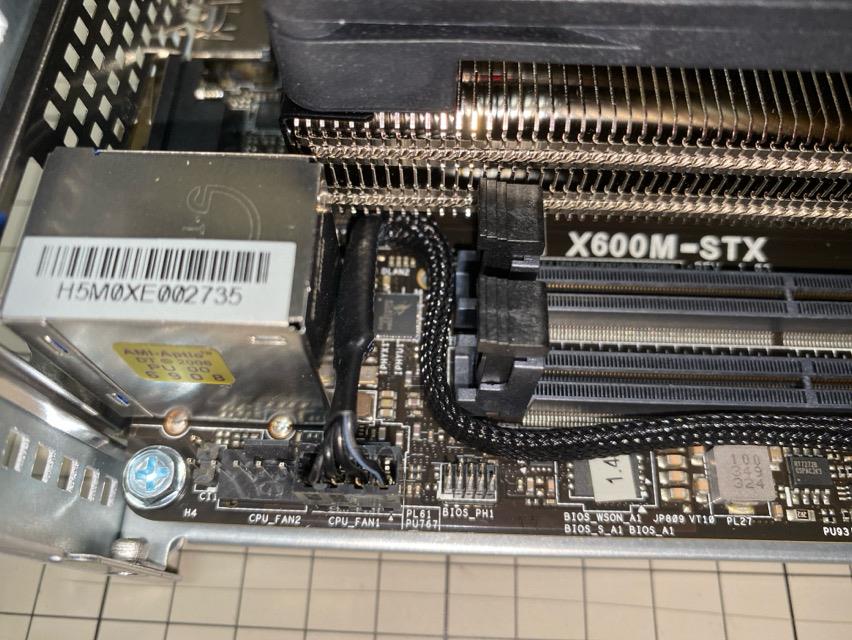

ファンコネクターを挿して

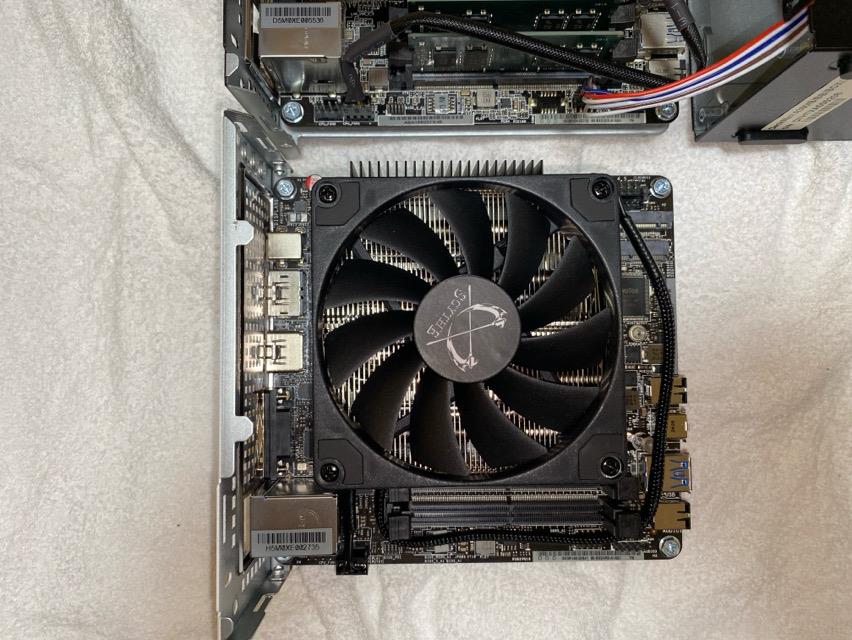

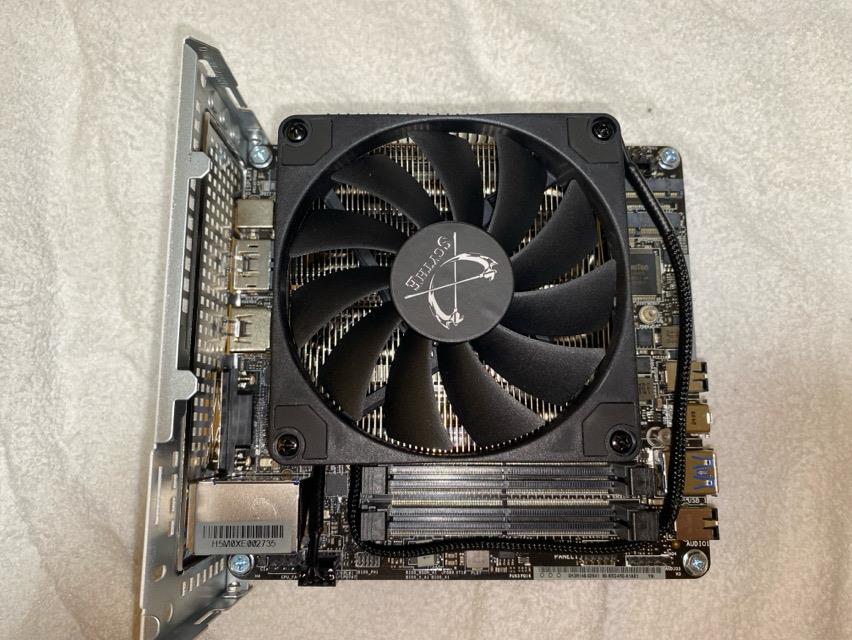

完了しました






ケーブル長

やや余裕持たせてあるくらい
イイ感じです

画像から気が付いたのですが
BIOSチップにラベル貼ってありますね

確認したところ
1.43

完全初期BIOS
と確定

X600ではアップデートの話題も少ないので
特に問題ないという事でしょうか

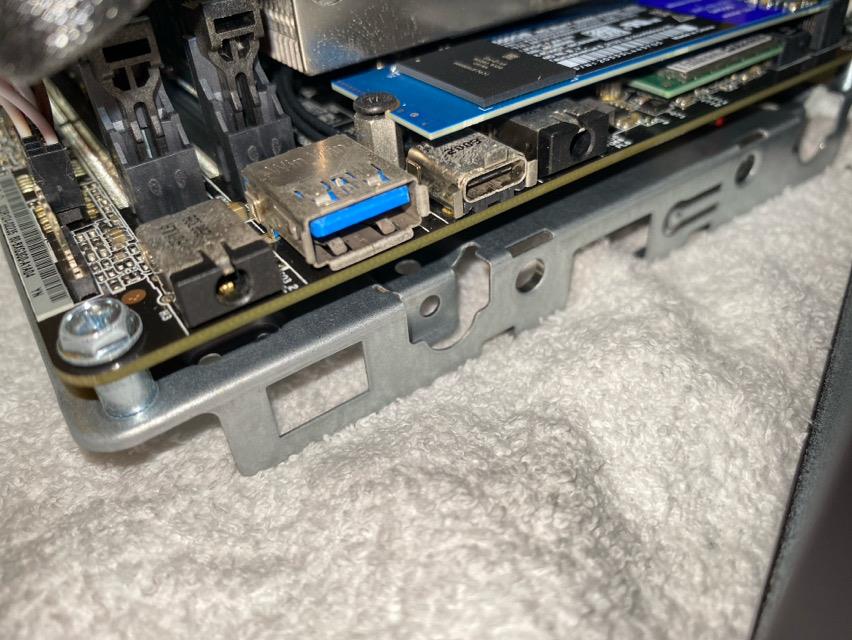

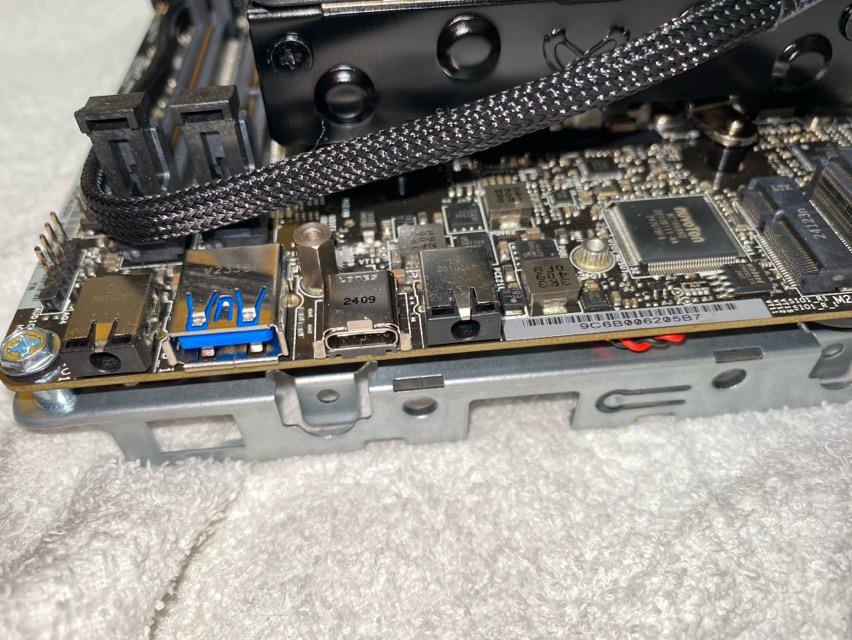

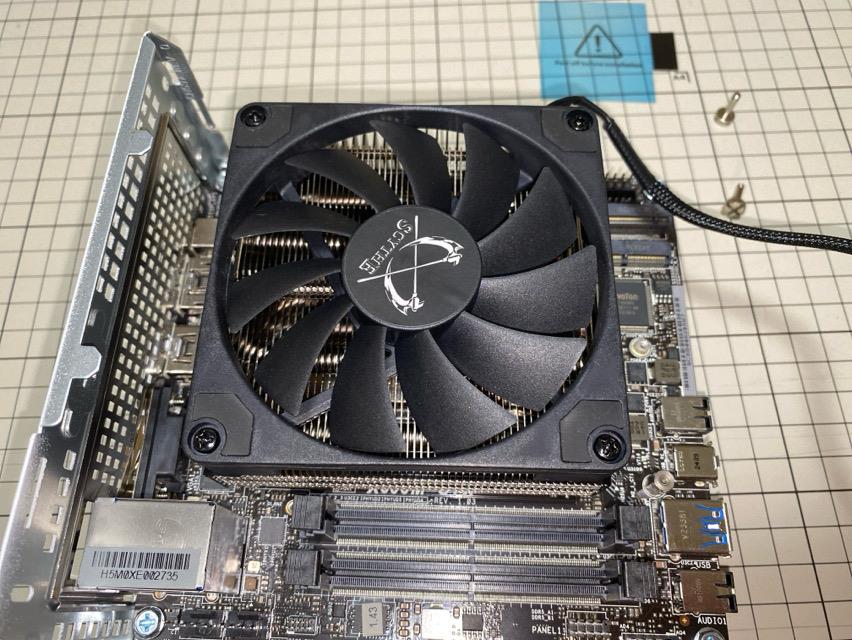

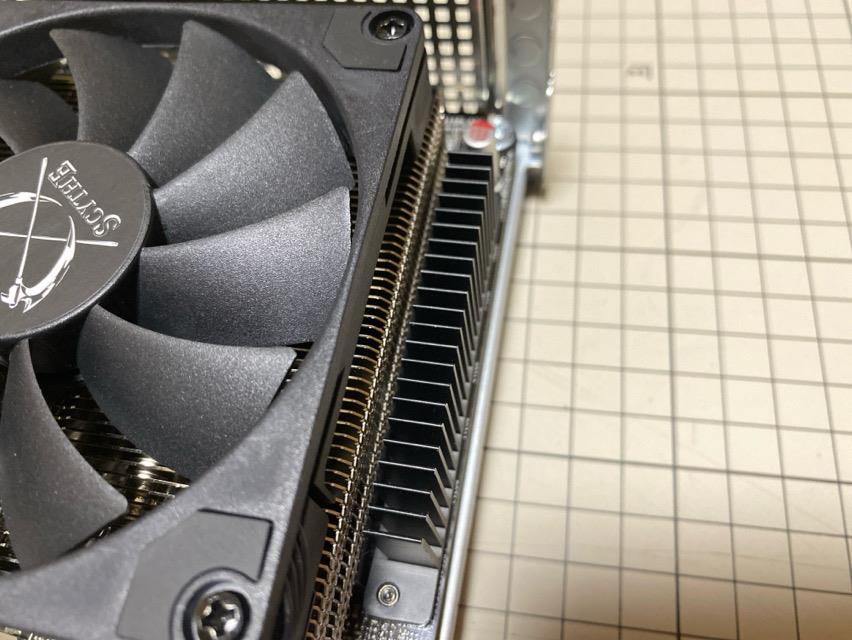

横から

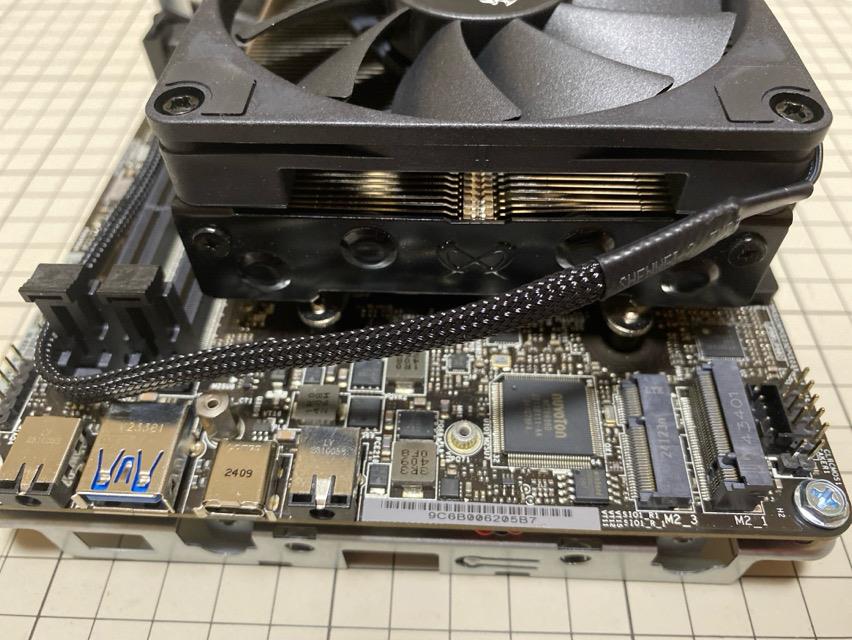

M.2スロット周辺
ファン解放部からのエアに期待

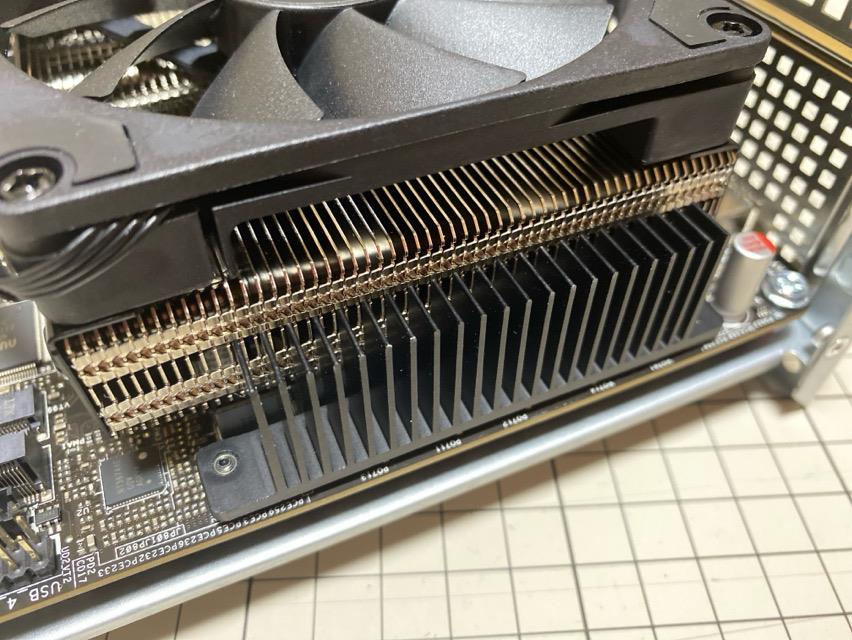

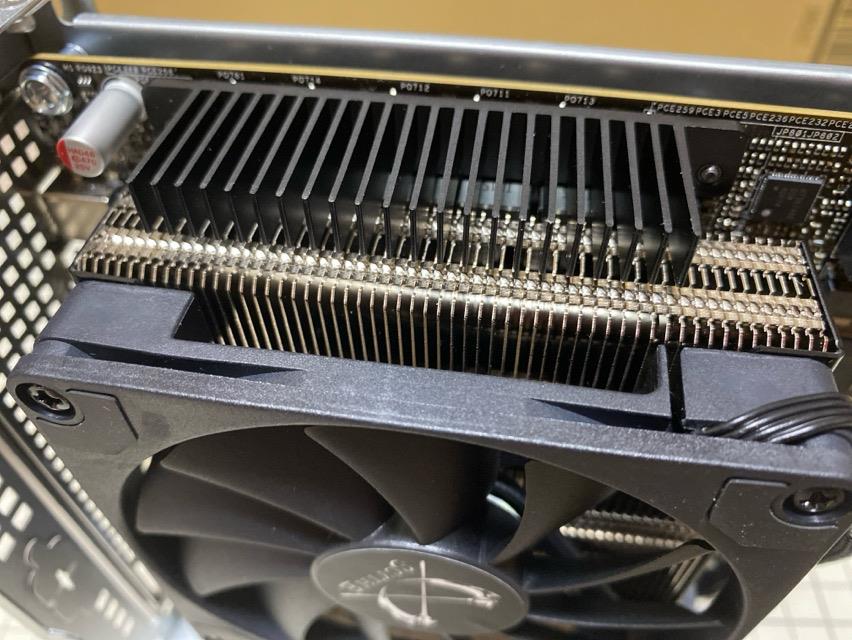

マザボヒートシンク

VRM周りですね






フィット感抜群

よく風通しそうです

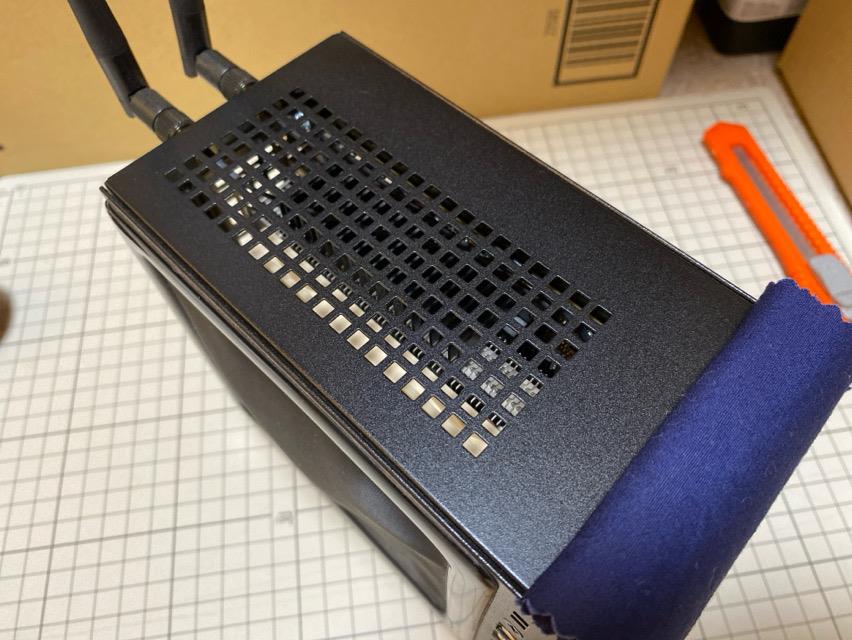

縦置きの感じ

よく考えられてると思います

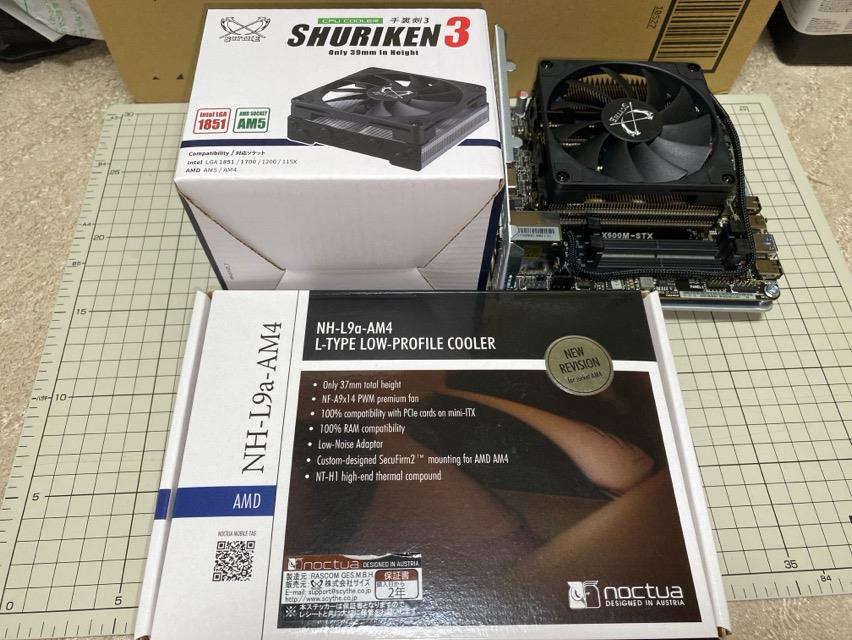

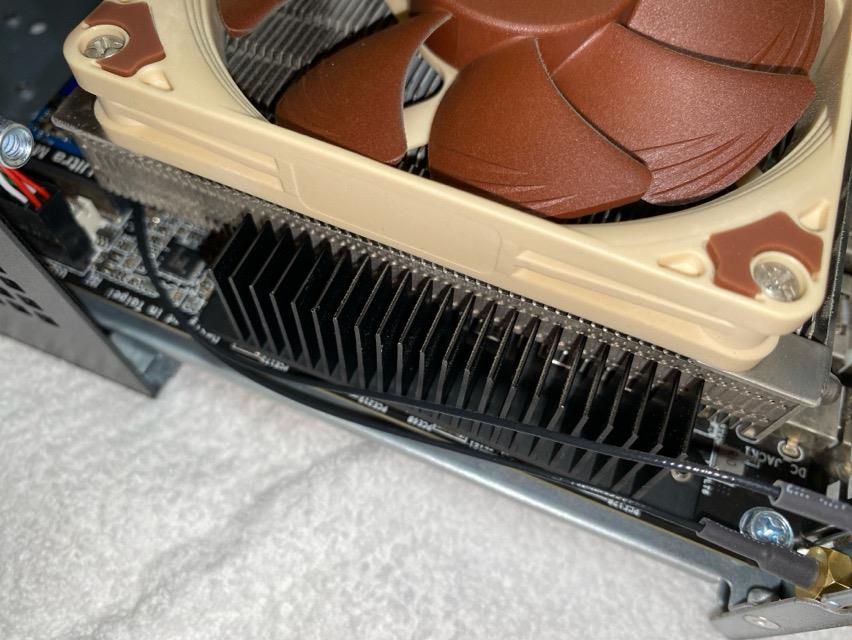

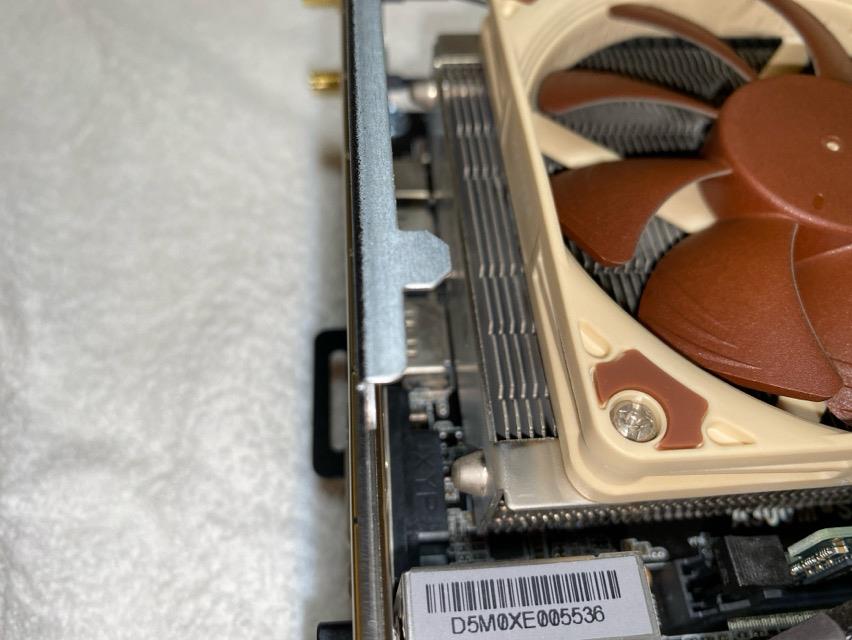

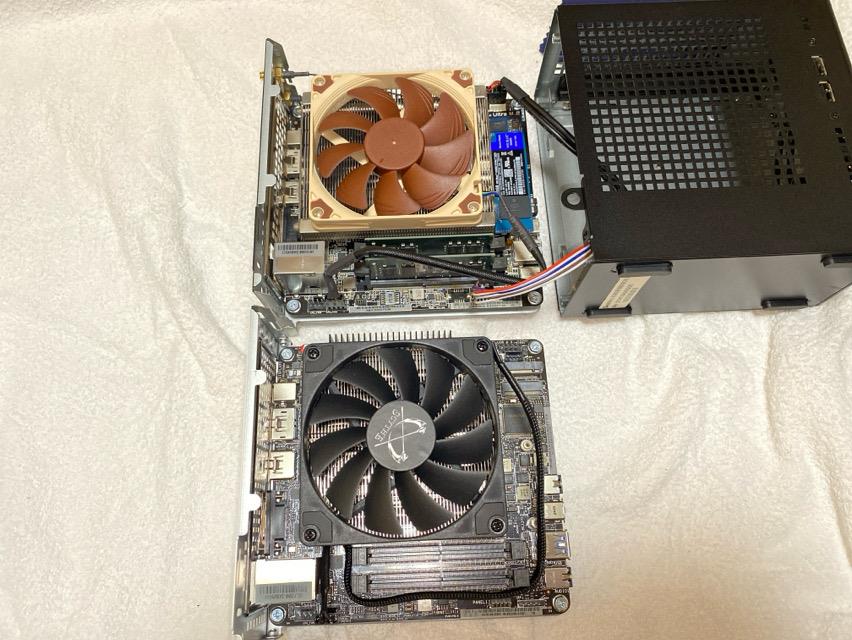

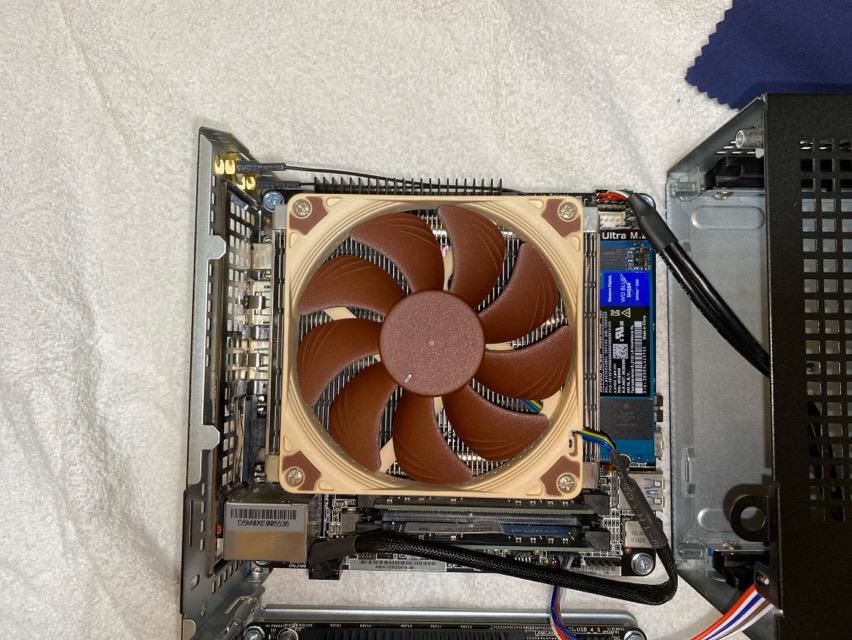

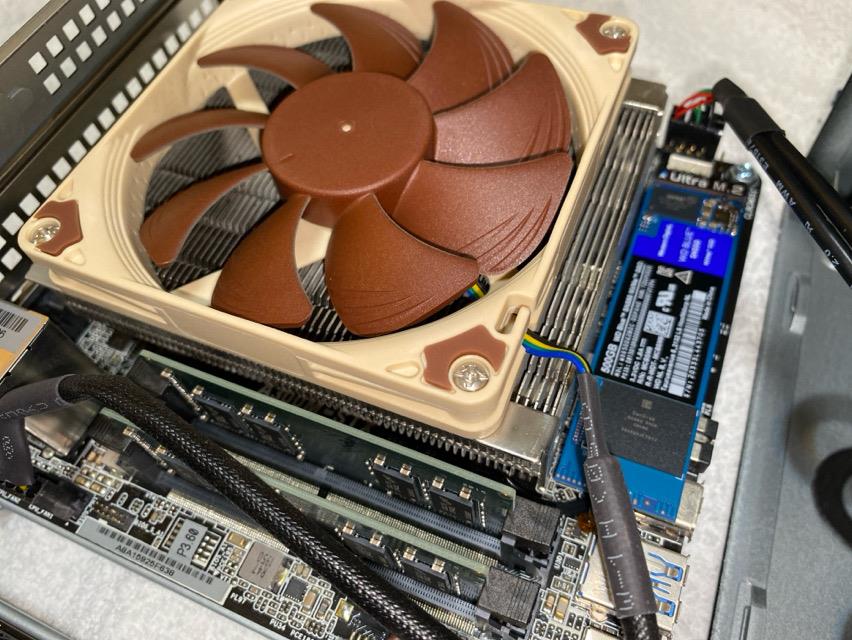

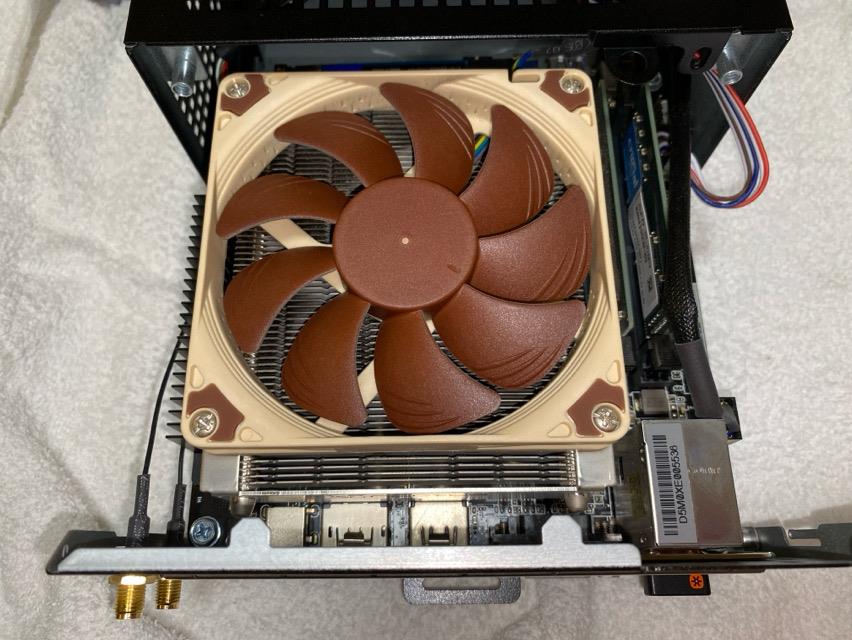

鉄板のNoctua

AM4とAM5ソケット
多くのCPUクーラーは互換性あり

という事で
A300から回し込むつもりでしたが

Noctua NH-L9a-AM4は
バックプレート交換型でAM5不可

AM5用
マウンティングキットが必要になります

サイズ公式
NM-AM5-L9AL9I AM5用マウンティングキット

サイズ公式からNoctuaのHP
オンラインフォームから無料で申し込む事もできます

運用してみて
熱的に不満が出てきたら交換検討もしてみます

自作PC

サブ機のX600

初期不良の保証期間もあるので
少しづつでも組み始めました



DeskMini X600
アマゾン購入






先ずはバラシ

記憶から
バックパネルのネジ4本外します

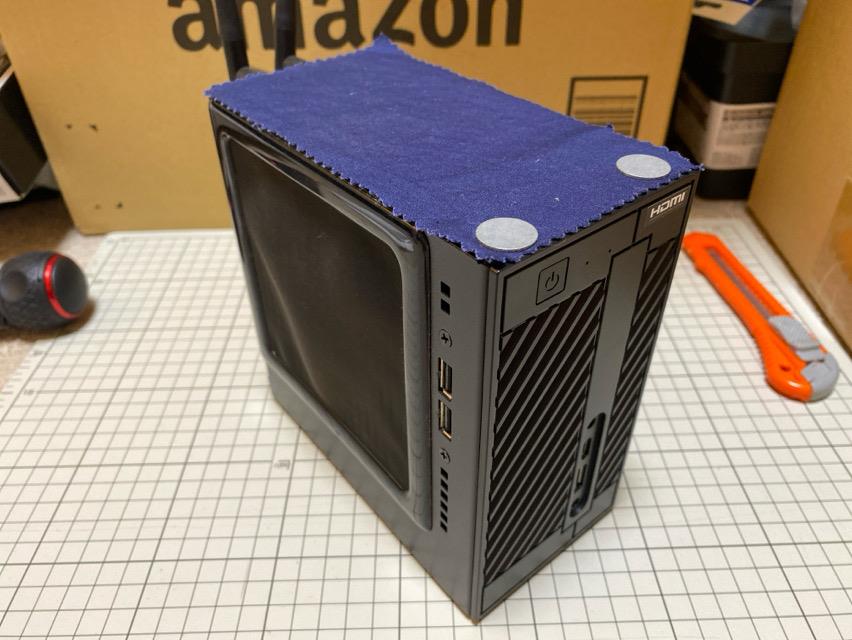

過去に組んだDeskMini A300
とほぼ同じです

Ryzen 5 3400G DeskMini A300自作参号機の組立て@ PC






引っ張り出すのですが

固くて中々出せません
取説を確認してみます

やっぱり引き抜くだけです

個体差なのか
初回だけかも

固いですがなんとか出せました






フロントパネルケーブル






外しますが

画像撮っておきます
ピンアサインの確認用

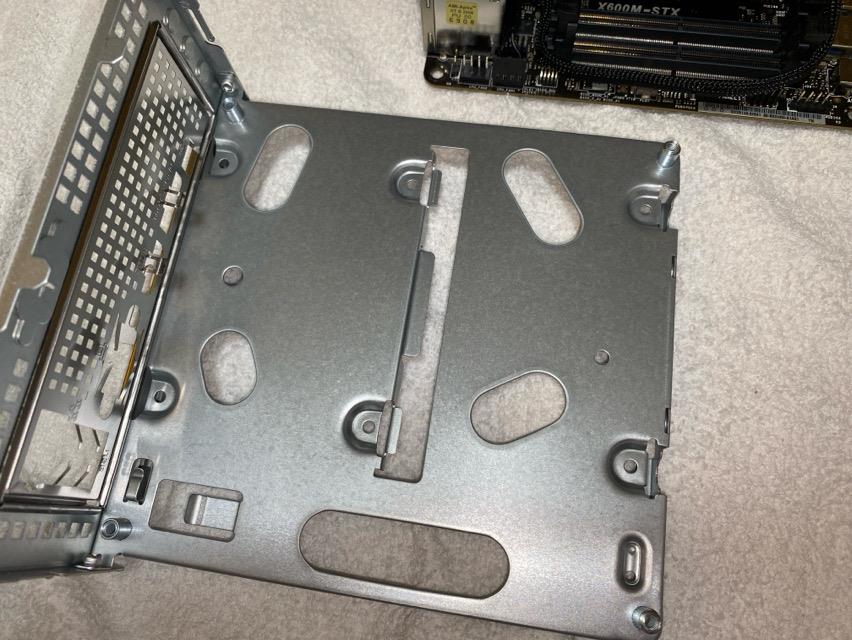

パネル内部

マザボは左右のレールで
スライドします

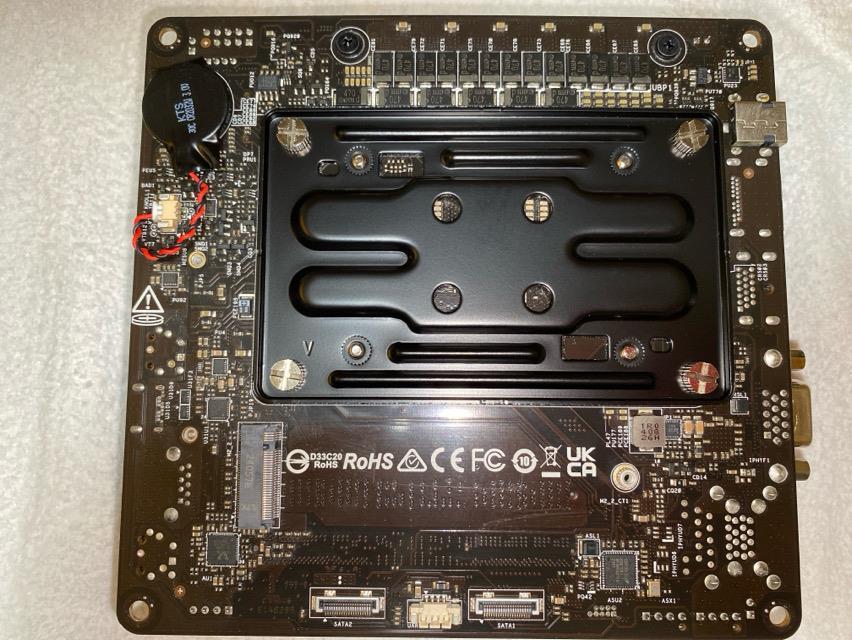

マザボ

見た感じは
A300と同じ

ソケットは
AM5






CPU取付

取説に目を通しておきます
念の為






CPU開封

リテールクーラー
箱イン箱






更にハコ






やっと出てきました






CPU

AMD Ryzen7 8700G
ツクモ

メイン機9700Xから
2個目のAM5






ソケットカバー

そっと慎重に






ポトリ

上下の切り欠きと
三角マーク合わせます






蓋を閉じて

ロックして完了です

保護カバーは取れてきませんでした
ロック後に手で外しました

パチンッと飛んでくるイメージですが
ソケット製造元の違いかもですね

自作PC

サブ機の中身とか






梱包材たっぷり






丁寧です

今回はツクモ
PCショップは安心ですね






4点購入

詳細は
また組込み時に






CPU






8700G

G付きCPU
AMD的にはAPUと呼ぶみたい

AMD Ryzen7 8700G
8コア16スレッド

内臓グラフィックス
AMD Radeon 780M

8コアCPU知ってしまうと
戻れないですね

マルチとキビキビ感に期待

グラは設定次第では
GTX1650相当らしい

素のままだと1050くらいとか






国内正規品

アリエクデビューも考えましたが
正規品です

アリだとバルク品で保証なしとか
届くまで2週間くらいかかるとか

代理店通した価格乗っても

確実な入手性と保障から
むしろ安いかも知れませんね
