無事起動しました！
前回の続きです

OS
Win11のインストールまで進めました






ATX補助コネクター(CPU電源)
4+4ピン

CHA_FAN/WP　水冷ポンプ
CPU_FAN1　ラジエターファン

狭所ですが
水冷ヘッドがコンパクトなので作業容易でした

搭載電源はV850 SFX Gold
ATX補助コネクターは他に8ピンも1本付属しています(最大8ピンx2まで対応)

最近は必要Wよりもマザボ側のピン数に対して電源を選ぶようにしています
そうすると結果高Wモデルになってしまうのですが






配線詳細

ボトムファンの配線
アドレサブルRGBのLED配線も上手く隠せました






裏側

裏配線は殆ど出来ません
マジックタイで表側から隠れるように纏めました






いよいよ
電源投入

ドキドキッ
最小構成での起動テストはしていません

コンセントイン！

マザーボードのLEDが点灯しました






スイッチオン！

LEDが点灯し
ファンが回りだしました






しばし待って

マザボの初回起動はチェックが入るのか
時間が掛かります

UEFI画面
無事表示されました！

メモリーSSDとも認識されてます






今回は水冷CPUクーラー

まずはファン設定
忘れないうちに！






W_PUMPに変更

ケースファン設定
水冷ポンプも含め後々サイレントモードに変更しました

標準モードだと冷却に過剰気味
ファン回転が煩かったです

この後Win11をインストール
パッケージ版






遅れていたデーター用SSDが到着

半導体不足なのか
メモリー事業の進化が鈍い気がします

ここ2年の世が通常だったなら
今頃は同じ販売価格で2TBになっていたのではと思いますね






旧メインPCに接続
データーコピー






下スロットに接続
全てM.2となりました






マザボ付属のヒートシンクカバー取付

配線作業がなくてラクでしたが
ここにアクセスするのにはグラボ脱着が必要

SSDの交換は少し面倒になりそうです






MAX付属のライザーケーブル
PCIe4.0






ケーブルといいつつ
カッチカチのカード形状で全く曲がりません

グラボの少々のズレや傾きは矯正してくれそうです






PCIeスロット






先にライザーケーブルをグサッと挿します

固定ラッチの嵌まり具合は何度も確認しました






グラボを固定してから
同じくグサリ






グラボの奥行きが
傾いて斜めになっていたのですが

ライザーケーブルの硬さで
真っ直ぐに固定されました

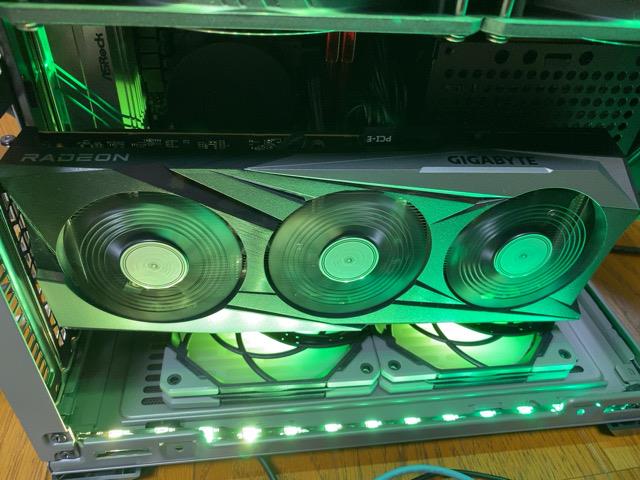

再びスイッチオン！

グラボはアマゾンアウトレットでの購入
少し心配してました

画面が表示されず

信号がありませんと出て焦りましたが
HDMIケーブルの挿し直しで治りました

グラボ側の挿し込みが甘かったみたいです
初回は固いですね

ドライバーも素直に入りました！


そういえば
i5-12400

グラボ未取り付け状態でしたが
内臓グラフィックのおかげでOSインストールを進める事ができました

よくグラ無しの(F)がコスパでおすすめされたりしますが
グラ付きは大変便利ですね

3千円程の差額があるのですが
この便利さは捨てがたいと思います

PCパーツ
大体揃ってきたので組んでみました！






NR200P MAX

パネル脱着はツールレス
付属品はケース内に収まってます






ベアボーンキットに近い構成
電源・CPUクーラー搭載済み

水冷クーラーのヘッドも
専用梱包材で丁寧に






CPUの補助コネクター
予め仮配線されてます






微調整が効くように
タイラップは緩めでミミも残してあります

ユーザーへの気配りが素晴らしい！






付属品一式

員数確認はしておきました

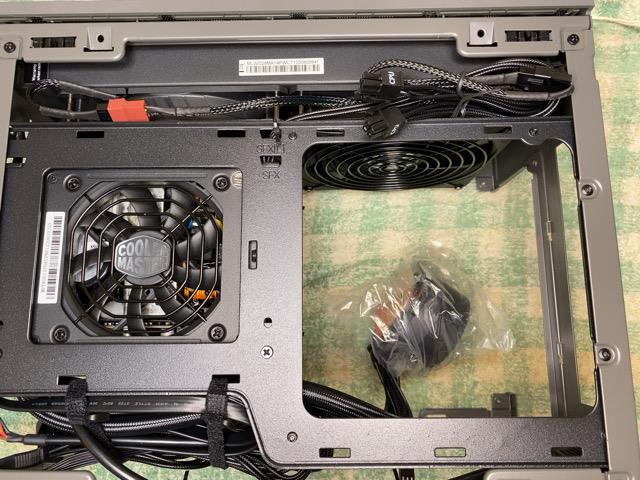

裏面

電源は850Wゴールド
10年保証

今のうちに！
電源本体のスイッチをオンにしました






こちらも
タイラップで仮配線済み






初めての！
水冷CPUクーラー

奥にラジエターが確認できます
ファンは排気方向






マザーボードのバックパネルをパチっと！
これも電源スイッチ同様よく忘れるらしいです






i5-12400

気にしてませんが
C0とH0ステッピングがあるらしいです

のちにCPU-Zで確認したところ
C0ステッピング(12600Kの選別落ち)でした






いよいよ組み込み

マザーボード
Mini-ITX規格小さい！






最も気を遣う工程
左下の三角マークを合わせてそっと！

第12世代インテル
向き間違えないように切り欠きが付いてるんですね






レバー倒してロック

真ん中2か所で固定
その為CPUの歪みが話題になってますね

実は初自作のi5-6600
この時もCPU基盤が反ると少し話題になりました

原因は社外CPUクーラーの固定ネジ締め付けにあったのですが

その後各社CPUクーラー
全ネジからスプリングテンションでの固定に対策してきました






M.2
NVMe接続

マザボとCPU
PCIe4.0対応

これは大いに悩みました
結果PCIe3.0で

PCIe4.0対応SSD

転送速度が速いらしいですがやや高価
あと普通に使う分には効果が薄いかと

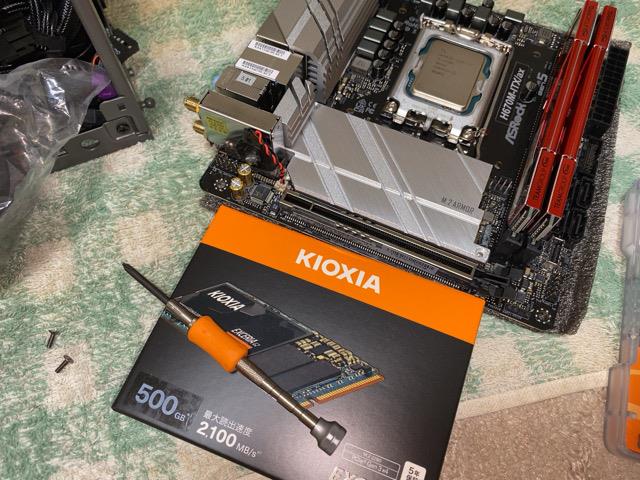

KIOXIA
キオクシアは旧東芝メモリだそう

数年前から
アマゾンのタイムセールでよく見かけるようになりました

そのせいで
中華製品だと考え敬遠してました

販社はバッファロー
販路が狭いのかPCショップでも流通量が少ないです






データー用SSDが遅れて未取り付け
ヒートシンクは付けずに進めます

CPUグリスは探して
開封済みのNoctuaグリス






中心付近に
気持ち多めとしました

CPUの歪みに対して
隙間を吸収できるかも知れません






LGA1700用のブラケットを付けて
水冷ヘッドをニュルっと取り付け

スプリングテンションも何もなく
ネジが止まるまで締め付けて終了でした

ブラケット金具の張りで
テンション掛けてる感じです






OHM
マジックタイ

最近のお気に入り






ビニタイは中が金属の針金
ショートする恐れがあるという事で

これなら繰り返し使用ができますし
仮配線にも効果あり

SANWAサプライの
マジックバンドもデスクまわりの配線に使ってます






フロントパネルのコネクター
一纏めでプスッと簡単！

そろそろマザーボード各社
統一規格作ってくれないかなあ






NR200P MAXで数少ない不満点
ボトムフィルターの穴

両面からシールで塞ぎました

MAXでないNR200Pも
最近のレビューや組み立て動画見ると穴が開いてました

どこかで仕様変更されたんですかね
余計な事を






シールが目立ちます！
まあボトムなので

120mmスリムファンを追加
吸気に使います






PCI-Eのコネクターは
グラボの補助電源

この辺りかなと仮配線


ここまで
大きなトラブルなく組めました！

フロントパネルオーディオのケーブル長がピッタリ過ぎて
最短配線でパッツンパッツン

あと10～20mm長くして欲しいと感じました

その他各ケーブル長
水冷チューブ長

これらは適正な長さだと思います
初めてのMini-ITXですが組み易かったです

新メイン機
CoolerMaster NR200P MAX

主要パーツが届きました！






パソコン工房から
CPUとマザーボード

OSも一緒に買いたかったのですが
ポチッた後で気が付きました






CPU
intel Core i5-12400

グラ無しの12400Fと悩みました
3000円の差ですが無難にグラ付きで






LGA1700
縦長ですね

登場年の最新CPU
購入は何年ぶりだろう






マザーボード
ASRock H670M-ITX/ax

パソコン工房
【7/27 17:00まで!】期間限定!WEB会員限定価格おすすめ商品!

WEB上で探していて偶然発見
また悩んでると完売するかも！？

と即ポチ

今度は完売・在庫無し前に購入成功！

しかも安いです
ヤッタね！






付属品
SATAは1本しか付いてきません






他の候補としては
GIGABYTE B660I AORUS PRO DDR4

バックプレートが一体でイイ感じですが
ややコスト高

ASRockのH670はレーン数が多いのか
M.2スロットが2本用意されてます

Mini-ITXのケース内配線に有利かと






グラボ

GIGABYTE AMD RADEON RX6500XT
GV-R65XTGAMING OC-4GD

これも登場年の最新モデル

狙った訳じゃないですが
CPUマザーグラボ

PCケースも含め
22年モデルで揃いました






アマゾンアウトレット

こればかりは
本来手を出さないほうがいいです

導入コストと希望モデル(3連ファン)
のバランスが一致したので

一応状態確認してみます






外箱にカッター痕






箱イン箱






包装に高級感ありますね！
GIGABYTEの気配りを感じます






やっと中身が登場






封印シールは開封されてます






RX6000シリーズ最廉価のエントリーグレードですが
3連ファンクーラー搭載

上位モデルと同じ物ですよ
やるなギガバイト！






ブラケットに使用感無し

映像出力は2本しかない
他にもコストカット酷いのですが

調べるとRX6500XTはあちこちで
酷評されまくってますね






取付けネジ痕も無し






端子カバーを外して
接続されていたかの確認






挿し込まれた形跡は無さそうです

RX6500XTは
たったのPCIe4.0x4しかありません

メイン機はPCIe4.0なので問題無し

PCIe3.0接続の場合だと能力低下するとか
完全にこれからのPC向けですね






外観も確認
6Pの補助電源

LEDは非搭載
光りません






でも樹脂製ですが基盤カバー付いてます
だんだんギガバイトが気に入ってきました！






本当はRTXとか
憧れますね

ただ実用性からはライトゲームしかしないので
これでも十分持て余しそうな気もします

なにより3連ファンな外観
同じギガバイトの上位モデルとビジュアルは一緒！

サイドガラスなNR200P MAX
それも縦置きなら

PCデスクでのインテリア的に
見た目にも楽しそうです

娘PCに続いて
そろそろ息子PCが必要になりそうです

現在使用中のメイン機

InWin101
Ryzen5 2600

お気に入りですが
そのうち移動します

新品を～ってわけには
なかなか行けないですね

娘PCのときも
まずはお古(i5-6600)からでした






自作あるあるかもですが
次は小型PCで組んでみたいです

クーラーマスター
NR200P

Mini-ITX規格
かなり割高になりますが自作は趣味なので！

昨年くらいから登場したケース
レビューも多く評判良さそう






クーラーマスター
NR200P MAX

調べていたところ
MAXの存在を知りました！

通常のNR200Pとの大きな違いは
専用水冷ユニットと電源ユニットが搭載済み

ケーブルや水冷チューブの長さがケースに適正化されていたりと
ベアボーンキットのような仕様

また付属のライザーケーブルが
PCIe3.0→4.0対応にアップデートされてます

おお～ええやん！！
ただしカラーがグレーのみ

カラーで悩んでいたら
2回ほどポチる寸前で完売(ツクモ)

縁が無かったかな






InWin
A1 Prime

2年程前に登場したモデル
今更感がなあ～

と調べてみたら
色々と仕様変更されてるみたい

現在は750W電源搭載






今度はパソコン工房で
調査時での最安値を発見してしまう

しかし！
カラーはピンクのみ

またしてもカラーで悩みに悩む
それでも7600円ほど安い

う～ん
どうしようかな






ディープクール
AK400 WH

CPUクーラー
ヒートパイプまで全身真っ白！






InWin
Sirius Pure ASP120

ケース付属のファンと全く同じ
ファン3個セット

これをケースボトムに2個
CPUクーラーに1個

ケース付属と合わせて計5個のファン

ピンク/ホワイトな内部に統一して
ビカビカLED光らせてやろうかと妄想

それにMini-ITXらしく
ぎゅうぎゅうなサイズ感になります

でもピンク！
お洒落な気もしますし行っときますか！？






結局！

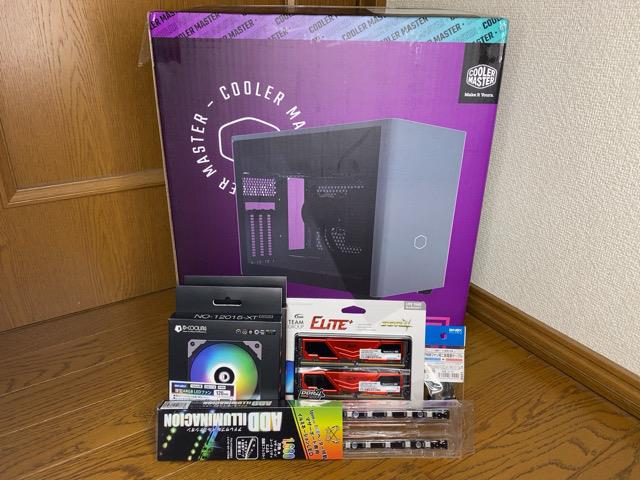

先日のアマゾンプライムデーでポチってしまいました！！

というのも
NR200P MAX

プライムデーに合わせてなのか
5000円引きのプロモーション割引がついてました

タイムセール品でもないので気が付かなかったです
なんとなくほしい物リスト覗いて発見

ネット最安値に近かったのと
今なら即手に入るという事で決めました






アイネックス
薄型ARGBファン NO-12015-XT-ARGB 2個

PWMファン用二股電源リボンケーブル 5cm CA-097

ケースボトム用にスリムファン2個

通常のファンは厚さ25mm
それだと1個しか取付不可(グラボのライザーケーブルに干渉)

海外レビューを参考にしました






Team
メモリー DDR4 3200Mhz 8GBx2枚

アマゾンの大型セールでは
定期タイムセール品

ネイティブ1.2Vの定格動作
いつも気になってました

細かく言えばCL22とか色々あるみたいですが
よくわかりません






ソリッドの赤ではなく
アルマイト

モニターの商品画像では気が付きませんでした
なかなかイイ感じです

調子よければ
リピートするかも

PCパーツ
なぜかメモリーだけは安くなりました






サイズ
アドレサブルイルミナシオン

アドレサブルRGB対応LEDストリップ
サイドガラスの照明に






アマゾンのメール便

箱破損
梱包も何故かガムテープで修正

輸送の取次でやらかしたのか！

本来はポストに投函するだけだったヤマト便のお兄さんに
中身の状態確認をお願いされました

こういった物が
外装破損品でアウトレットに流れてくるんでしょうね






クーラーマスター
NR200P MAX

初めての水冷
ラジエター付き

普段使いなら空冷で間に合ってるのです
過剰スペックですが小型のMini-ITXケース

静音性で有利に働くかも知れません






アマゾン
ちゃんと正規品のようです






開封～
というか検品






大型セール時は発送が心配
ガラスのサイドパネル






無事です！
スモークかと思ったらクリアーガラス






ザッと外観確認

グレーです
最近はクルマでもソリッドなグレーカラー出てきてますね

もっと濃いジャーマングレーを想像してました
ドムみたいなニュートラルグレー






トップパネルはフルメッシュ
ホコリ対策どうしましょう






バックパネル
ここも標準NR200Pと差異があります






ビデオカードブラケットが分離できます
アイデア商品で特許らしい






3スロット分あります

予算次第ですが
見栄えから3連ファンなグラボ載せたいです






NR200P MAXのここがイマイチ！

海外レビューで知ってはいましたが
ボトムに2.5インチストレージの搭載穴が4つ

ゴムブッシュとピンで固定する方式な為か
フィルターまで穴開いてます

ボトムファン取付で
ここからホコリ進入しそうです






直径10mmの穴
丸いシールでも貼付けます

無理にストレージ搭載数
稼がなくてもいいのになあ






LEDストリップ
箱破損につき動作確認もしてみます






PCの電源落として
LEDピンヘッダーへ

あれ？
挿さりません






マザーボードは4P
アドレサブルLEDは3P

ええ～！？






メインPCのマザボ

ASUS
ROG STRIX B450-F GAMING

3年しか経ってないのに
LEDヘッダーはあれどアドレサブルはまだ無かったんですね

進化速いなあ

それはそうと
このケース

ファン数多いのでゲーミングに向いてそう






次の問題点としては
NR200P MAXの中身がまだ決まってない事ですね

ケース購入前
ツクモのセール

i5-11400
Mini-ITXのマザーセットとしては破格値

やっぱりi5-12400のほうが
でもコスパが

なんてやって
ポチる直前に完売

なんという決断力のなさ！

円安でジワジワとパーツ価格が上がってきています
年末近くの第13世代登場での型落ちまで粘るか

今のうちにいっとくか
コスト的にはグラボの下落もありますし

またまた悩ましい～

ダホンK3用に
エアポンプを追加購入しました！

メインで使用中のボントレガーポンプ

タフで故障知らず
不満はありませんでした






ポンプヘッドが
通常のレバー開閉式






14インチなK3






バルブにアクセスしても
レバー操作が困難でした






パナレーサー ワンタッチポンプ BFP-PGEZ1-B
仏・英式バルブ対応

上位品で
エアリリースボタン付きのBFP-02AGEZ2もあり






ヘッドに特徴があります
パナレーサー 携帯ポンプと同じ物

試したところ
小径車と相性が良さそうです






レバーが無いのでコンパクト

ミニベロにオススメ！
というか14インチなら必至です






青色が仏式
反対側に灰色(英式)が出てくるまで押し込みます

最初ヘッド内部の動きが硬く動かなかったので
手で数回開閉動作させたところ直りました

軽くシリコンしてもいいかも知れません






ゲージが大きく見やすいです

ただし
kPaとbarのみ

PSIに慣れてしまってるので
少し不便






取外しは
反対側を押し込んで外します

レバー式のように引っ張り過ぎて
うっかり手をぶつける事がありません






ブリヂストン 補修用イージーエアヘッド A416011 PR-SPH

アマゾンアウトレット

ポンプ購入後に見つけてしまいました
ワンタッチポンプの補修ヘッド






ブリヂストンですがパナレーサーと同じ物
製造元は台湾かどこかのOEM品ですね






こちらは
仏・米式バルブ対応

バルブ色
青：仏
赤：米
灰：英式

のようです

青色の仏式が付いていればどれでもいいですが
パナレーサーのポンプ本体に英式が付いてくるのは良い仕様ですね！






ポンプ購入前は
この補修用で改造予定でした

うん！

予想の通りですが
ポンプによっては口径が合わないですね

これはもう1本
GIYOのポンプで試してみます
