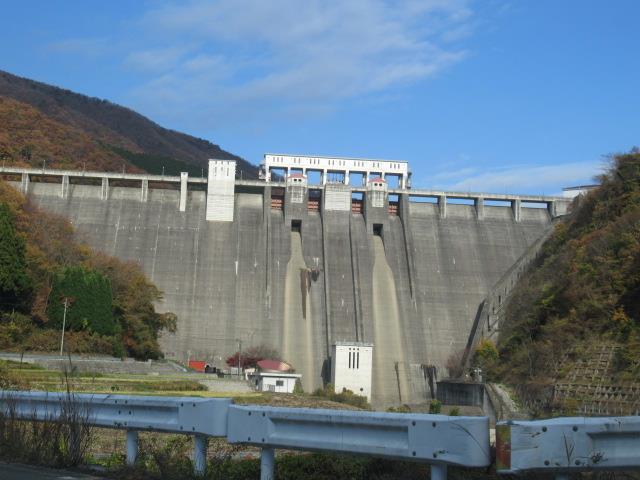

河本ダム（こうもとダム）

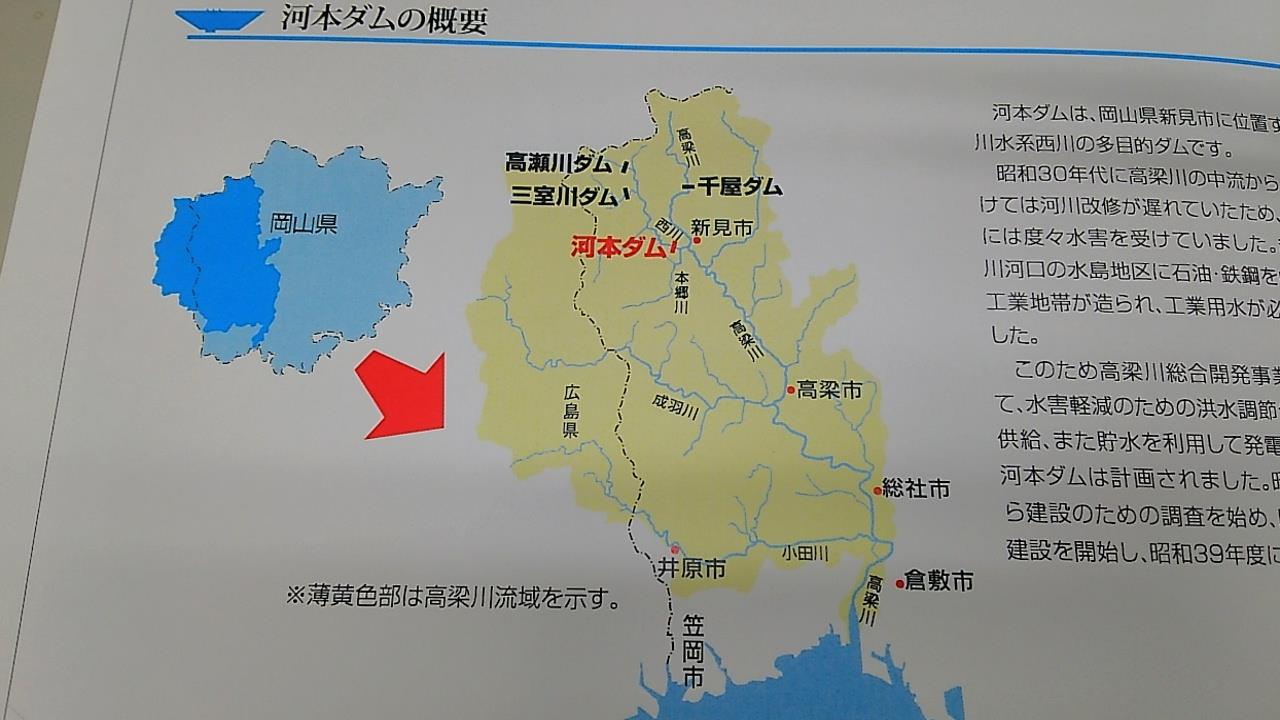

岡山県新見市にある高梁川水系の西川に建設されたダム




日本国内に13基しかない中空重力式コンクリートダムの1つ




倉敷市の水島臨海工業地帯に工業用水を安定的に供給するため
その第1期事業の水源施設として河本ダムを建設




ダム型式
中空重力式コンクリートダム

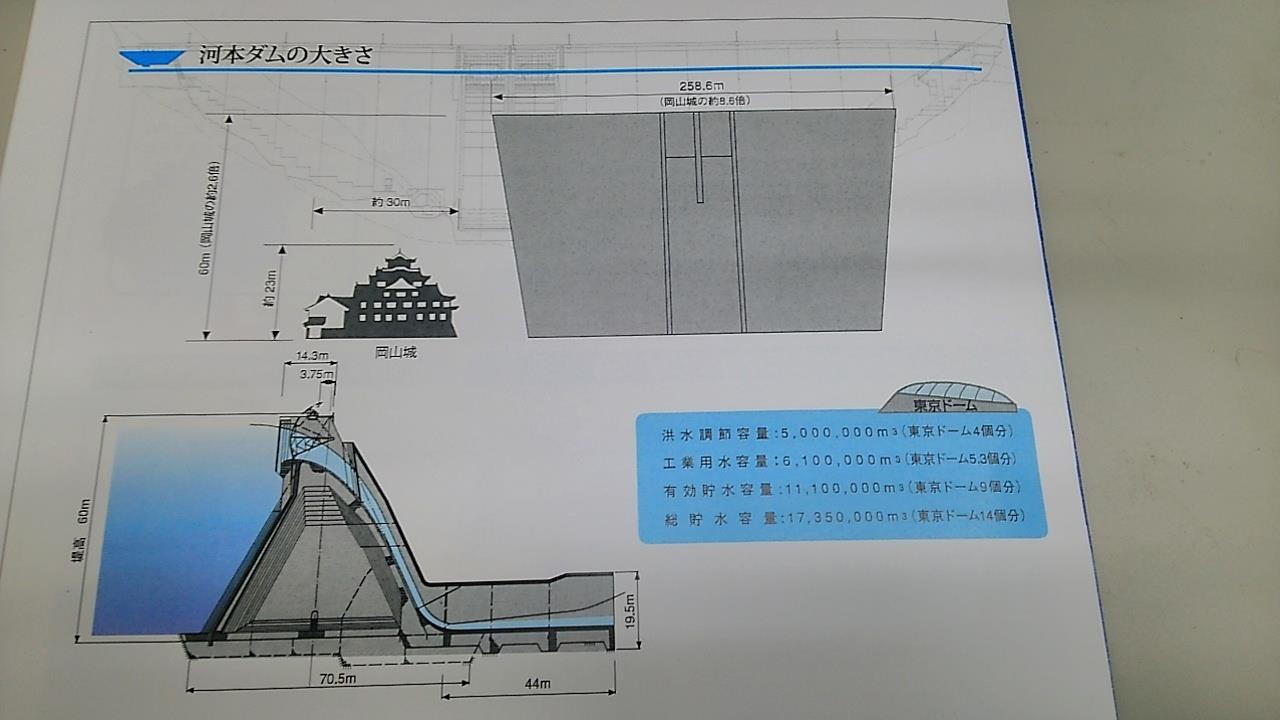

堤高60.0 m 堤頂長258.6 m 堤体積215,900 m³

流域面積332.5 km² 湛水面積80.0 ha

総貯水容量 17,350,000 m³ 有効貯水容量11,100,000 m³

利用目的　洪水調節・工業用水・発電

事業主体　岡山県

電気事業者　岡山県企業局

発電所名及び認可出力
新見発電所 (10,900kW)

着手年/竣工年　1961年/1964年

付随する新見発電所は県営のダム水路式発電所

河本ダムの貯水を利用して最大10,900kW、常時1,200kWの発電を行い、

中国電力へ供給







ダムカード　あり枡

中空重力式コンクリートダムとは
重力式コンクリートダムの１つでダム内部を中空にすることにより
コンクリート量を減らすことができるメリットがある

ダム内部に中空を設けるためにダムの接地面積が広くなるので、
普通の重力式コンクリートダムに比べて安定性が増すという利点もある
現在ではコンクリートの価格が安くなっていることと、
型枠が複雑化したことによる人件費の増大から、

内の倉ダム（新潟県）の完成以降　日本では計画、建設されていないそうです

内の倉ダム　ダムカード

中空重力ダムの場合は堤体内の中空部分を利用する動きがあり、
横山ダムや内の倉ダムでは空洞内でコンサートが開かれている
そうです

先日ハイドラCPを取りに
岡山県から鳥取県境を
うろうろ








俣野川ダム（またのがわダム）のCPをGET
ダムの写真を撮ろうと
近くいくと
俣野川発電所ご案内ホールの看板発見

覗いてきました








中国電力　俣野川発電所

発電所位置 日野郡　江府町
水系河川名 旭川水系土用川・
日野川水系俣野川
発電開始 昭和61年10月(1986)
形式 ダム水路式（純揚水式）
出力 1,200,000ｋW
使用水量 300.00ｍ3/ｓ
落差 489.00ｍ




揚水式発電とは

上池と下池をつくり，電気の消費の少ない夜間に
火力・原子力発電所で発電した電気を利用して
下池の水を上池へくみ上げておき，電気の消費の多い昼間に
上池の水を下池に落として発電する方式です。
このように，電気を水の形で蓄えておく蓄電池の働きをするものです。


岡山県新庄村に上池（土用ダム）、鳥取県江腑町に下池（俣野川ダム）
を建設し　落差４８９ｍを利用して発電を行う
揚水式水力発電所です

ここの特色

１　中国山地をまたぎ２県２水系にわたる

２　ダム建設による水没家屋は無し

３　すべて無人で広島市内の給電指令所からの遠隔操作で発電を行う

４　ダムの放流水を発電に利用する為　俣野川ダム発電所も設置

発電運転を行うためには揚水運転が必須

短時間のピーク調整に特化するために落差と使用水量を

非常に大きく確保してあるので、

出力は発電所全体で最大100万〜200万キロワットと非常に大きい。

しかし、6〜10時間の発電運転で上池の水は底をついてしまう

だそうです

発電能力は発電機４台　合計１２０万キロワットで
鳥取県電気使用量８２万キロワットをまかなえる
中国電力最大の
揚水式発電所なんだそうです
GAMMAさん
ご指摘ありがとうございます
m(._.)m





全国でも１００万キロワット以上の揚水式発電所はここを含めて
６ヶ所しかないそうですね



発電所及びダム建設当時の写真

サージタンクと呼ばれる施設が山の上に見えます

その下に巨大な地下発電所があるそうです

案内ホールの方に聞くと２名以上で予約すれば

土日でも地下発電所内部が見学

出来るそうです

地下発電所見学いきたいな
