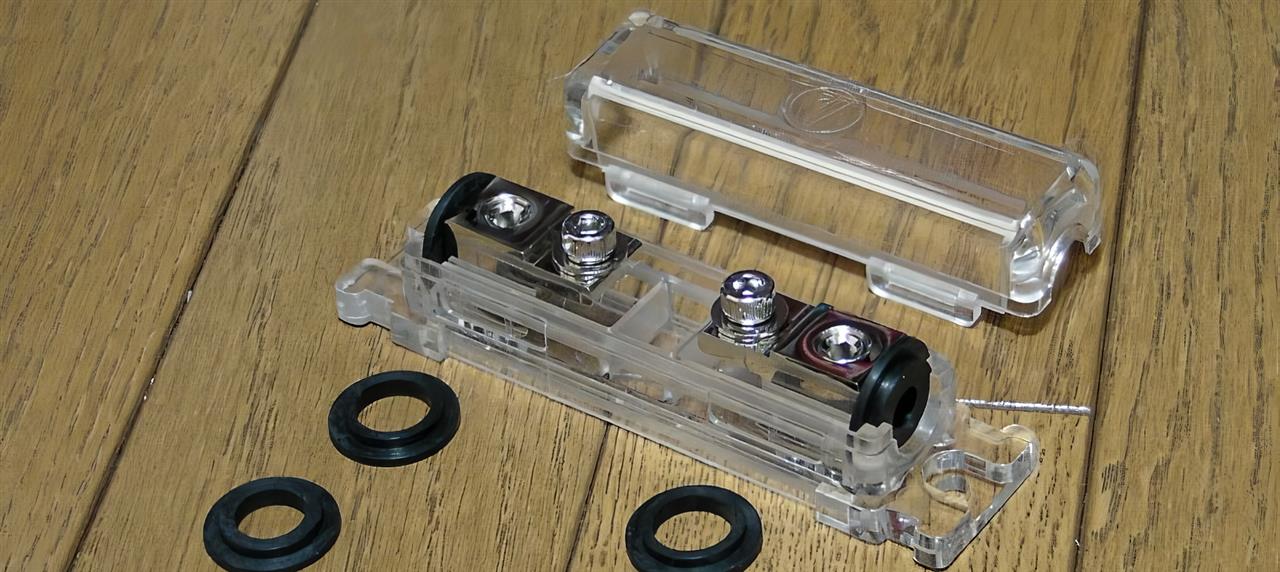

バッテリーのプラスケーブルをホーローセットから交換した際にマイナスの端子に接触させショートさせヒューズが飛んでしまいました　この機会にヒューズホルダーを新調させAGUヒューズはBATTERY側に移設させます

　








これで安心して音が出せます

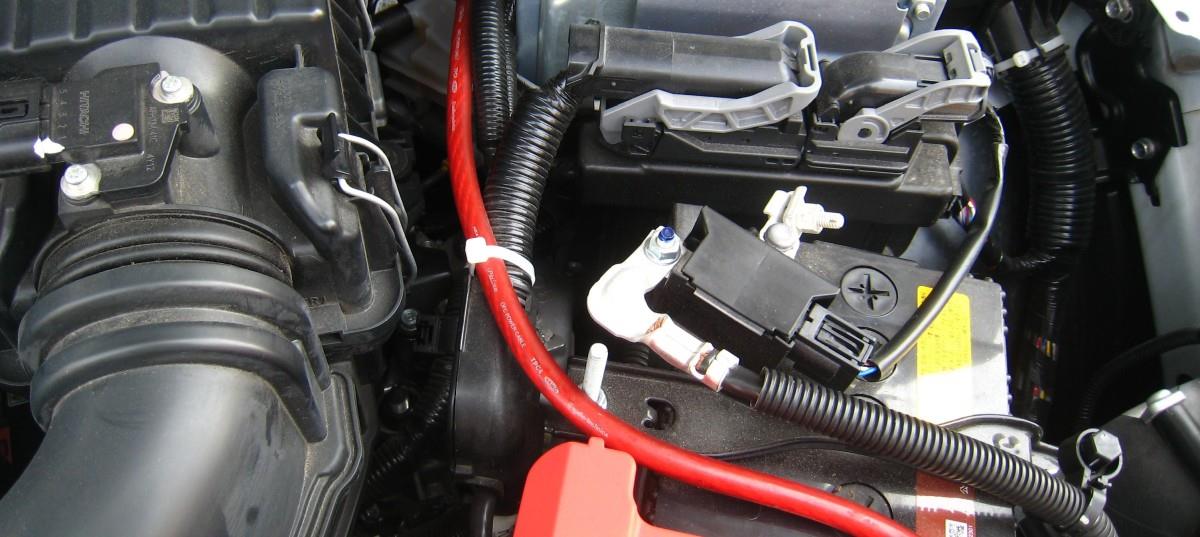

本来　バッ直の場合ヒューズはバッテリー直近に設置というのがセオリーですが　それが怠っていたので施工しますバッテリーすぐ側　この辺りに設置します

ヒューズブロックを固定させ　ケーブルを切断しケーブルエンドターミナルでガッチリ固定させます

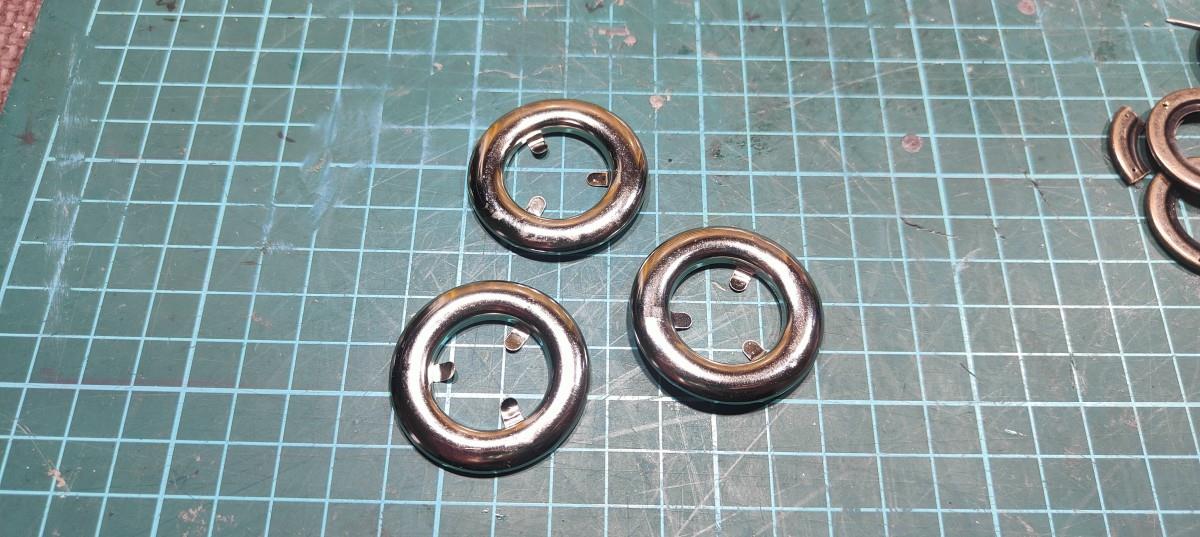

前回の続きSPとRCAケーブル部分のハトメを取り付けます

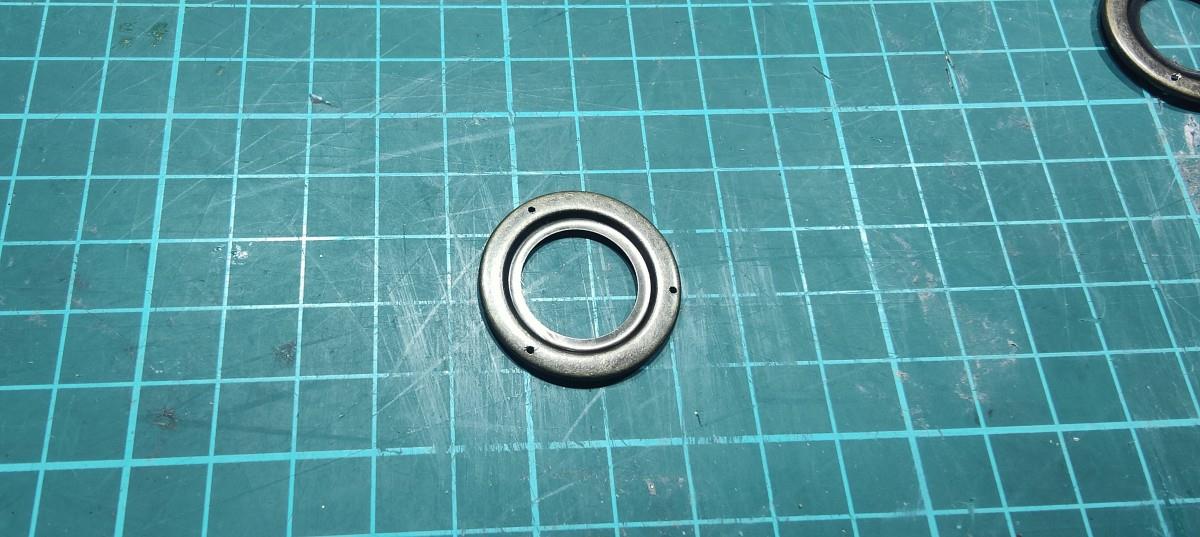

SPケーブル部分は準備していた　一回り大きいハトメです　

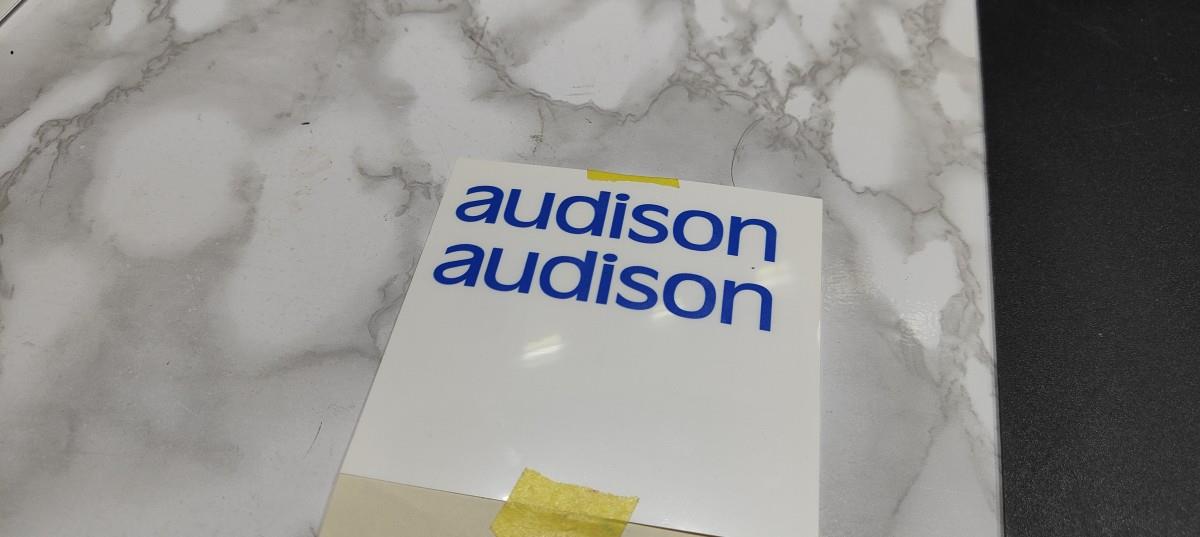

透明フィルムシートに印刷していますが　実際背面のシートが白いのでくっきり見えますが　剥離シートから剥がすと薄いブルーです　同じシートの同じ位置に3回印刷させました　ズレないようにすると奇麗に濃い印刷ができます

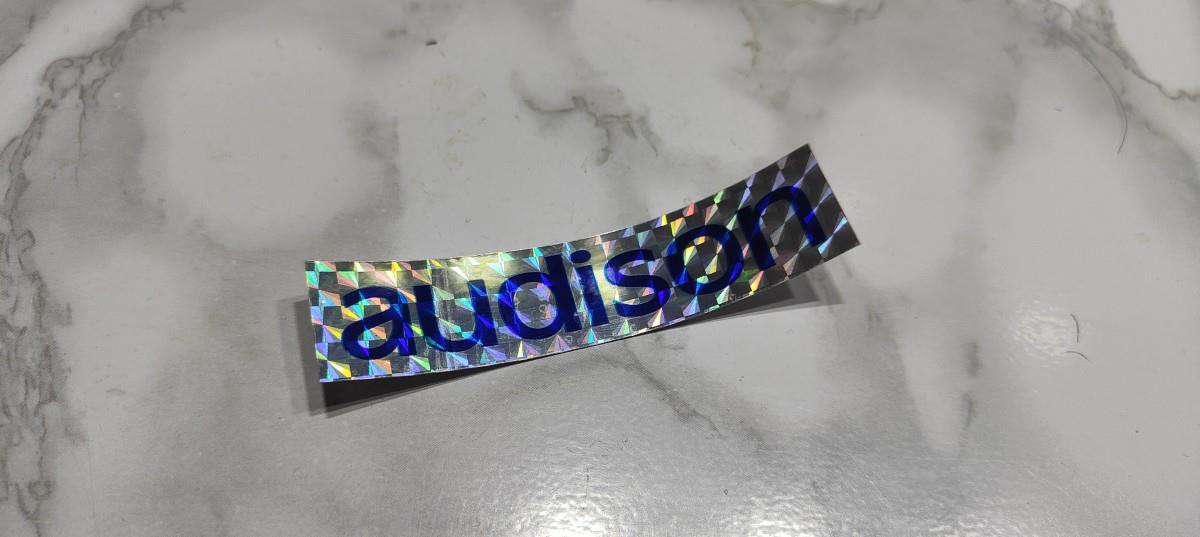

これを　フォログラムシートに貼り付け表面に透明フィルムシートを貼り　完成です

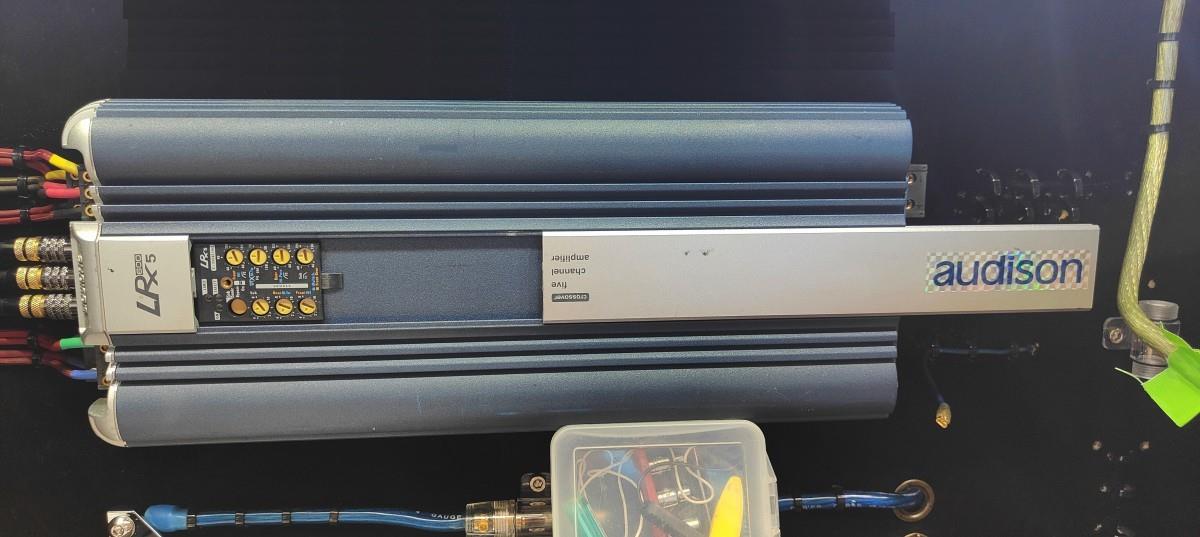

実際AMPに貼ってみました

　　　・・・自己満足ですね

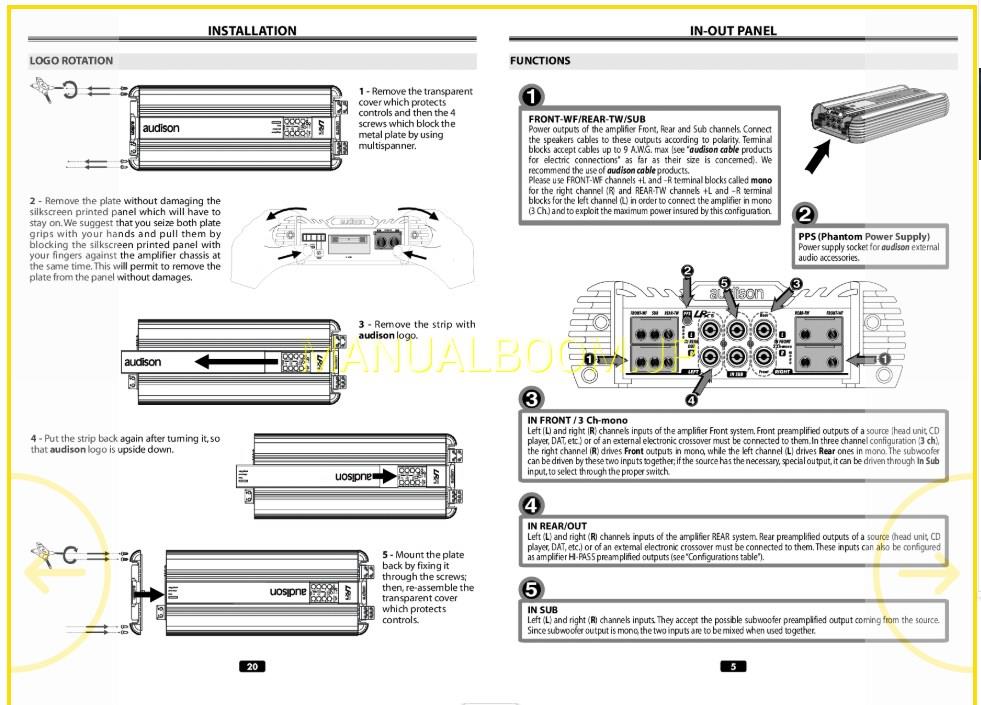

前後しますが　ヒューズの件でAMPの消費電力の確認のため取説を見たら　なんと・・・

パネルが反転できるようなこと書いてる　忘れてたけど確認したらできるみたいなのでチャレンジ

無事　ロゴも右側の小さな文字も反転完了です

これで　ほぼ完成なんだけど　もう一つ気になる点が・・・

遠目に見たとき　AMPがもう少し上に固定させればよかったかと　赤○部分の隙間が気になります

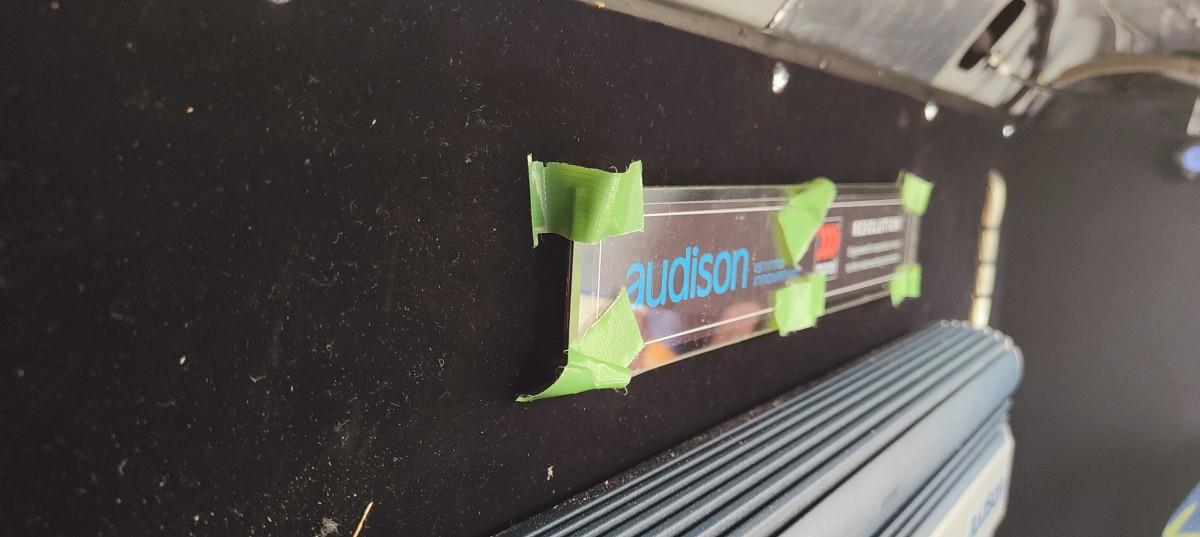

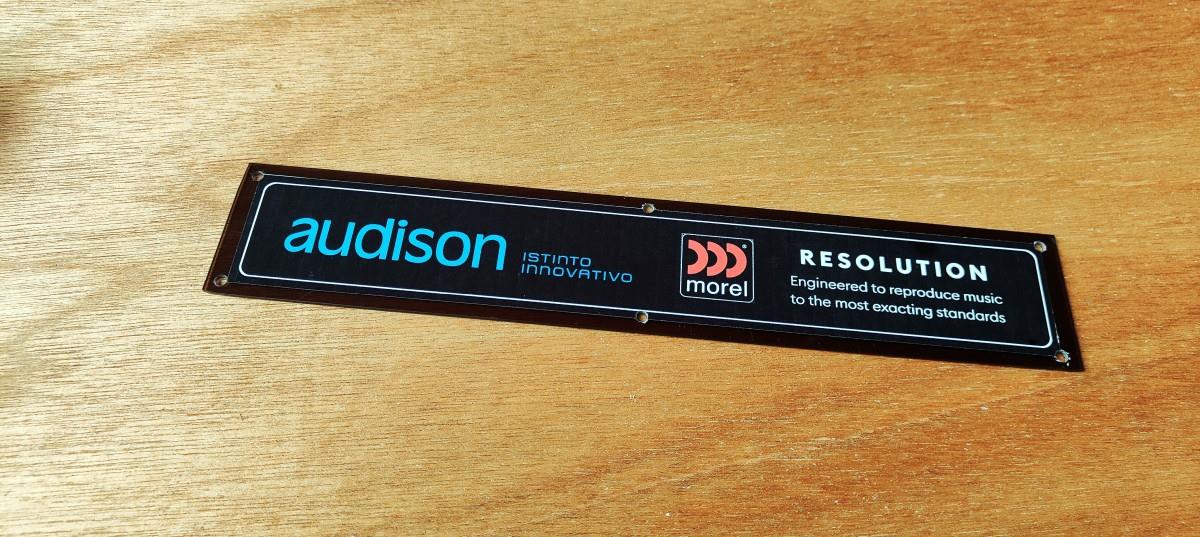

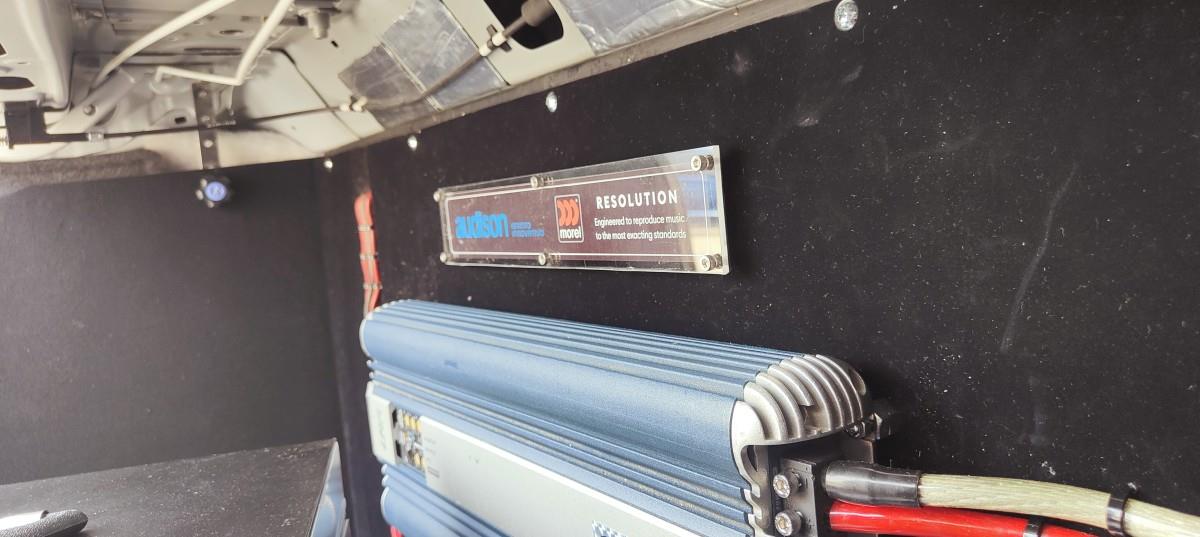

隙間にロゴプレート作ろうと思います　以前見ていいなって思ったのがこれ

これほど大きくなくてもいいいので　プレートを製作します

　

ほぼ　我流・・・

2通り作ってみました　アクリル板に貼り付け　更にアクリル板で挟み込みます

交換できますが　面倒なので当分は黒でいきます　ボードとアクリルの間に10㎜のスペーサーを入れて高さを出しています　ボルトが回るのでテープで張り付け裏からナットで固定させました

まだ　掃除してないので埃と汚れはご愛敬です

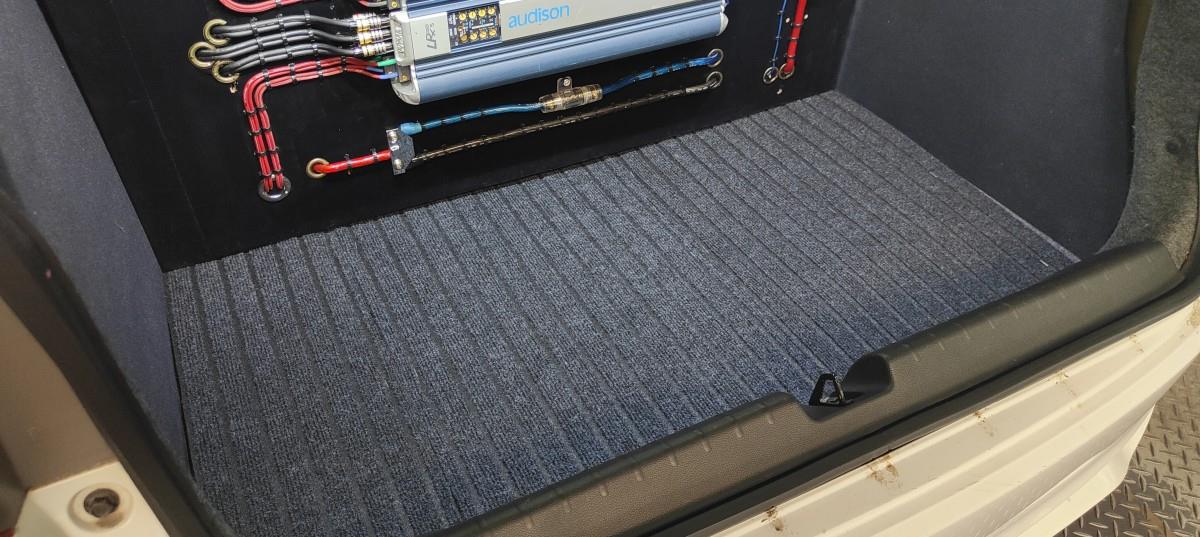

っで　最後の最後にマットを交換します　これが純正で薄いグレーマット純正でも良かったんですが

　毛羽立ってるのと木くずが繊維に入り込んでなかなか奇麗にならないし取っ払いました

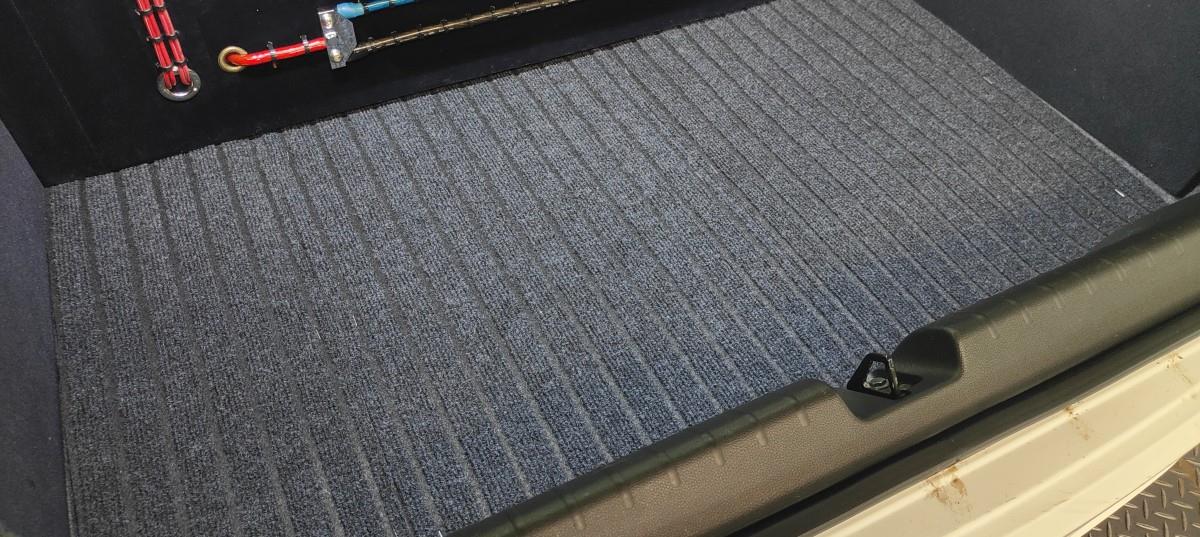

下は　ブラックの生地　この上にマットを敷きました

これで完成です

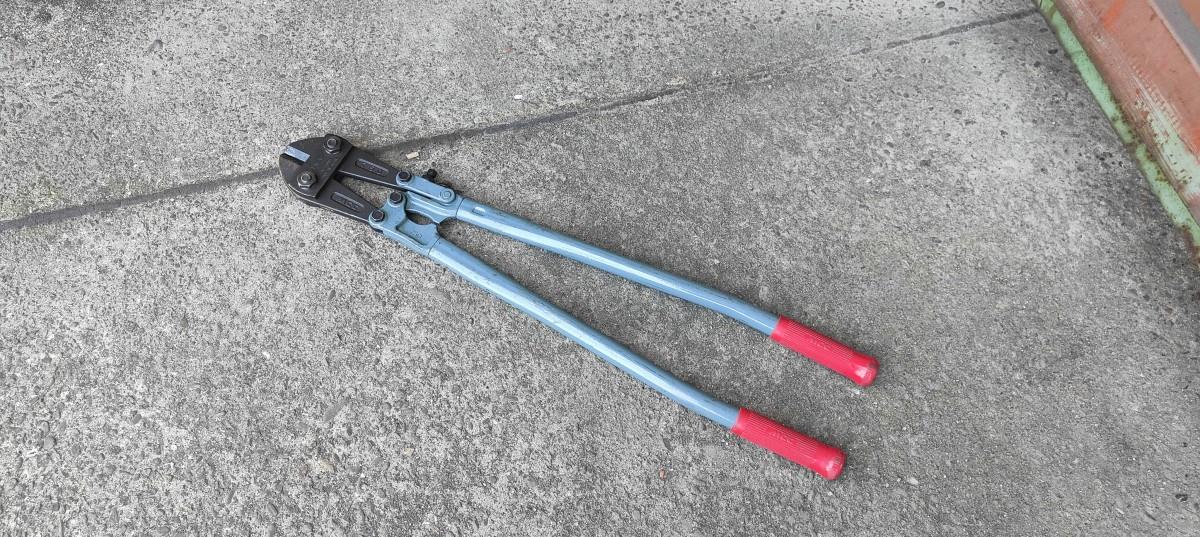

カットはお化けのようなクリッパーを使います　

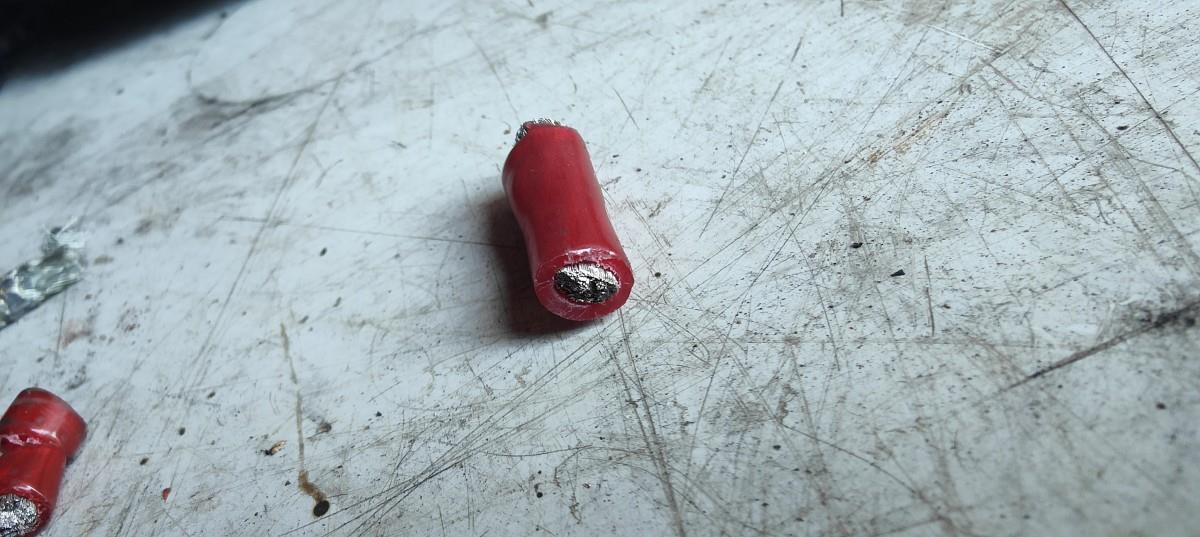

切れ味最高カット面もこんなに奇麗に

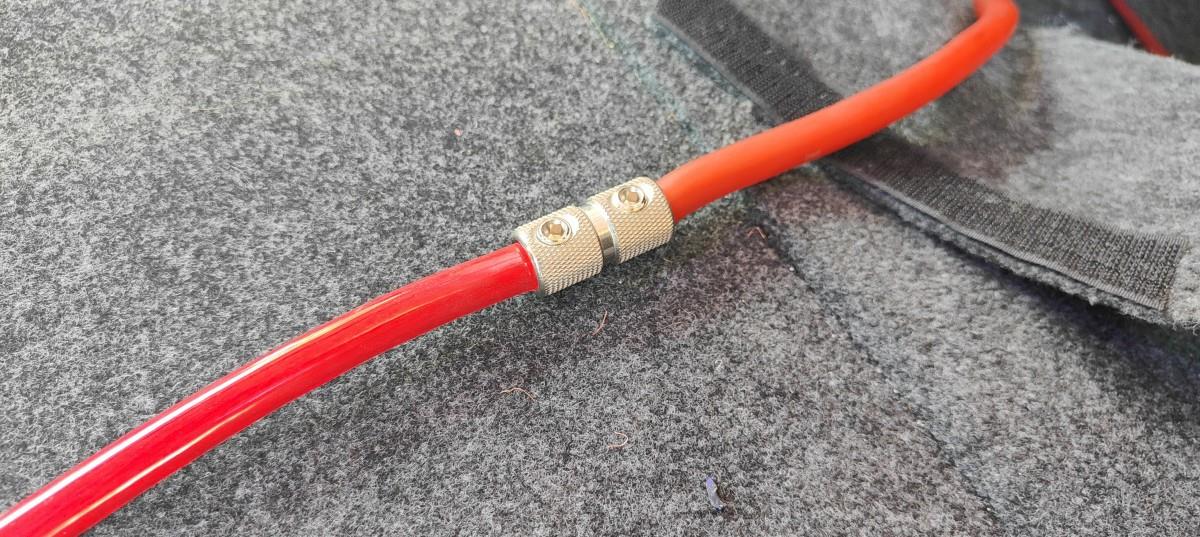

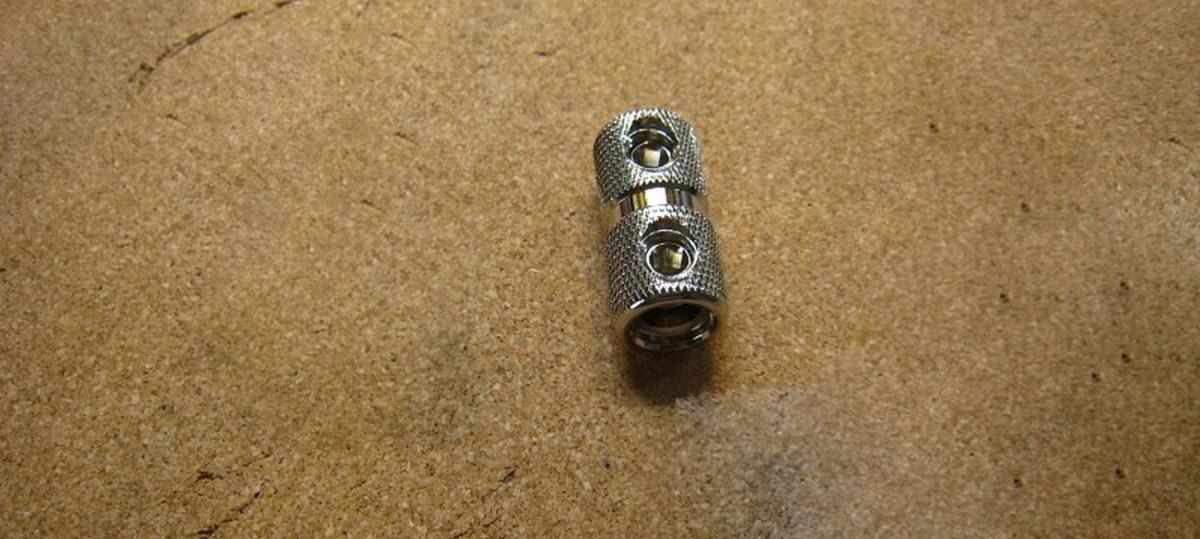

audio-Technicaの4ゲージ用のケーブルジョイントアダプターです

しっかり締めこんだら　絶縁収縮チューブをします念のため2枚重ねてます

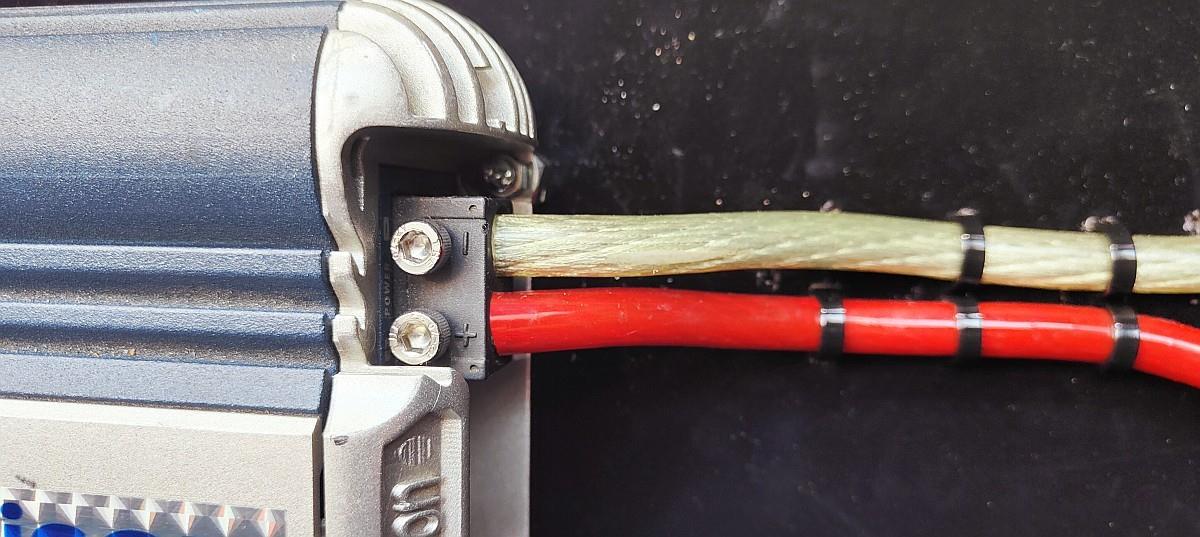

アンプに届くようになったので接続します　今回はケーブルの伝送ロスも防げるケーブルエンドターミナルを使います　ケーブルエンドに被せてアンプの＋ブロックに挿し込んで締めこみます

締めこみは六角穴付きとめネジ（ホーローセット）なためしっかりトルクがかかりません　問題ないんだとは思いますが前々から気なっていた部分なのでホローセットを交換しました　M5の六画穴付きボルトです

SPケーブルの接続ですが　金メッキのギボシ端子です　スリーブは引っかかると抜ける可能性あるので熱収縮チューブで絶縁します

これで短くて届かなかったBTケーブルとSPケーブル部分が接続できました

ここでちょっと気になる部分が・・・

SPケーブルが90°曲がる部分です　どうしても斜めな感じに曲がってしまいます 14ゲージは被覆部分が4ｍｍ×2　なので仕方ないです

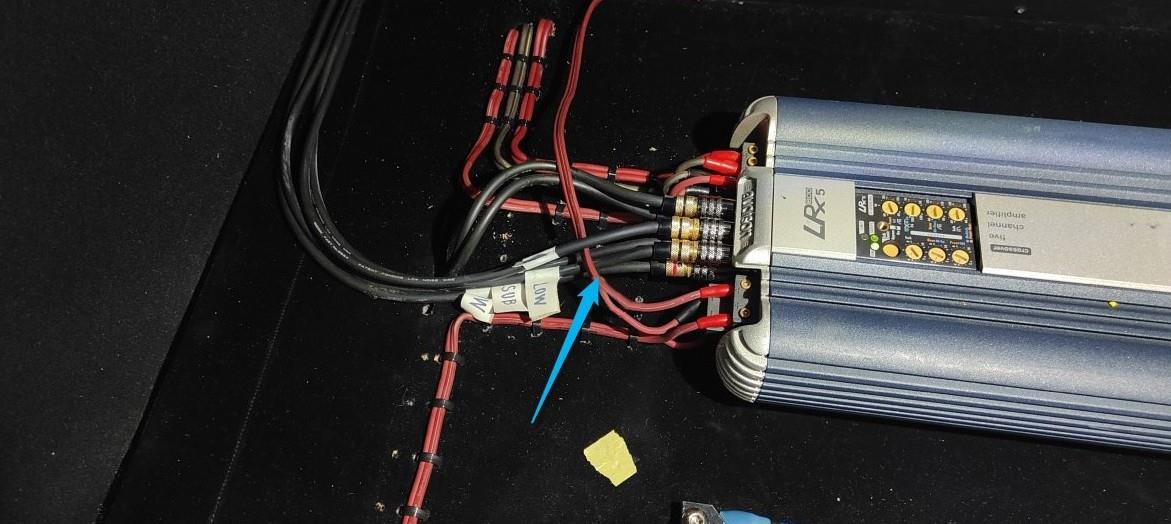

もう一つは　SPケーブルを接続する部分です　ケーブルは縦に⊕⊖となっており階段状になっています　そのため⊕ケーブルより⊖ケーブルが短ければケーブルがたるみませんが現状下側の⊖ケーブルがたるんで見た目が悪いです　

まず　ターミナル部分は⊖ケーブルをカットさせ対応させます　端子部分ですが今回はケーブルエンドターミナルを使いますが何度か取り外す可能性があるので端子を圧着させておきます

フェルール圧着端子用の工具を使います

早速　使ってみます 丸いターミナルが未加工　四角い方が圧着させた状態です4枚ダイス構造なので奇麗な四角形になります

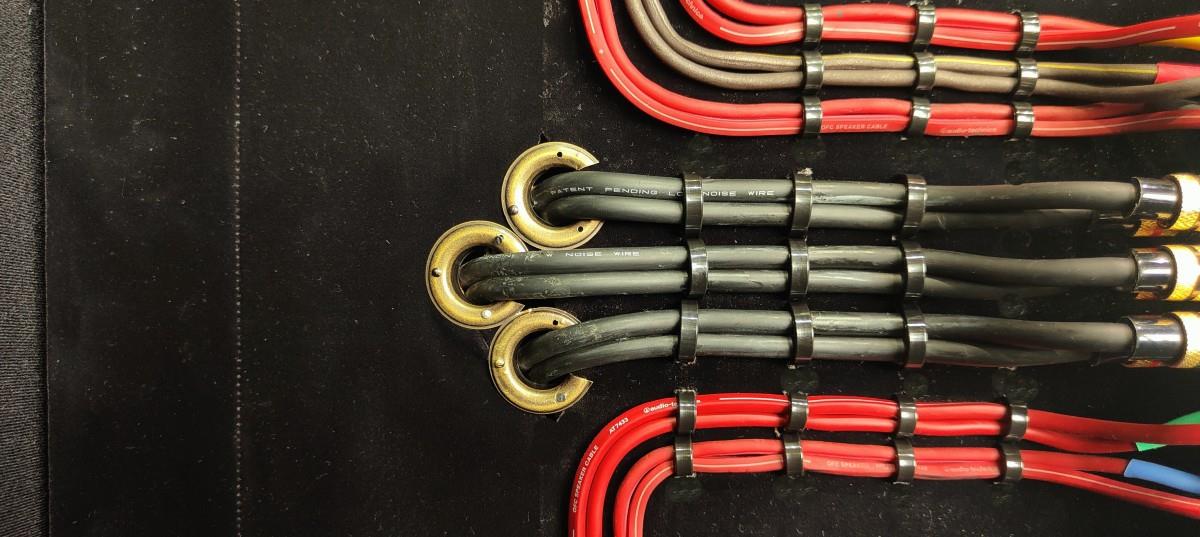

ケーブルが90°曲がる部分については4ｍｍ×2本のケーブルを1本に分離させ　内輪差に対応させます　これで奇麗に90°平行にケーブルを固定できます　

端子を作り替える際に今まで赤と黒のスリーブでしたが今回は取っ払いました　なくても良いかったんですが　収縮チューブで色味を加えて見ました　色については決まりはなく好みで決めてるだけです



っで　作業は中途で止めています　なぜなら・・・

ケーブルをボードの裏に引き込んでいますが生地の処理が悪く 処理を考えています

こんなパーツも・・・・

RCAケーブルは距離が近く3連の真ん中をカットして使います

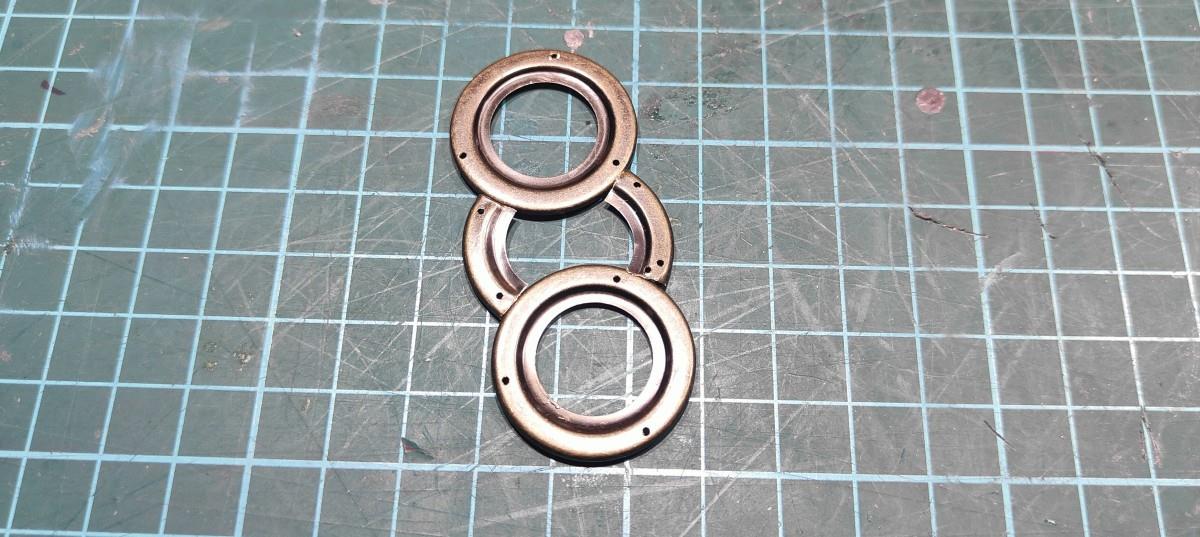

他にもサイズ違いを用意しています　これは現物合わせで使うか使わないか決めます

まずは4AWGケーブルから　これはダミーなのでケーブルの端があるため取り付けも簡単です

黒い真鍮釘を使ってます　頭をハンマーで叩くため多少色が剥げいい感じになってますね

電源ケーブルは⊕側がヒューズホルダーも外さないとリングが通らないため結構な手間かかりました　SPケーブルも一旦タイラップを外す必要があるため作業を中断させています

　　　　　　　　　。。。続きと他はまたやっていきます

まずはアンプをボルト締めして固定させます

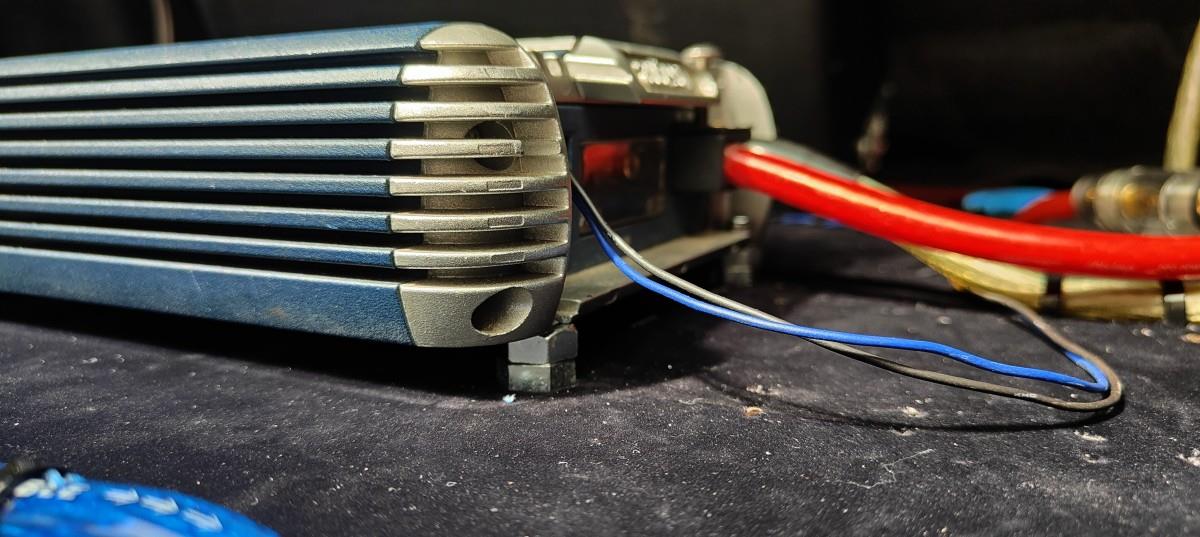

アンプは熱を持つものなので　ボードとアンプの間にナットを2つ重ねてクリアランスを持たせます

GND側のケーブルをタイラップで固定させましたが　バッテリーからのケーブルがとどきません

同じケーブルを使うためケーブルを確認しましたaudio-technicの4AWGケーブルを注文しないといけません

スピーカー(SP)ケーブルとRCAケーブルを固定させていきます　まずSPケーブルです

今度は右ツイーター(TW)ケーブルが届きません　ここも延長させるため同じ14AWGのケーブルを購入します

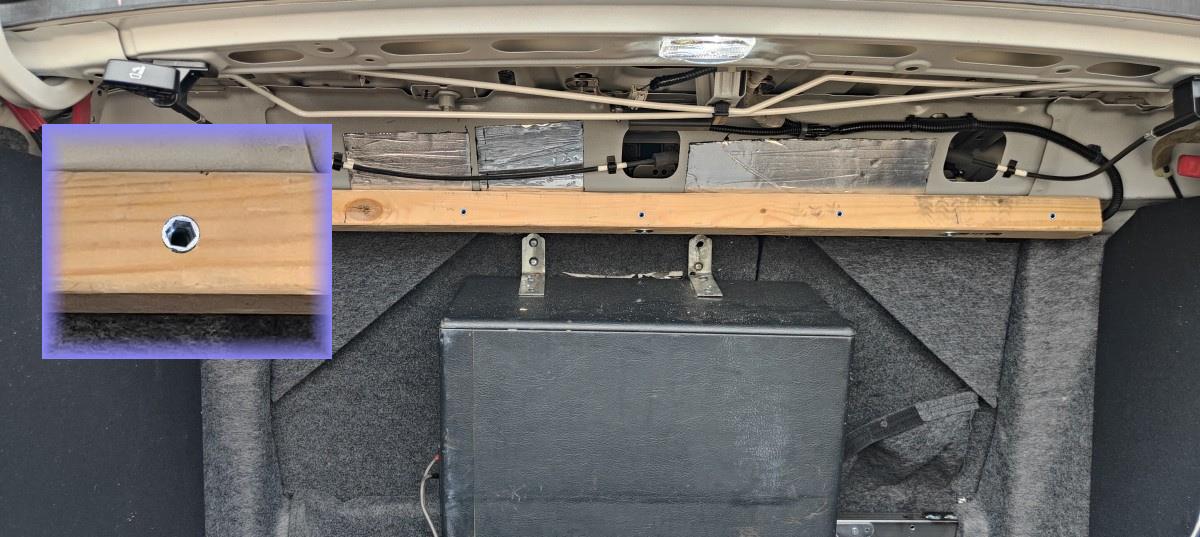

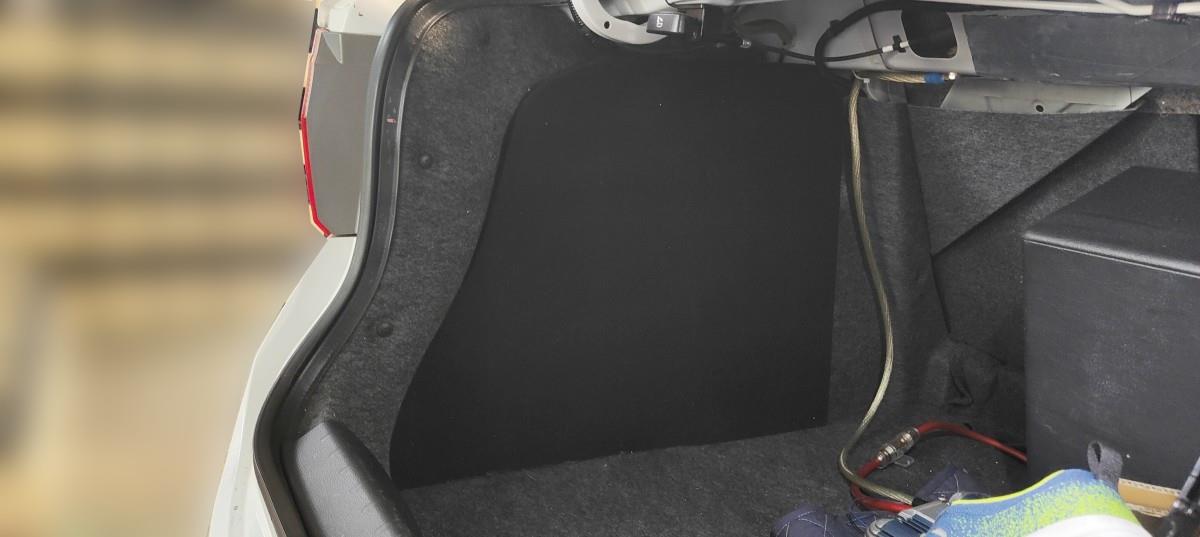

ケーブルが届くまでボードを固定させていきます リヤトレイの鉄板に木を固定させそこに鬼目ナットを打ち込んでネジ止めにしておきます　今後何度か取り外す可能性がありそうなので

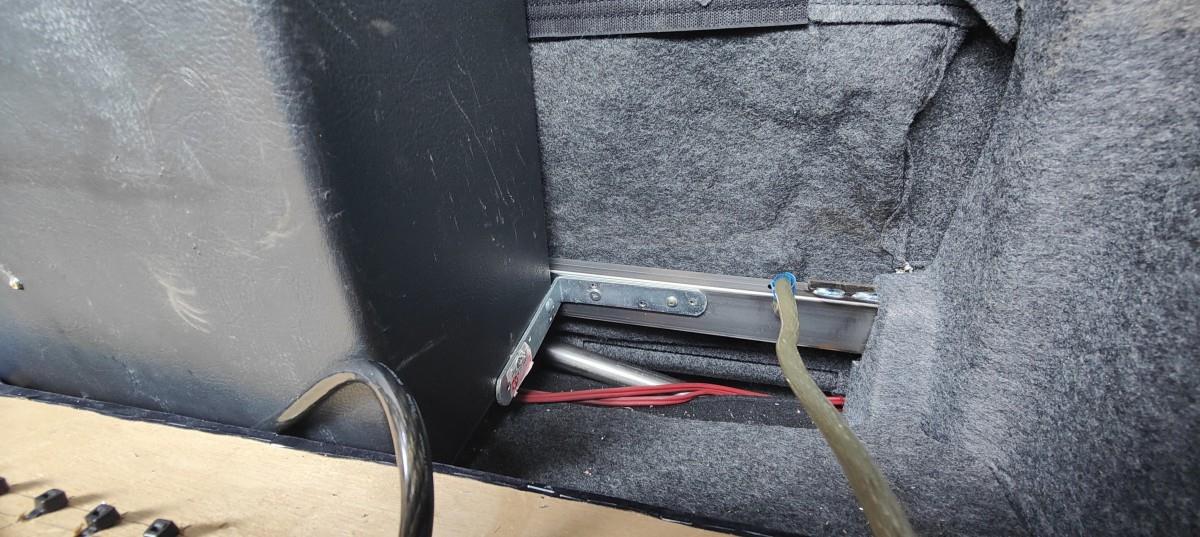

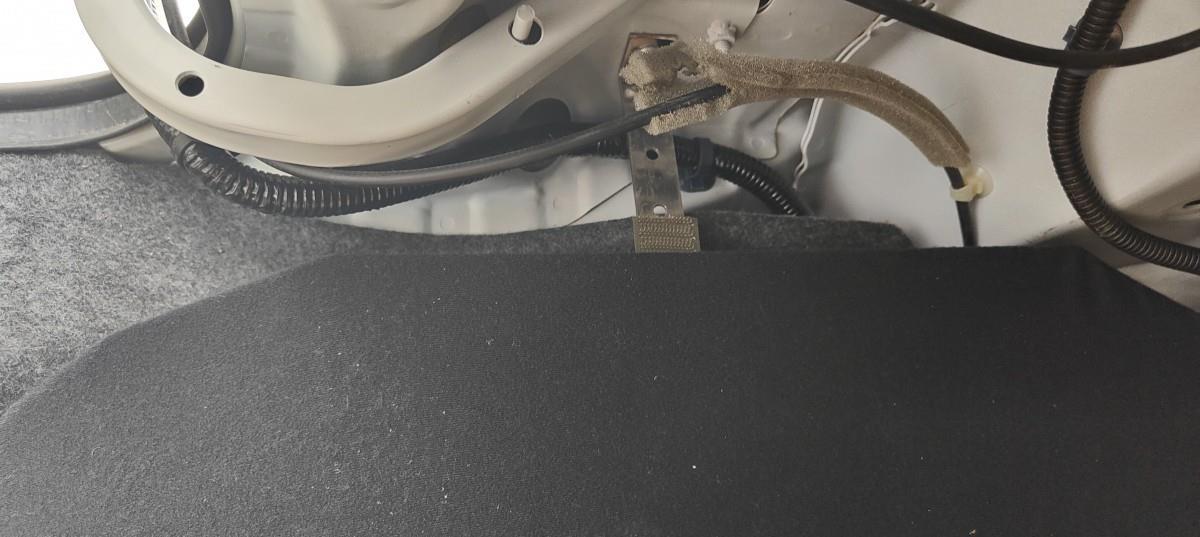

下側ですがトランクのフロアは蓋になっており柔らかく固定できないため　裏からステーを製作して固定させました

次に　サブウーファー(SW)ですが　以前アームレストをくりぬいてSWを車内に向け設置した際にボリュームを上げると若干ビビリ音があったのでリアトレイ部分に静振処理させるためレジェトレックスを貼ったが症状が治まらず　BOXの下をBODYのフレームにステーで固定させ　落ち着いたように感じていたが時々同じ症状が出ますSWだけ鳴らしたところビビリ音を確認できたのでBOX上部をカッチリ固定させてみようと思います

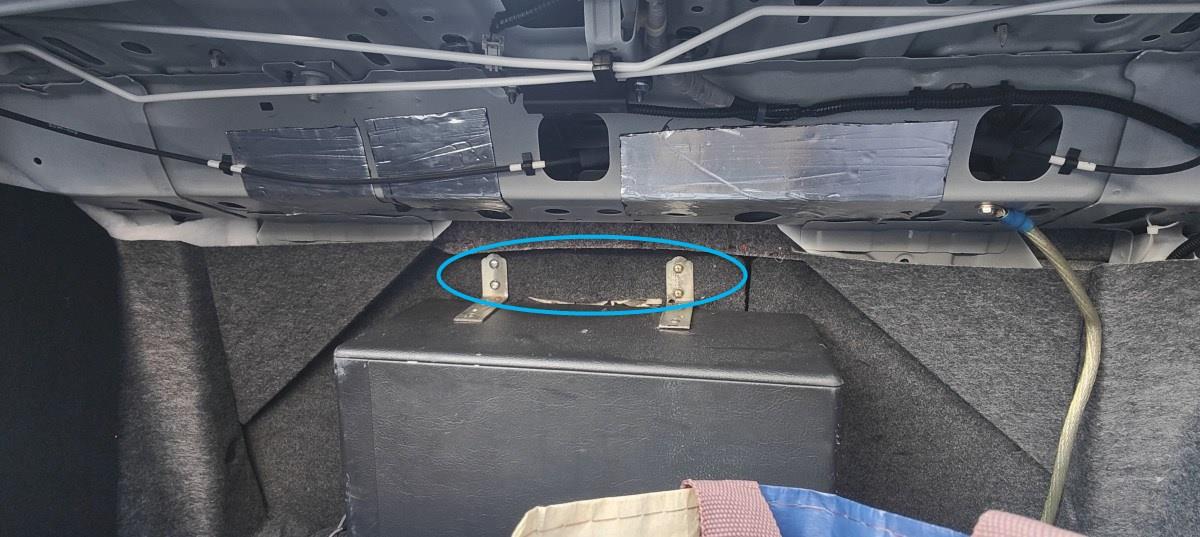

上部もステーで固定はさせていましたか青○部分はリアシートです前後に倒れる仕様なため可動部部となり固定が甘いと思われます

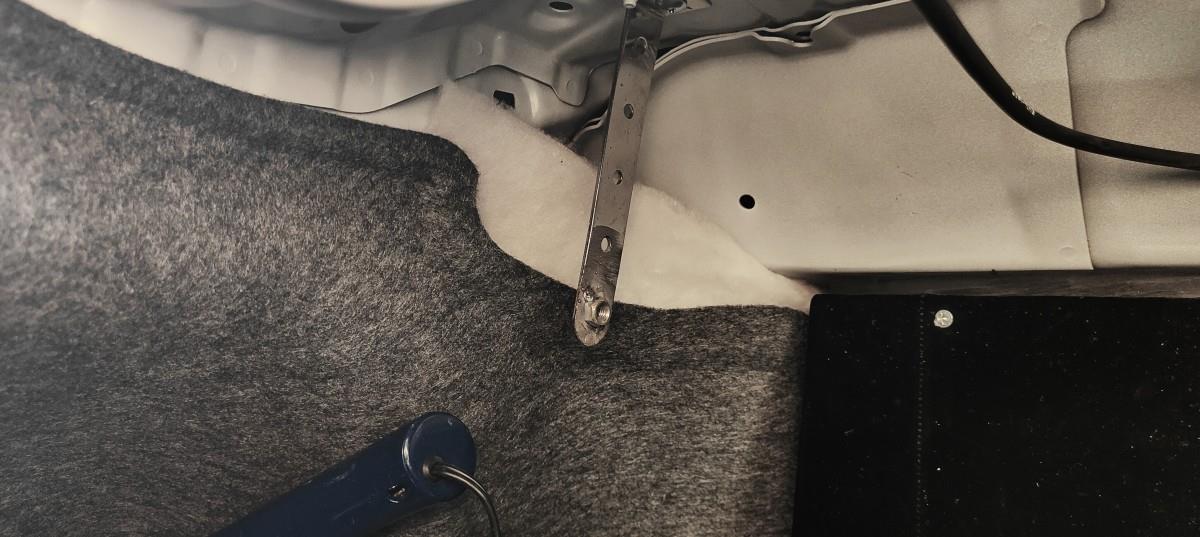

新たにステーを付け替え変えます　今度はリアトレイ部分にしっかり固定させます

これでリアシートがBOXと切り離され数年ぶりにリアシートが可倒可能になりました

余談ですが　BOX固定によりビビり音は消えました

っと同時に　鳴りが違っています単純に言うと低音にキレが出る　音圧もでています　耳の悪い自分にもしっかり確認できる変化に驚いています　手抜きの代償は大きかったと感じています

これは横置きでフロアに設置されてますが　このままの感じでボードにアンプを固定させ縦にインストールさせたいと思います

まず縦置きするコンパネのカットします

実際にアンプを載せて位置決めしケーブルのワイヤリングを決めていきます

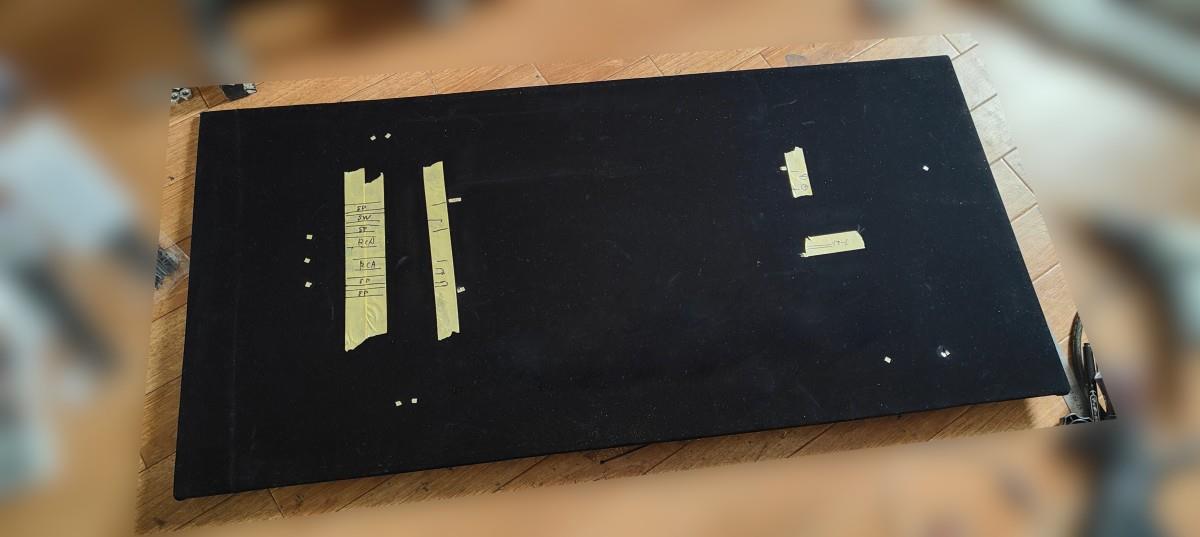

決まったらアンプの固定させるボルト穴の位置や　ケーブルを引き回しボード裏に出す位置、スピーカー、RCA,リモートケーブルなども裏に出す位置を記入しておきます　それぞれのケーブルの太さに合わせてボードの裏に出す位置に穴をあけます

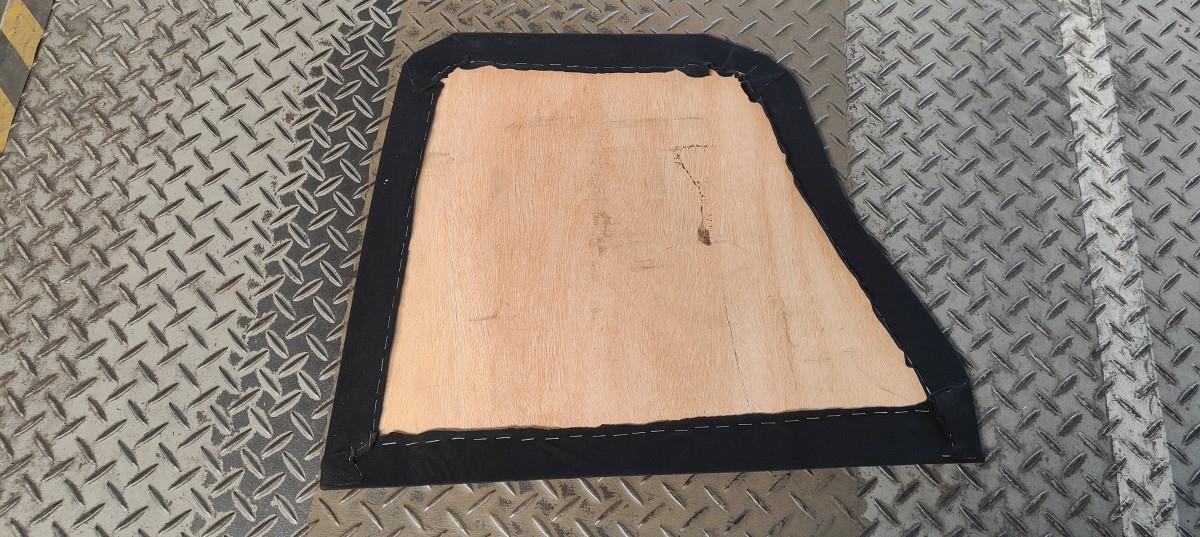

この状態で生地を貼っていきます　ケーブルを固定するための穴は小さく数も多いため穴開けと同時に生地にも穴を開けていく予定です　

この状態でアンプを仮止めし アンプからケーブルが出る位置を記入します　

実際にアンプを取り付ける前にお遊び・・・

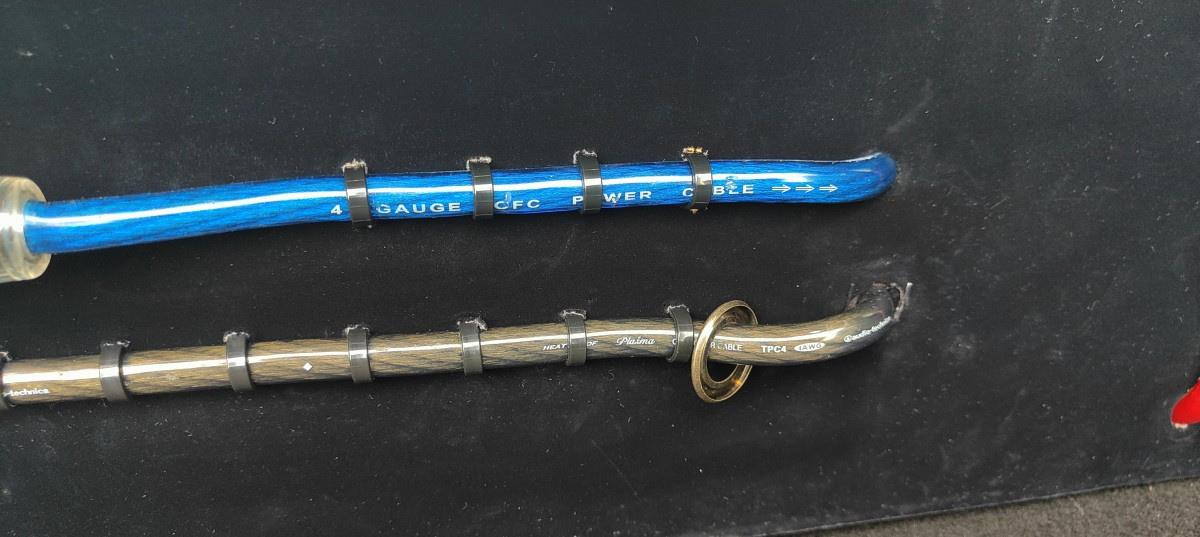

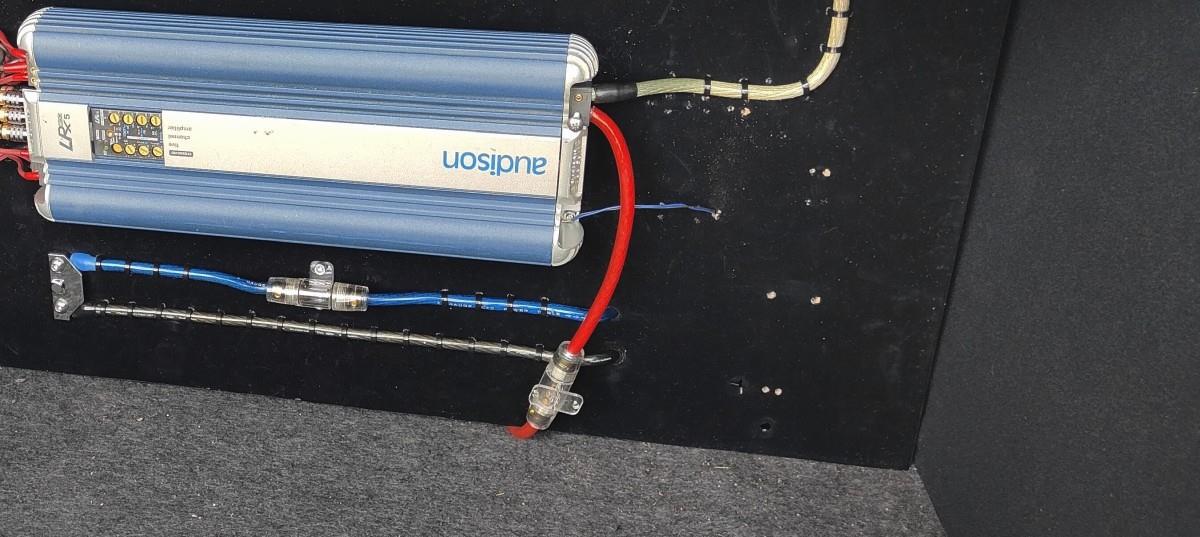

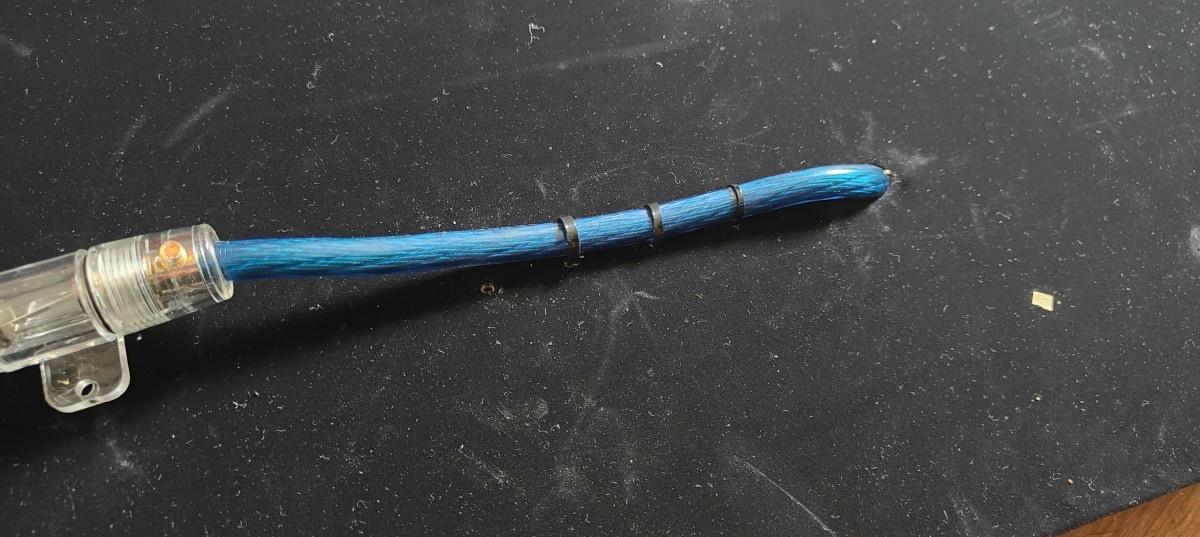

ボードに取り付ける物はアンプとケーブルとヒューズホルダーだけです　若干寂しいのと余ったパーツがあるのでそれらを飾りに取り付けます　詳しくない人から見たら不自然さはなく知ってる人から見れば何のケーブル？　って思うでしょうが　ただのお化粧です　以前使っていたキャパシタ用の4AWGケーブルとヒューズホルダーを取り付けます

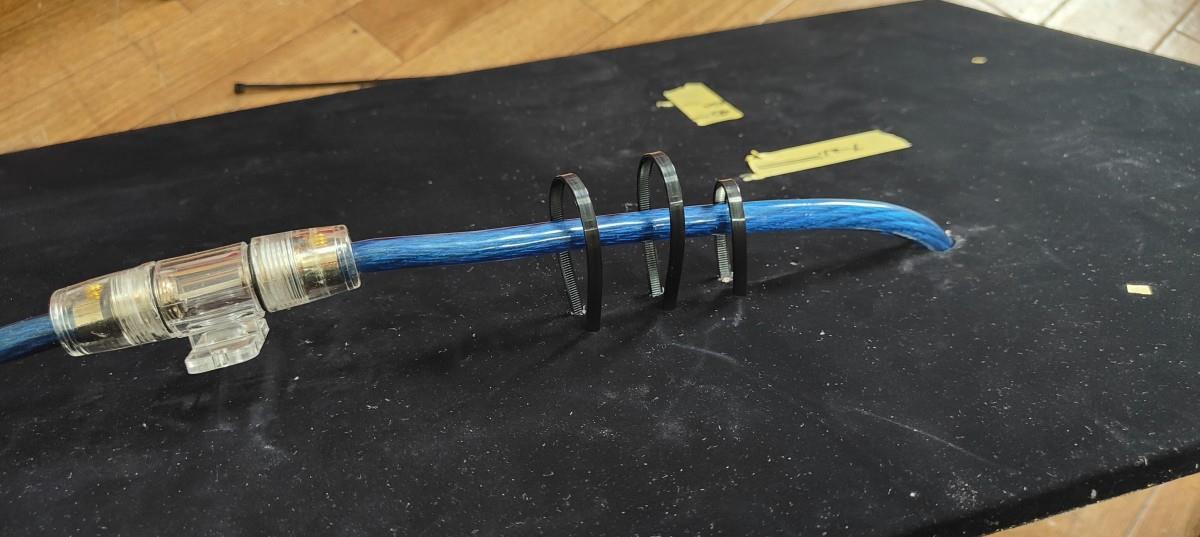

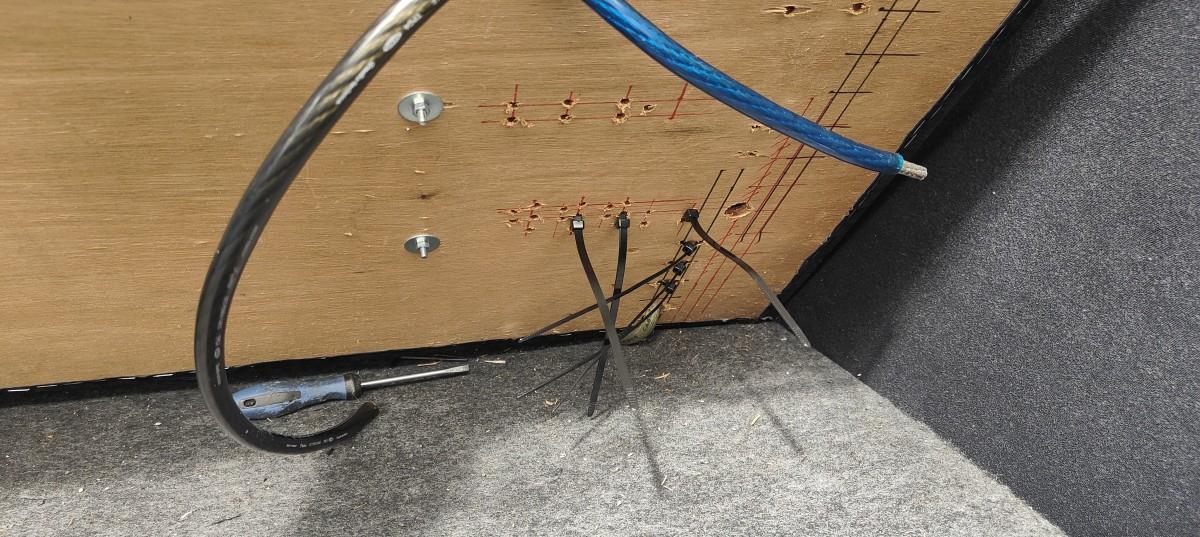

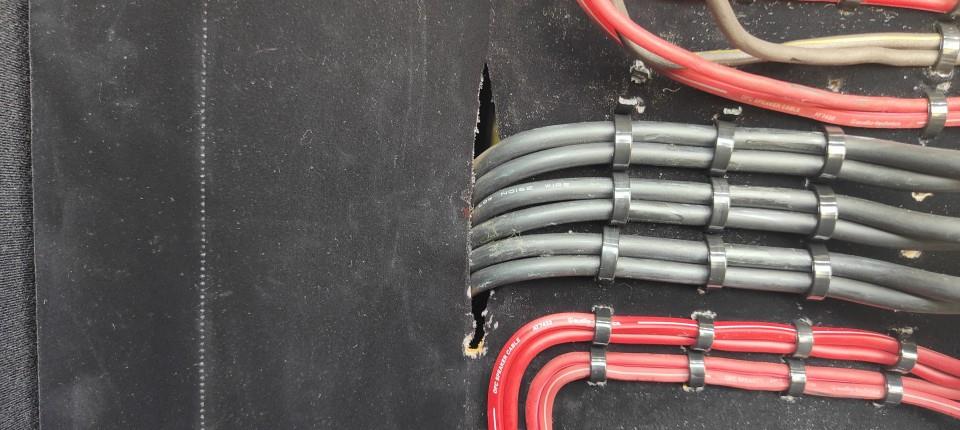

ケーブルは裏からタイラップで固定させます　タイラップの太さも3種類から選択し一番左の幅に決めました　ケーブルの太さに関係なく一律同じ幅のタイラップ等間隔に取付けます

メッキのターミナルは本気の意味ないパーツ　見た目だけです

アンプの取付ですが　トランク内の作業で簡単に終わらないので　仮止めしたまま音は出せるようにしておきたいのでアンプからケーブルが出た部分の根元はボードに固定させておきたいのである程度タイラップの穴を開けておきたいと思います

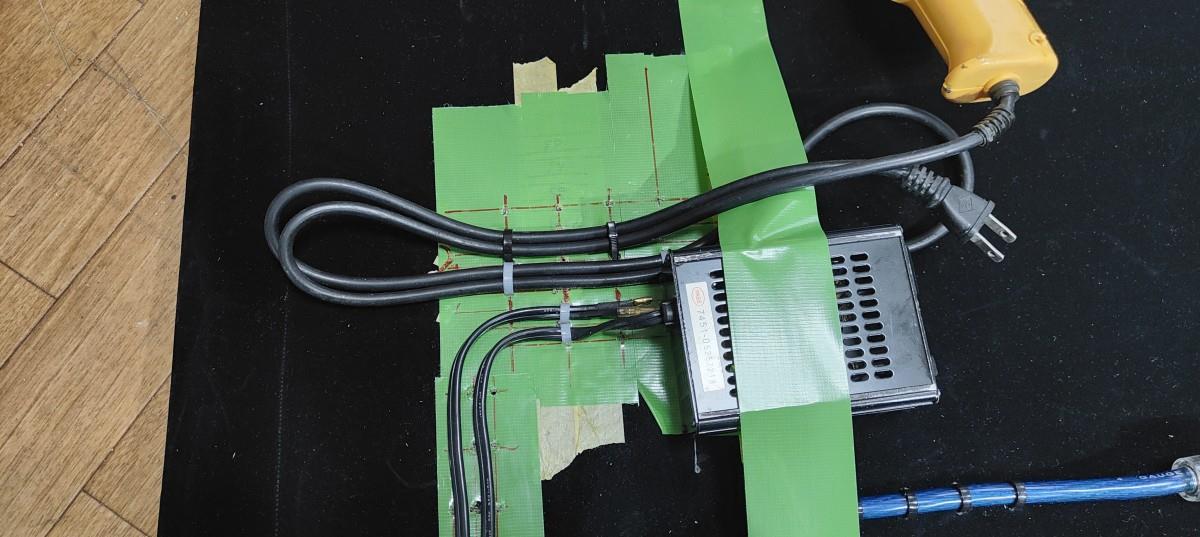

ケーブル位置は記入しているので　RCAケーブルはヒートガンの電源コード　スピーカー線はコンバーターの電源線で代用し下穴の位置を決めて穴開けしておきます

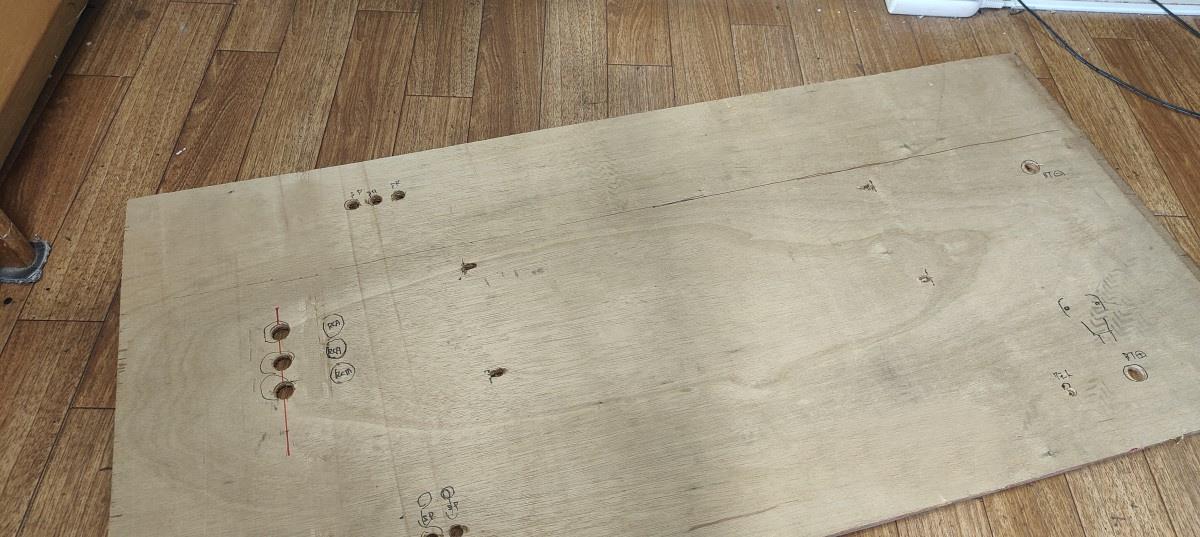

これが　下穴を開けた状態です

ここで面倒ですが貼った生地を一旦剥がします

ドリルで穴を開けますが　木くずが生地と板の間にたまり見た目わかりにくいですが触ると凸凹になってるので　掃除します

トランクでの作業の準備はできたので　次はアンプの固定です・・・

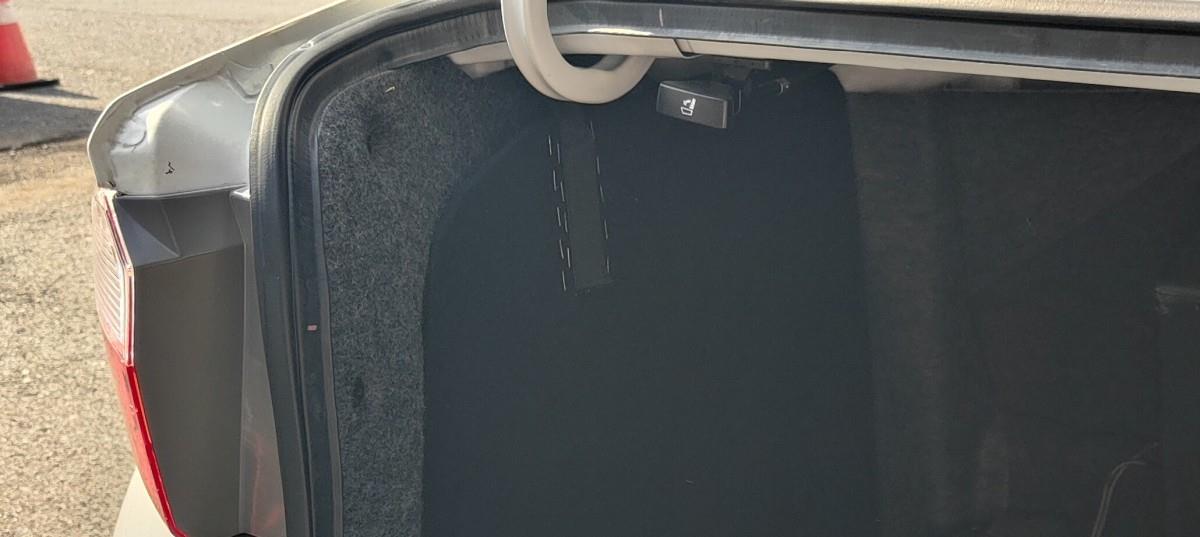

工具箱は仕方ないとしてトランク下の収納BOXに入らない物とケミカル用品を隠したいと思います
