今回預かったものは　ブラック塗装済みのガーニッシュ

文字部分を光らせます

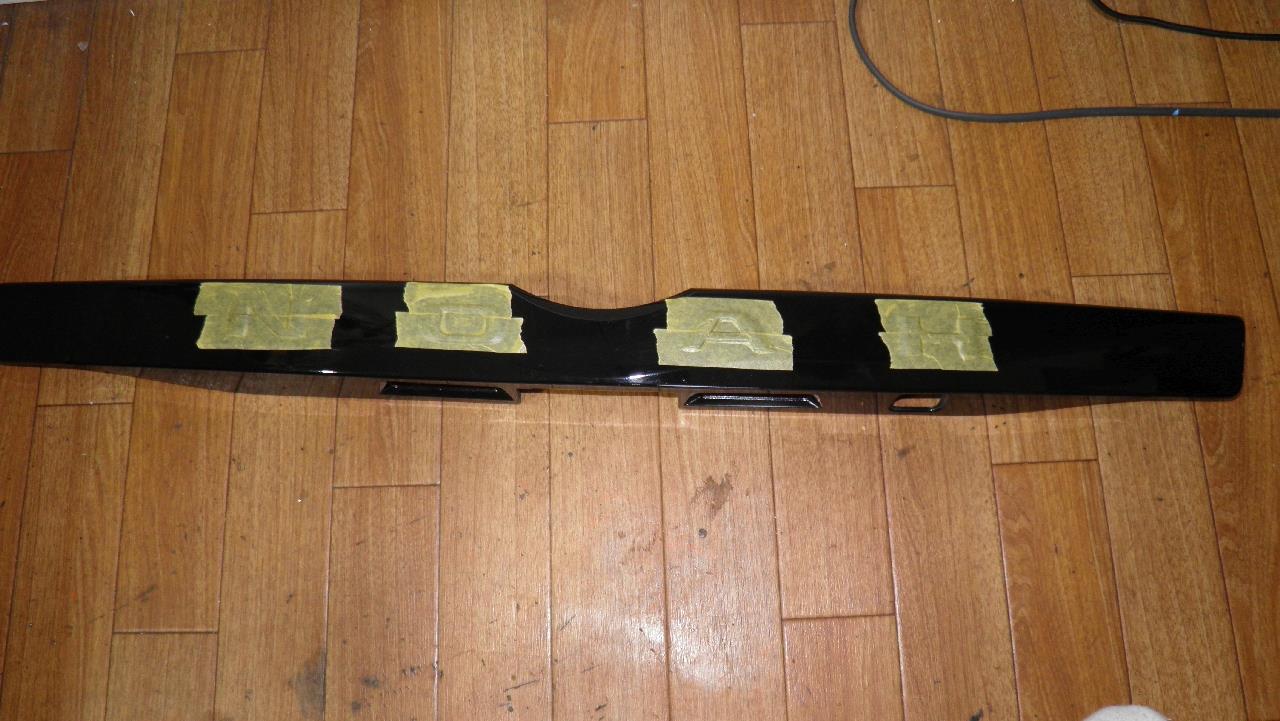

マスキングしてLEDの位置を決めていきます　出来るだけ均等に持っていきたい

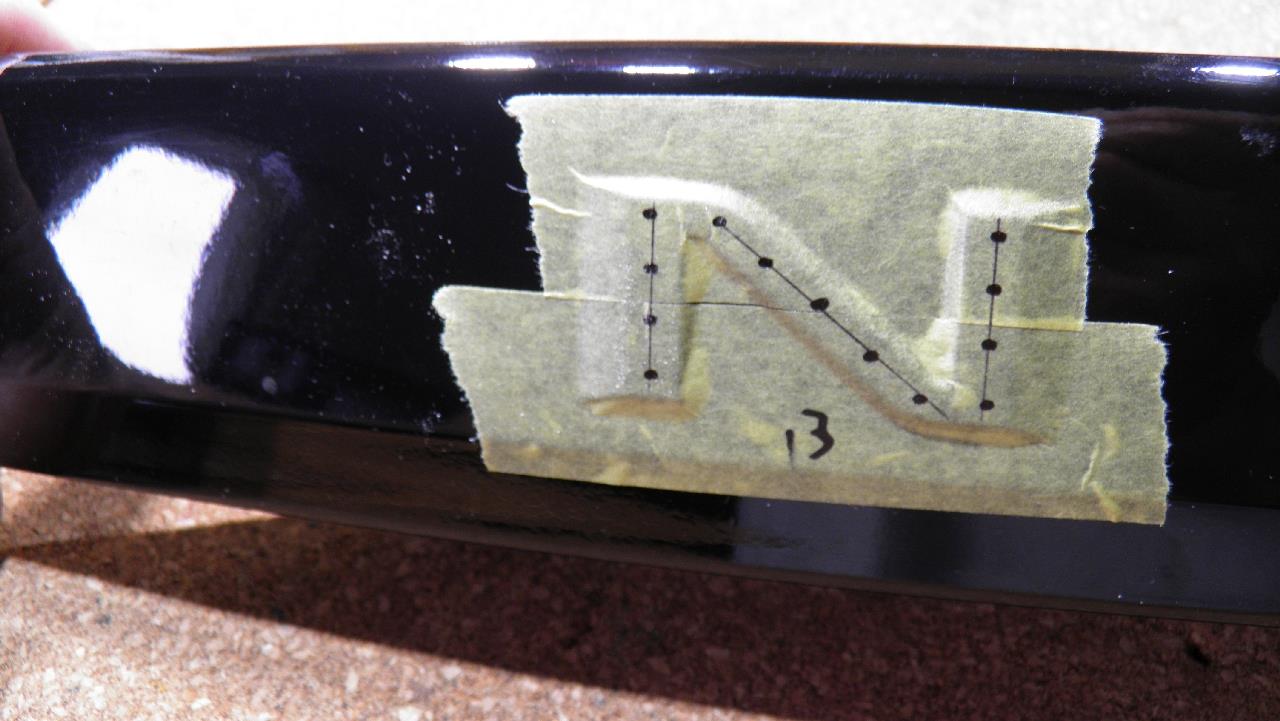

各文字を見ながらムラのないように均等を目指し印をしました

次は穴あけです5ｍｍのLED差し込むので5ｍｍの穴を・・・

　　　やっぱ出るよねバリが　一つずつ穴の周りにバリを切り取っていきましょう

次はLEDです希望により日亜化学のLED使いますが　日亜には円筒型の3ｍｍブルーのLEDは販売されていません　砲弾型LEDを加工して自作します

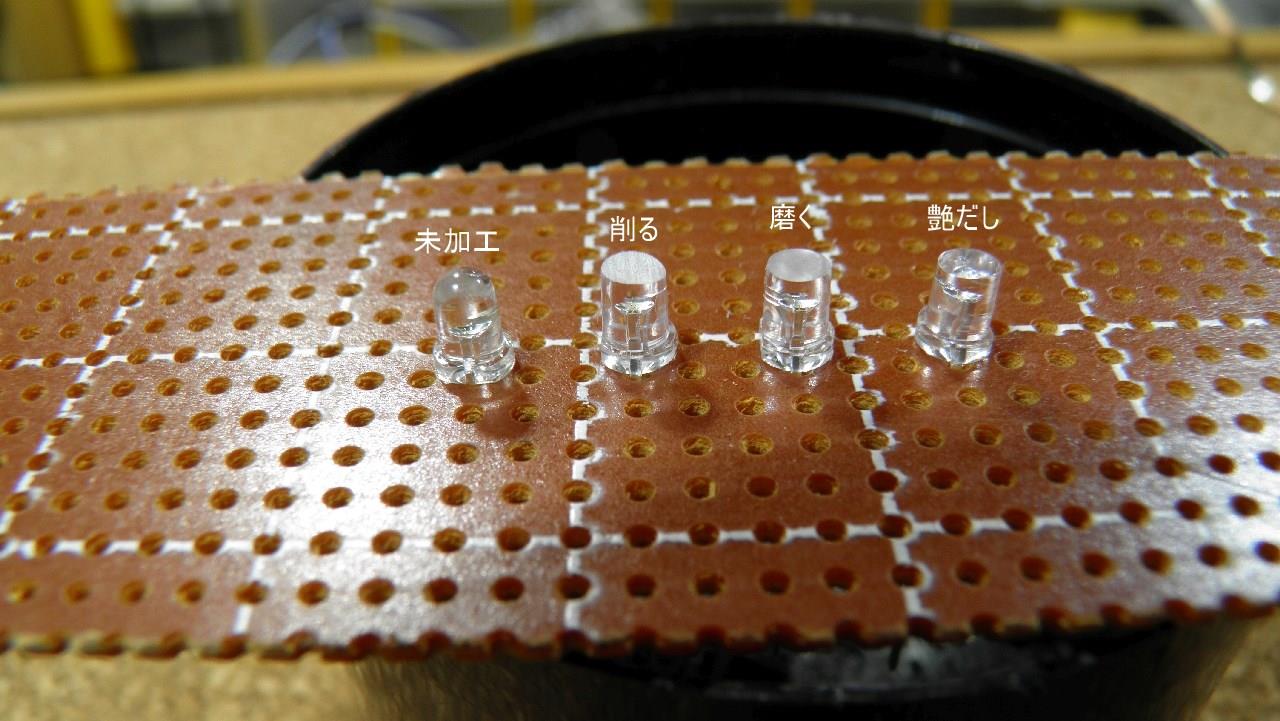

まず　グラインダーでLEDの頭を飛ばします　その後すべて手作業ですペーパーで整えつつ＃600から最終的に#2000番まで番手を上げていきます　最後はコンパウンドでピッカピカになるまでひたすら磨いていきます　1日仕事ですね

途中で見た目を確認するため表を見ましたが　LEDの頭の見え方に差があります　裏をよく見たら段差があるようです　低いところは肉厚が薄く高いところは肉厚があります　その差が3ｍｍ程度

できるだけLEDの見え具合を揃えたいです　ガーニッシュを削るのが綺麗に仕上がるんでしょうが　先が見えない作業となりそうです　多少の差でも見え方を揃えたいのでLEDの長さを調節させます

長いLEDと短いLEDを作りました

　　　　左　長いLED　　　　　右　短いLED

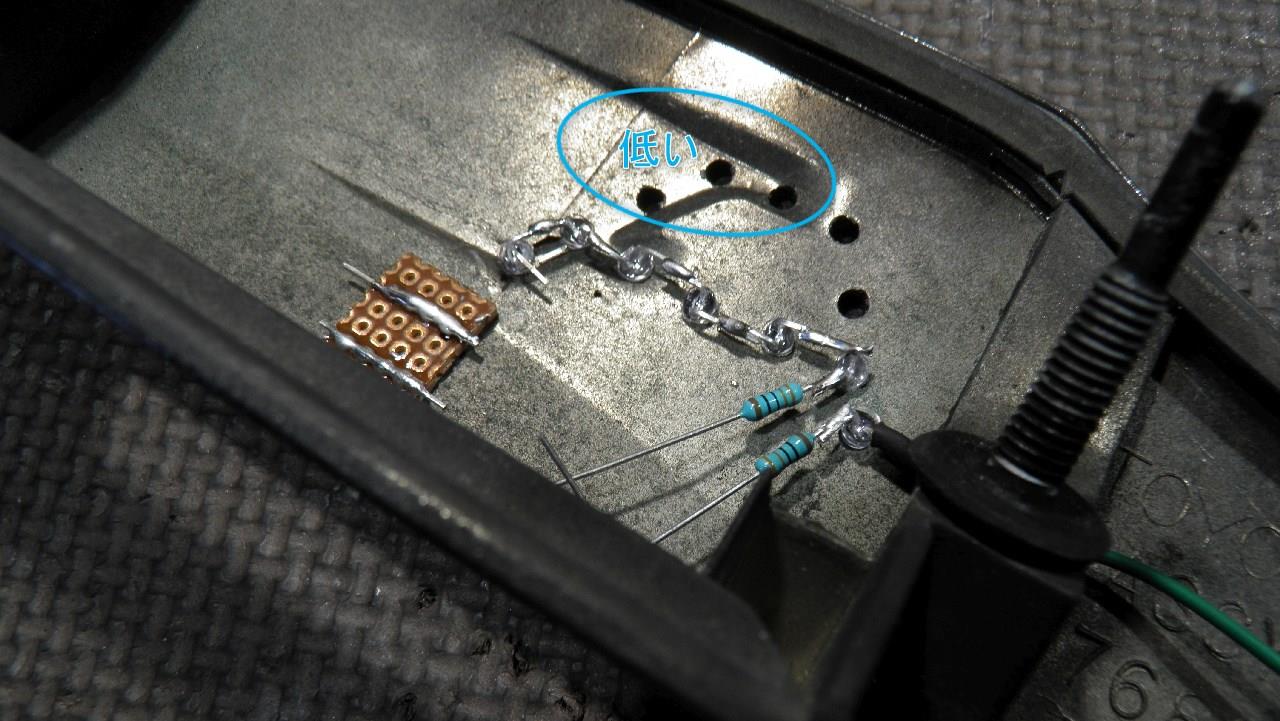

肉厚の薄い部分には頭の短いLED　逆は頭の長いLEDを使い配置させていきました

ですが　さすがに3ｍｍの段差は埋められませんでした　LEDの頭が面になる部分と奥に入ってる部分ができました　オーナーさんに実物を見て確認していただきこのまま加工を進める了解を頂きました

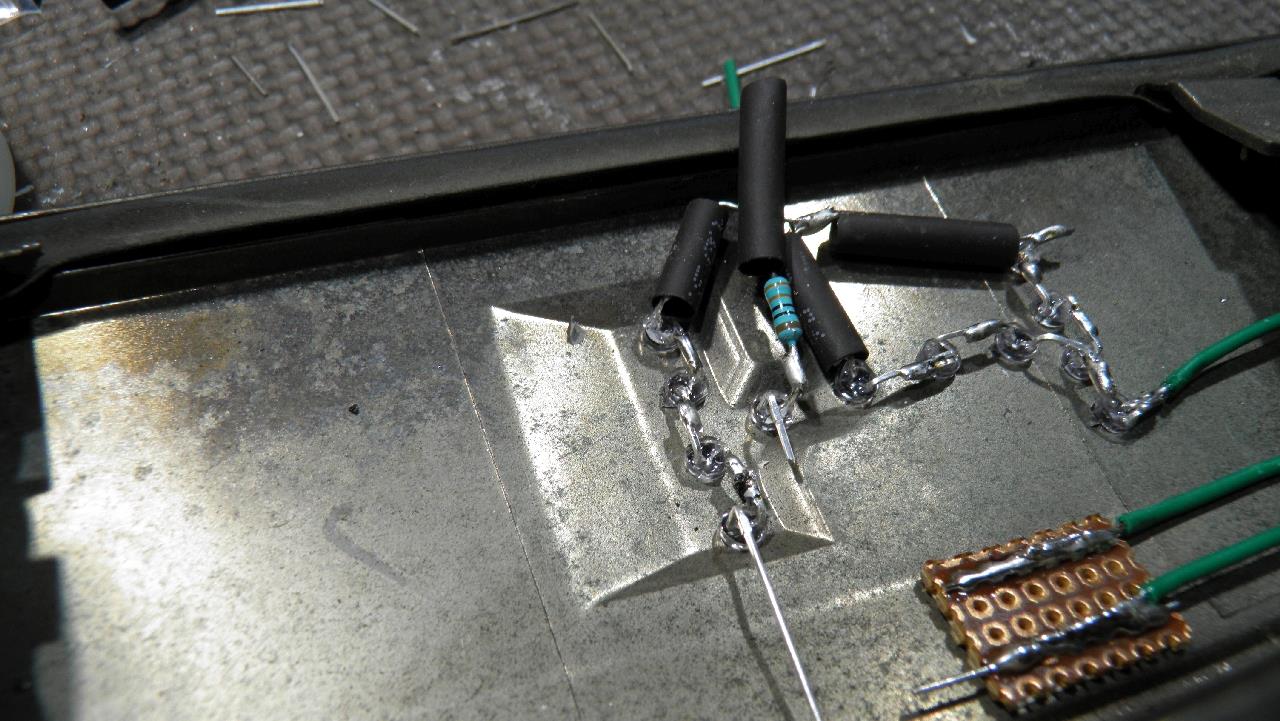

最後は2発直列になるためダミーで裏にLEDを繋げ収縮チューブに隠し光漏れがないようにしました

調光させたいので全てのLEDの抵抗値を揃える必要があるためです　抵抗値が違うのが存在すると調光させたとき抵抗値の大きい部分が先に暗くなってしまい明るさに差が出てしまいます

全て接続したら　完全防水です

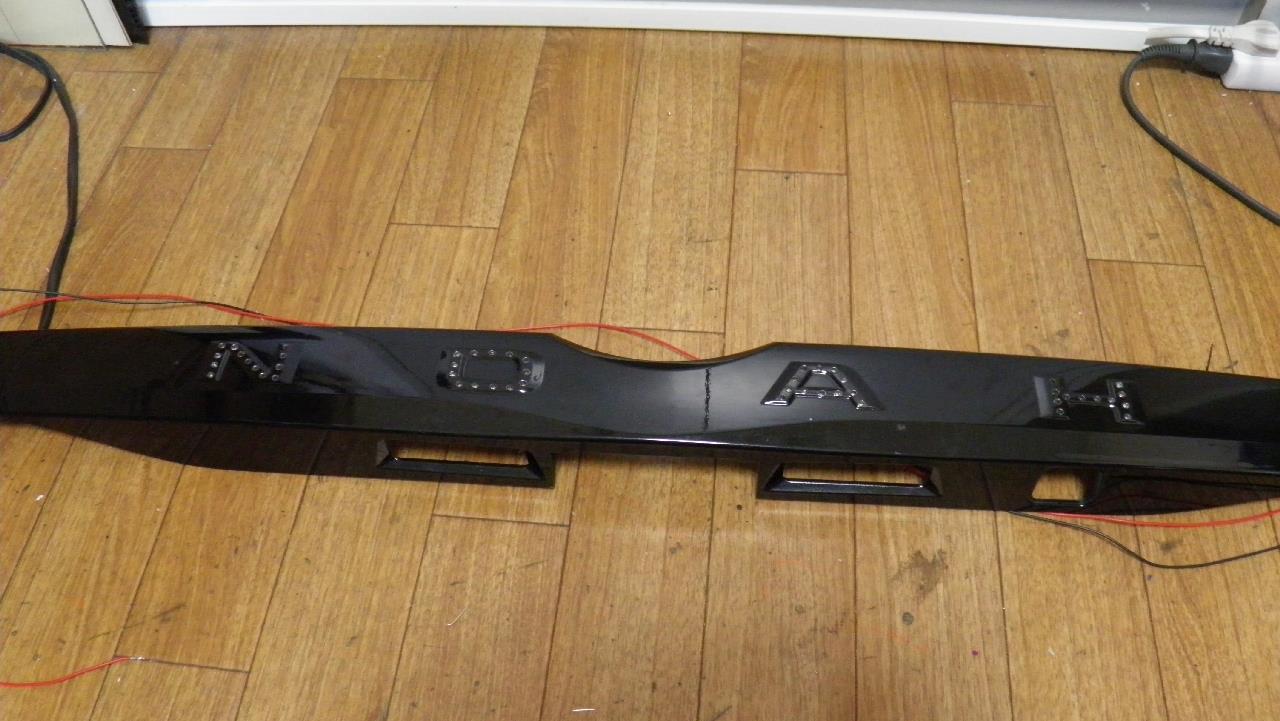

　　　　　完成です

点灯　　　　　目一杯輝度を落としています

イベント用　MAX点灯　　

　　　　やばいかも・・・
