2023年04月30日

INSITE・・・備忘録　バックフォグ

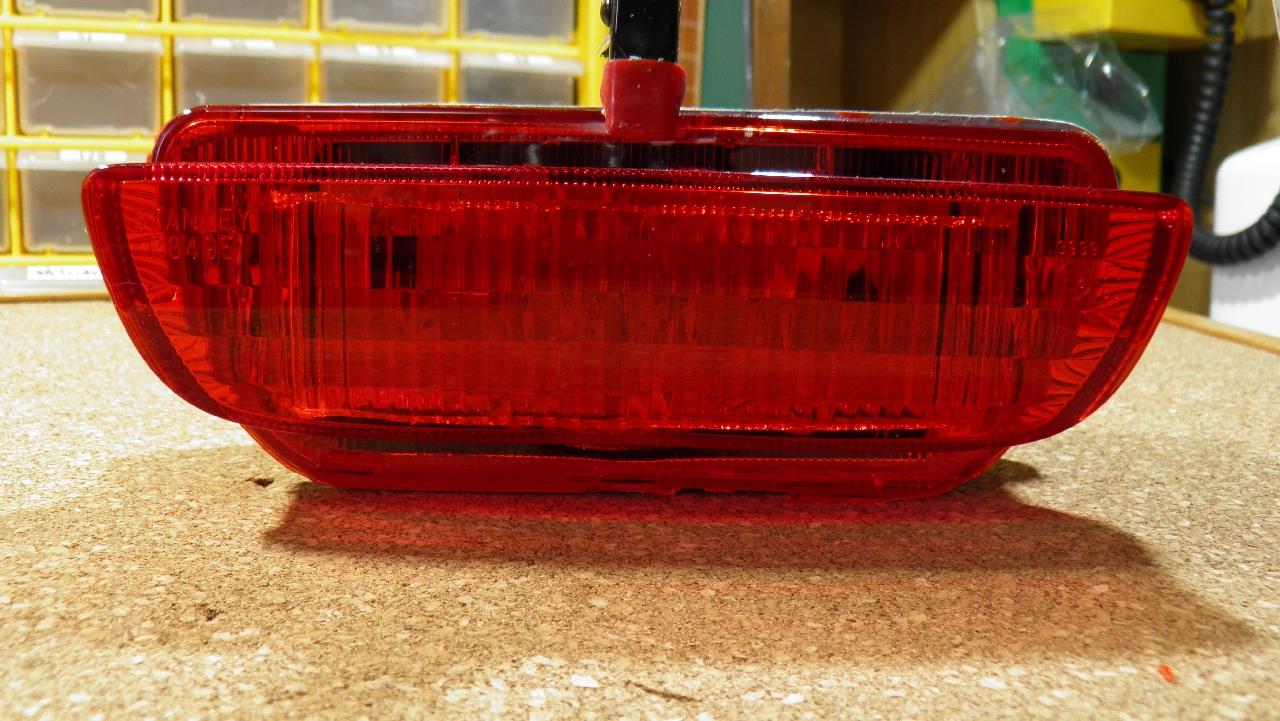

INSITEのバックフォグです

LED化します　最近は純正でもLED化が進んでいて光量も結構あるようなので　負けない仕様とします

まずは切開から・・・

使うLEDは　コスパの良いCree XB-D　POWER LEDです

アルミのヒートシンクだと厚みを増すので汎用品に使用されていたアルミ製の基板を流用しました

LEDドライバーを使用し350ｍAを流して点灯させます

しばらくLEDから離れていたので4発直列でも行けたはずなんですが　サイトには3発直列用としか記載ない　よくよく考えたらいけたんですが3発直列で製作してしまいました

まあ　点灯に問題はないんですけどね　LEDドライバーを収縮チューブで絶縁させてます

さらにアルミが薄いので裏の逃げが有る部分にヒートシンクを取り付け熱対策を強化させています

いつものように　レンズ越しにLEDが見えるため　アクリルの模様板を使います

まげて　針金でガッチリ固定です

はい防水したら完成です

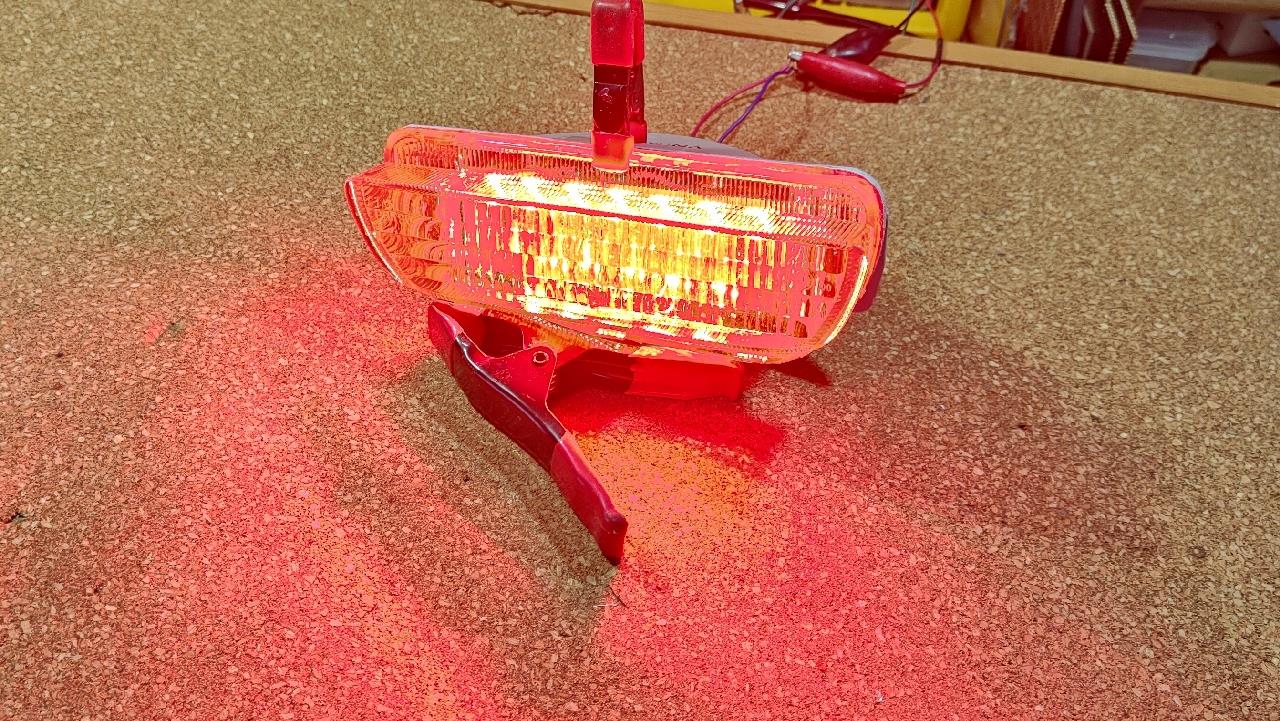

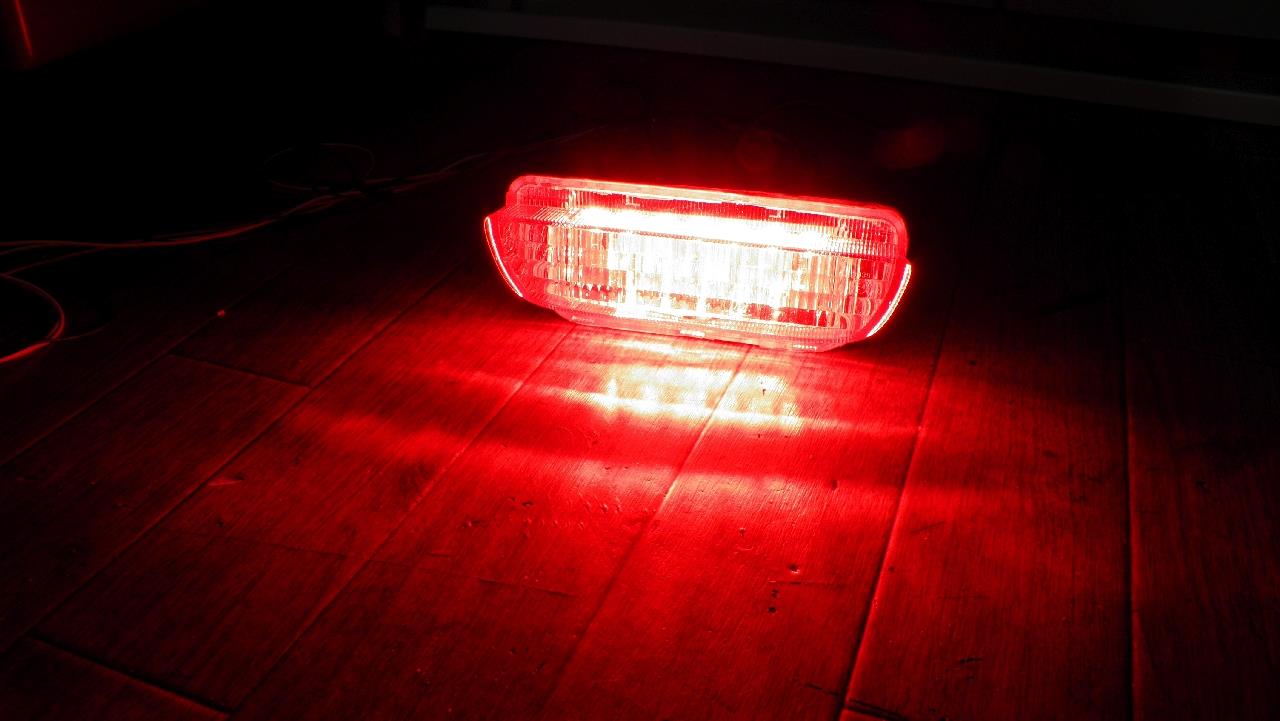

眩しくてまともに撮影できません

まじやばいです　眩しい・・・

Posted at 2023/04/30 16:42:11 | コメント(4) | トラックバック(0) | 日記
