やっぱ　大陸製なのか　

　

　　点灯するから切れるまでこのまま・・・

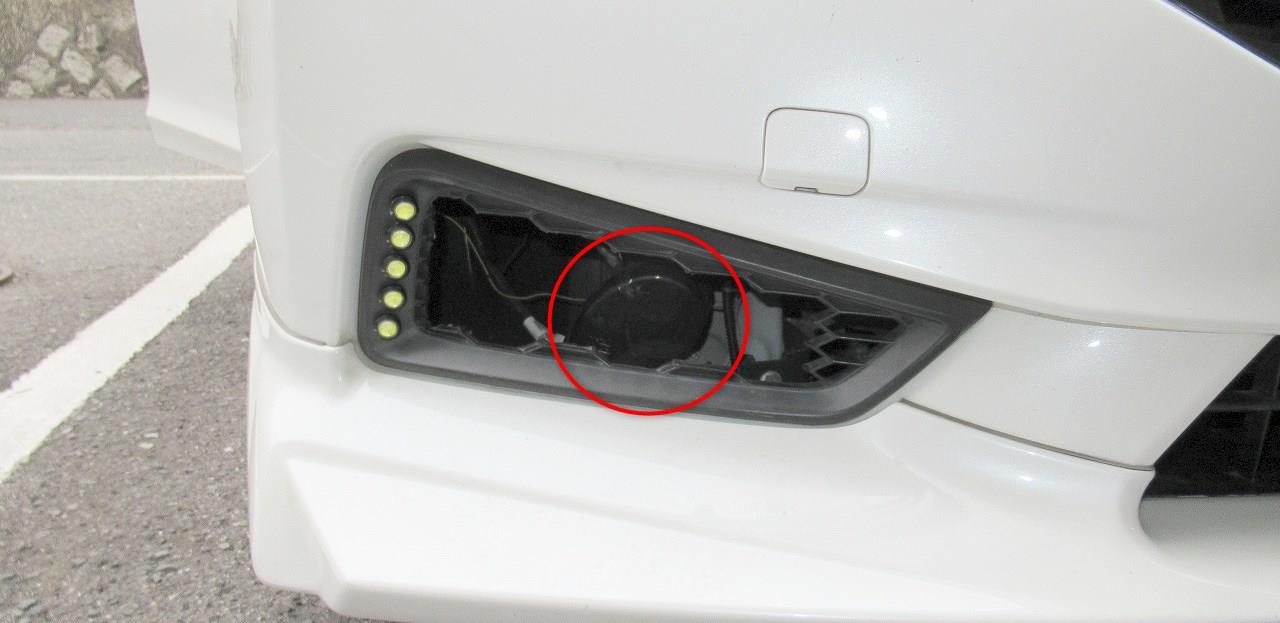

フォグライトをつける前にまずは下準備です奥に見えているのはレクサス純正ホーンです　まずこれの位置を変える必要があります

ホーンは配線を伸ばし理想と言えるグリル裏に持って行きました

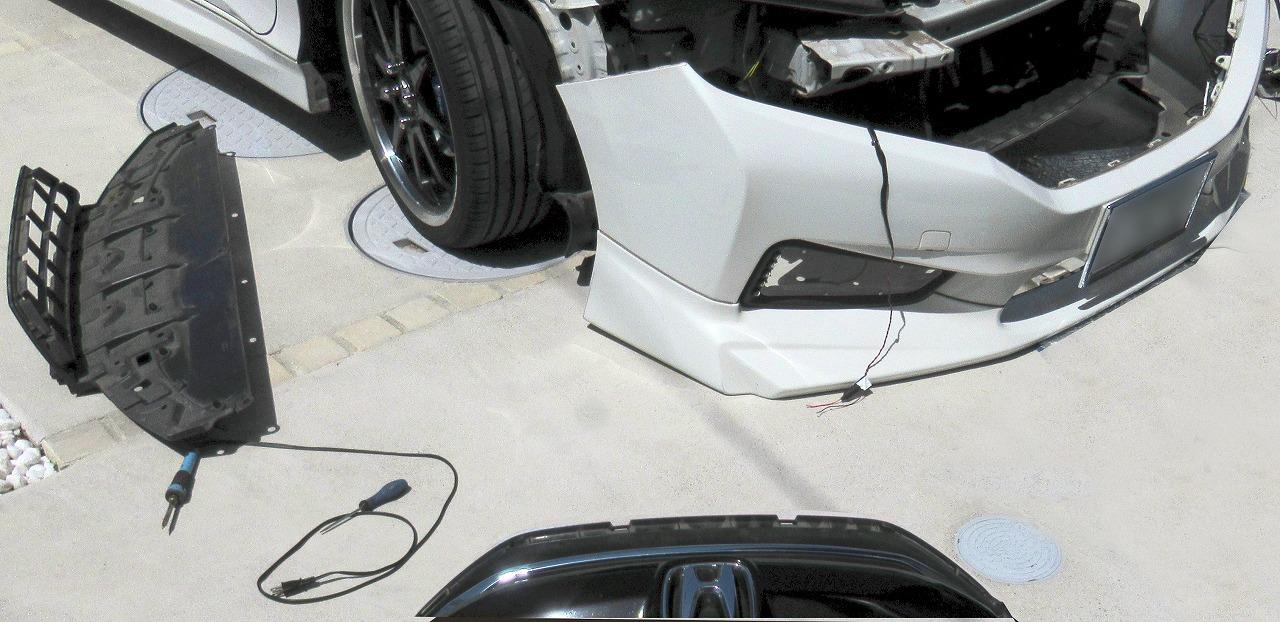

車にバンパーを取り付け フォグライトの取り付け位置を決めていきます　フォグライトのべゼルの穴から手を突っ込みフォグを固定　バンパー下から反対の手を突っ込みフォグライトとモノコックが当たる部分にアイマークをつけておきました

市販のステーだと長さとかが合わなかったり穴の位置も合わないとかあるので　　30ｍｍのアングルで制作です　フレームからフォグライトまでの長さを図り アングルに切り込みをいれ 曲げL 字型のステーにし溶接をしました

アングルだけだと多少ぐらつくのでステーを一本取りました　これでほぼ固定できた感じです

コンピューターもボルトで固定しました

こんな感じですね　配線を綺麗に束ねて終わりです

余談ですが　日本においてフォグランプは、装着が義務づけられた灯火ではありません。保安基準では、運転者が任意にON／OFF可能で、かつスモールランプ（車幅灯）などの点灯時でないと点灯しない構造であること、運転者にON／OFF状態を知らせるインジケーターランプを備えることなども規定されています。

なのでリレーを稼働させるスモールラインを車内に引き込みスイッチを取り付け　市販のスイッチにLEDを追加しON OFF　っで　点灯させるようにしておきました

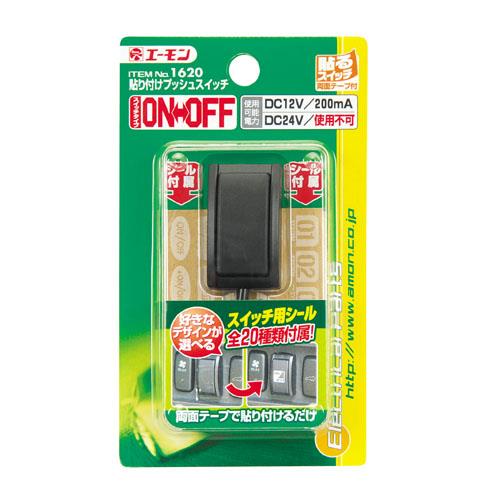

もとはこれ

これを加工して　LED埋め込んでカーボンシート貼って完成

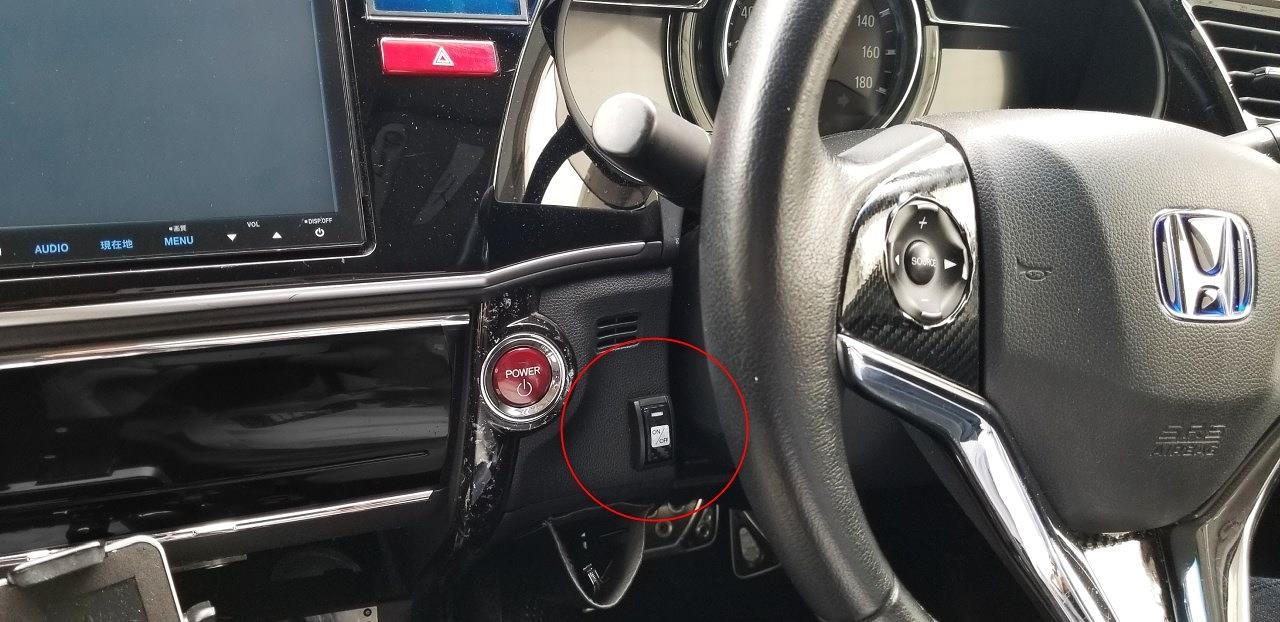

ハンドルの隙間から　何とかスイッチが見えるかな！？

っで　元に戻していきましょう😁

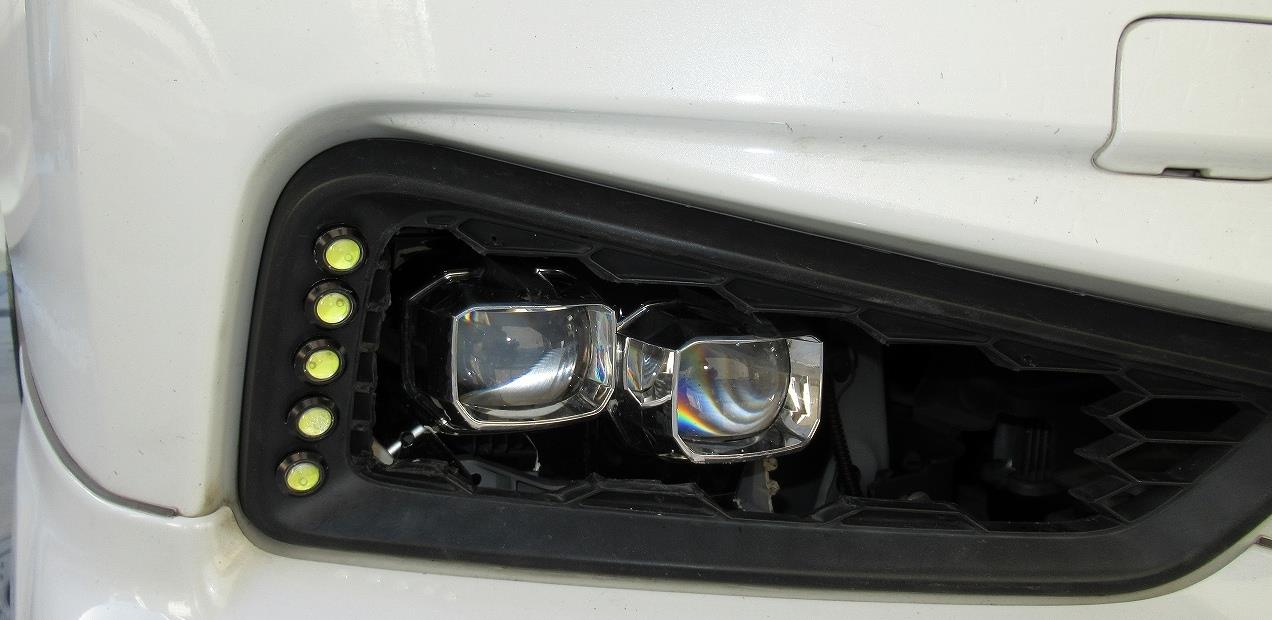

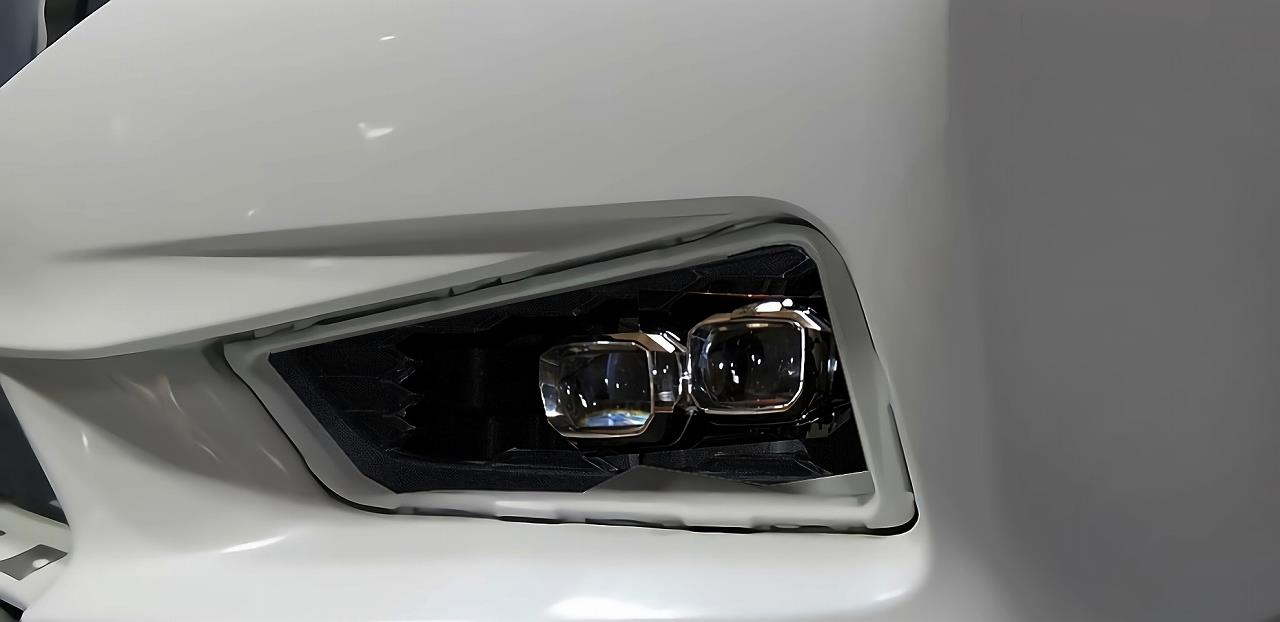

これは　すでに固定された状態で見えるフォグですよ

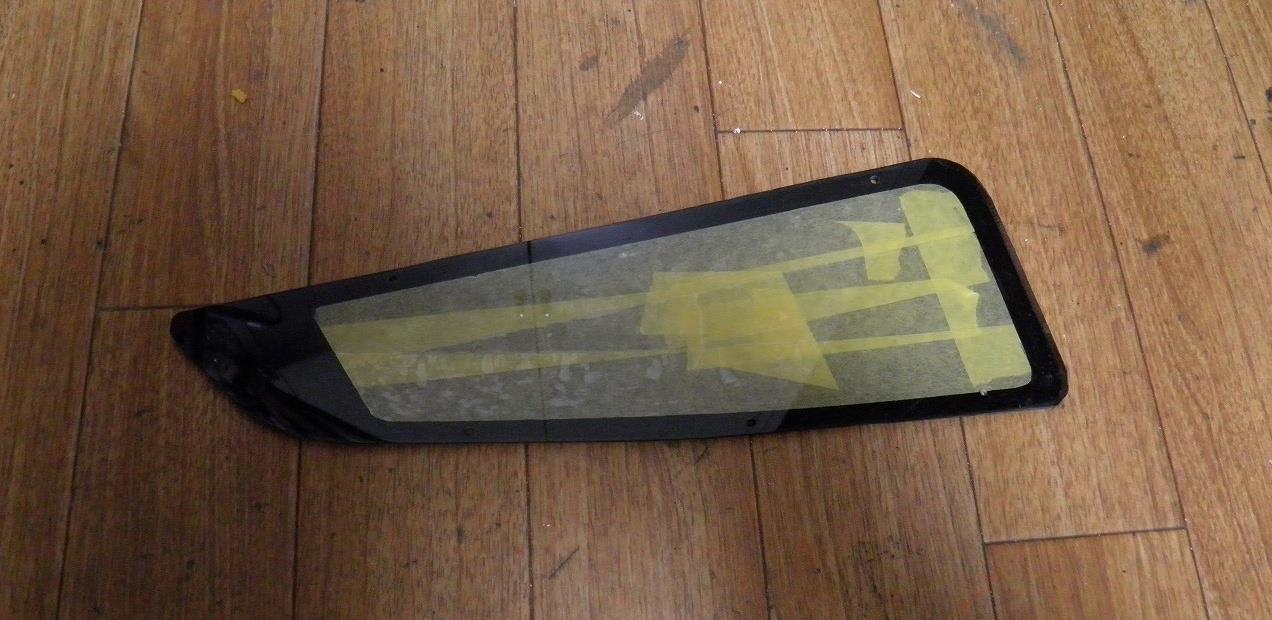

このままでもめっちゃいい感じですね　現状　問題はないとは思うんですが元々ベゼルがあり水が入りにくい構造となっていたのでできるだけ元の状態に近くしたいのでアクリル板を戻します

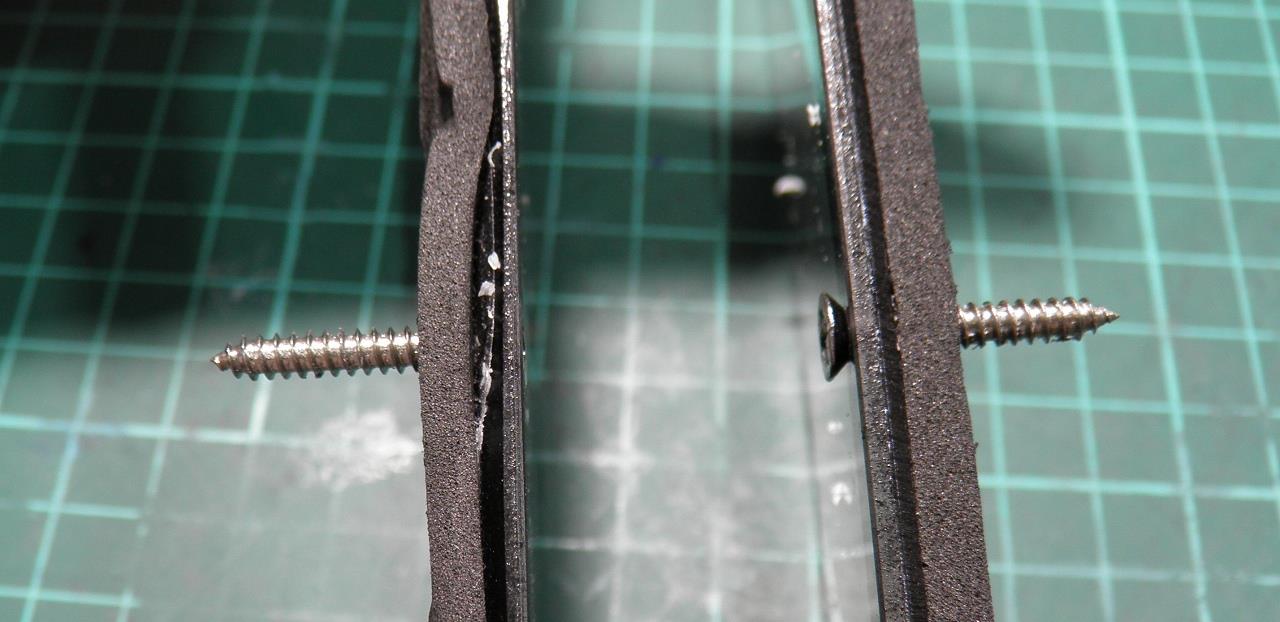

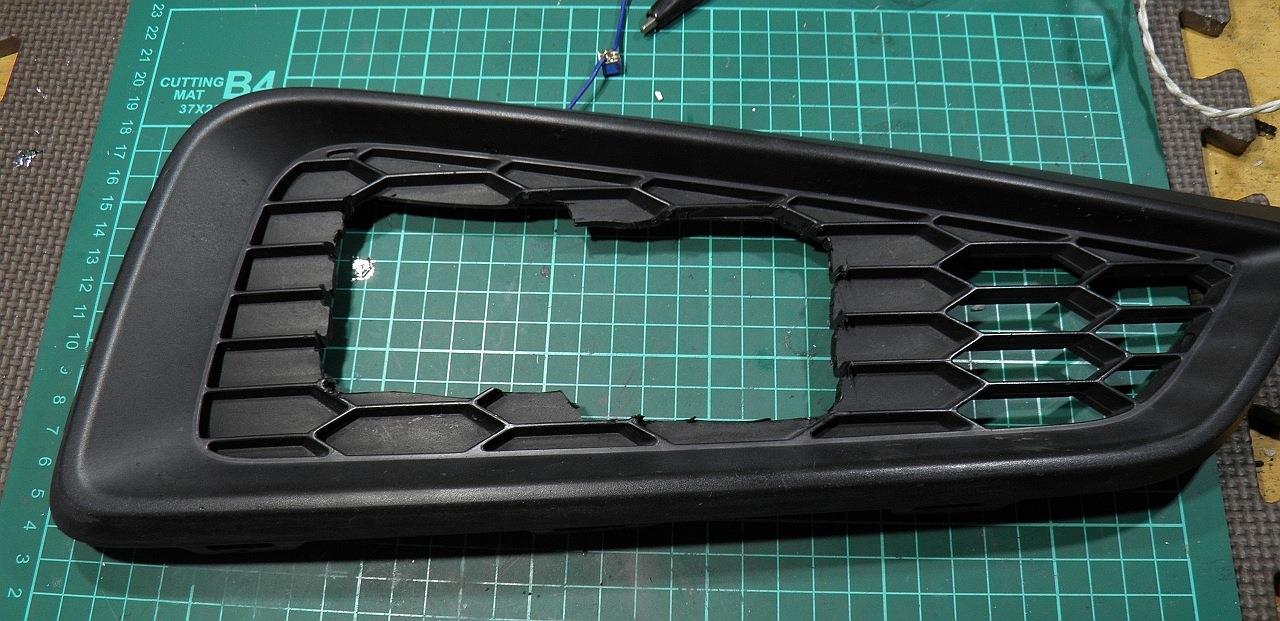

べゼルの縁を残していたのでそこにビス止めをしています　ですが見ての通りビスは見えるは取って付けた感が満載なので少し加工します

これを　取り付け　さらにネジ頭にブラックのラッピングシートをカットしたものを貼って隠しています

至近距離で見ればわかるけど　普通に見たらわかんないかな？

反対側は

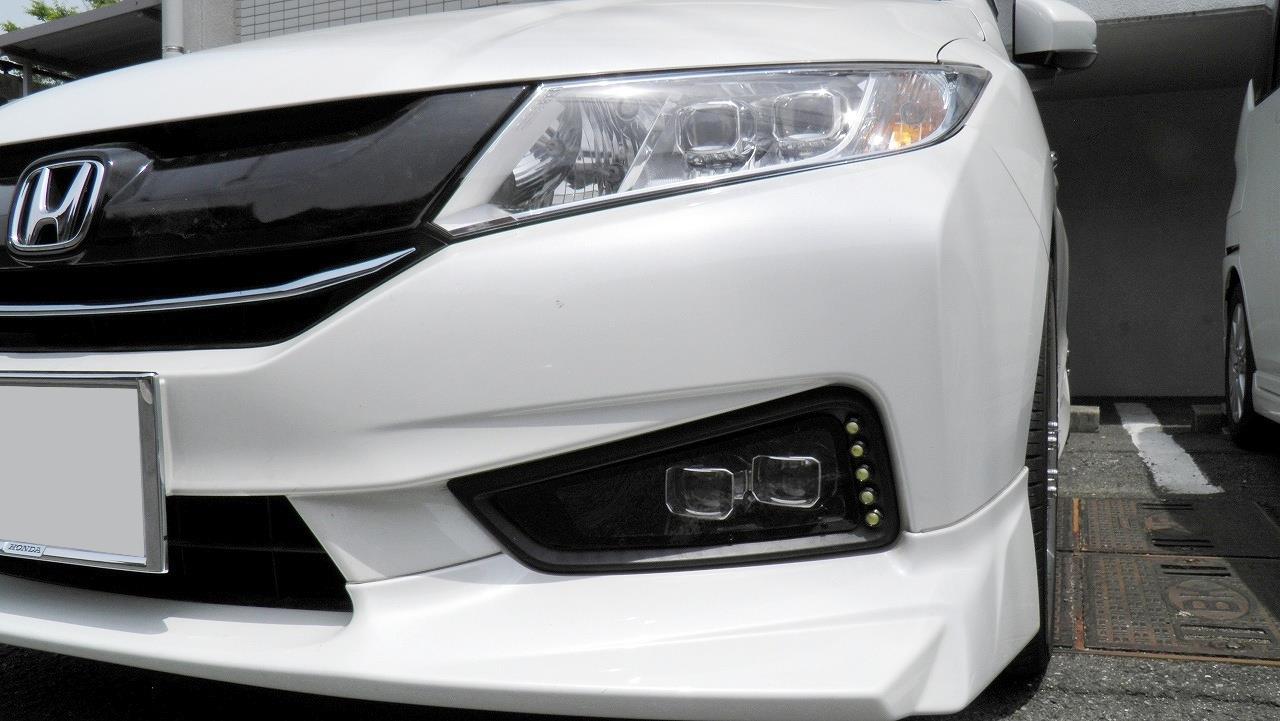

はーい　完成です

ヘッドライトとフォグ　コラボ

明るいけど　点灯

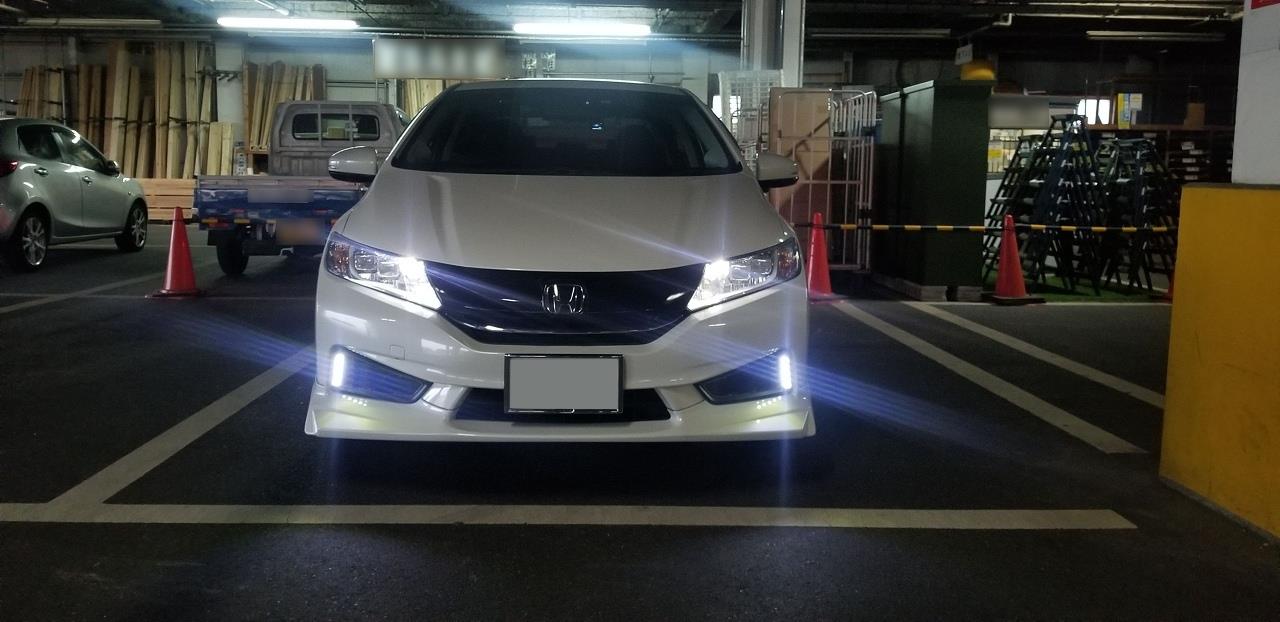

これが正面から　見たものです

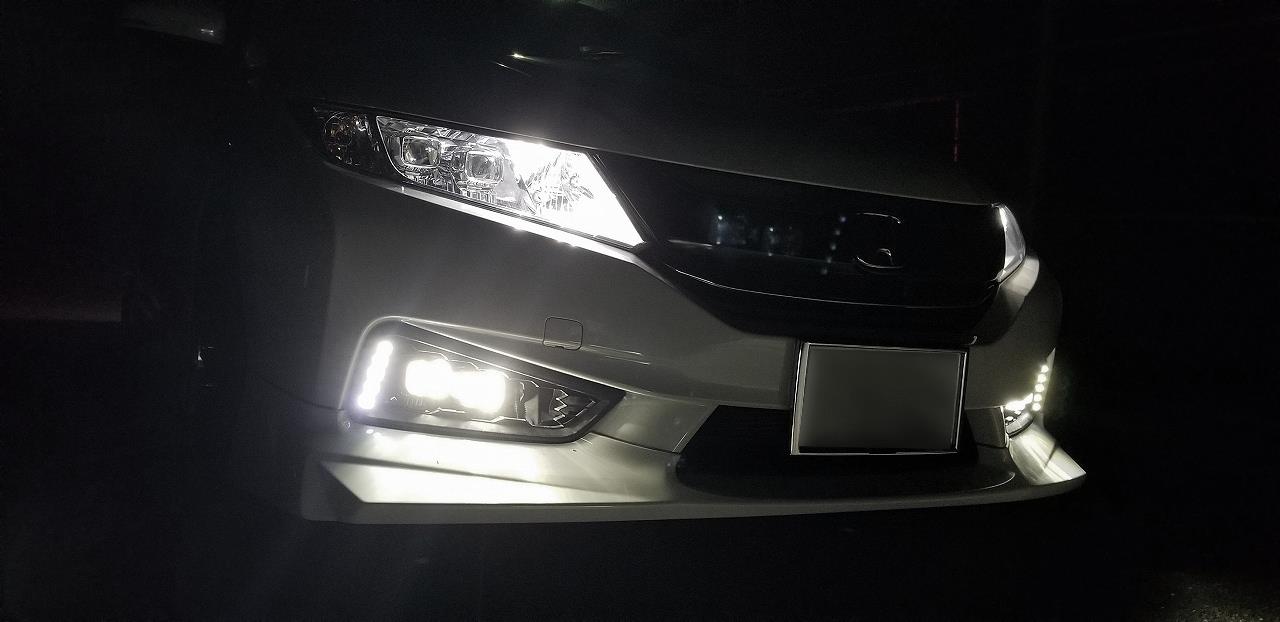

夜撮影してきました

これがスモール状態ですスモールだけでも十分ですね大満足です

やばい　我ながらカッコいいと見惚れちゃいます

ヘッドライト点灯

デジカメよりスマホの方が　奇麗に撮れてる🤣

車内から見ると

フォグだけだと　どれだけ照るんだろう・・・

ビックリな光量　でした　　低いけどさすがの光量です

っで　当然　普段は全点灯ですよね

あれだけおじさんぽい車だったんですが今は大満足です

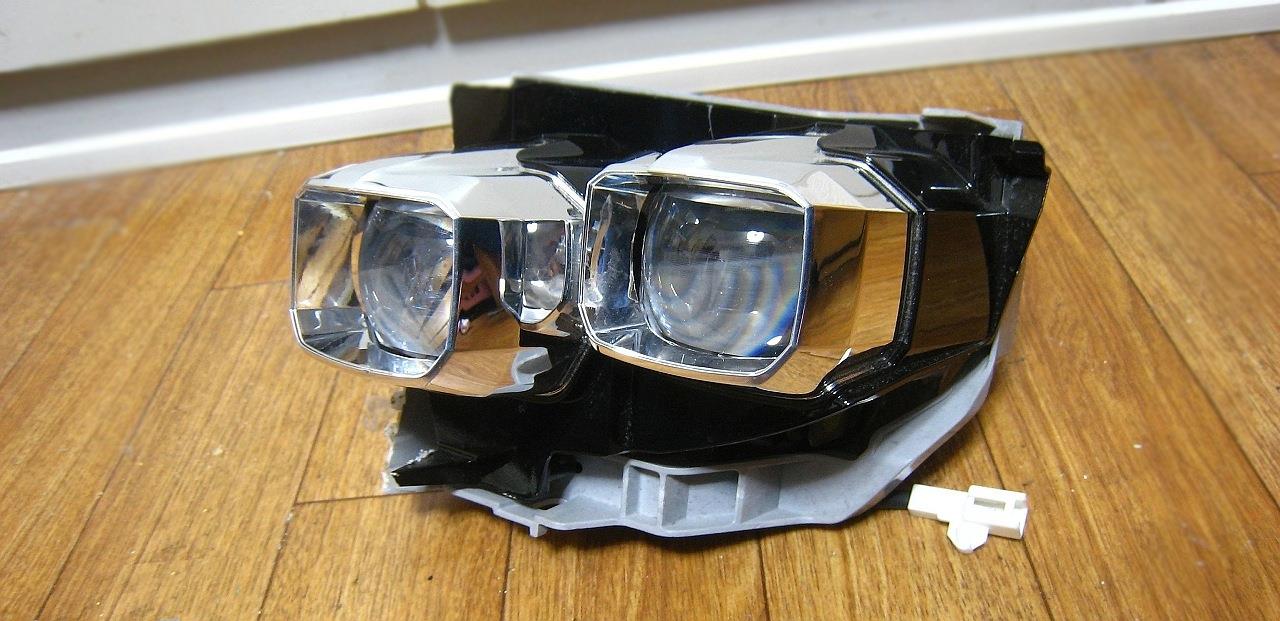

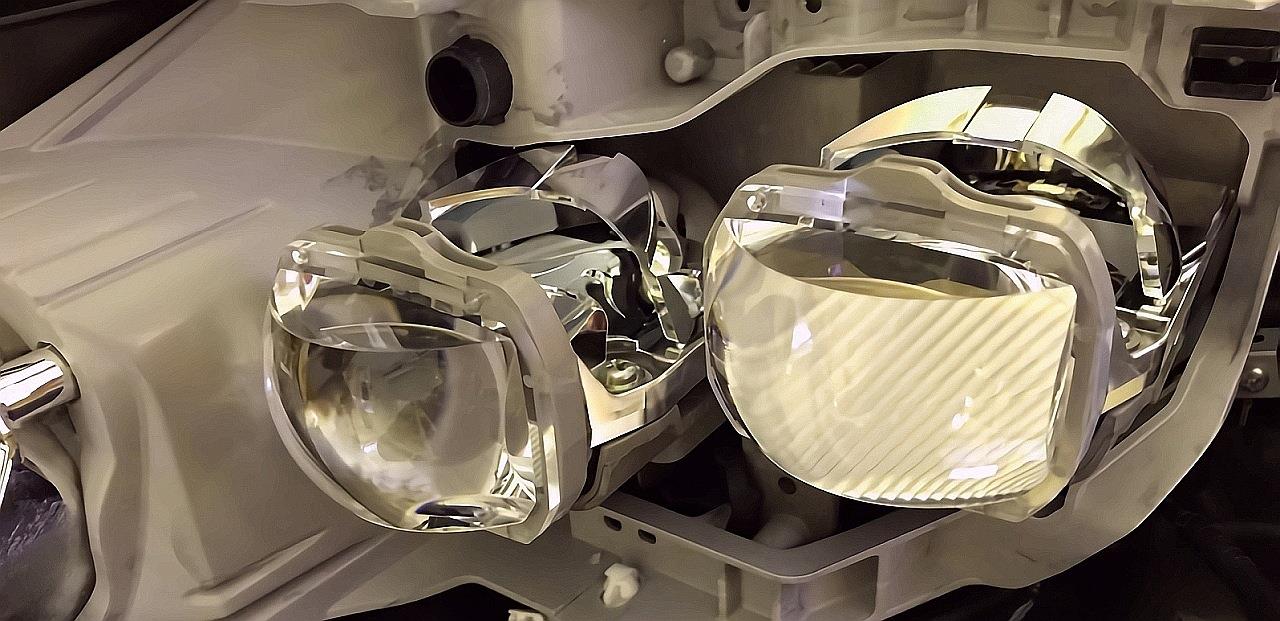

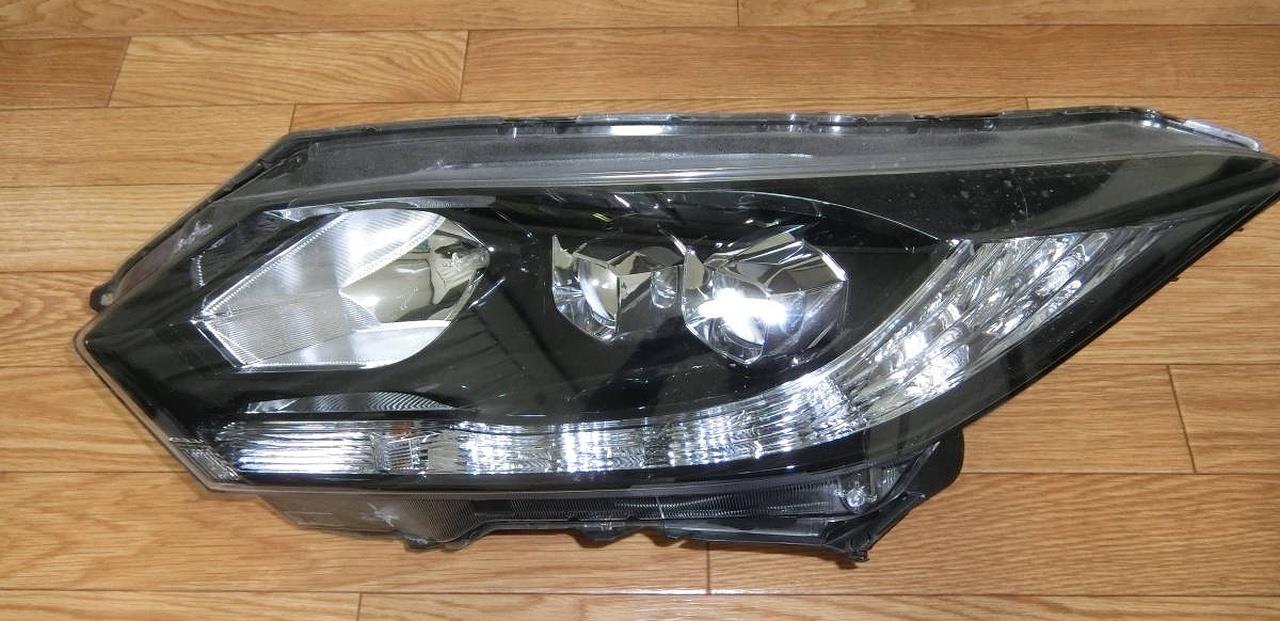

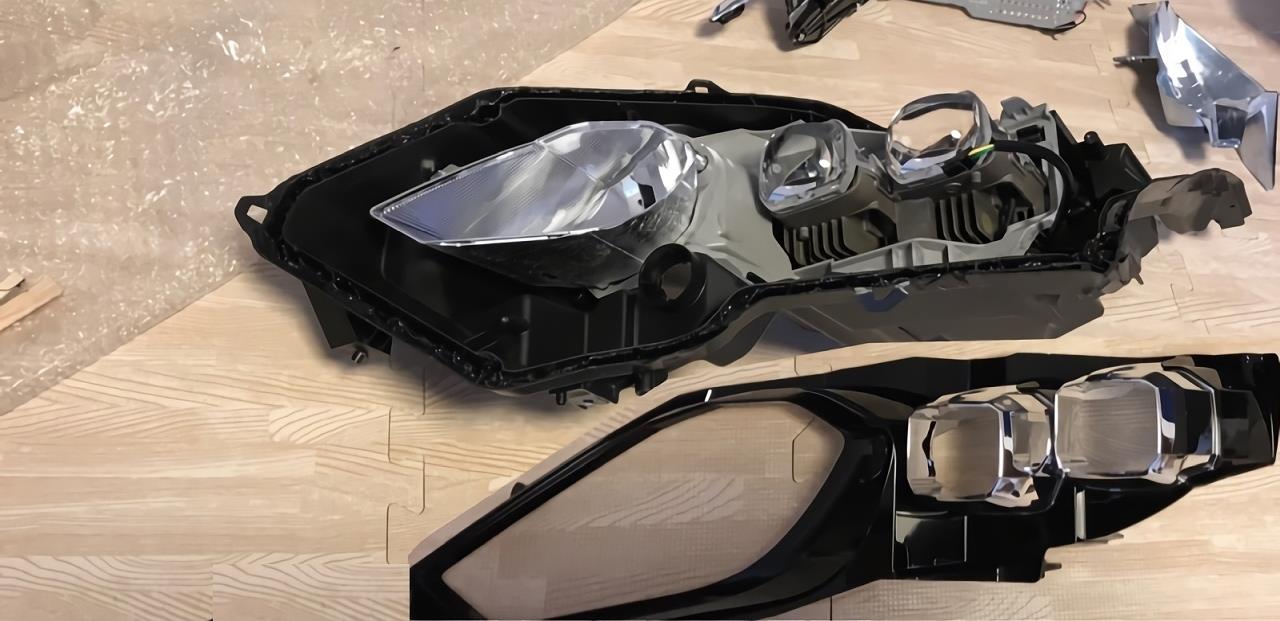

構想5年　ようやくVEZEL　ヘッドライトプロジェクター流用　フォグライト完成です😍😍😍

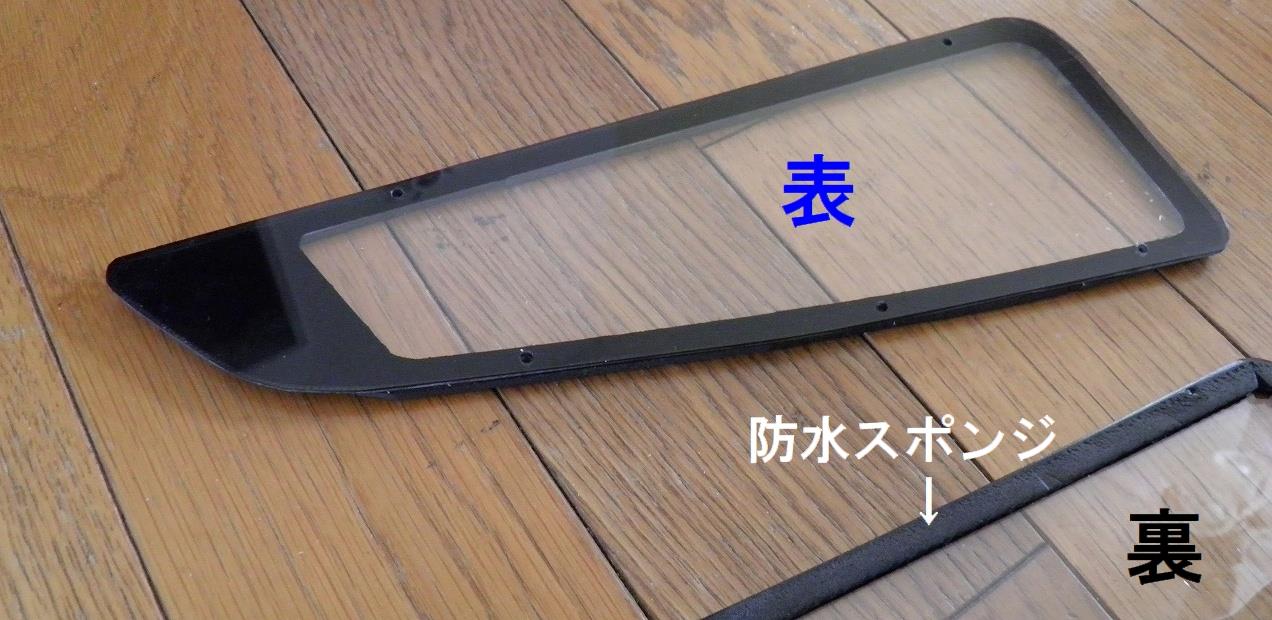

アクリル板で急遽　カバーを制作しました

フォグはまたってことで😋

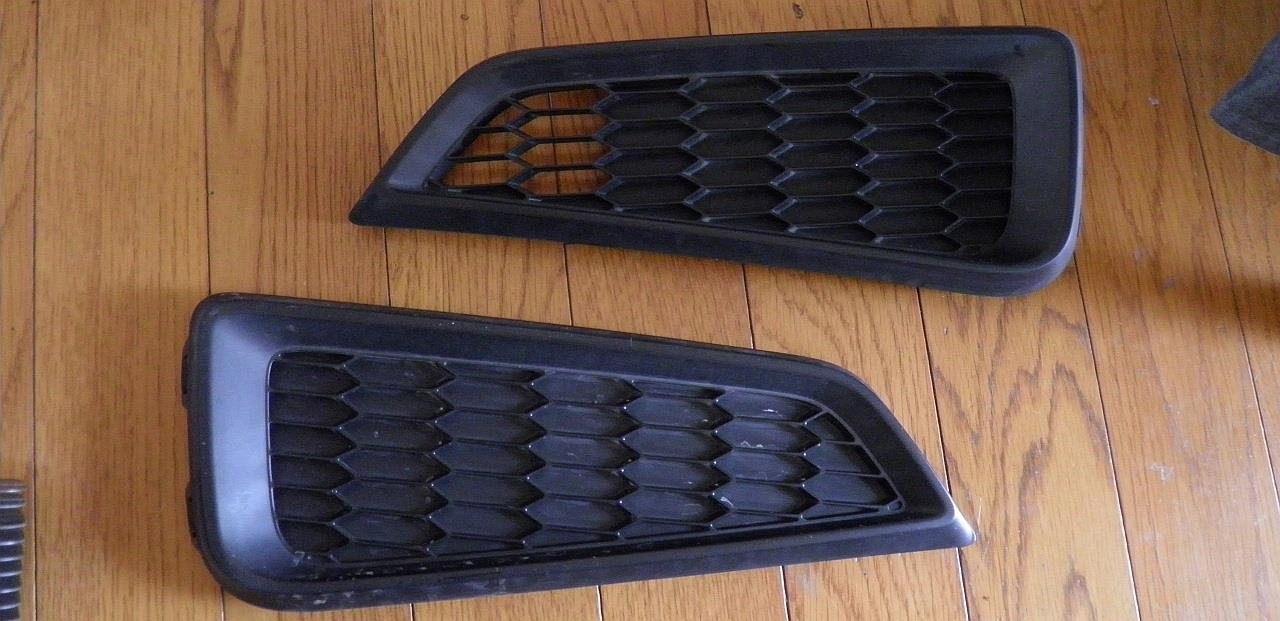

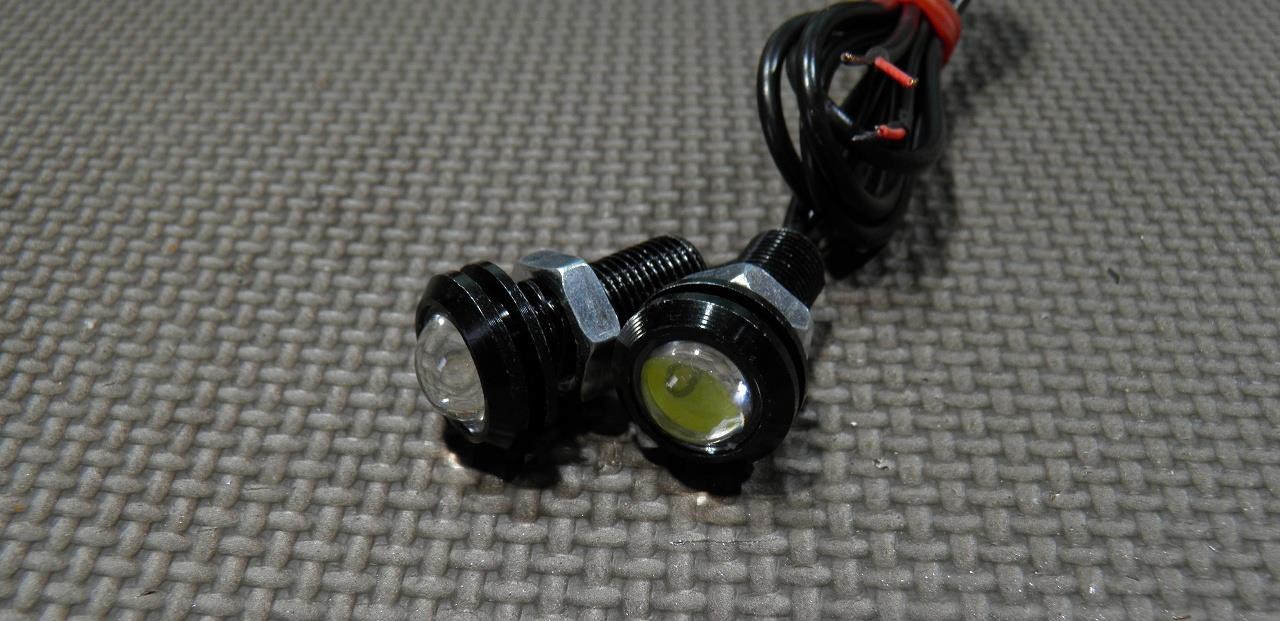

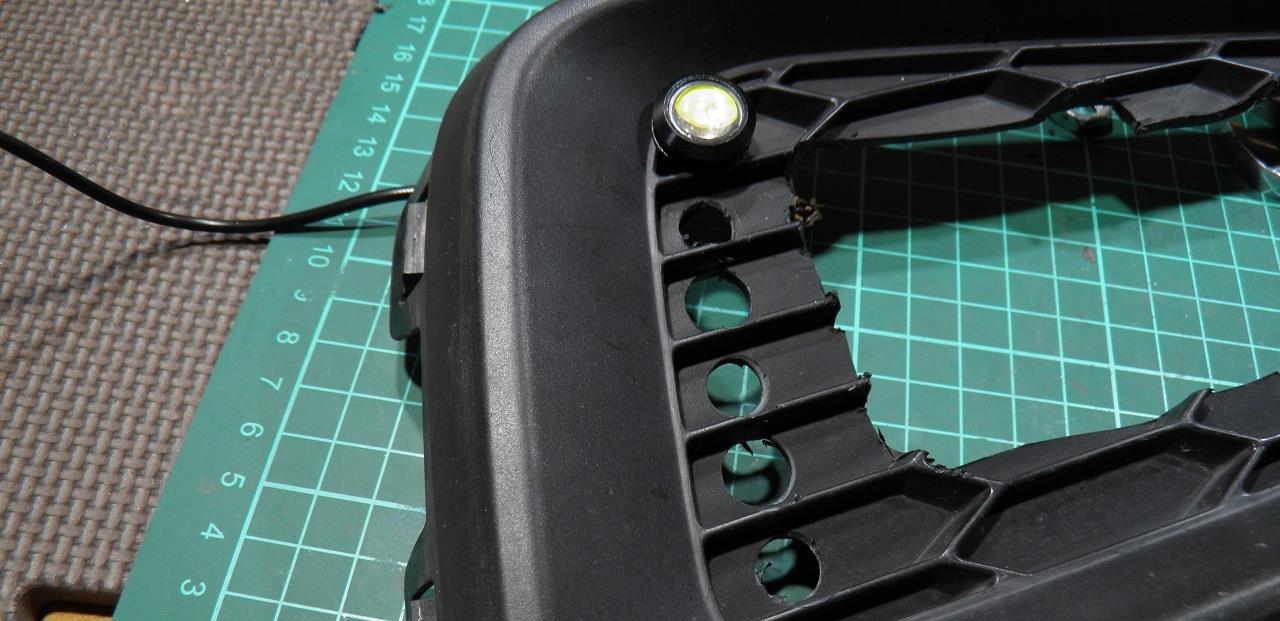

最近トヨタによく見られる縦型に点灯させてみようと思いでフォグべゼルの端にデザインに沿って穴を開けていきました　

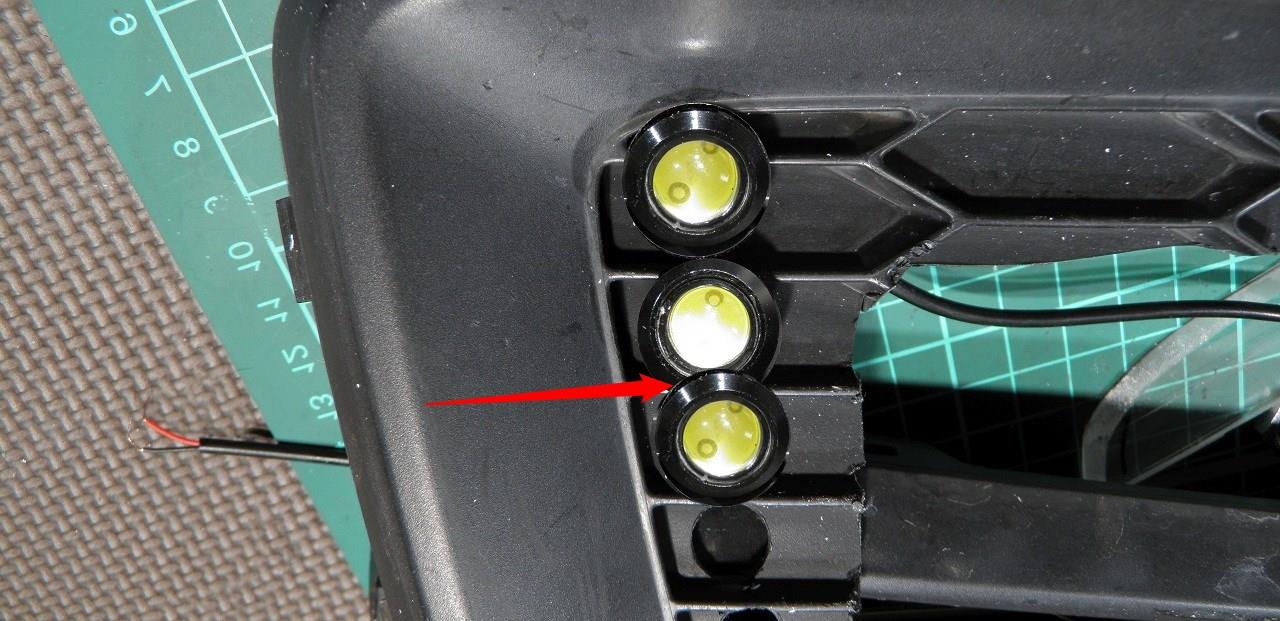

何も考えず安易に開けて入っちゃったものでいざ取り付けると穴の間隔が近すぎることがわかりました　もう三つ目が取り付けられない状態です

ですがどうしてもこの位置に取り付けたいので手法を変更です　アクリル板を切り出しそこに均等にイーグルアイが取り付けられるように穴を開けていきました　カーボンシートを貼り化粧しイーグルアイを取り付けた状態がこの状態です

早速　車両に取り付けました

😭😭😭写真で見るとよく分かりますが本来なら黄色い矢印方向に向かって光って欲しいのですがバンパー形状が斜めになっており実際のところ水色の矢印方向に イーグルアイが向いてしまいます当然正面から見たときの光量もかなり落ちます残念ですが作り変えです

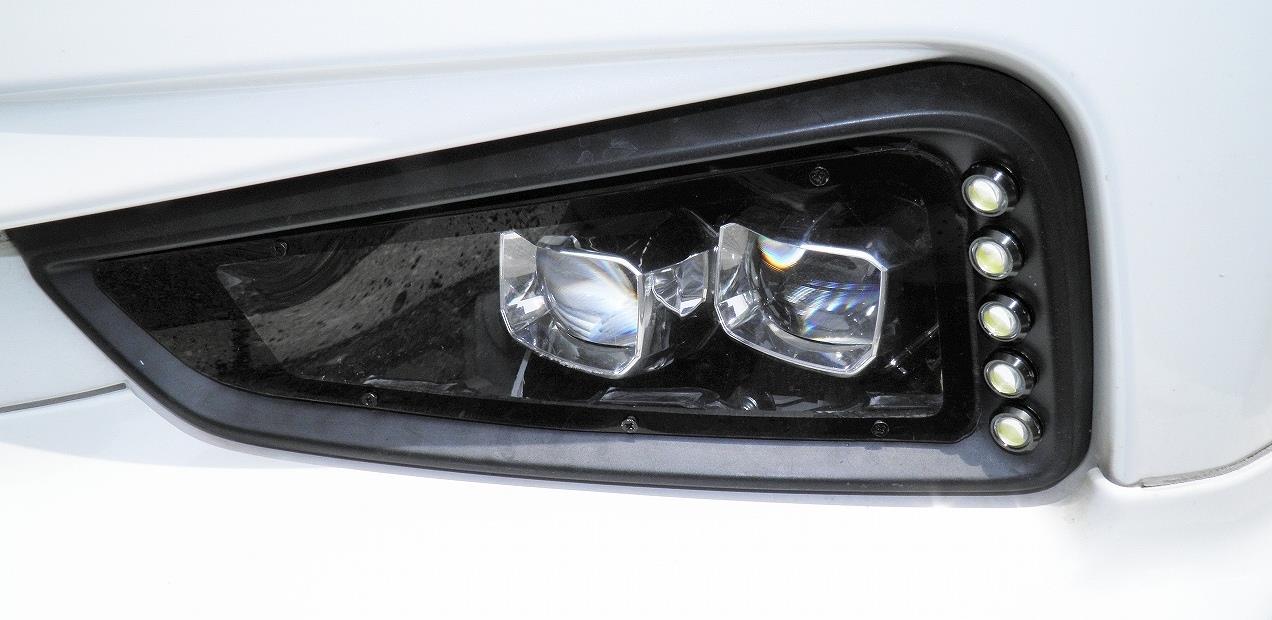

今度こそ完成です　車両に取り付けるとこんな感じです黄色いのが気になりますが白い LED なので仕方がありませんね　

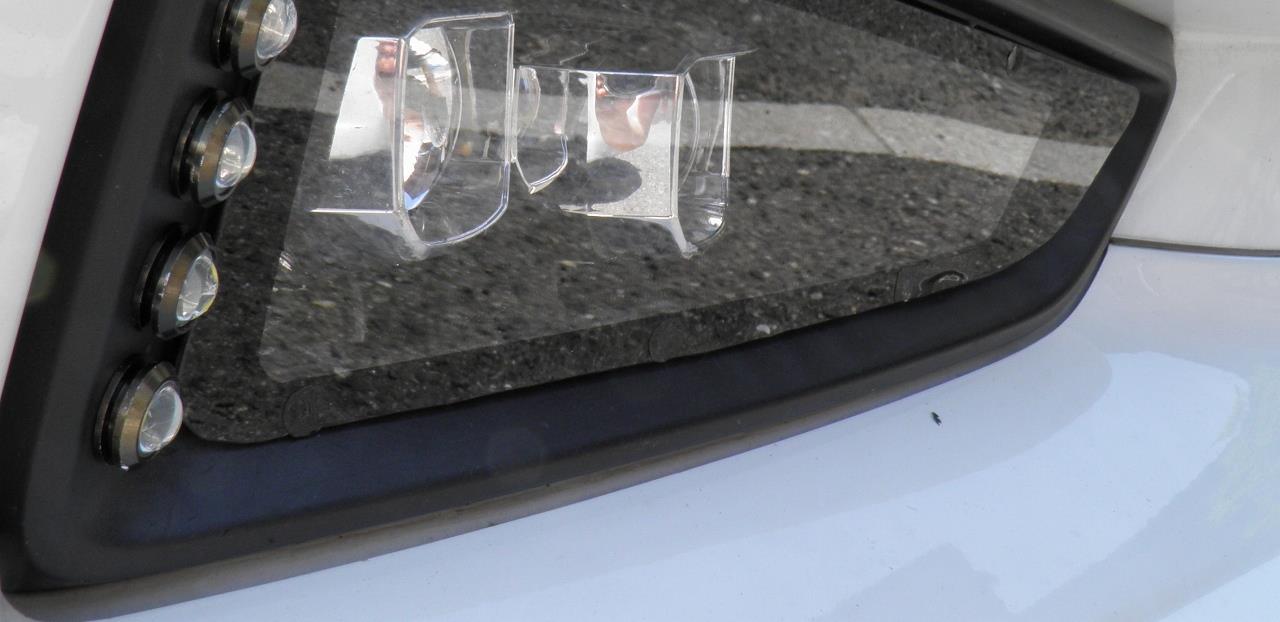

おっと　アクリル付けなきゃ💦

これだけで　雰囲気変わっちゃいます

これにフォグ　付けたらかっこいいだろうね～😆😆😆

　　購入を迷ったんですが　同じつけるなら

　　　　社外品の方がかっこいいと思うフォグランプ

　　　　　　　なしで納車となりました

するとこういう画面が出ます左端の赤丸と白丸の位置を順番に3回ずつ押していきます　赤→白→赤→・・・と言った順です

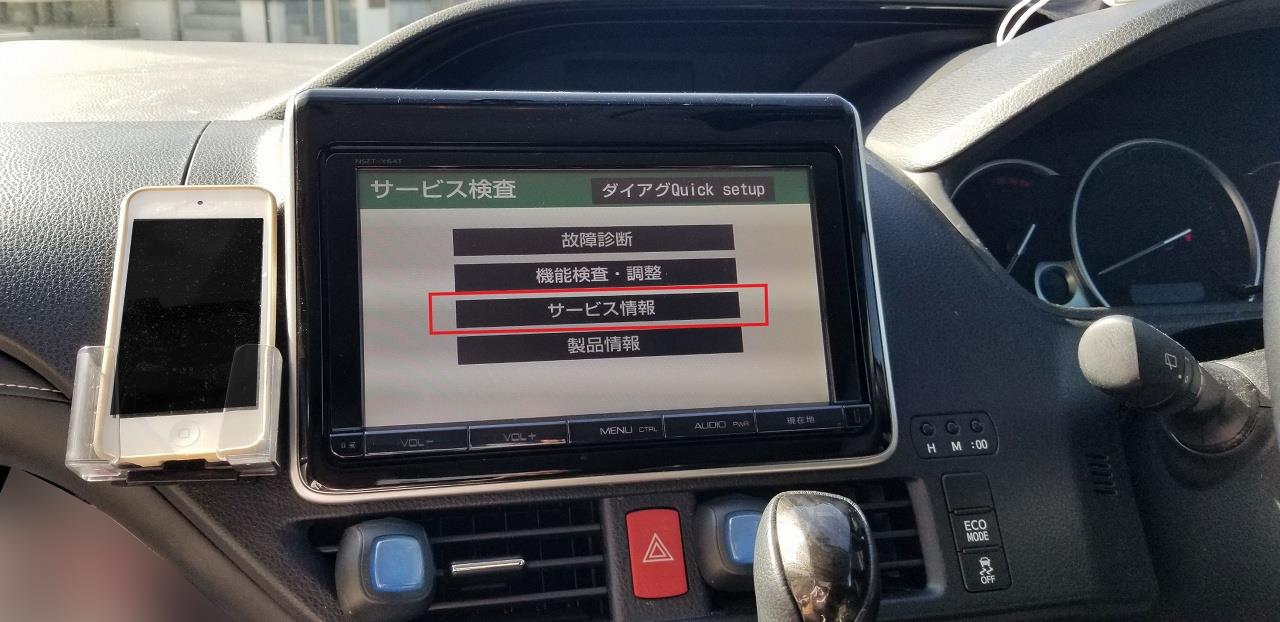

新しい項目が現れますこの中でサービス情報のボタンをタッチします

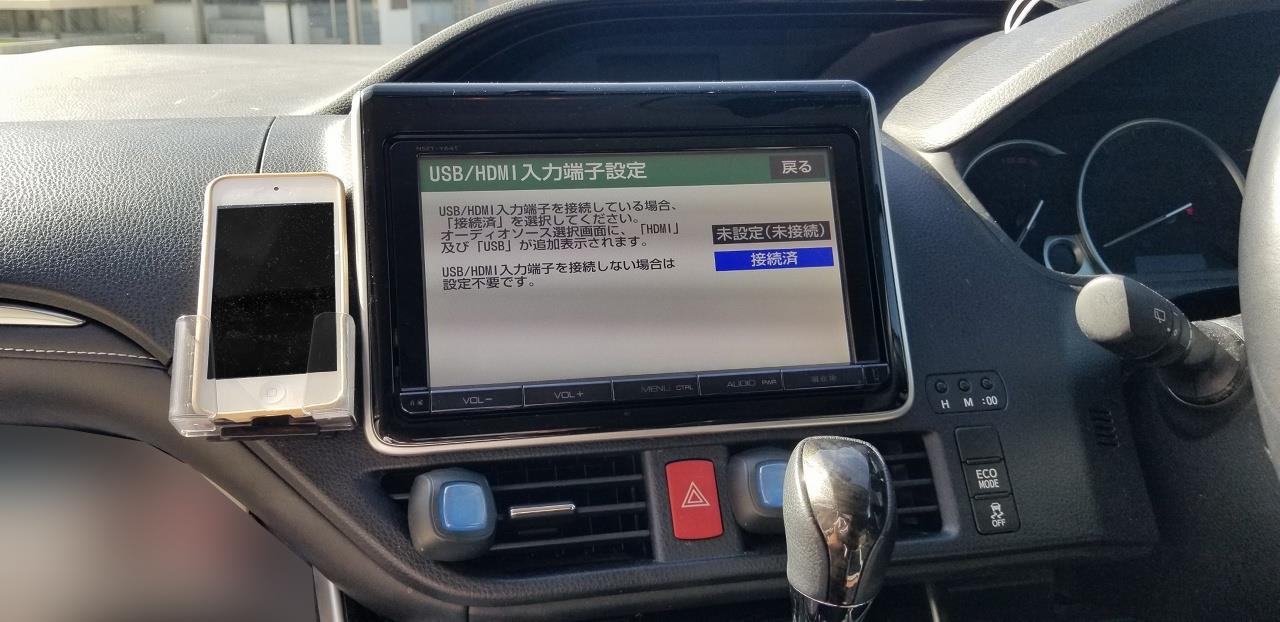

新しい画面は2ページあるので右上の次の項目のボタンを押すとこの画面になりますそこに USB HDMI 入力端子設定というボタンがあるのでそこをタッチします

最初は未設定(未接続)が青く光っていますので下の接続済みボタンをタッチすると青に変わり設定変更をしたことが分かります

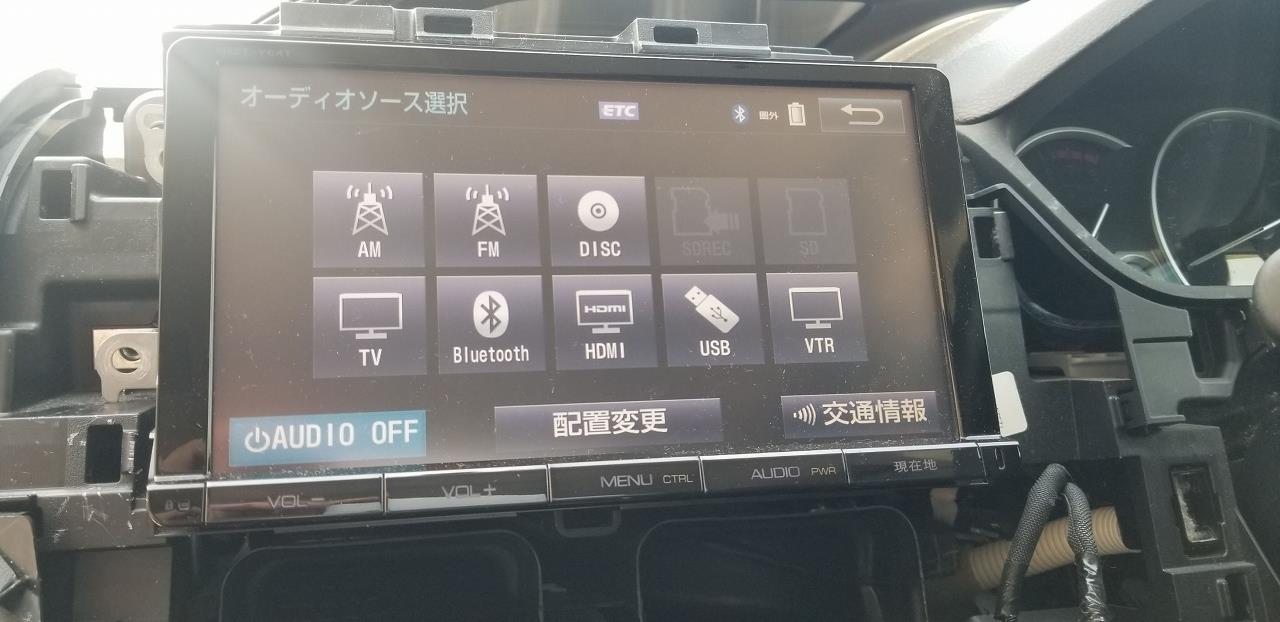

ダイアグモードから通常画面に戻す方法がわからなかったので一旦エンジンを切り再度アクセサリーを入れオーディオメニューを出しました HDMI は点灯して光るようになってるんですけどね USB がなぜか点灯していません

実はUSB端子の差し込み口が合わなくて切り欠き部分と突起部分が違っていました　ナビごとに分けてるだけでトヨタ用だから問題ないだろうと軽く考え余計な突起はカット　切り込みを入れ端子を差し込んでいました　でも認識しない・・・

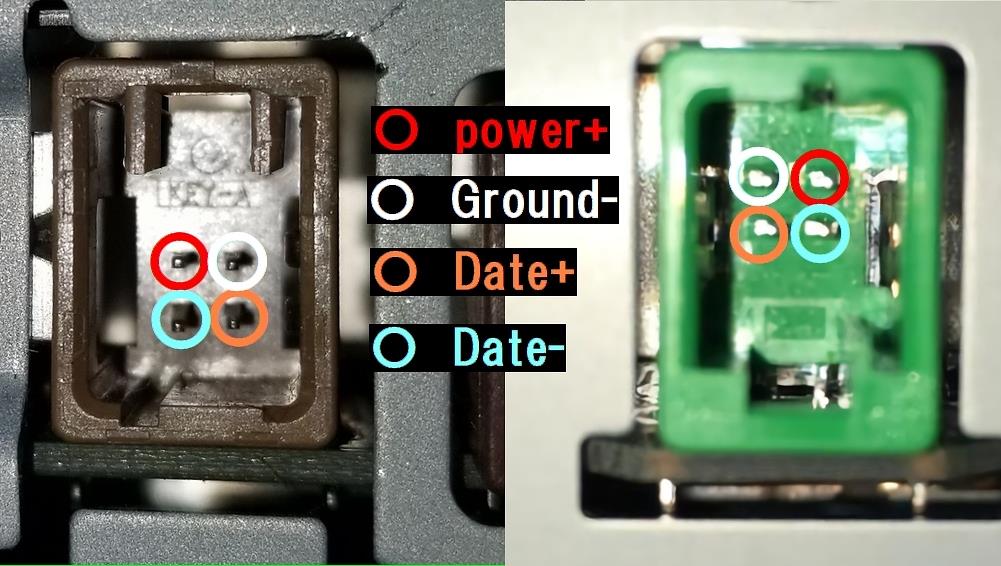

アース不良ではないかと思いそちらの方も再度確認しましたが間違いはないようですなぜ USB を認識しないのかしばらく分かりませんでした一旦作業は打ち切りいろいろ検索しましたが大きなミスに気づきました USB の端子には茶色・グリーン・ブルーとありトヨタは詳しくは分からないのですが今回加工したナビの裏は上の茶色い USB のカプラーになっていますが最近のトヨタ系のナビはグリーンのカプラーになっている車両が多いことがわかりました

私が買ったのはグリーンの方の端子で当然切り欠き部分の形が違うので入るはずがありません。。。

更に調べて行ったところピンアサインが違うことが判明、切り欠き部分を取り除いて差し込むことはできましたがなぜ反応しなかったのがようやくわかりました上下反転させて差し込んでも電源の位置が合いませんよねこれでは反応するはずがありません

皆さんサンワサプライさんのケーブルを買って自作しておられる方もたくさんいましたがもう色々やって面倒なのと金額差が少ないので茶色の端子のハーネスを再度購入しました　自分の車なら作るんですけどね人の車なのでちゃんとしたもの使わないといけないと思いました

っで　余分にパーツが同梱されていました

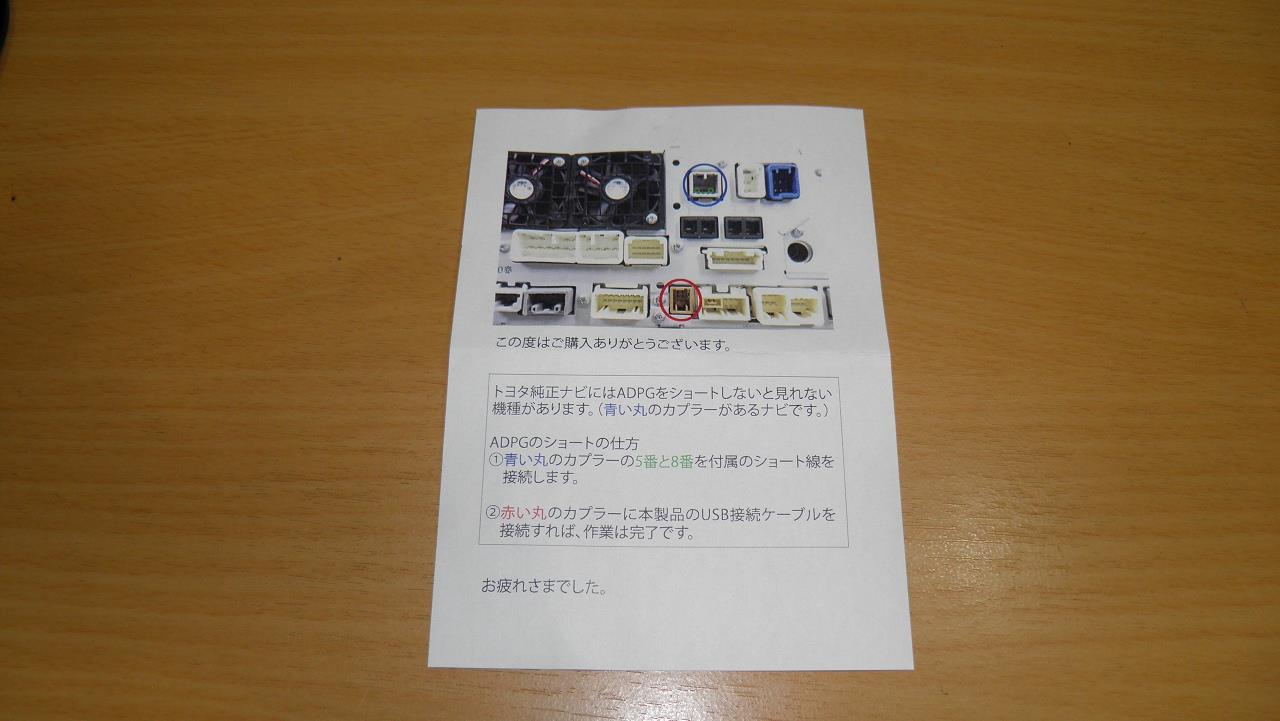

取説付きでした

ここに良い情報が　ADPGのGNDですが付属の配線使って　同じVTRカプラーの5番と8番を繋ぐとアースに落とせるみたいです　早速　自作のGND線は撤去しショートさせました

USBを差し込むとブルーのLED点灯しナビ画面にUSBボタン点灯です

入っている　楽曲も聞けました　当然USBとして充電もできるようです

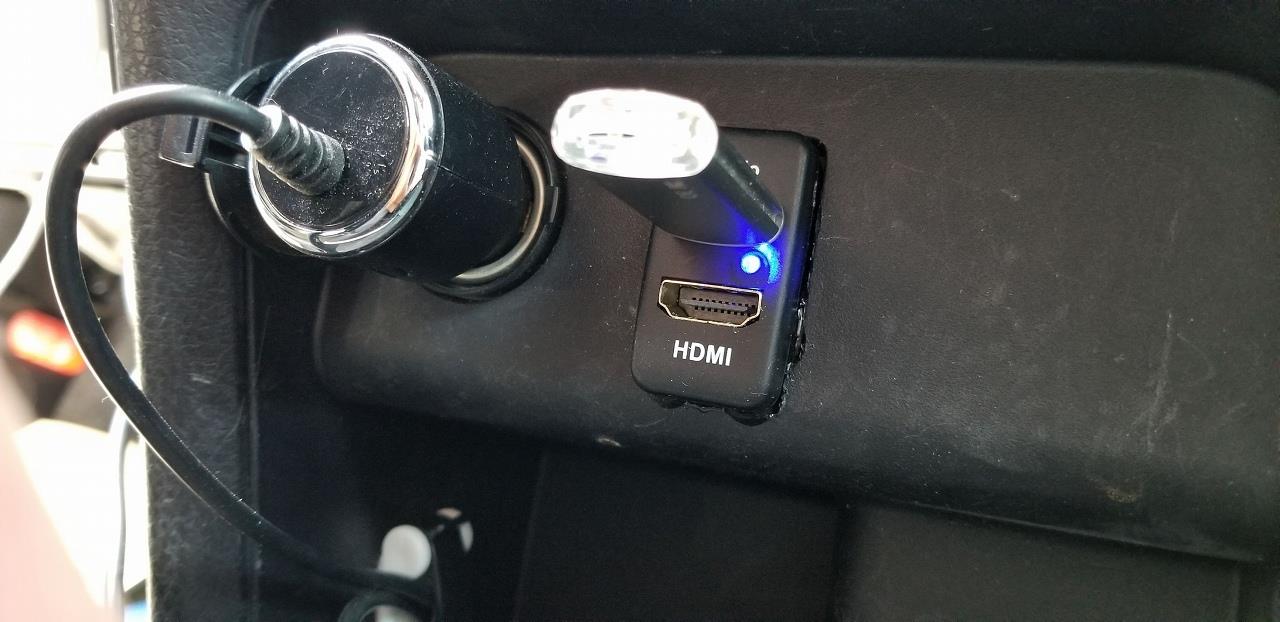

っで　HDMIでスマホを接続　今度は左側のブルーLED点灯です

早速　YOUTUBE　鑑賞です　iPhoneで使用するようですがiPhoneの場合変換ケーブルが必要で同時に充電もできミラーリングも成功でした

いい感じです😁😁😁
