よるしようのブログ一覧

2024年02月10日 イイね！

NOAH ヘッドライトリメイク・・・②...CCFL

NOAH ヘッドライトリメイク・・・②...CCFL　　

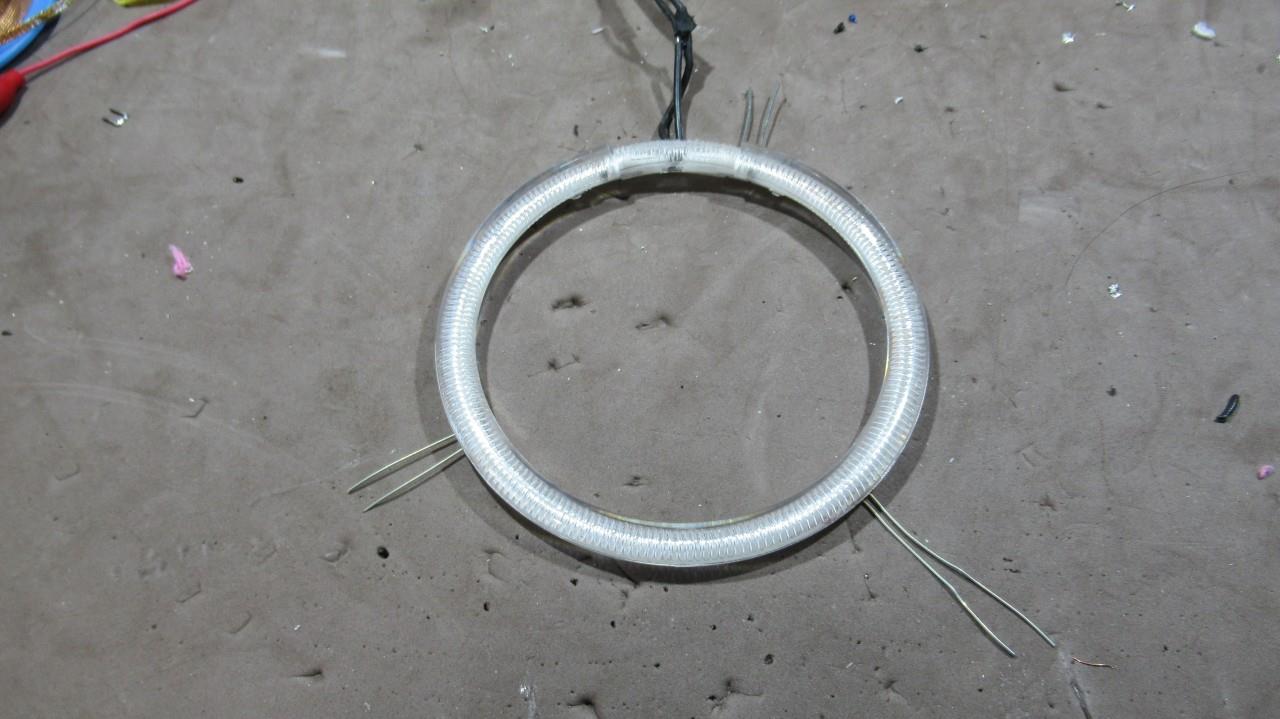

今度はCCFLを新品交換です CCFLも劣化部品なので全て新品と交換されるそうです






alt


全てのCCFLを取り外しました





小さい方のCCFLは裏がプラスチックなのでハンダができないため　透明なレンズカット部分と裏面のパーツの間に針金を入れて固定させます
alt


元々空けてあった穴に合わせて固定です

alt







こちらは針金は全く見えません
alt













次は　ハイビーム側ですCCFLを取り外しました
alt






このCCFLは裏が金なので針金をハンダ付けしていきますが　フラックスを使い流動性を良くしておきます
alt



針金をハンダ付けした状態です
alt




3方向に取り付けていたので 元付けてあった位置に針金をハンダ付けしました　こっちは中に浮いた感じになるため針金も太いタイプに変えてあります
alt

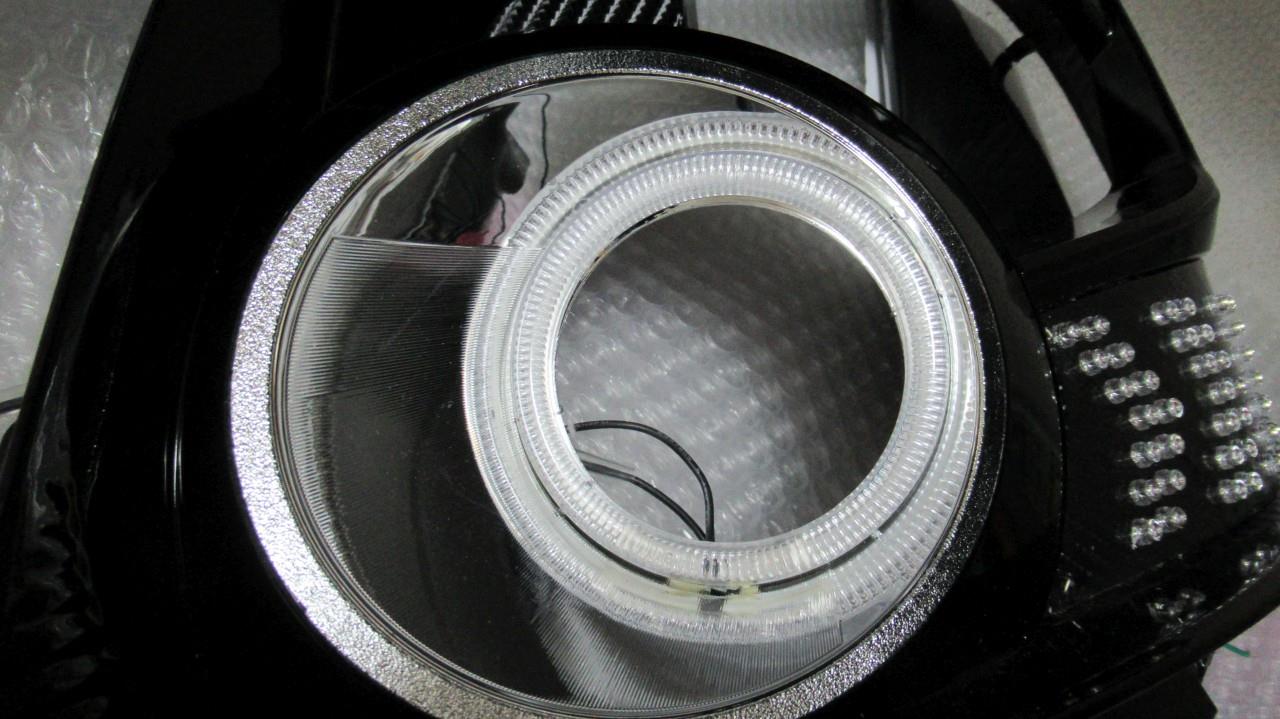

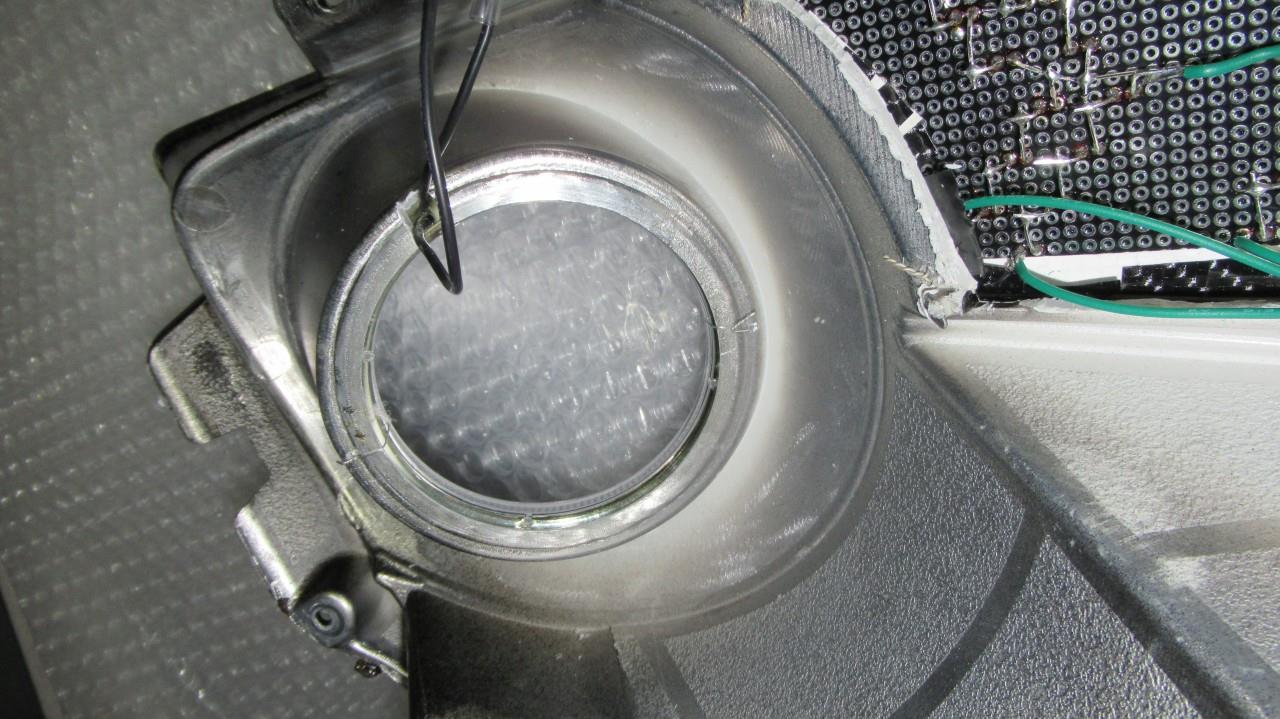

新しいCCFLを取り付けました　

alt
















あとは元に戻して行くだけなのですがオーナーさんのご希望によりプロジェクター部分を新品と交換して欲しいとのことでバラしていきます

alt

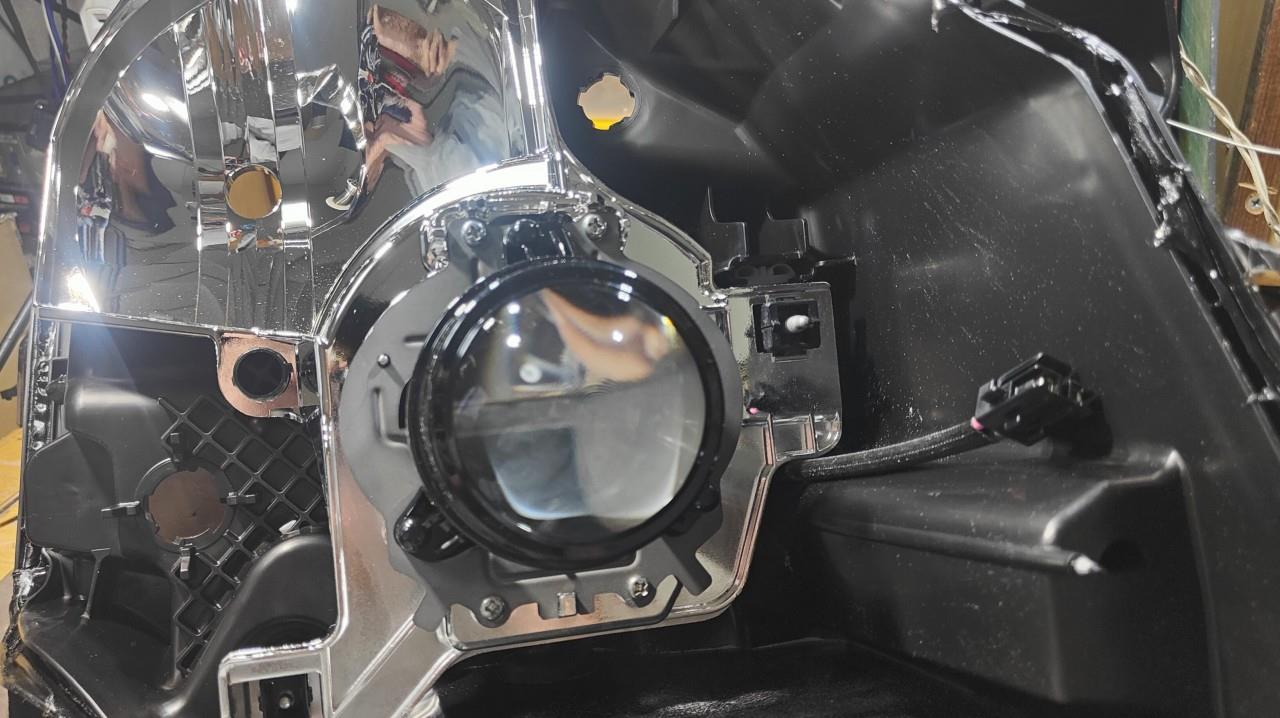

取り外して気が付いたのですが用意したヘッドライトはバルブ用らしく本来のヘッドライトはHID用のためバルブの差込形状が違います
alt

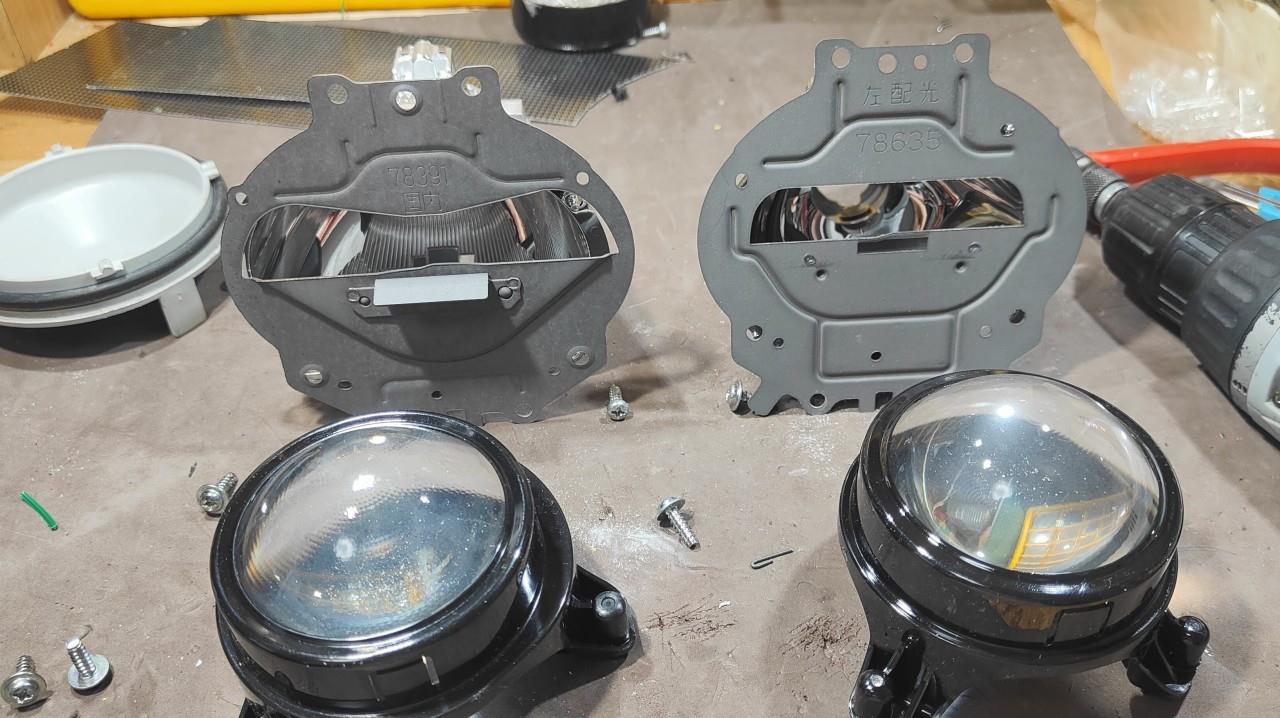

レンズ部分だけでも新品と交換しようと思いさらにバラしました


 バルブの差込口の形も違いますがインナーの形状も遮光板の形状も違っています
altalt




レンズ部分だけ新品と交換しようと思いましたがこちらも穴の位置形状が違ってました

alt





最終的に掃除をする形で元に戻しました



alt

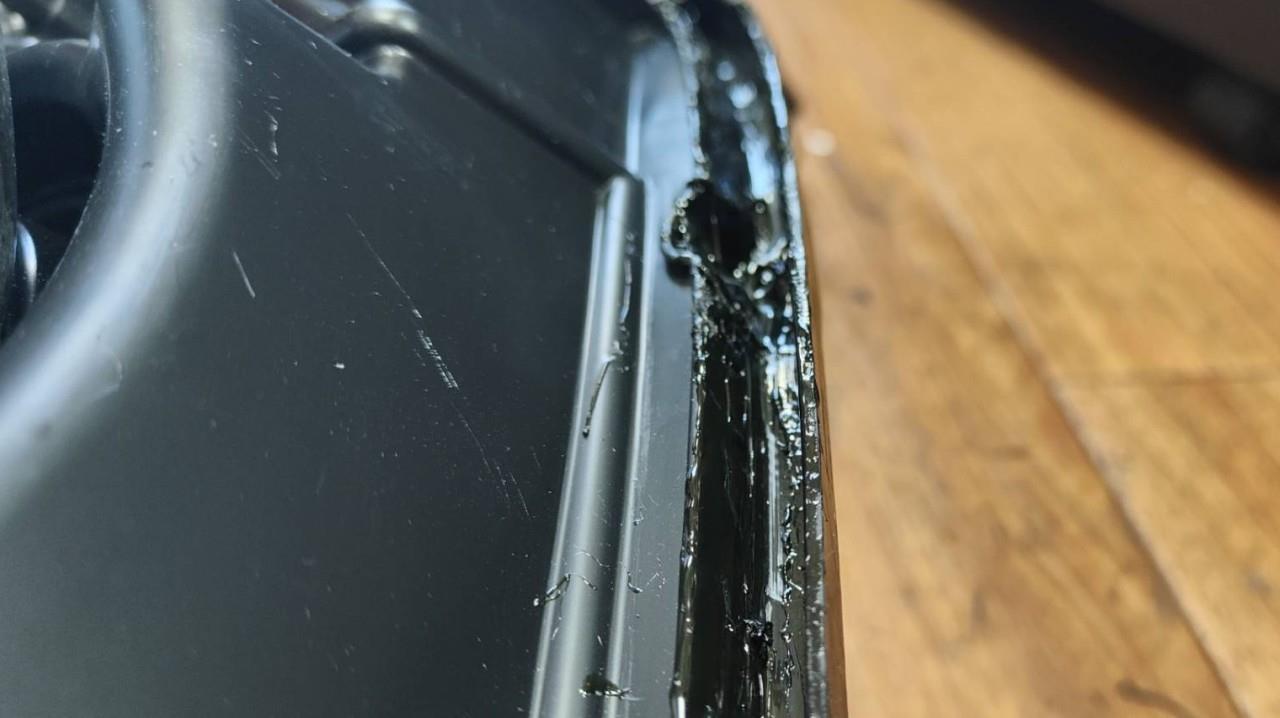

最期はレンズを戻そうと思ったのですがこのヘッドライトは今回で3回目のレンズ取り外しになり防水用のブチルゴムが見たとおり半乾きになっていたりゴムの少ない部分ゴテゴテになっている部分等あります

altalt









なので今回はヒートガンで温めながらブチルゴムをできる限り除去しました

alt

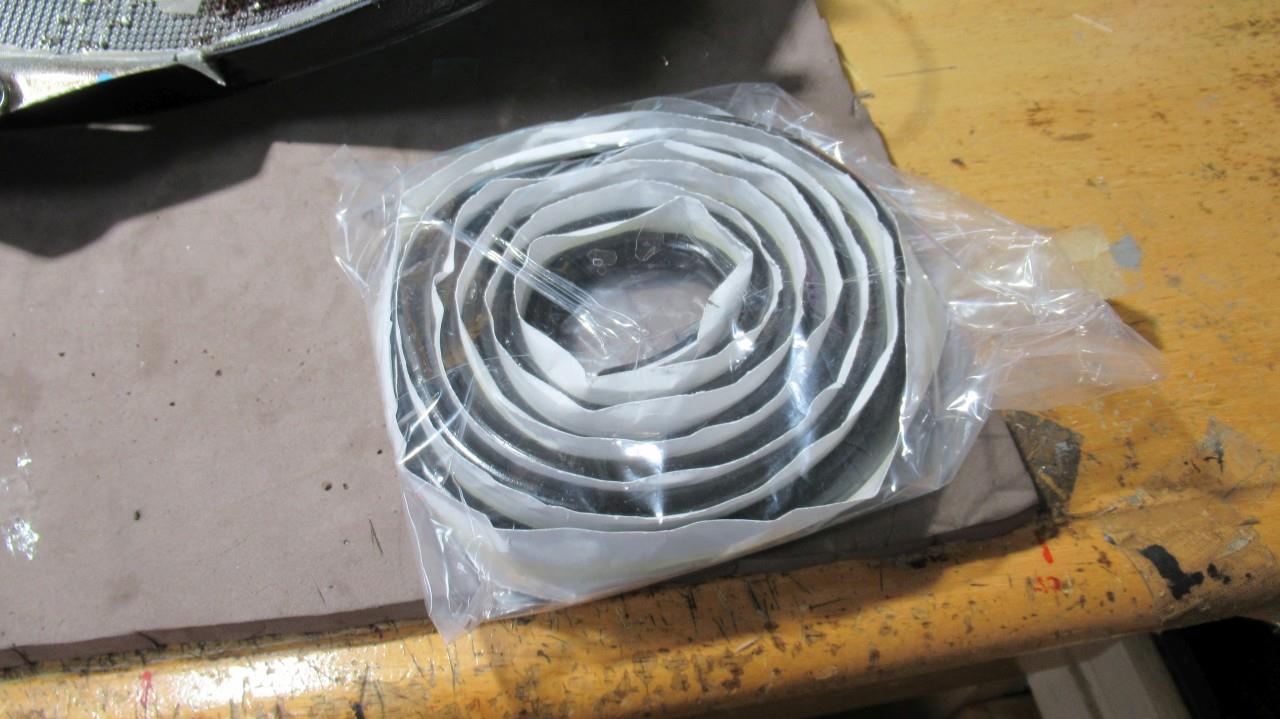

新品の防水ブチルゴムを購入しました

alt







除去した部分に新品のゴムをいれていきます

alt



準備完了です

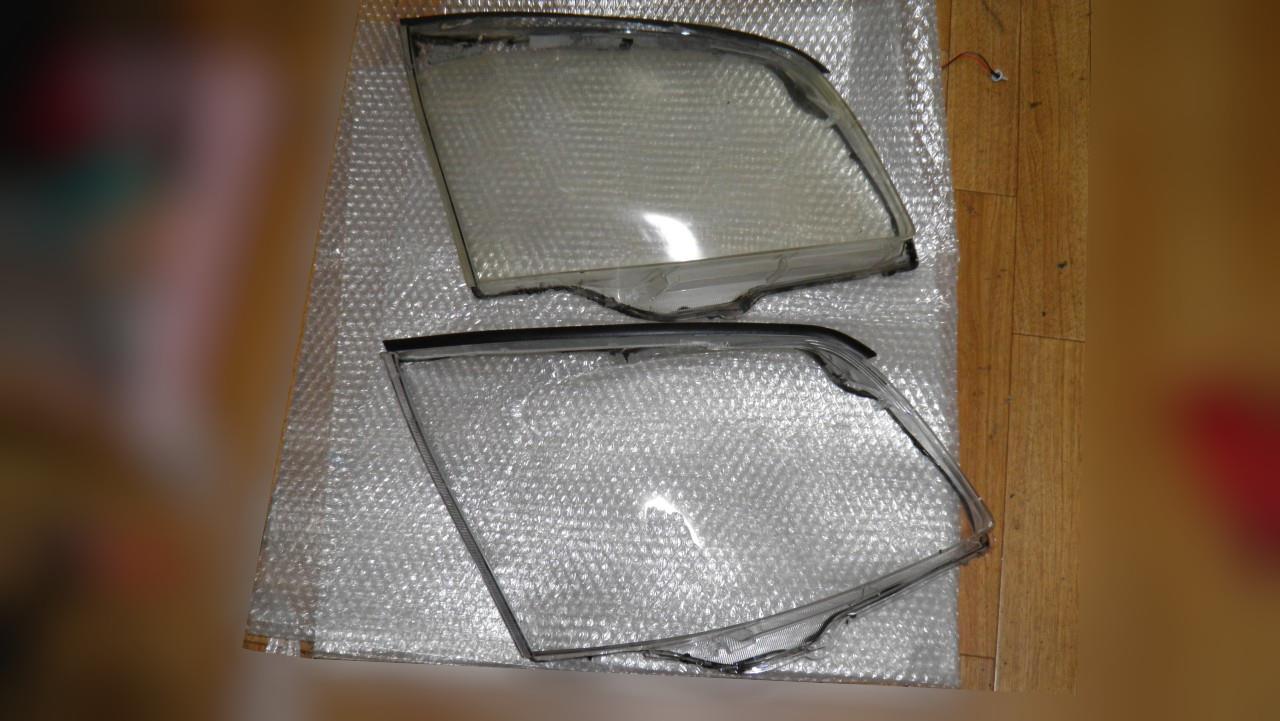

これは取り外したレンズですが上が今まで使っていたもので　下が新品のレンズです　明らかに色.透明度違っています
alt






試しに加工が終わったインナー部分に古いレンズを被せてみました
alt


でこちらが新品のレンズに交換した状態です 違いは明らかです
alt










はいこれで完成です

altalt

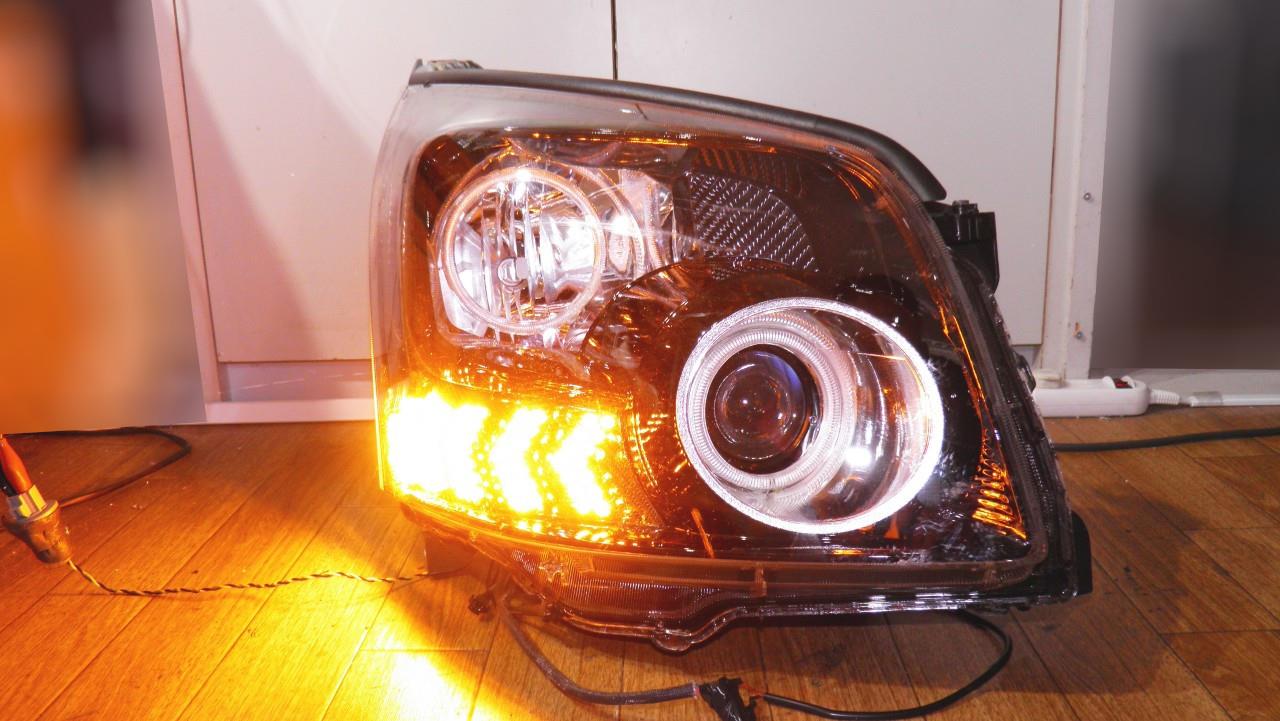

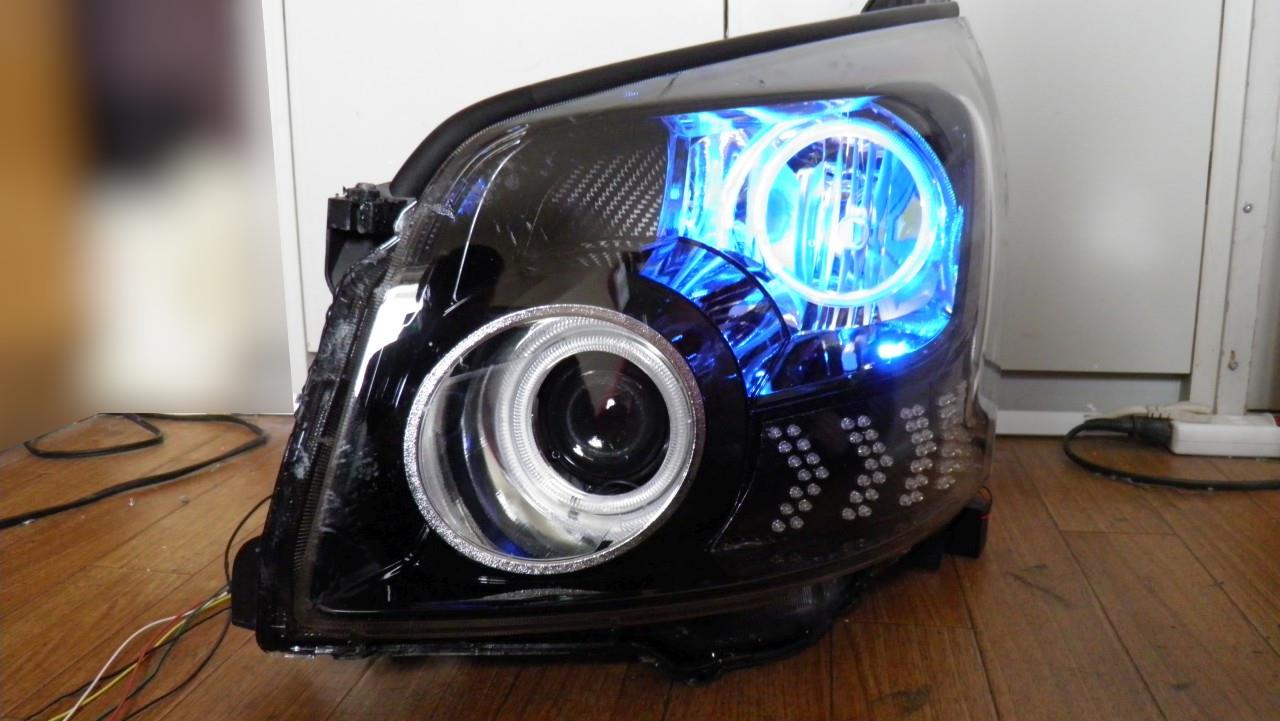

点灯テスト


alt

alt
altalt














alt














Posted at 2024/02/12 14:01:58 | コメント(3) | トラックバック(0) | 日記
2024年02月07日 イイね！

NOAH ヘッドライトリメイク・・・①...LED

NOAH ヘッドライトリメイク・・・①...LED

このヘッドライトをリメイクします






実車を見た感じそんな気にはならなかったですが　ライトだけを外して単体で見ると意外とレンズの劣化が見て取れます　 新品のヘッドライトを使いレンズを交換していきます
alt




近くで見るとレンズの黄ばみと傷が結構入っていますalt






これが新品のヘッドライトです　見比べなくてもキレイです　レンズのみ使用となります

alt







交換するヘッドライトを切開してみましたが　中はこんなに奇麗です
alt







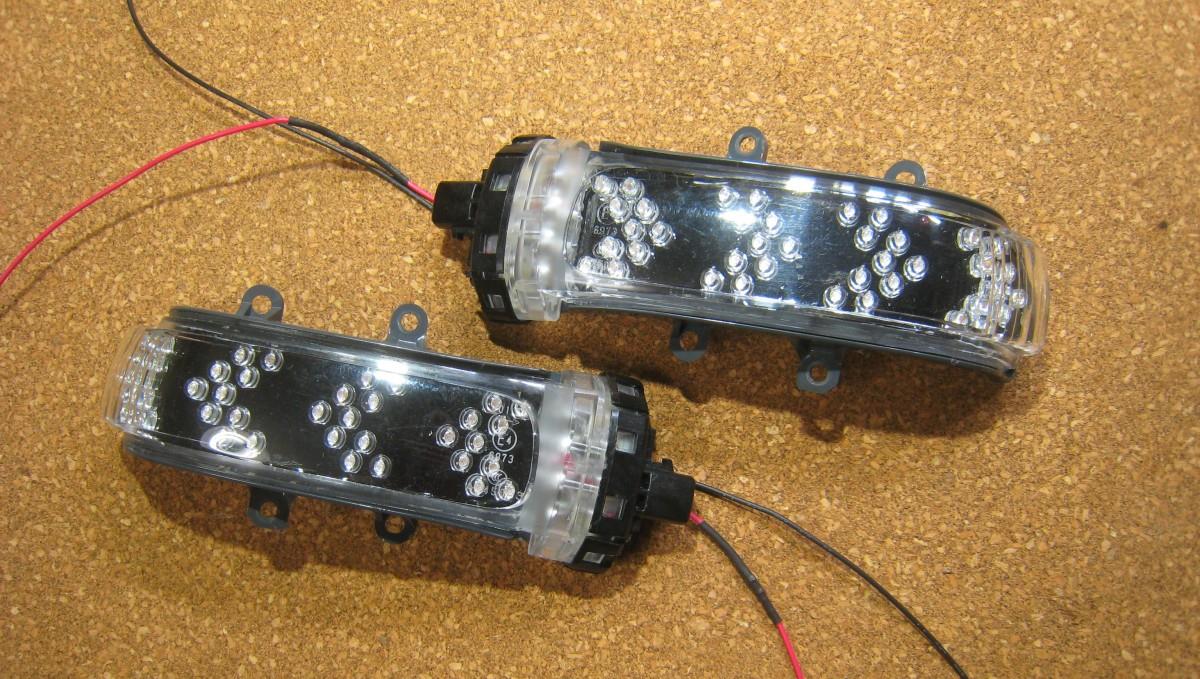

ウィンカー部分は今回ドアミラーに合わせて配列の変更です
altaltalt














ウィンカー部分を外しました

alt
　




LEDをすべて外し基板の状態の戻します　
戻した基板がこれです　基板の型取りとLEDの配置を確認するためで実際は新品の基板を使います
alt

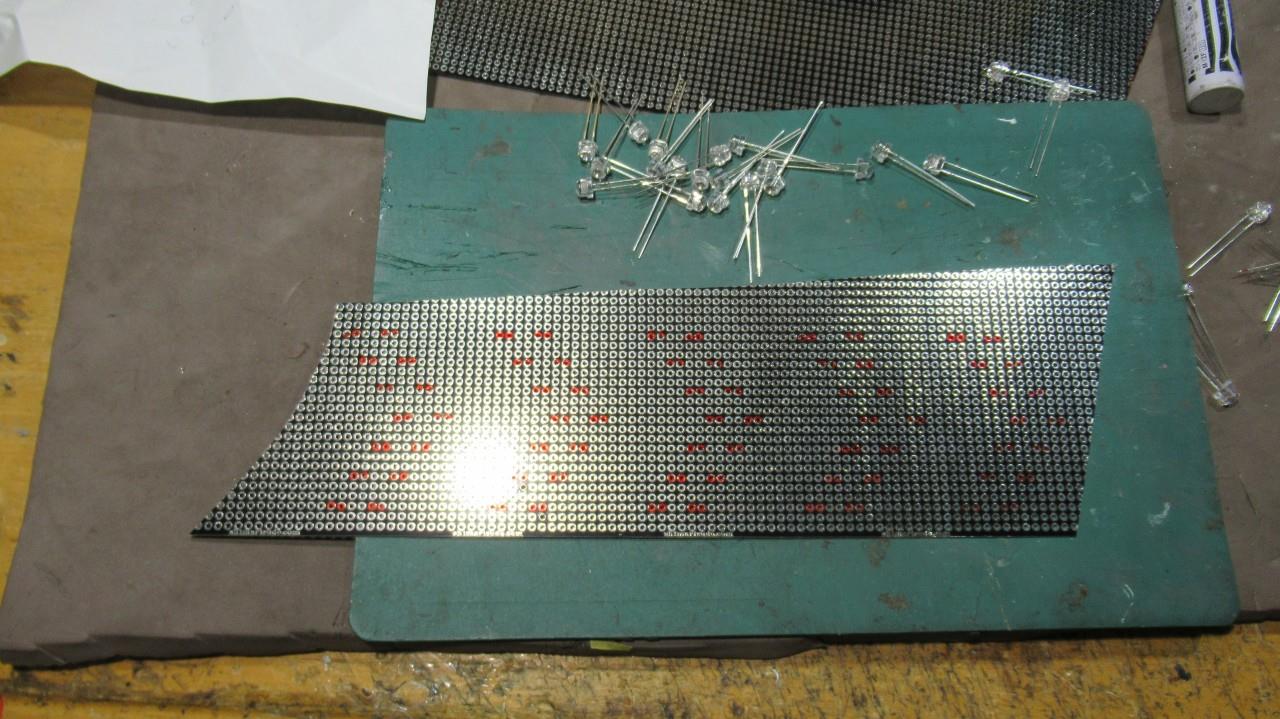

LEDの配列についてはこんな感じです　alt






基板を切り出します　古い基板はハンダ面が悪いため使いません
LEDを刺した状態で位置を印しています
カーボンシートを貼っていきますが　前回同様2枚重ねしていきます　1枚だと基板からの熱でシートがカーボン柄が消えたり変形したりくぼんだりするので

altaltalt

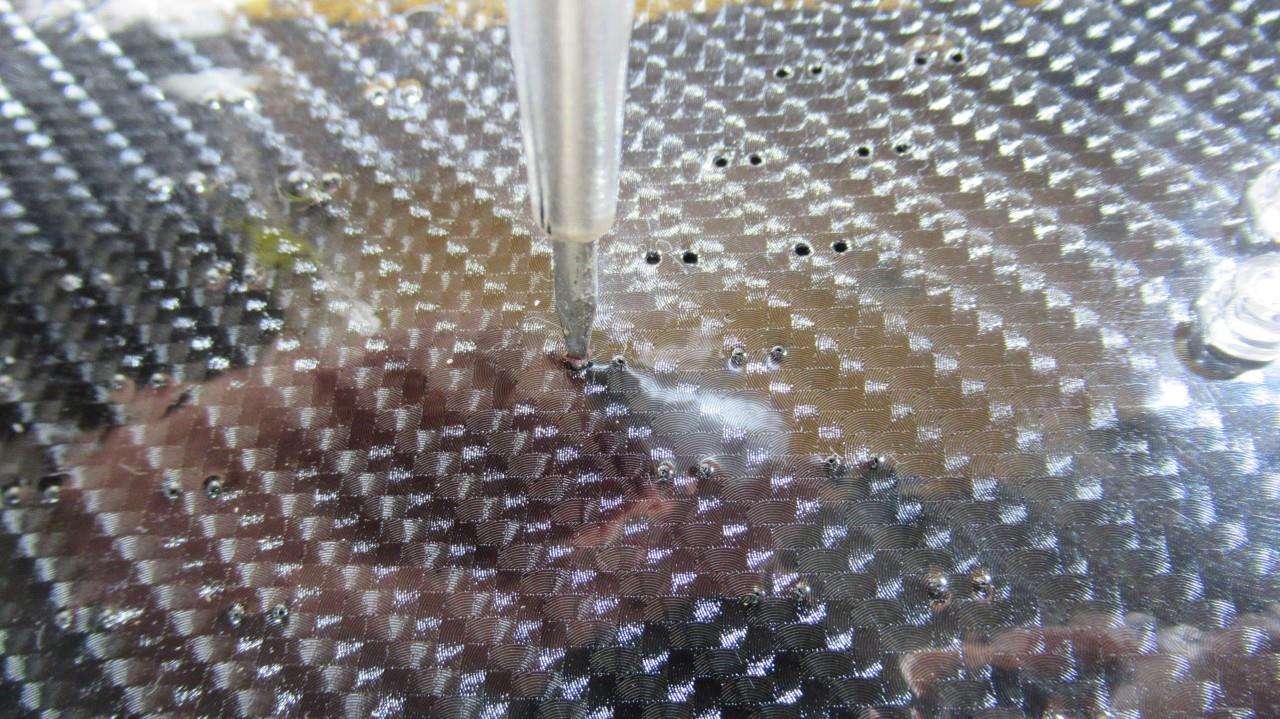

LEDを並べれるようにしていきます LEDを基板に挿し込む位置が表側からわかるように裏から丸キリで挿していきます
alt


これだけでは表側から見たときにLEDの足が刺さるほどの大きさの穴になっていません 　カーボンシートがらから見るとほんの少ししか穴が開いていないので　シート側からもう一度穴を開けていきますalt

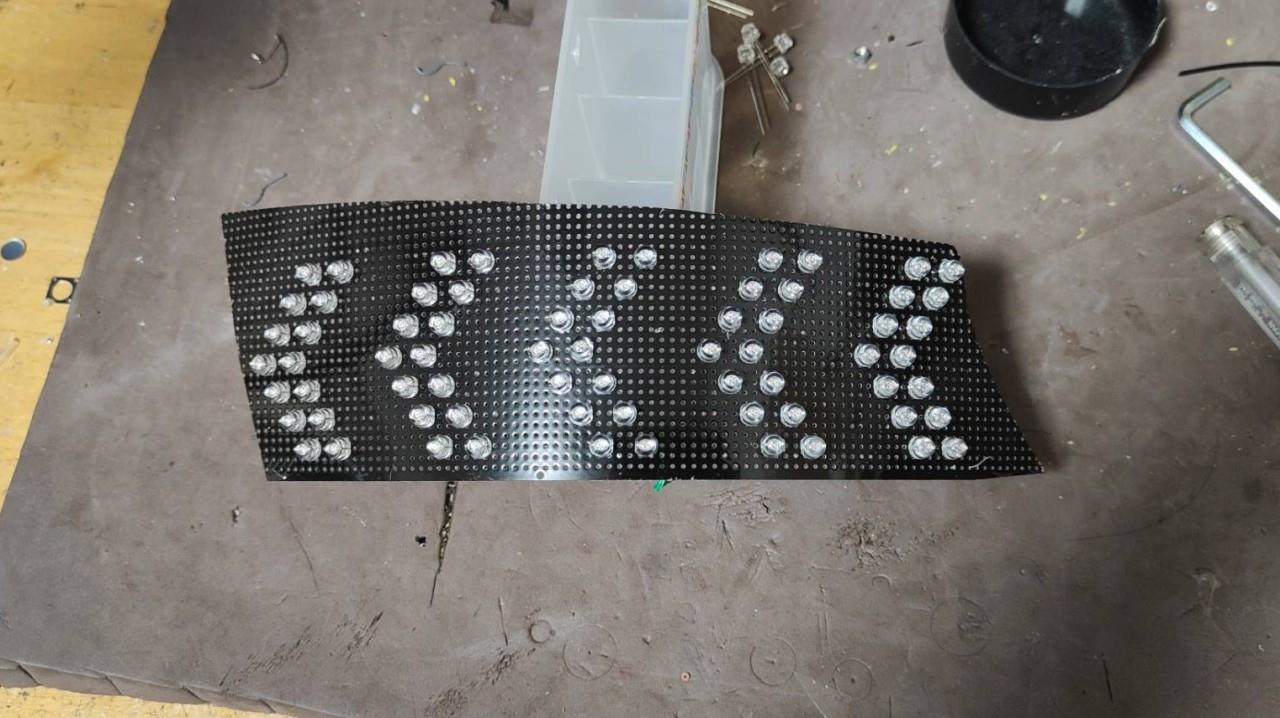

LEDを差し込んだら一旦すべてのLEDをハンダ付けしていきます
alt







平らな所に置いてハンダしたとは言え表側から見るとLEDの差し込みが甘い部分が沢山あります　もう一度LEDの頭を押し込みすべての足をハンダしていきます
alt


修正後全てのLEDの足をハンダで固定させます

alt

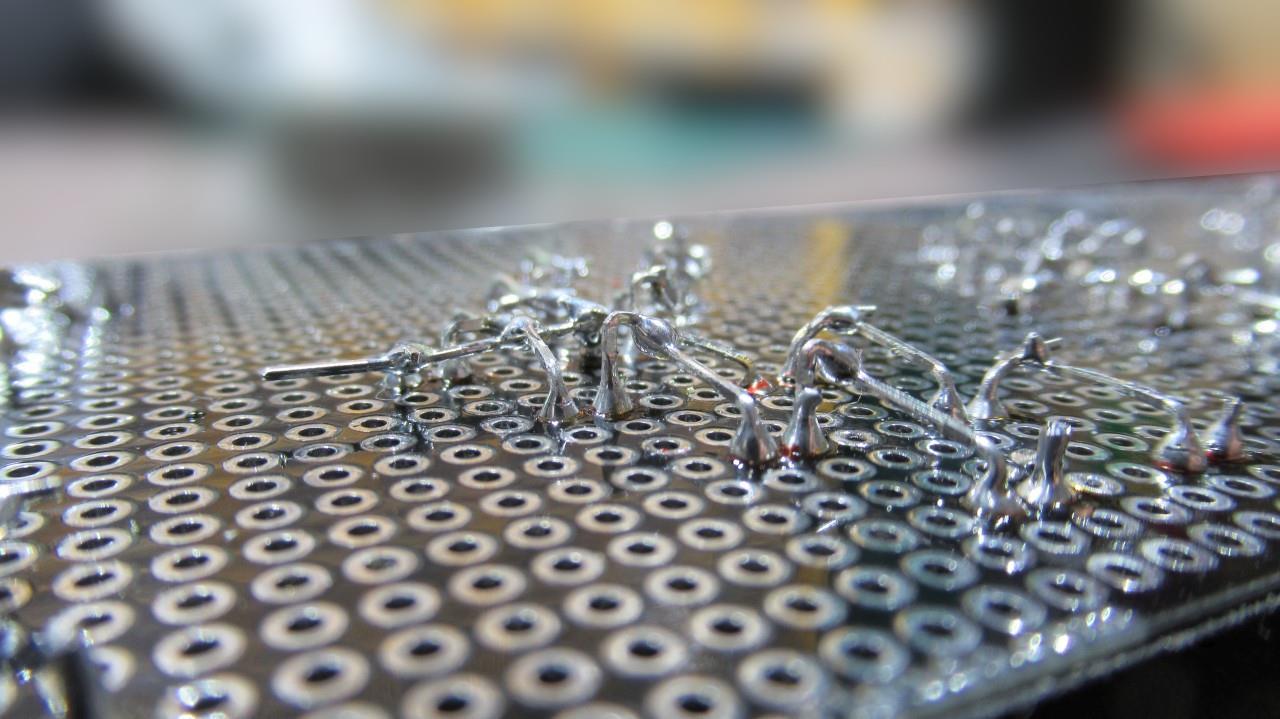

通常基板のハンダ面にハンダを持って行くのですが熱が入るのを避けたいのでLEDの足を利用し基板から浮かせてハンダをしていきます

alt











基板は少しアールがつくため横向きにハンダをすると曲がりにくいため縦向きにハンダをします　LED7発では電圧不足なので4発と3発に分けてハンダします

alt








定格60ｍA流せるLEDですが約7割程度で駆動させています40ｍA程度です

まず基板をインナーハウジングに固定していきます　その後抵抗を取り付け配線です
抵抗値は4発が1/2W　150Ωで37ｍA　３発が1/2W　200Ωで39ｍA　流しています
alt
alt















alt

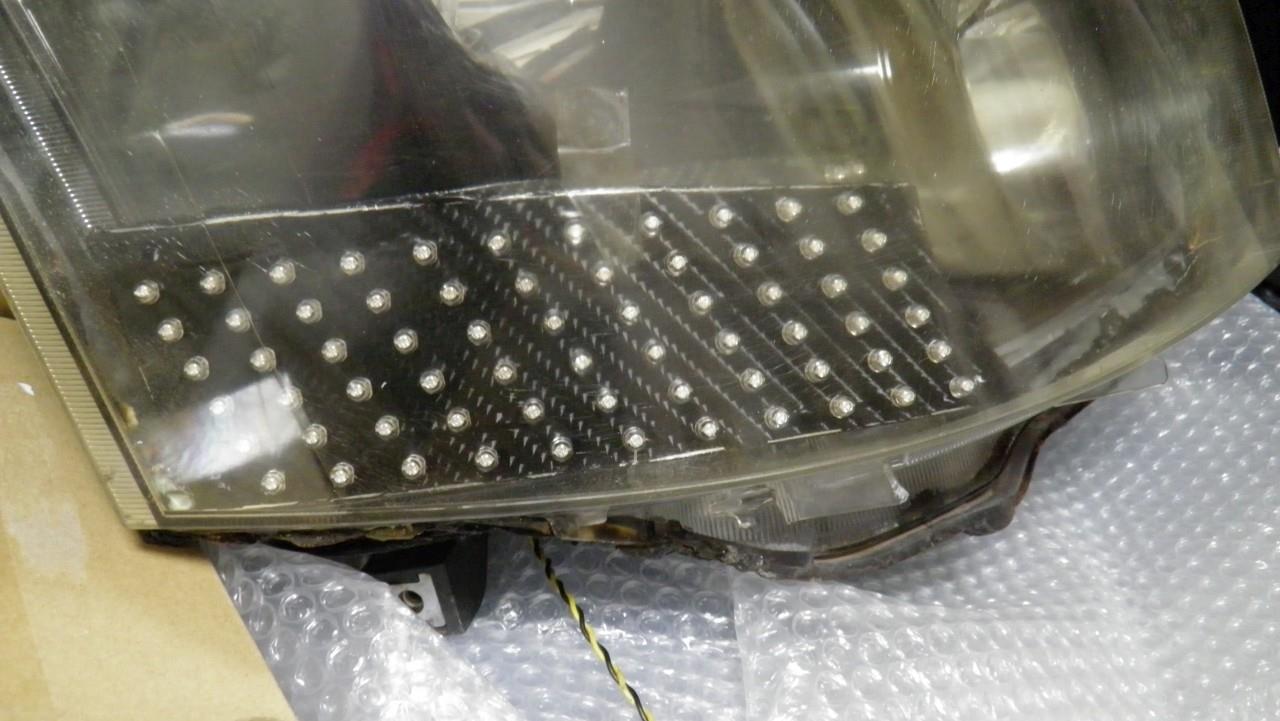

完成したのがこちら　熱入れすぎてシートにシワ寄ったり基板のホールに合わせて凹んだりはしてないです　気を使いましたが　完成です

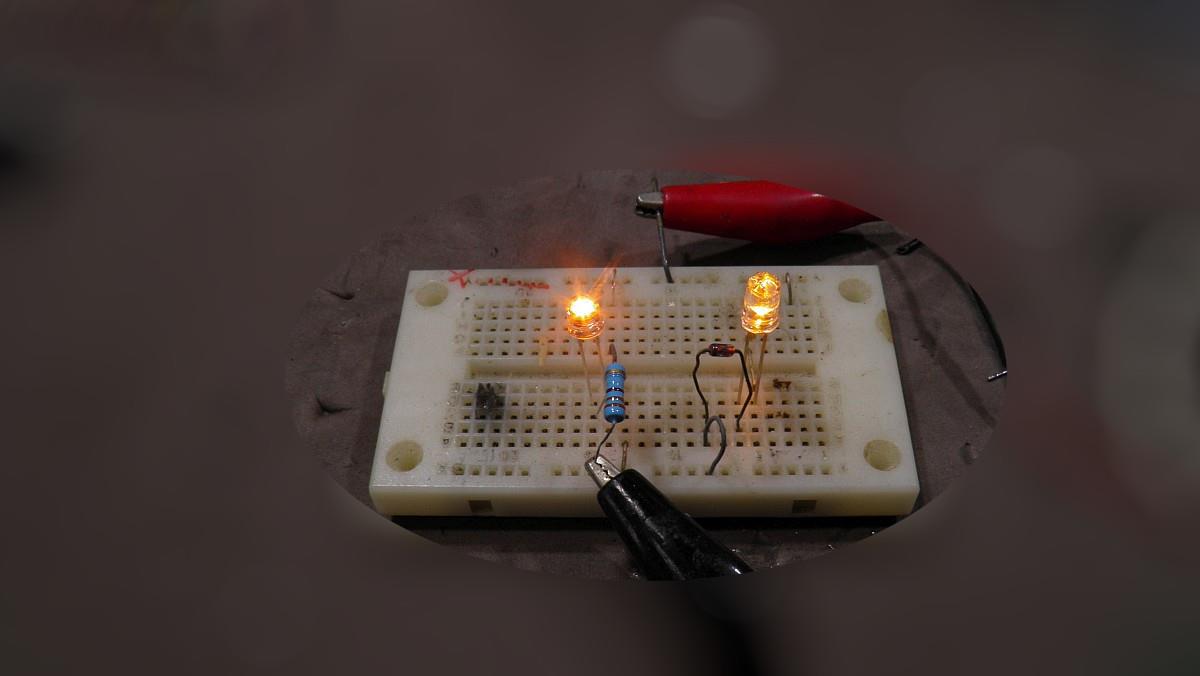

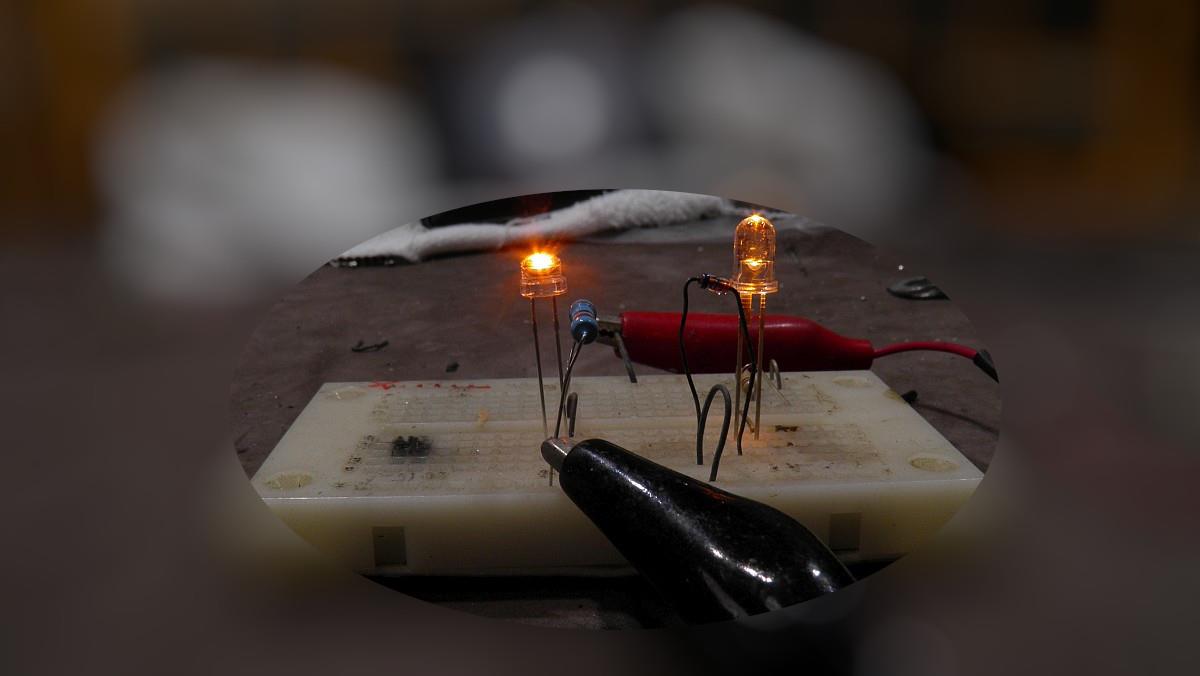

余談ですが　使ったLEDは帽子型といわれています　広角タイプの高輝度LEDです
これを見ると　なぜこのLEDを使うかわかります　角度を変えても一定の輝度が保たれて見えます
ウィンカーには適したLEDだと言えます


真上から見ると　

　　　　　　　　　　　　　　左帽子型　　　　　　　右砲弾型
alt



斜め30度くらい
alt




斜め45」度くらい
alt




横90度くらい
alt



　　　以上です・・・






















Posted at 2024/02/11 18:18:17 | コメント(1) | トラックバック(0) | 日記
