2024年07月27日 イイね！

フォグベゼル修理　備忘録・・・③

フォグベゼル修理　備忘録・・・③
今回はフォグヴェゼルのアクリルカバーの落下です・・・





前回　補修時に見た目を考慮し防水材による固定でした
乾燥後は熱ダレとかなくゴム状に渇くものでしたが　なで脱落したのか？
考えられることは振動　もしくはフィッティングによる負担があり外れたか　
　　だと思われます


alt


外れたアクリル板ですが駐車場で外れていました
この時は少しアイドリングで駐車していました　やはり徐々に外れていたんでしょうね




ヴェゼルを持ち帰り確認しましたがまたしても水没による錆発生です
alt


更に非点灯個所も２か所・・・　

alt


















まりに不具合が多いので見た目は捨ててイーグルアイを外しします　新たに使うLEDは既製品の安～いLEDデイライトです



alt







サイズを測って購入しました　取付確認をしたところ　下はOKでしたが上が少しはみ出ます
alt

alt



横から見ると上と下が先にあたり真ん中が少し浮いてるように見えますね

alt

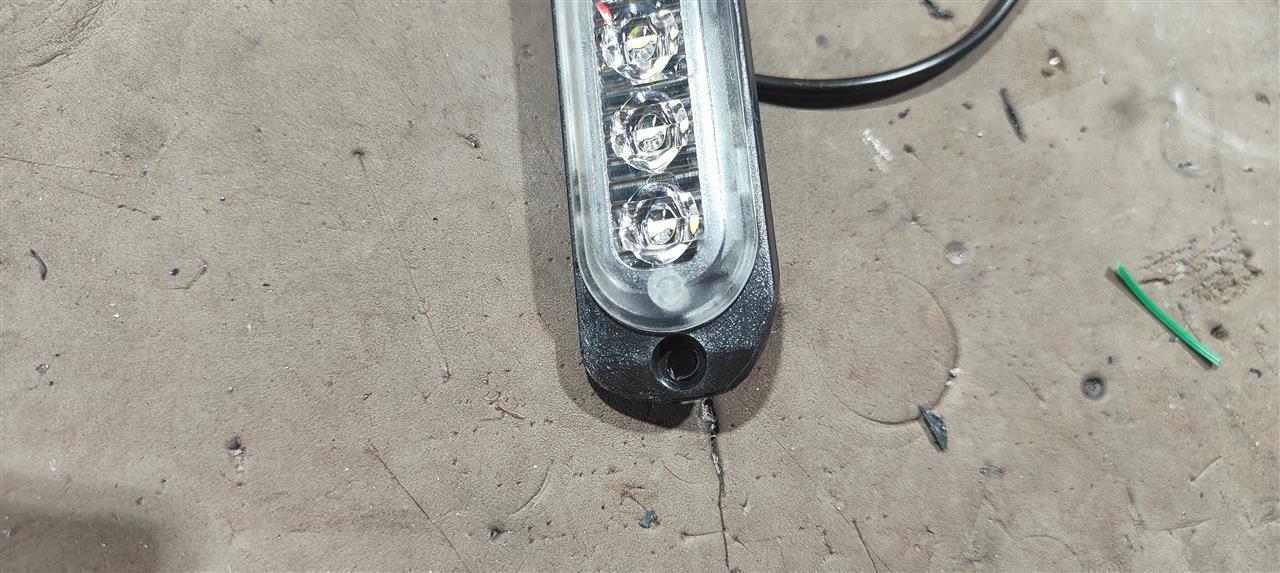

デイライトの上になる部分のはみ出る部分を削りました
alt

これではみ出しはなくなります

alt
















横から見た時の真ん中が浮く状態も上下を削り解消させました

alt
alt

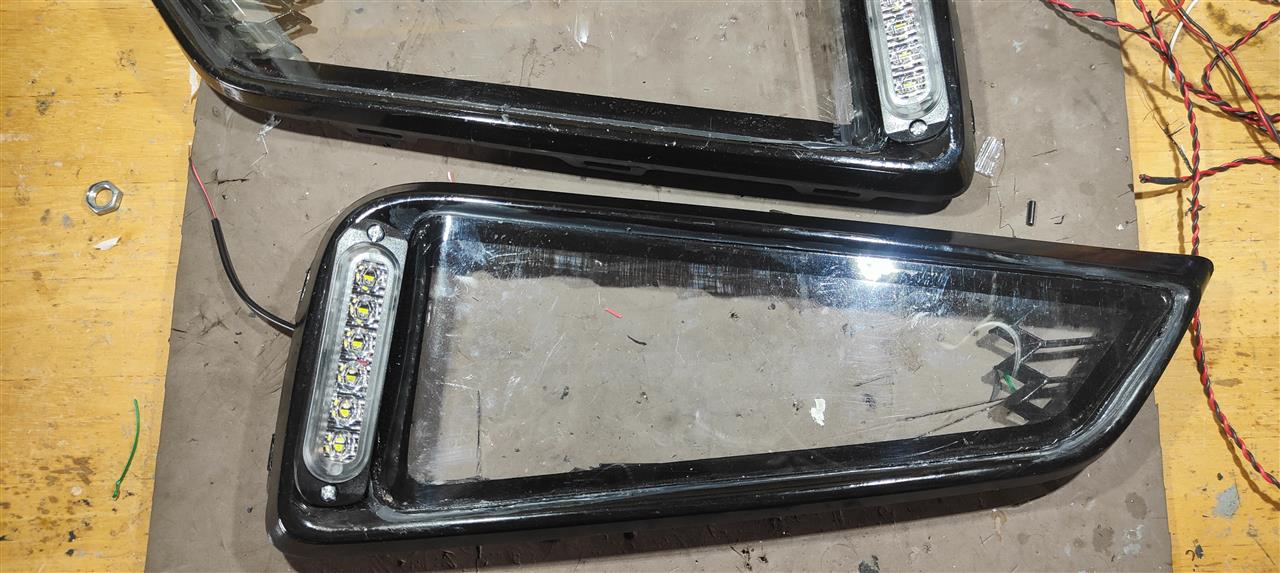

これで取り付けました

alt







安物なので凝った作りではないですが　それなりに合ってますね










このまでもよかったんですが　デイライトの後付け感をなくしたのとコーキング材の色味の違いをなくすために再び塗装しました

alt






ほぼ　自己満足なので塗装に関しては塗らなくても　在りかもしれませんね

altalt

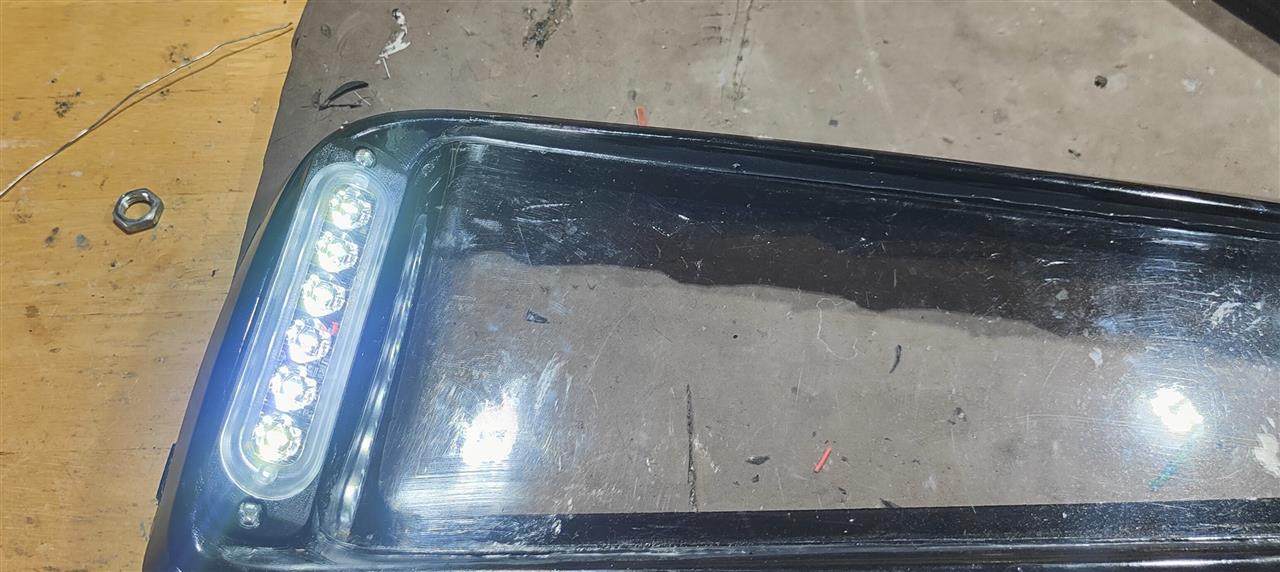

一応　点灯の雰囲気を・・・

alt



















今回は　アクリルは前回同様防水材+針金固定　絶対落ちません

alt

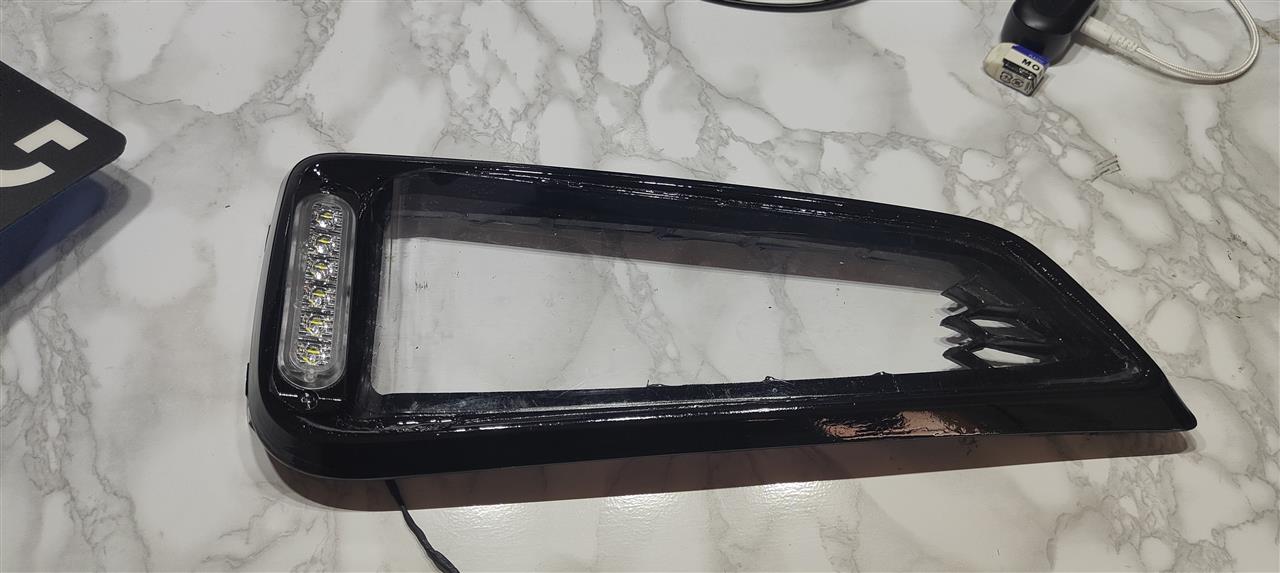

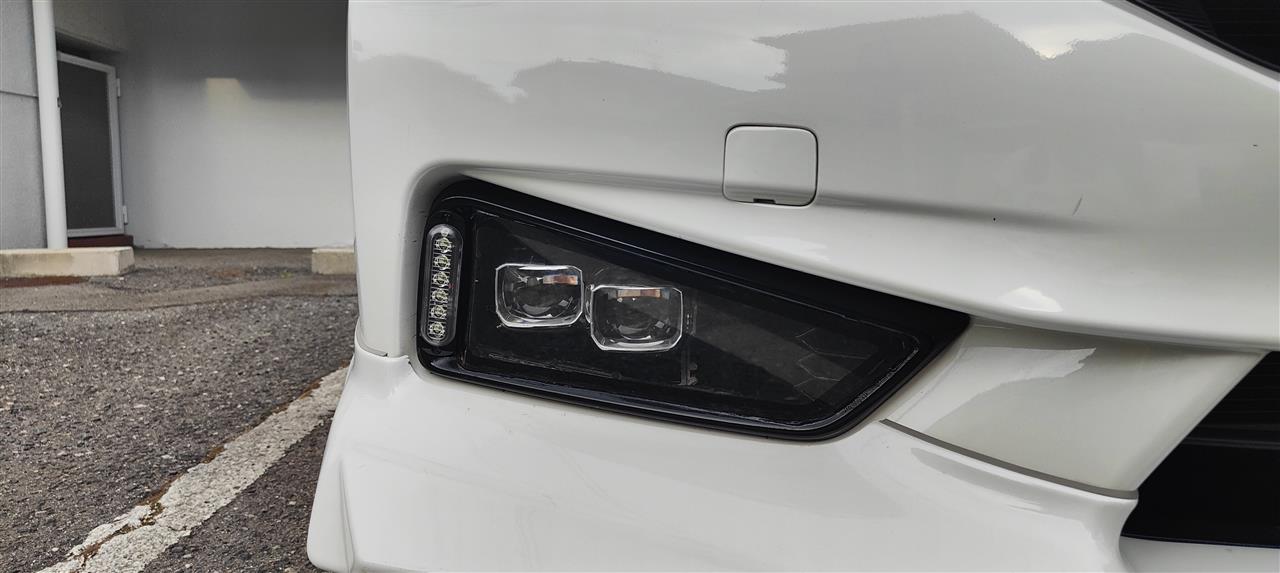

完成です


altalt

























alt





























夜の写真　輝度を可変抵抗で落としてるから調整をと思ったが　結構目立つのでこのままいきます


altalt




Posted at 2024/08/11 18:43:58 | コメント(2) | トラックバック(0) | 日記
2024年07月19日 イイね！

フォグベゼル修理　備忘録・・・②

フォグベゼル修理　備忘録・・・②
フォグヴェゼルなんですが
軽い接触を起こしたため　
フォグと干渉していたレンズ
部分が割れてしまいました

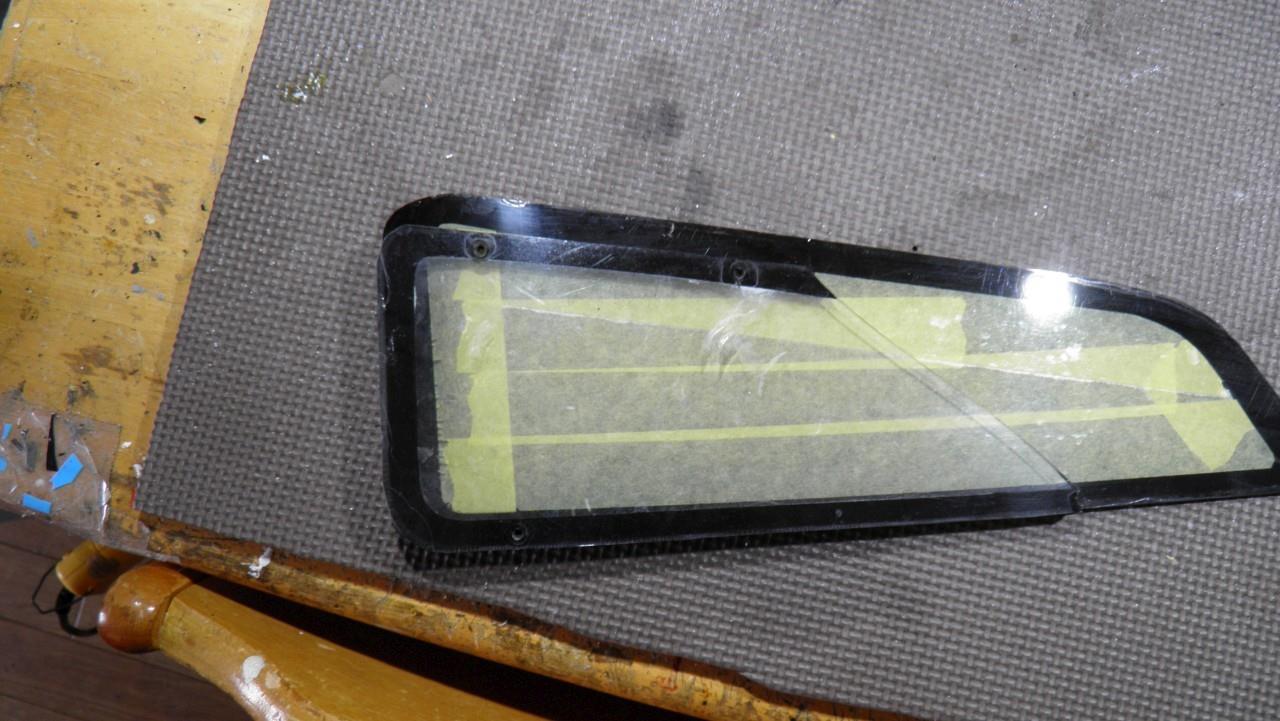

レンズを新しく作り替えますアクリルを新たに切り出します前回同様　淵も黒く塗っています

alt




今回は　少しサイズを変更し大きめにカットしています　フォグとの干渉を防ぐためレンズを以前より手前に出す感じに取り付けるためですalt



手前を少し曲げているのがわかると思います
イーグルアイ部分にレンズが被さってしまうため曲げていますalt








今回　最近の車らしくヴェゼルを黒に塗装し艶ありにします

alt




塗装後イーグルアイを元通り取り付けていきましたが　気になる点が一つ　備忘録①に書きましたがレンズの劣化対策としてレンズをすべて外し市販の凸レンズを使っていました
alt

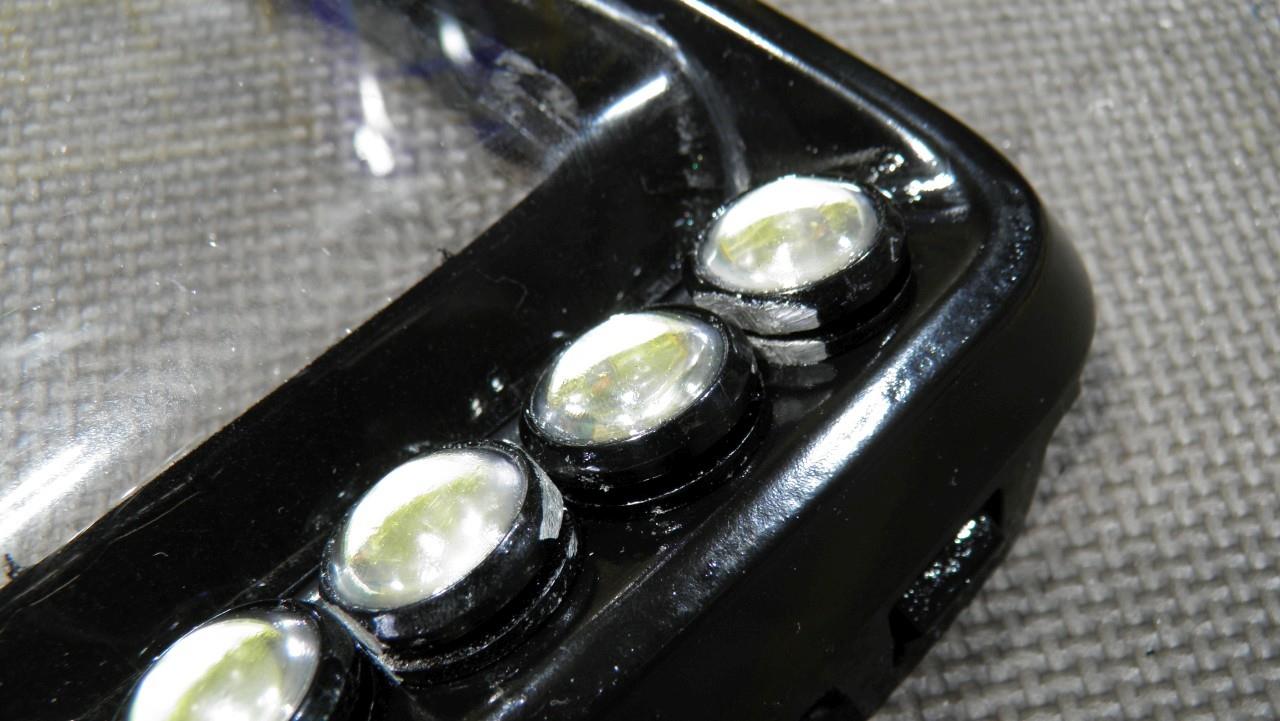

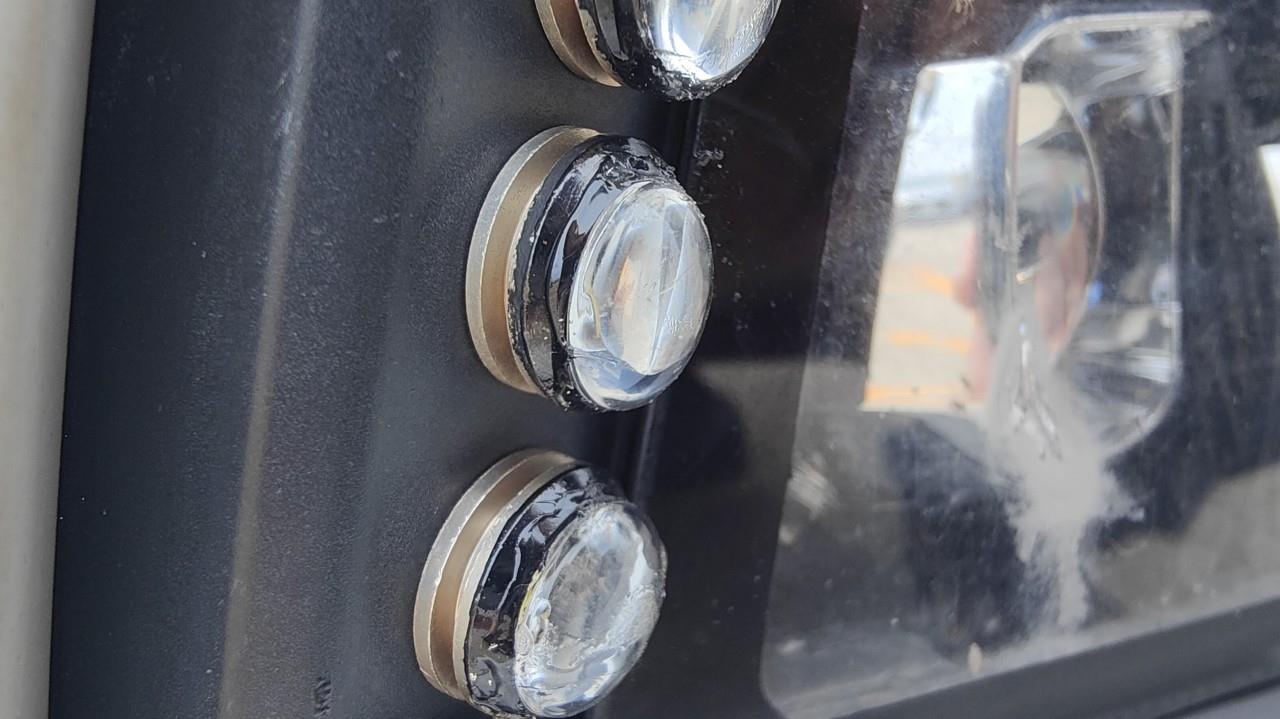

これが　ズレてると書いていましたが実際はこれくらい

超強力接着剤でとりつけましたが　ヴェゼルを取り外さずにそのままの状態でアクリルを接着したためしばらくするとアクリルの重量で下にずれているのがわかると思います

alt






今回新たにイーグルアイを新品と交換することにしました
　　　　がっ　安いと思ったが　

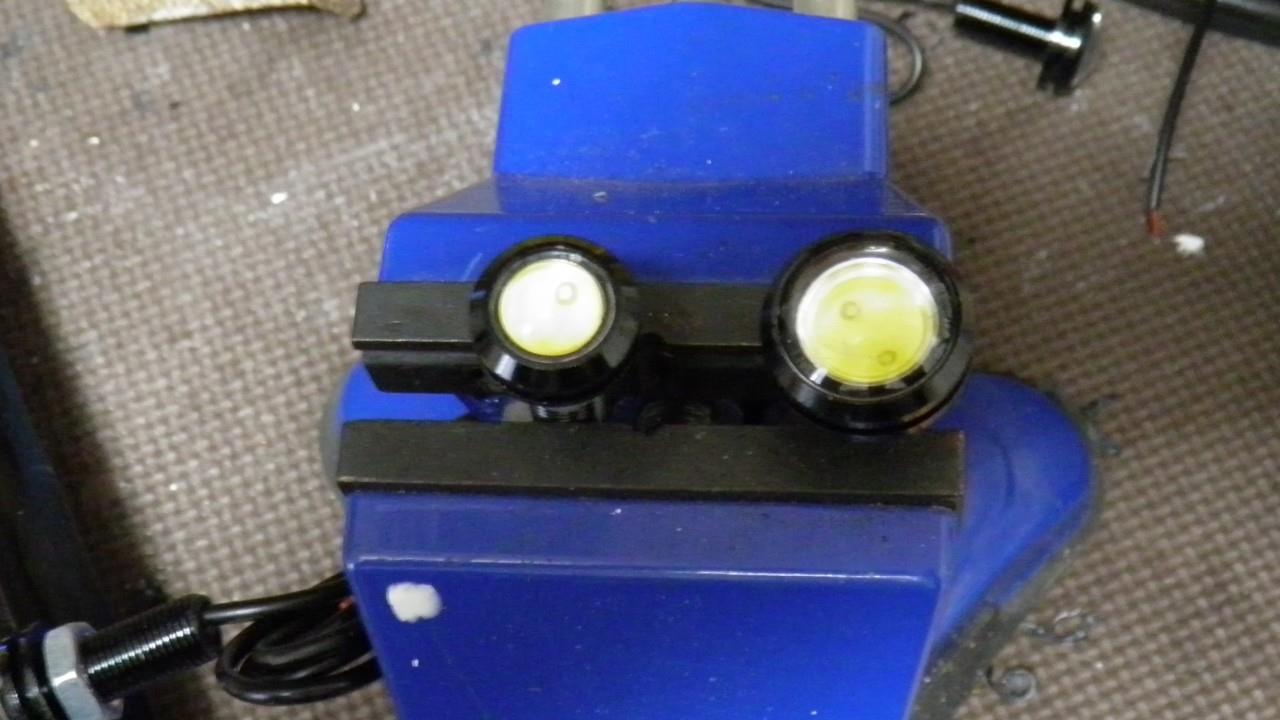

理由は・・・サイズをよく確認していなかったため大きいサイズだったことが判明　もったいないのでこれをそのまま使うことにします

alt







レンズの脱落防止を考えたのですが外そうとしても外れない　これも同じようにいずれはレンズが曇る可能性があるため　クリアを3度ほど重ね塗りしレンズの曇り防止と塗料による接着脱落防止をさせました
alt


当然元のイーグルアイのサイズが大きくなったため取付穴は取り付けることができなかったため　穴を大きくしました
alt





いざ取り付けると　サイズが多いくなったため干渉します　なのでイーグルアイの周りのアルミ部分を一部削り干渉対策をしました　alt

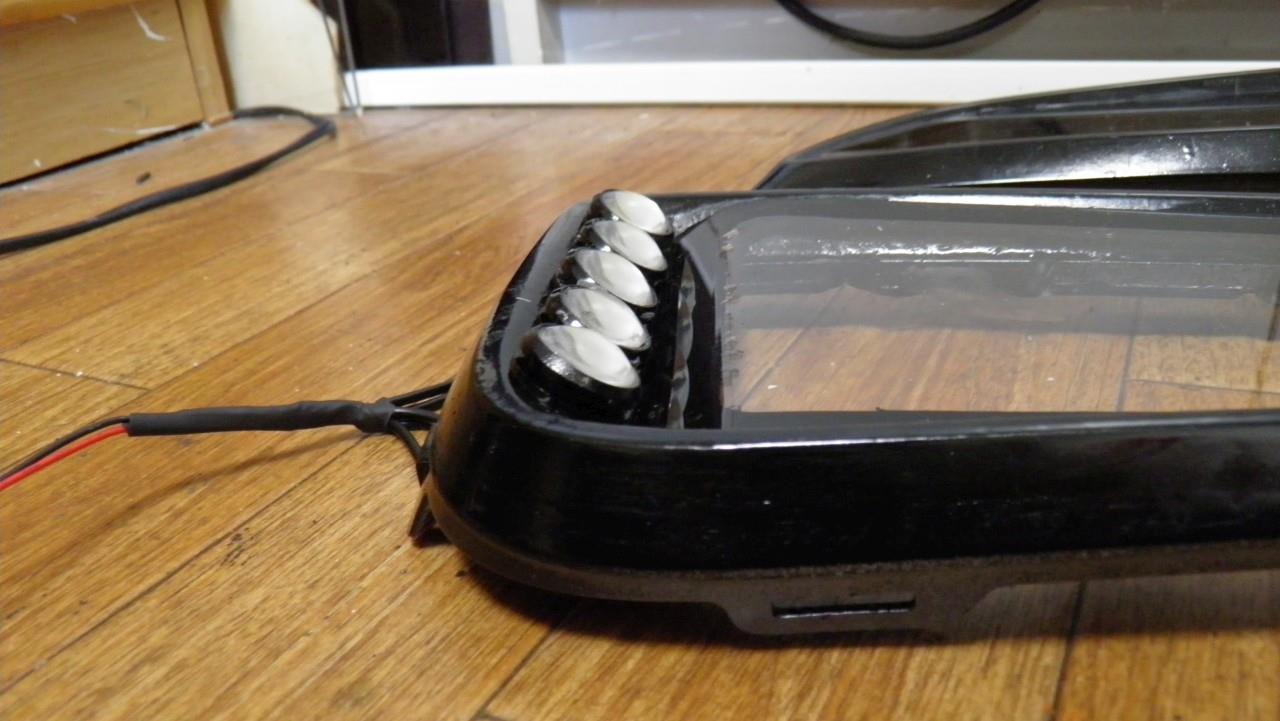

何とか納めました
alt









これでアクリルレンズを取り付けです

alt




イーグルアイを交わすようにアクリルを曲げてるので手前に取り付けることができます　これでフォグとの干渉は解消されると思います


固定は前回はネジでしたが　今回は見た目をスッキリさせたいので淵をコーキングしてシールで固定させました

・・・っが　色は黒なのに少し違う？alt








気になる・・・


結果　再塗装

alt

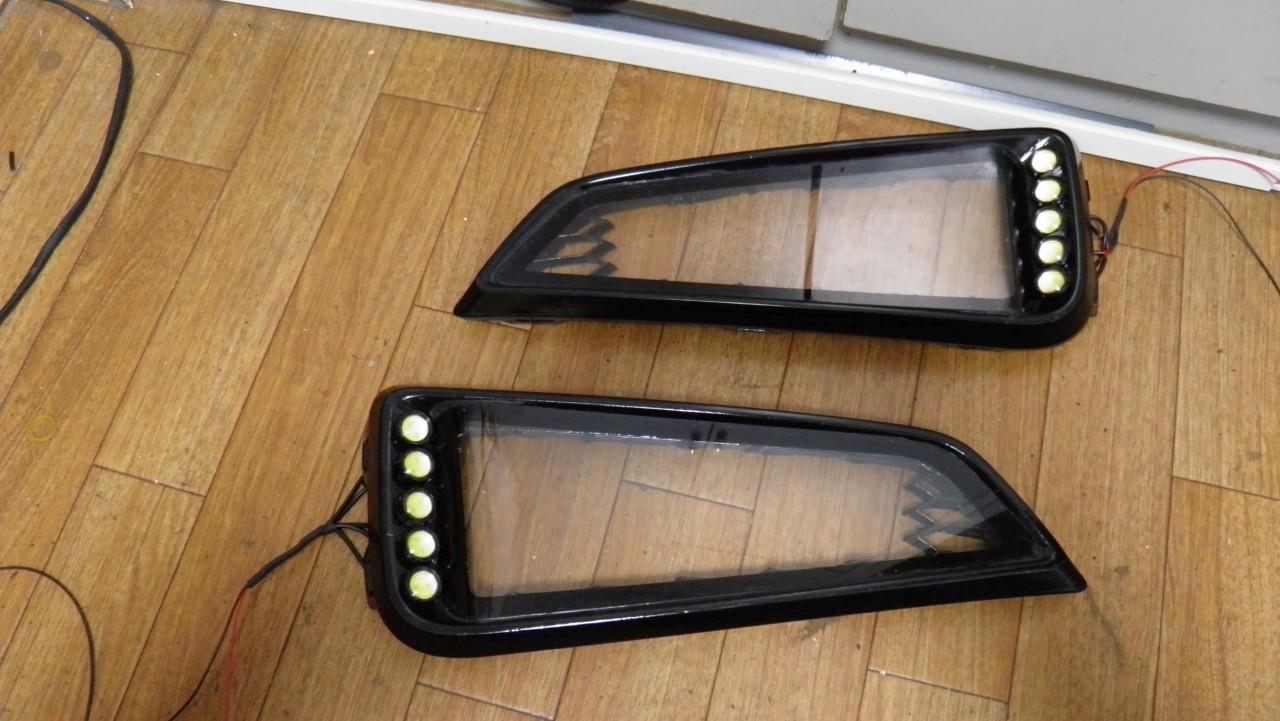

やっと完成です

alt








alt

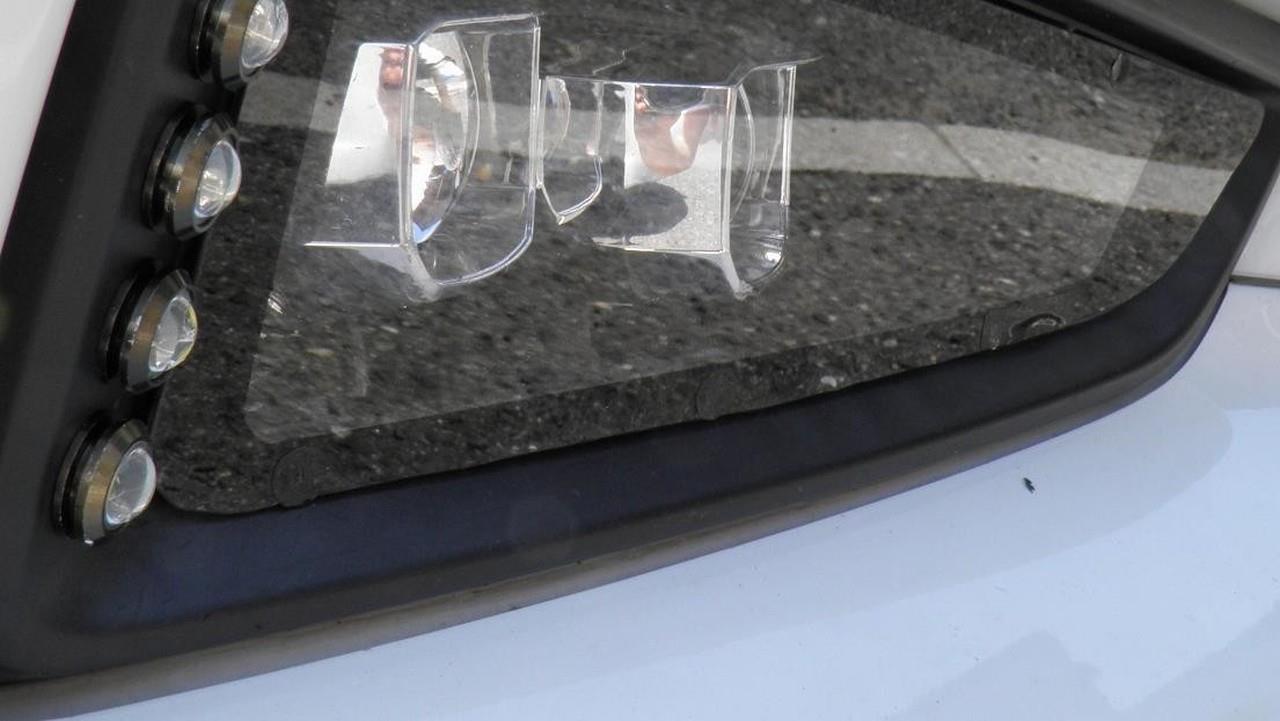

これは　割れる前干渉してた時のアクリル板の位置
alt



これが今回の仕様

alt








復活です

alt























Posted at 2024/07/19 12:54:39 | コメント(1) | トラックバック(0) | 日記
2024年07月13日 イイね！

フォグベゼル修理　備忘録・・・①

フォグベゼル修理　備忘録・・・①

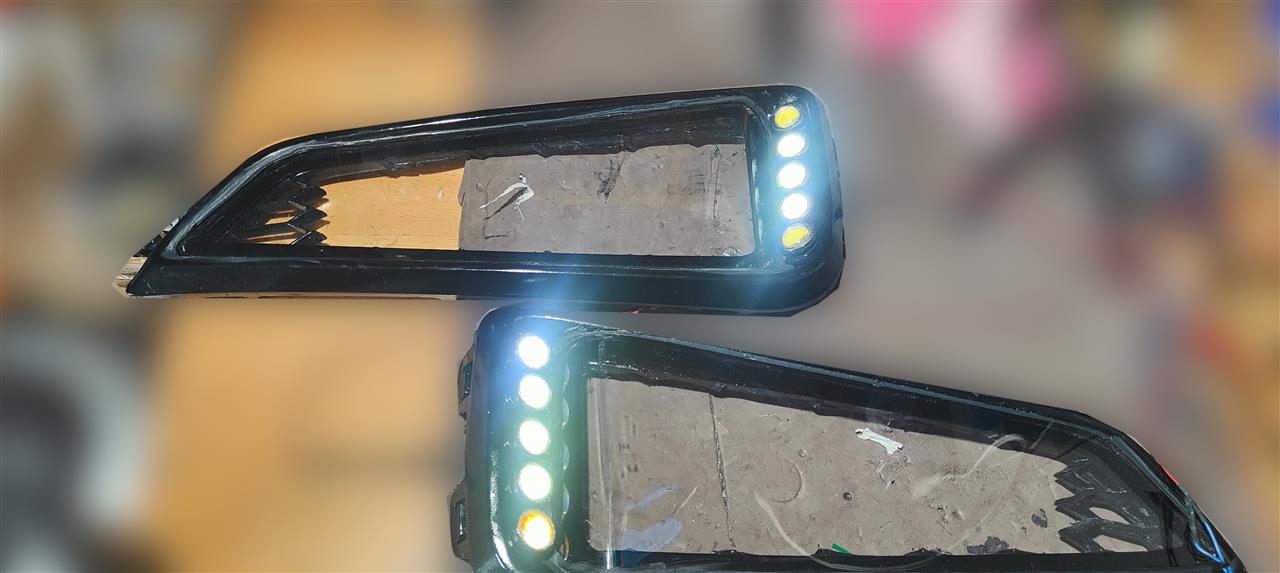

これは　フォグライトの完成時の写真です







ここから　イーグルアイが劣化しメンテナンスした記録を残します


まず1回目のイーグルアイの交換からです
1.レンズがいつのまには外れる
2.レンズが白濁して曇る
3.水の侵入による錆の発生
4.光量の低下
5.不点灯

異常が交換の要因です

画像は当時加工し解説入りにして制作したものです

altalt







こんな感じになっていきます

alt

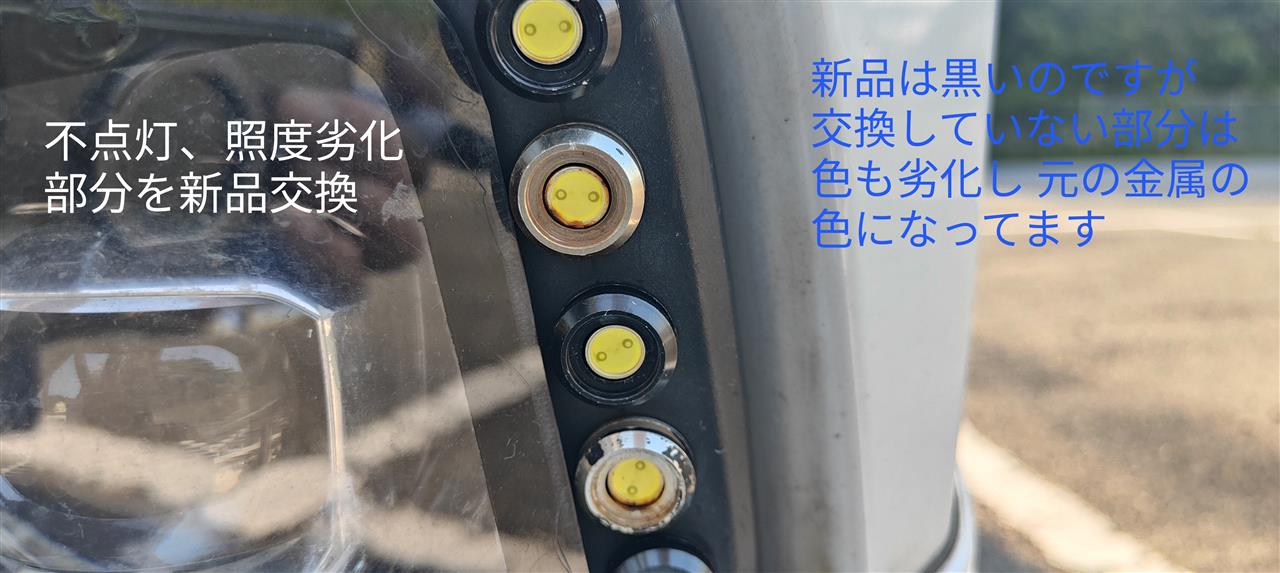

不点灯部分を交換

altalt






レンズはアクリル板を丸くカットして作ろうかとも思いましたが　
１つ制作して大変だったので　探しました

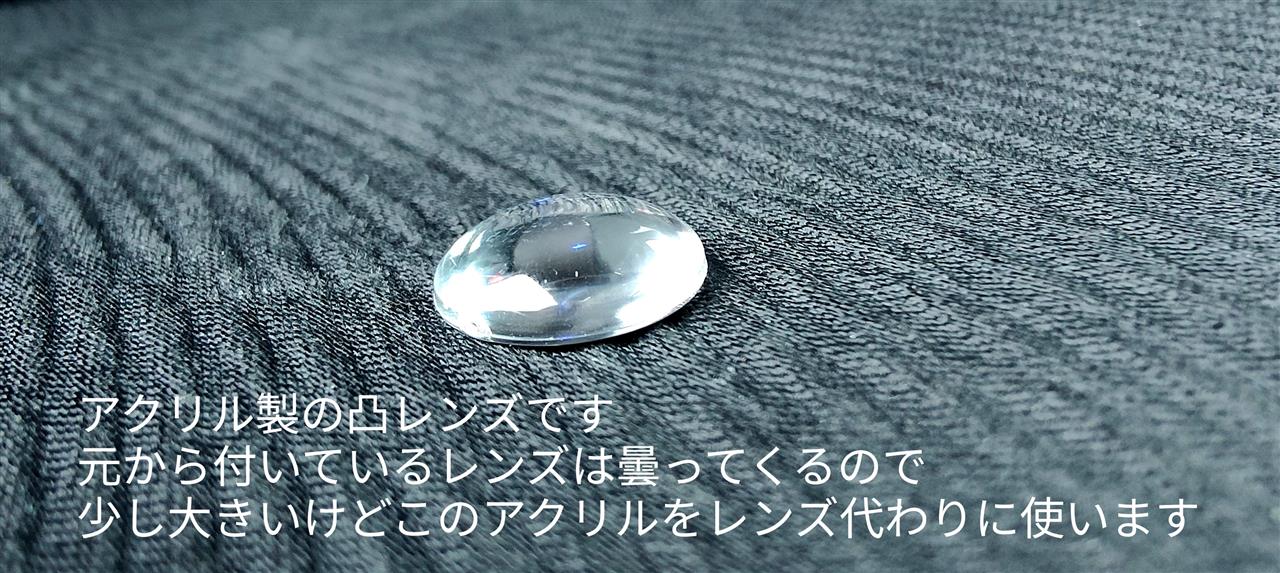

ようやく見つけました

alt







強力なボンドで接着しました　ベゼルを外して奇麗にすっればよかたが　さすがのやっつけ仕事・・・
当分は我慢してこのままでした

alt









Posted at 2024/07/13 17:24:46 | コメント(1) | トラックバック(0) | 日記
