2024年10月20日 イイね！

モニターアーム・・・備忘録

モニターアーム・・・備忘録

以前　取り付けたモニターアームです





先日　親戚のPCを組み取り付ける際に機械式スプリング製のモニターアームを取り付けましたが　これが思いのほか軽くサクサク動き位置の調節が容易なことを知りました　良い品はないか探してみましたが中古にしても結構な金額です　一応モニターアーム使用している現在から言えばただの贅沢品なので高額出費は悩ましいところでした　そんななか発見したのがこちら　alt
AVLTといえばメーカー品で良い商品です　なぜこんなに安い？
っと思ったら　モニターのVESAプレートがない感じです　色々考えて自作で対応させれる気がしたのでとりあえず購入しました

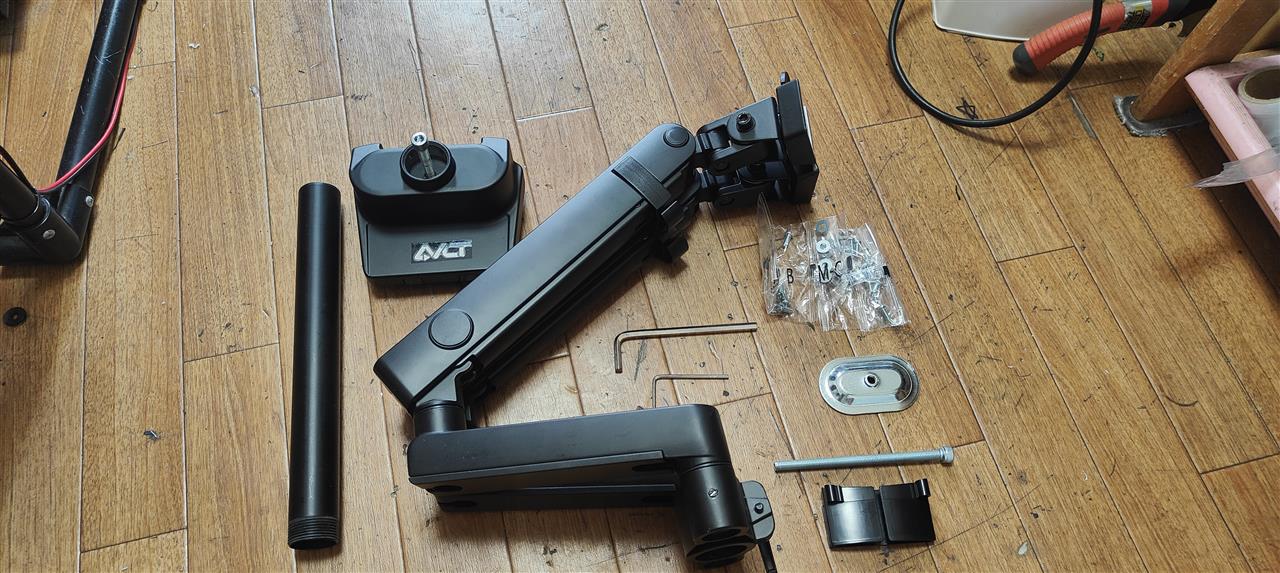

届いたものを確認しましたが　やはりVESAプレートがありません　一応　型番を調べてみたところこの機種であることがわかりました　Amazonで1.5万はするみたいです
altalt


不足品はこれですモニターの背面に取り付け　モニターアームと取り付ける物ですalt

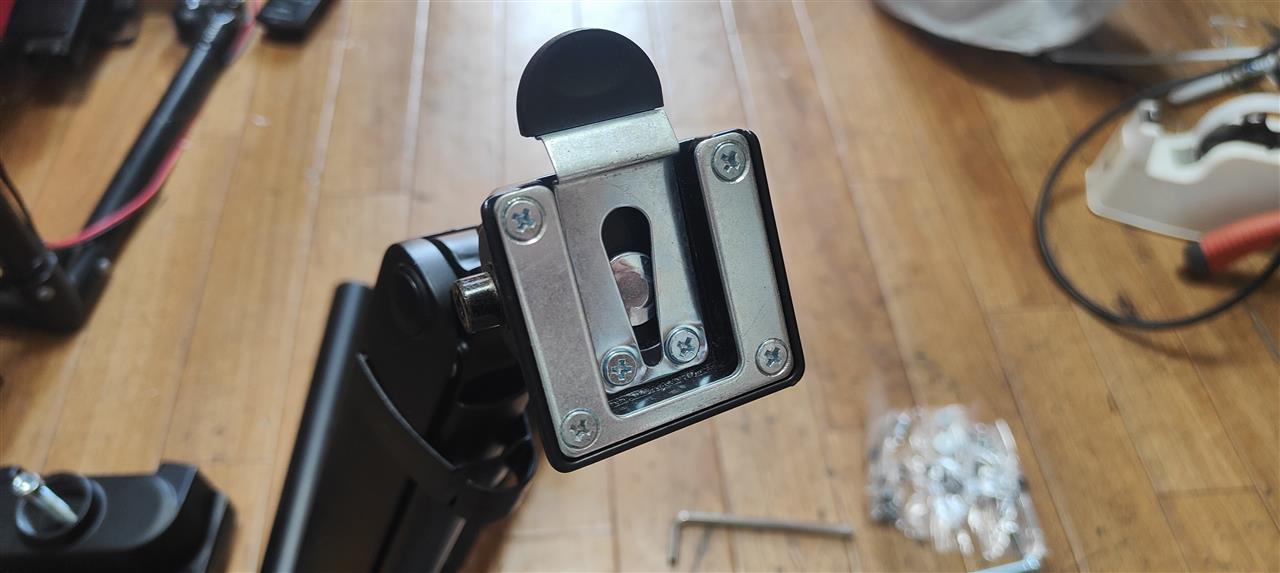

まず　アーム側の取り付け部分を見てみます　挿しこんでVESAプレートを固定するタイプです
alt




取り外したモニターアームのVESAプレートを流用しますaltalt

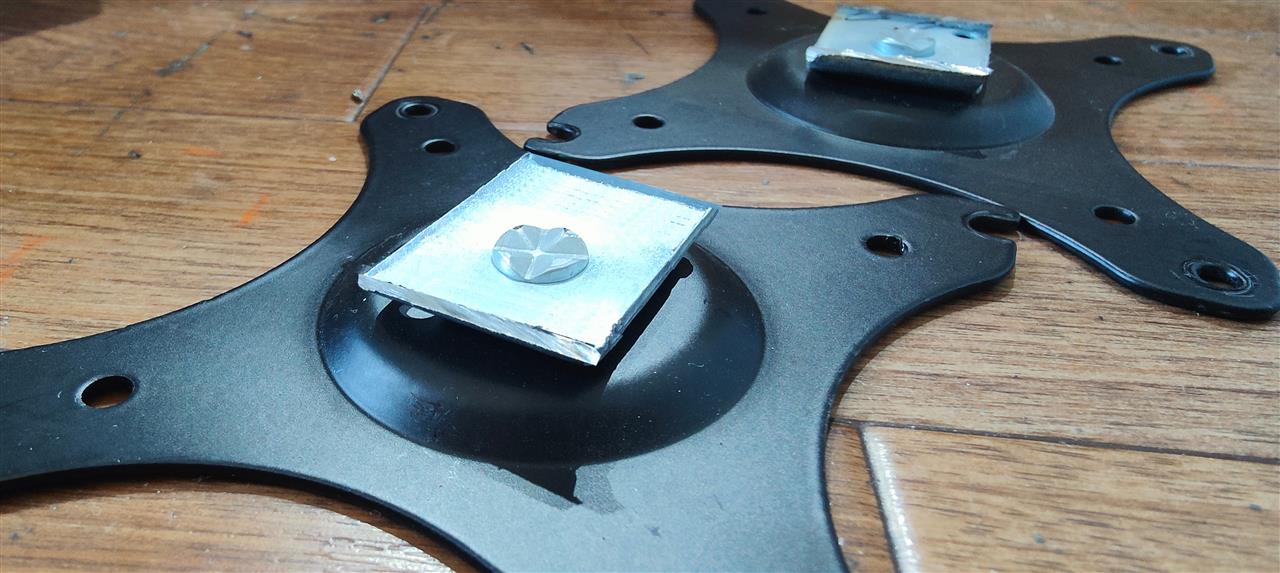

アームの挿し込み口の開口部の挿し込む部分の幅は34.1ｍｍ　VESAプレートの余計な部分をカットしサイドを少し削れば挿し込み可能にできそうですalt

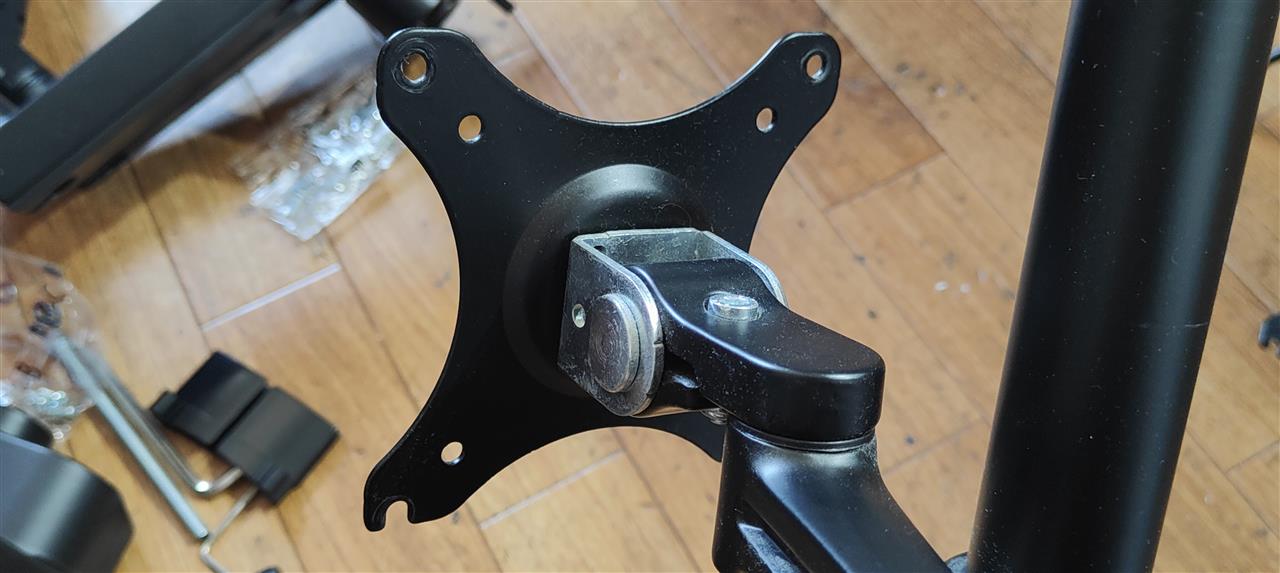

若干　大きめにしているのでアームにVESAプレートを挿し込んで固定させます
altaltalt








アームを取り付けました
alt



完成です　見た目の変化はないですがアームの動きは歴然たる違いがありますalt















・・・っで　気になる点が　　モニター背面です　デスクから後ろにアームがずいぶん出てしまっています
alt



これは以前のアームを取り付けた時の画像です　差がわかりますね
alt





alt













ということで解決策を考えました　っがデスクの柱が邪魔になって思い通りになりません
なので　新しい案が下の図です片方はベースは純正品を使用　片方だけベースを自作します
alt




































モニターアームのベースは以前使っていたベースを使います
alt


まずアームが挿し込めそうなパイプを使います　外形がほぼ同サイズです　適度なサイズにカットしましたがこのままでは挿し込むことはできません挿し込む部分が大切です　形状はこんな感じ
altalt

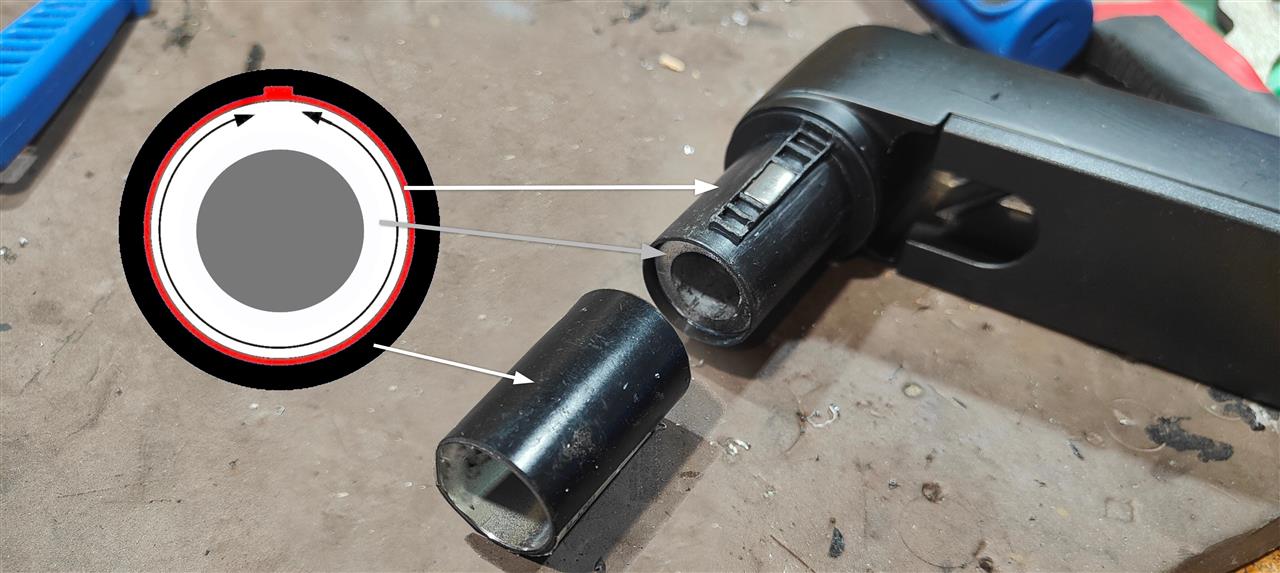

黒い部分がベース部分になります。白い部分がアーム本体です赤が可動部分になっています　黒のベースに赤を固定することにより白のアーム部分が回転するような仕組みになっています
alt

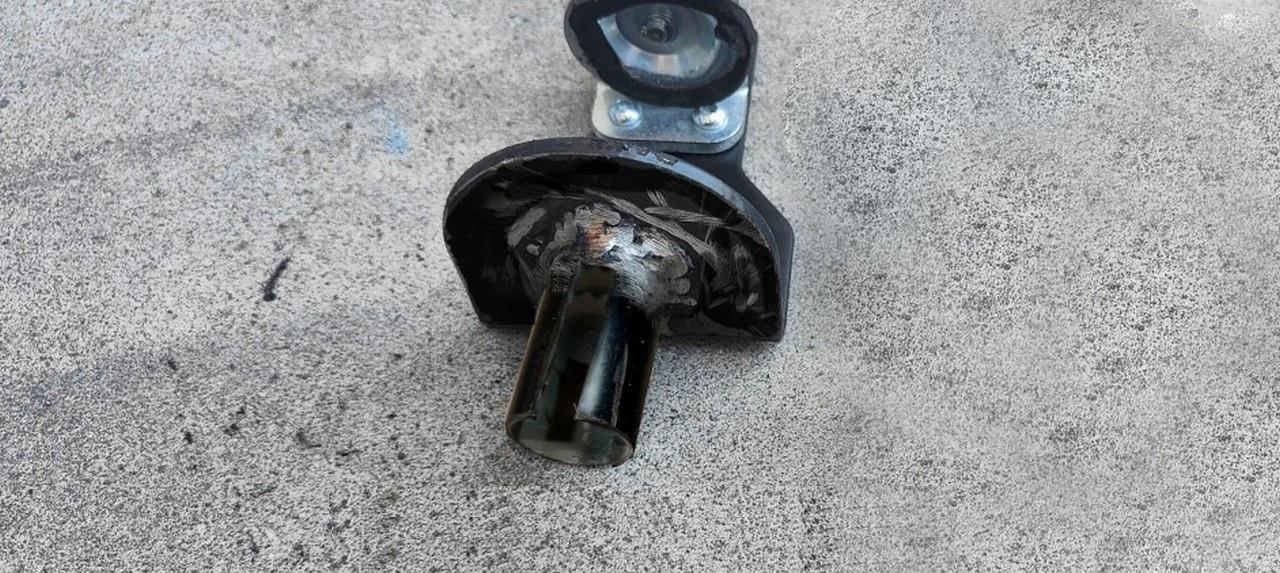

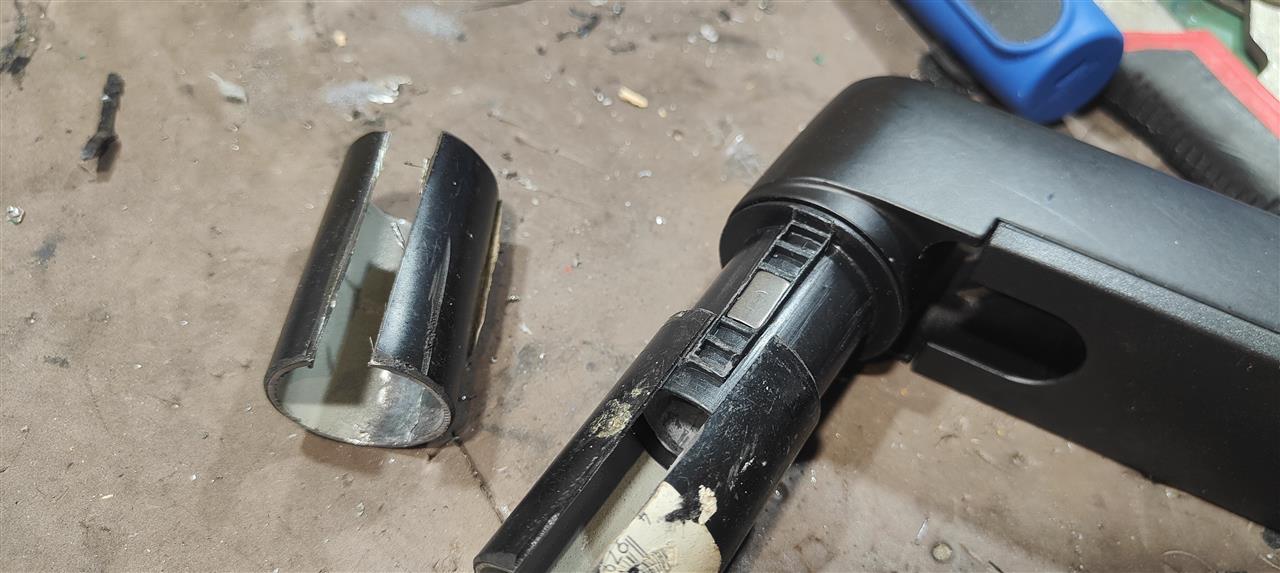

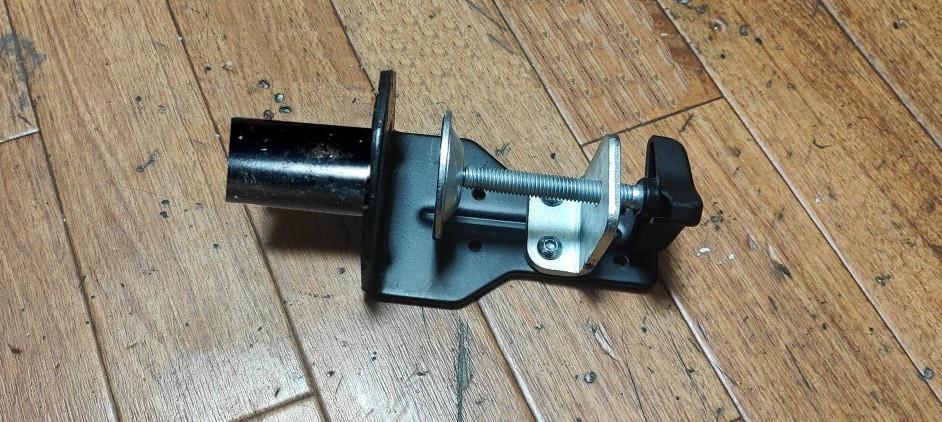

パイプを縦に半分に切り込みを入れアームの太さに合うまでパイプを広げていきます　切り込みを入れた部分が固定箇所になるように差し込みます　次はベース部分とパイプを溶接します　溶接ができるように塗料を落とし溶接完了です　黒で塗装しベース部分が完成です
altaltaltaltalt

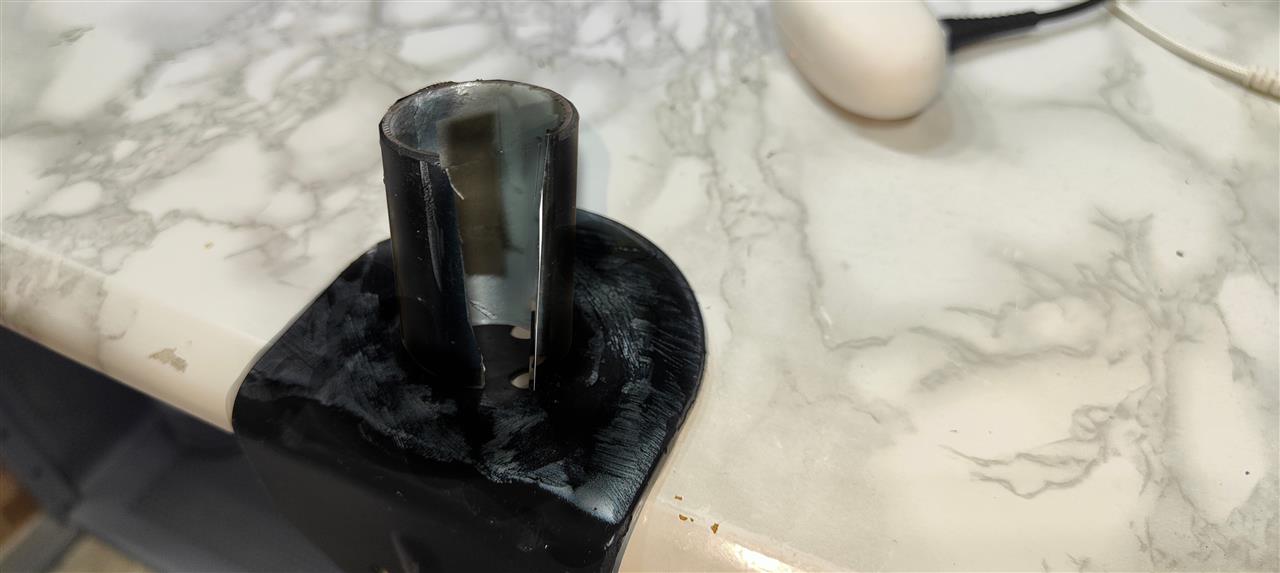

稼働テストをしたいと思い、テーブルにベースを固定しアームを差し込んで試してみたところ、アームの重さには耐えれましたが　モニターを取り付けると重さに耐えれず、ベースのパイプが広がっていってしまいます
altalt








とりあえずインシュロックでパイプが広がらないように固定してみました
alt







動作に支障はないし見えない部分なのでこのままでいこうかと思います　これでアームがデスクの後ろに飛び出さないようになりました加工前と後　デスクを壁際に設置できるようになりました


altalt
















今後パイプ部分の再加工とベースプレートの位置移動でもう少しデスク面を広げたいと思います




Posted at 2024/10/20 12:20:28 | コメント(1) | トラックバック(0) | 日記
