2025年03月16日 イイね！

ミッドウーファー備忘録・・・①

ミッドウーファー備忘録・・・①


ミッドウーファーの備忘録を書いておきます

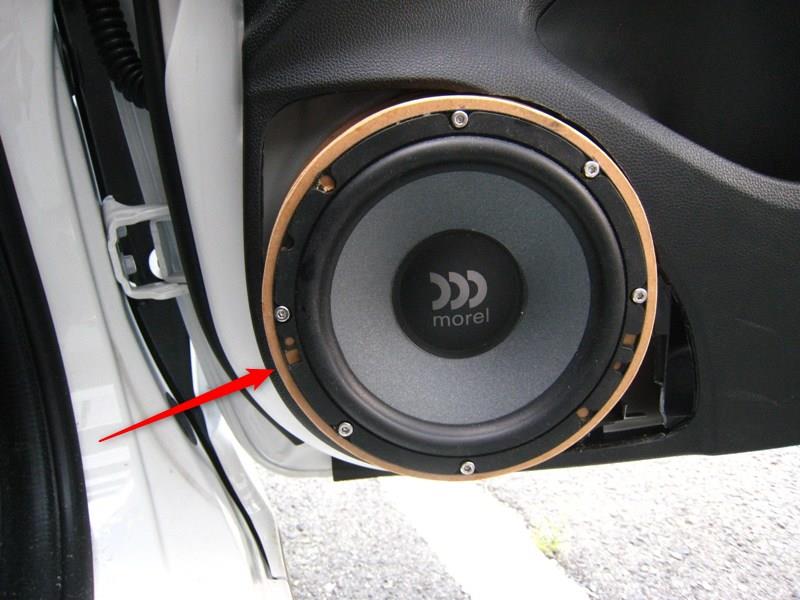

これが現在の状態ですドアの内張りとスピーカーの間に隙間があり　隙間をベニヤ板で埋め黒く塗っています


アウターバッフル制作の段階で作業中断しており　どういう形で作業を進めるかって考えながらもう放置状態になること数年でした　原因はこちら　矢印部分の内張りが薄くアウターバッフル部分のパテが盛れないのが原因です
alt





今回重い腰をあげて未完成部分を完成させたいと思います　過去を思い出しつつ備忘録として記録を残しておきます

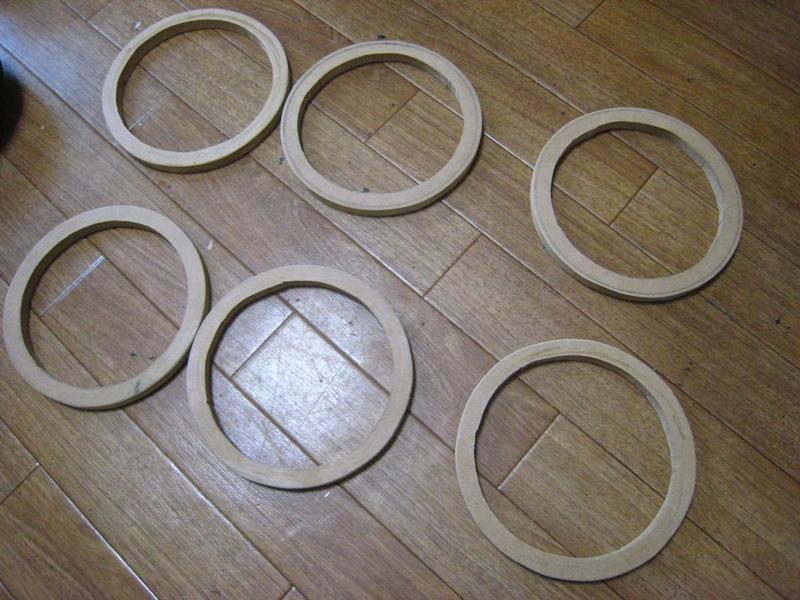

MDFボードを購入しインナーバッフルを制作しました
altalt

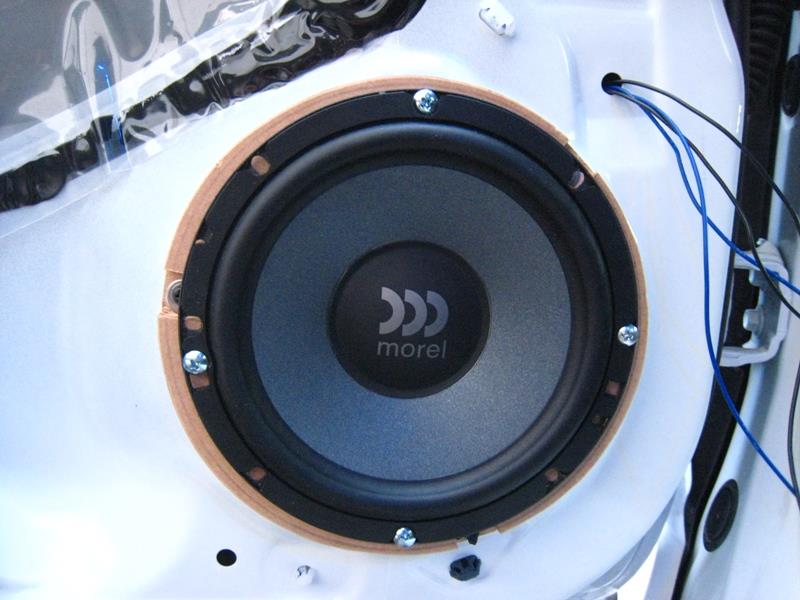

スピーカーを取り付けた状態がこちらです⬆️








アウターバッフル化させるためスピーカーグリルを切り抜きましたalt


この時点で気がついたんですがスピーカーグリルとスピーカーの中心の位置がずれているようです　本来は黒丸の位置にスピーカーがつくのですがアウター化させるにはスピーカーの位置を赤い丸印の位置までずらす必要があります
alt





さらに内張りもインナーバッフルに合わせ大きくカットし直しました
alt

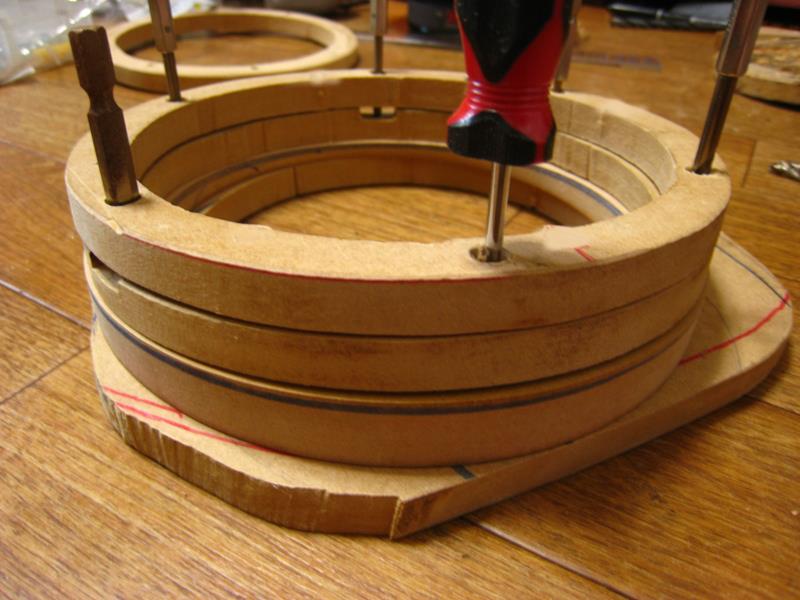

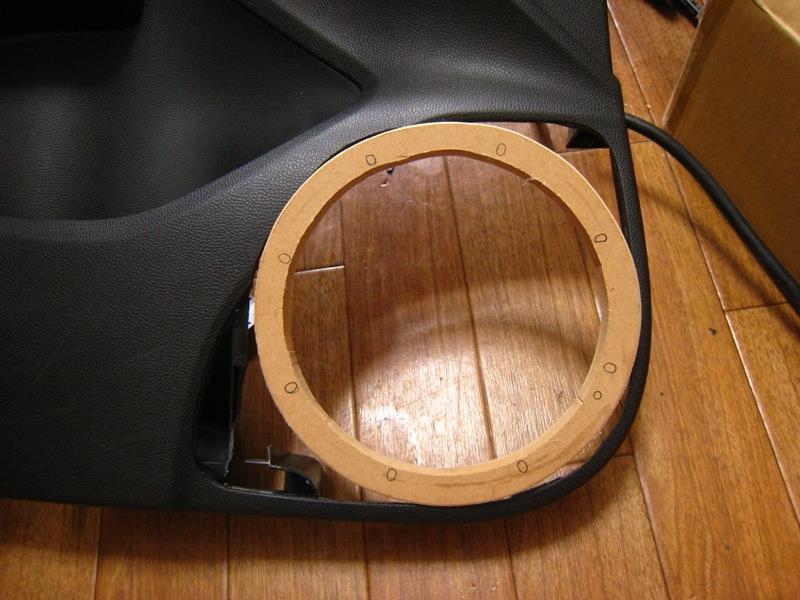

インナーバッフルの1段目を大きくし　2段目から上のバッフルの位置をずらしてスピーカーの位置をグリルの中心に合わせてセットして行きます
altalt
















インナーバッフルが3段アウターバッフルが1段の構成になります
alt

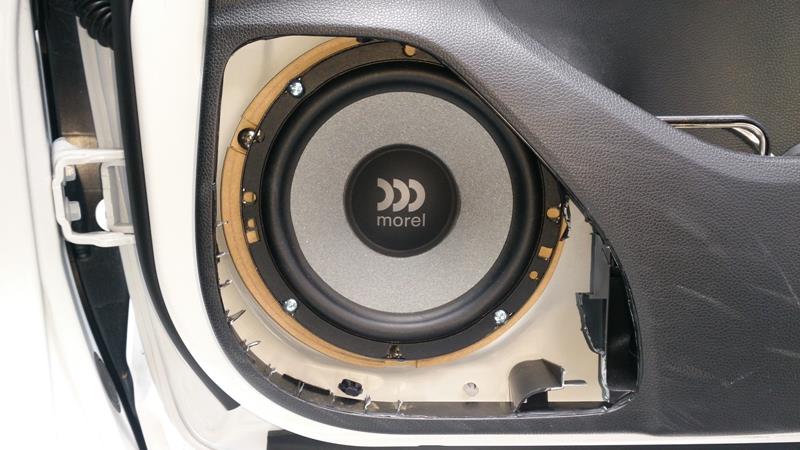

車に仮付けした状態がこちらです
alt

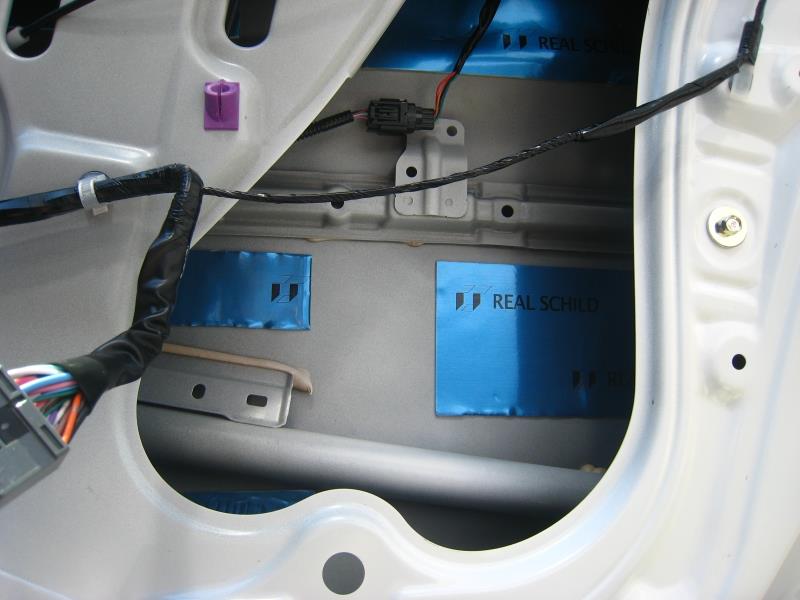

余談ですがデッドニングも行っていますドアの鉄板にはREAL SCHILDを貼っています
alt

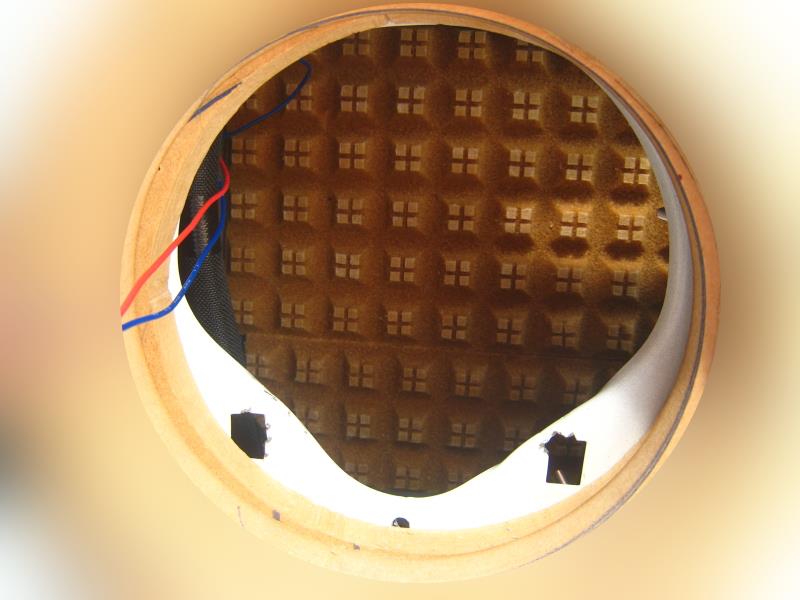

スピーカーの裏にはレアルシルトディフュージョンを貼っています
alt

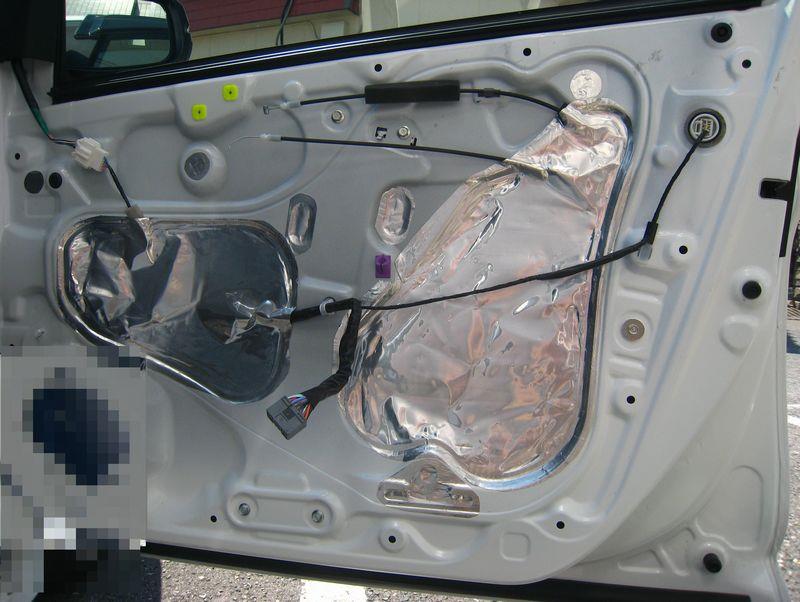

サービスホールはすべてアルミシートで埋めていきました
alt

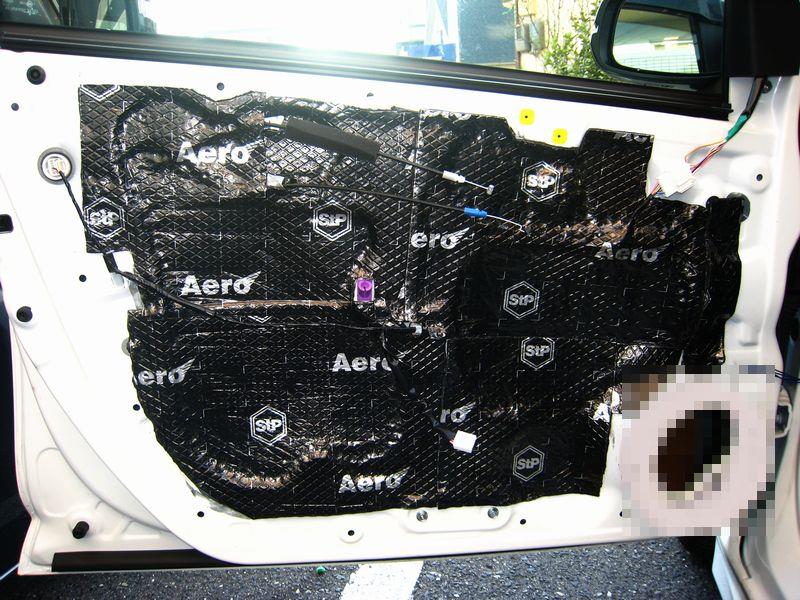

その上から　　STP BOMB AEROを貼りました
alt









内張りもSTPを短冊状に貼り付けています
alt

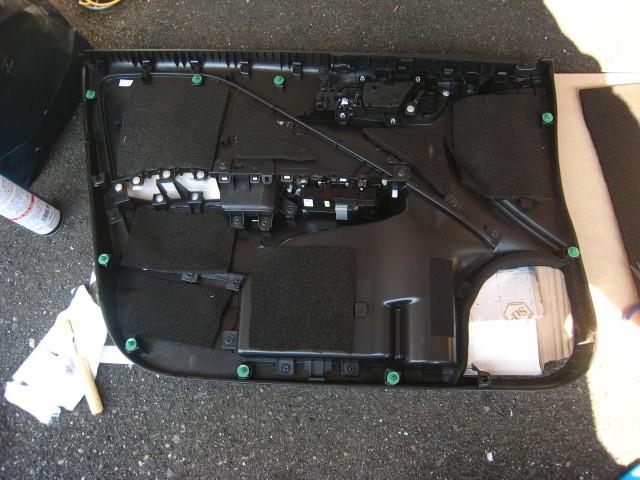

その上から　エプトシーラーを貼りました
alt


一通りの防振　静振処理をさせています

























アウターバッフルの加工です
この時(数年前)でカーオーディオショップにてアウター化させた車の写真を見つけました　こちらになりますが正直ダサいと感じました
alt












希望としてはこういう形に仕上げたいと思っています
alt











しかしながらトリマー等の工具ももっていないので　我流でアウター化させていきたいと思います
インナーバッフルについては15mmのMDFボードを使いましたがアウターのMDFボードは7mmのものを使いました　まずスピーカーグリルの大きさに合わせMDFボードを切り出します
alt




通常落とし込むような形にする場合MDFボードをトリマーなどで段付きにするのですが・・・
5mmのプラスチックのアングルを使いボードの淵に固定させていきます
altalt










完成させたものをいったん車に取り付け次からがパテ盛り作業になります



alt













本来ならここから外側にパテを盛り成形しブラックレザーの生地を貼り　スピーカーの周りの段には硬質ウレタンフォームを貼りすり鉢状に削りアルカンターラなどの生地を貼る予定でした
alt

　　　　　　　⬆️完成希望予想画⬆️














ですが実際にパテを盛ろうと思いましたが　内張りの下面と車両前方向の部分に厚みがなくパテを盛り成形させると確実に折れることが想像できます

alt












これが原因で作業が頓挫し現在に至っています



Posted at 2025/03/16 13:11:14 | コメント(2) | トラックバック(0) | 日記
2025年03月02日 イイね！

ウィンカーLED

ウィンカーLED
テールのフル点灯化に断念してから放置となっていたテール・・・
ウィンカーだけでもLEDにしてみようと　Aliexpressにて格安LEDバルブを購入取り付けました





実際に取り付けてみたんですが　値段の割に明るいぞ～
左　電球　　　　　　　　　右　LEDバルブ
alt

っが　数か月で破損します　ワンコイン位なので2セット購入したものの既に3個破損　流石の中華製～

なので　自作することにしました







早速テールを持ち帰り　加工開始alt

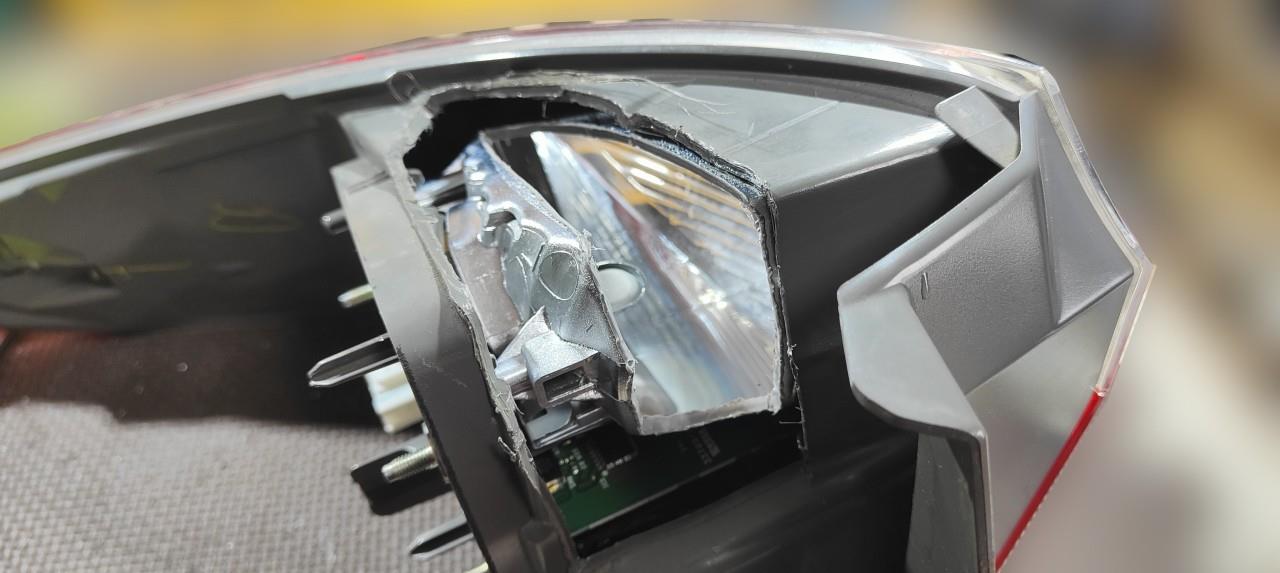

これがテールの裏ですインナーを取り外して加工するならレンズの際をカットしますが　今回はウィンカー部分の一部切開し加工しますalt

LED化の構想から一部開口部があれば加工できる仕様なので・・・alt

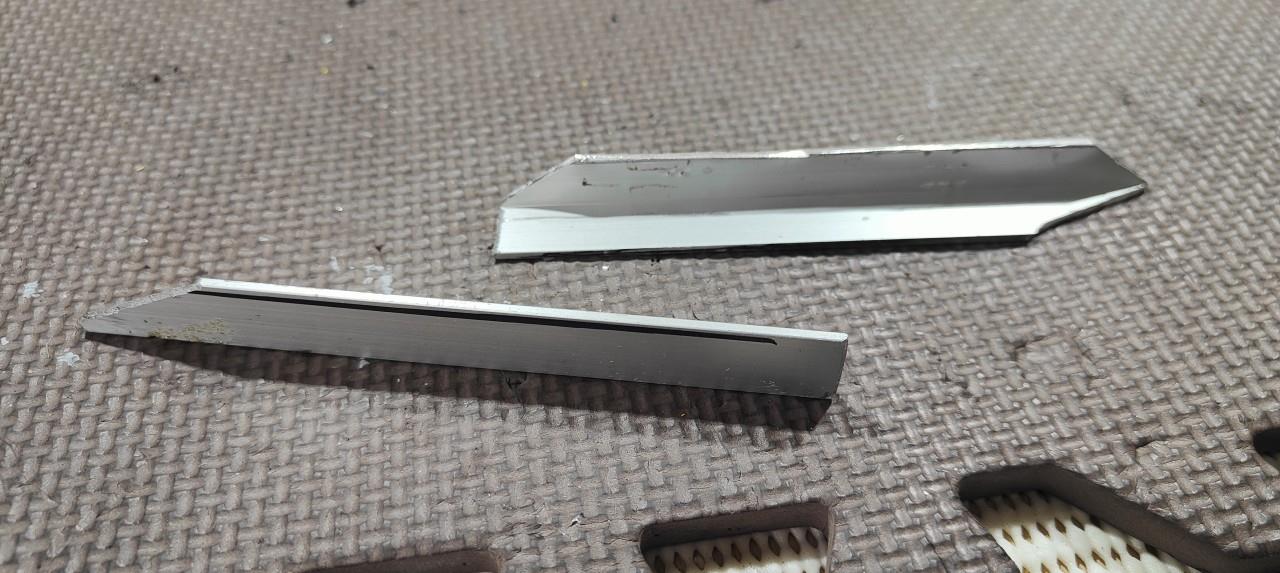

Power LEDのヒートシンクとして使うアルミのアングルを使います　ウィンカーリフレクターの形状に合わせてカットしています

alt





LEDは 1WのPowerLEDかCreeのXB-Dか検討しましたが　3030 1W PowerLEDにしました　理由はコストがCreeの半分で済むからです
3030 1W PowerLED  VF:2.0-2.4V If:350ｍA WI:590-595nm 120°
Cree XLamp XB-D     VF:2.25V     If:350mA  WL595nm 　　 140°
LEDの仕様もほぼ差がないので決めました

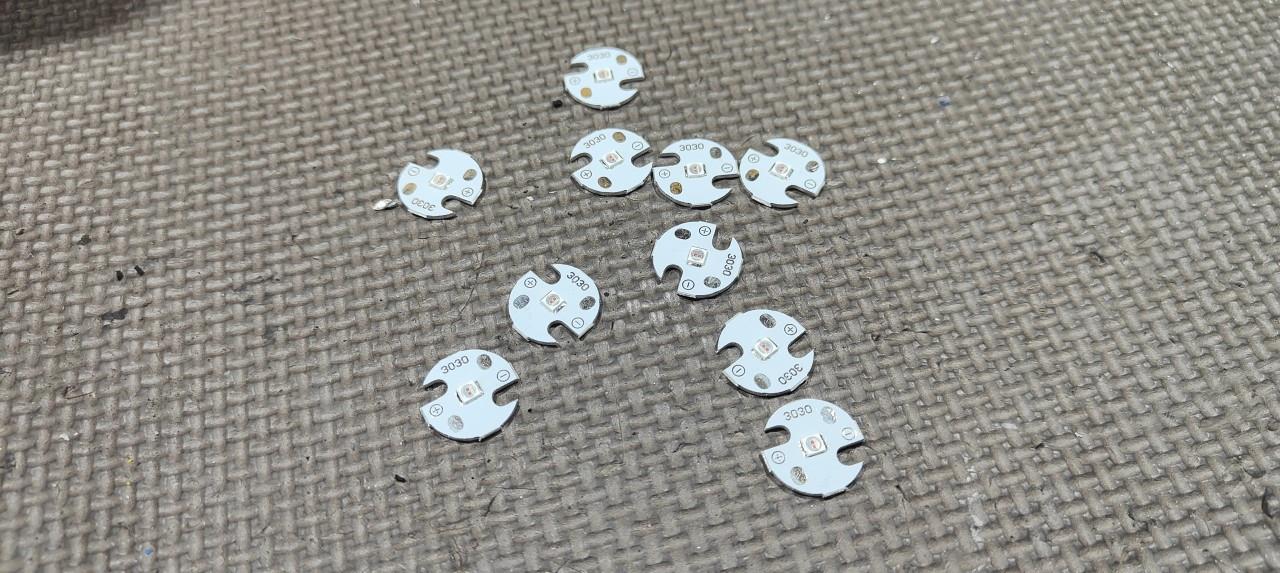

alt

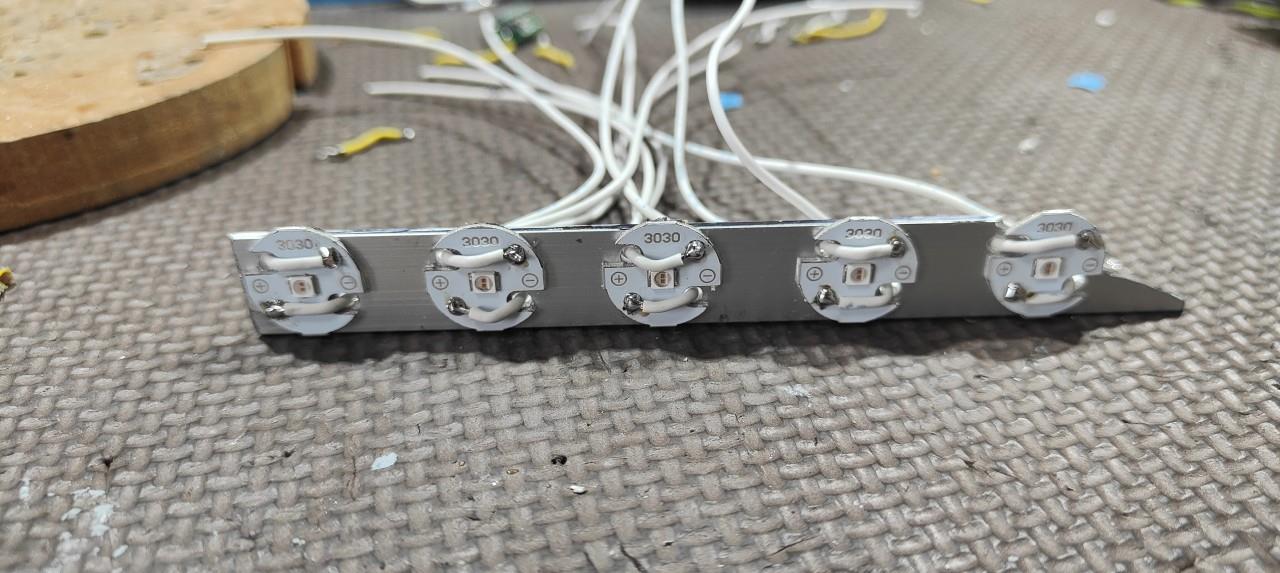

アルミのヒートシンクに基板付LEDを熱伝導テープで貼り付けていきます

alt







テールに取り付けたときアルミのヒートシンクが透けて見えるので配線もあまり見えないようにヒートシンクに穴を開け裏に逃がしておきます

alt






この状態でテール内に挿入していきます

alt



両面テープで仮止めし念のためビス止めしておきます

alt

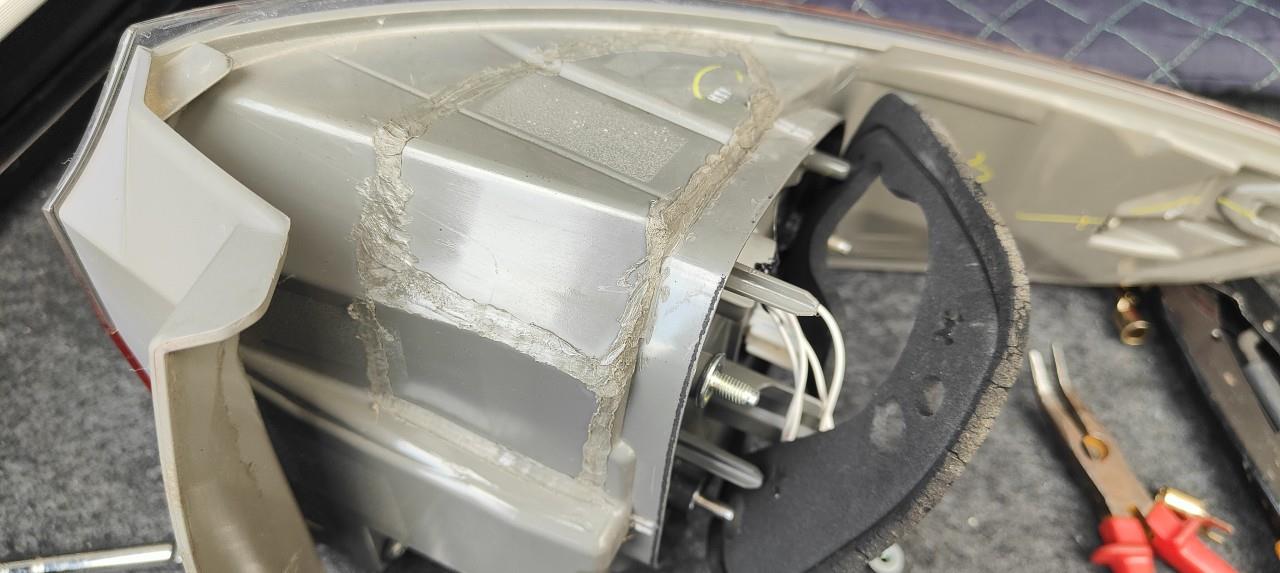

配線はテールの外に出しパーツを取り付けるので切開した部分を元に戻します

alt

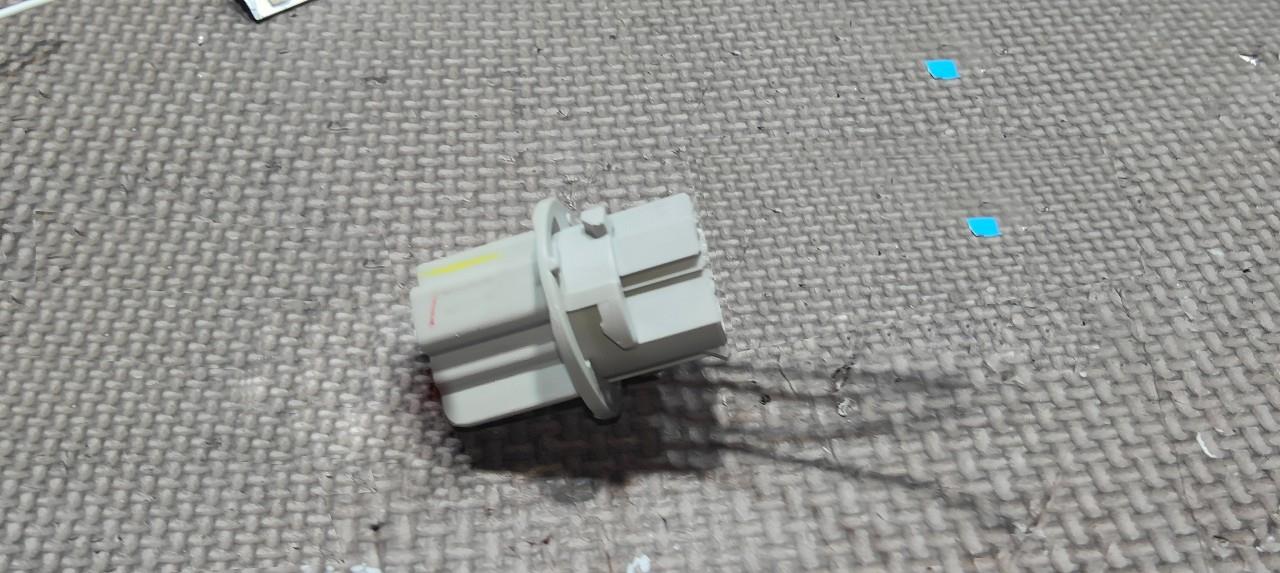

配線を外に出すにあたってバルブソケットを使います alt

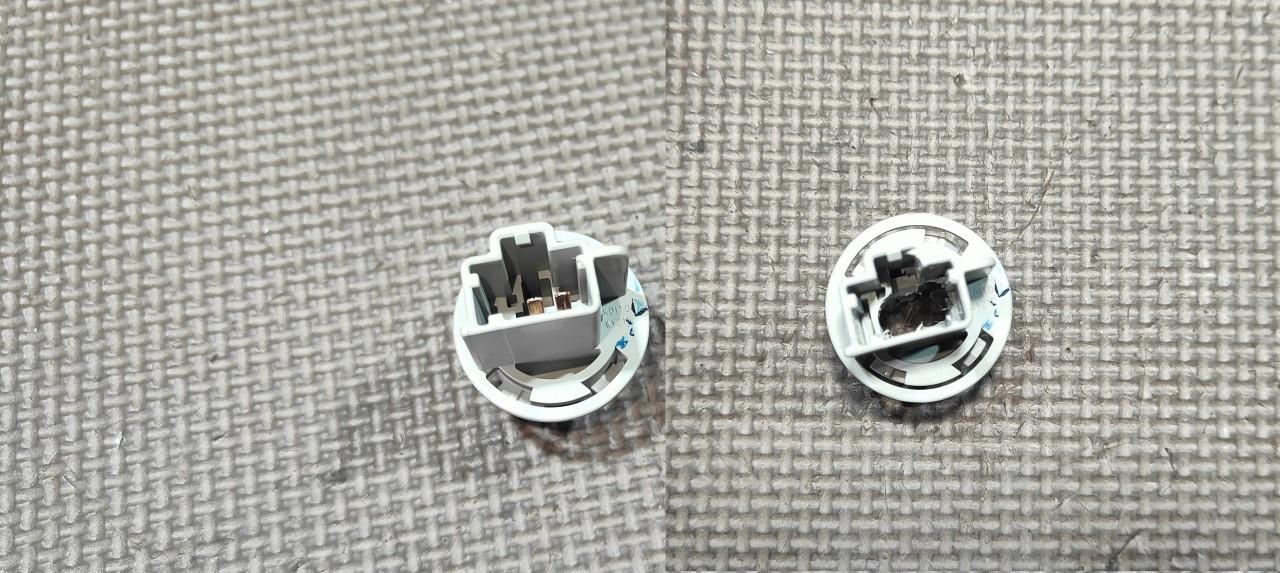

左側純正です右は金具を取り去り穴を開け貫通させたものです
alt







配線を外に出しLED点灯用のドライバーを取り付け熱収縮チューブで絶縁をし先端にT20のソケットを取り付けます

alt





実際にテールに取り付けた状態です alt

配線を出したソケットは防水しています　

T20のソケットを純正カプラーに差し込んだら配線は終わりです

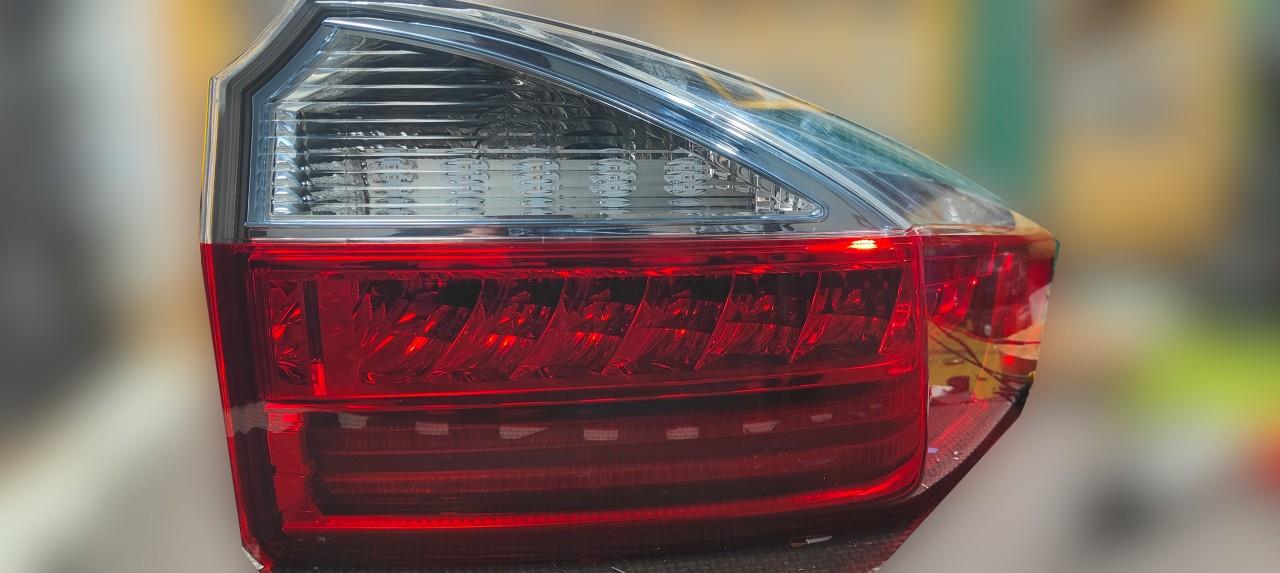

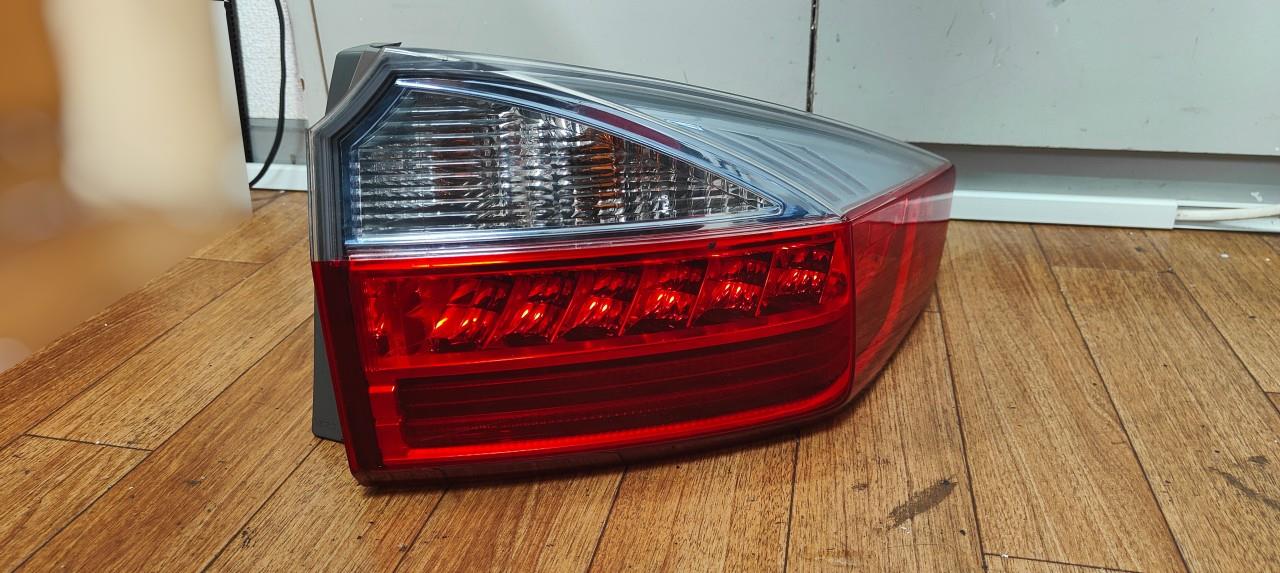

これが完成品ですメカメカしく作りたいと思ったので覗き込めばLEDとアルミ基板がしっかり見え　少し距離を置くとあまり目立たなくなるのが目標でした

alt

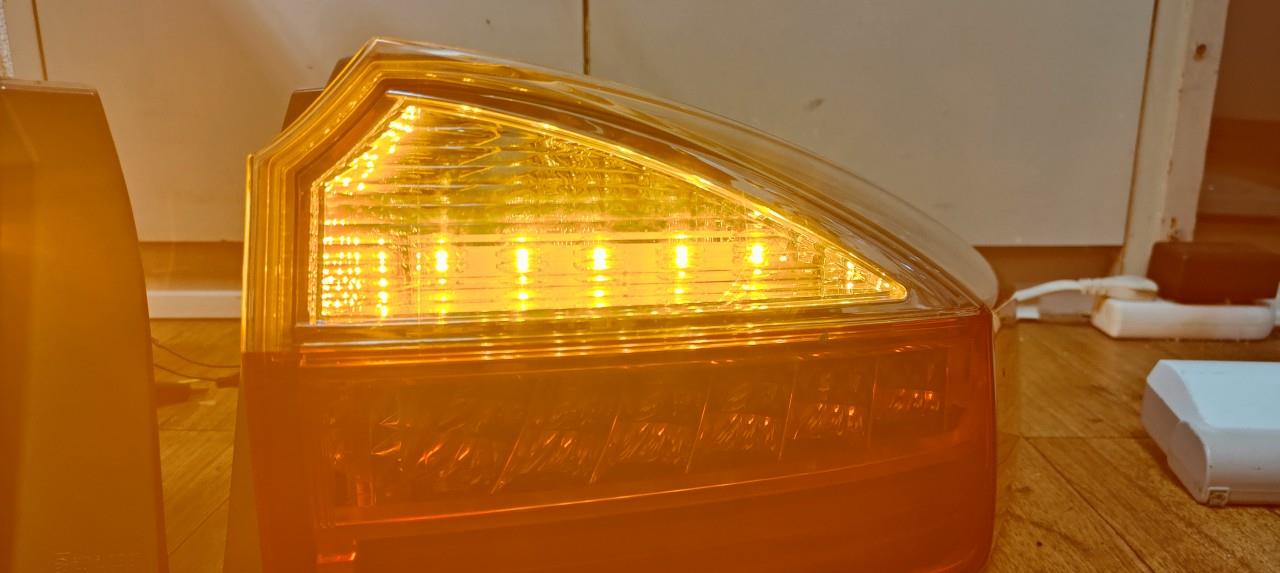

一応点灯確認です結構眩しいです

alt













純正の電球とLEDを昼間に見比べたものになります　左側純正電球　右側LED化したものです
alt

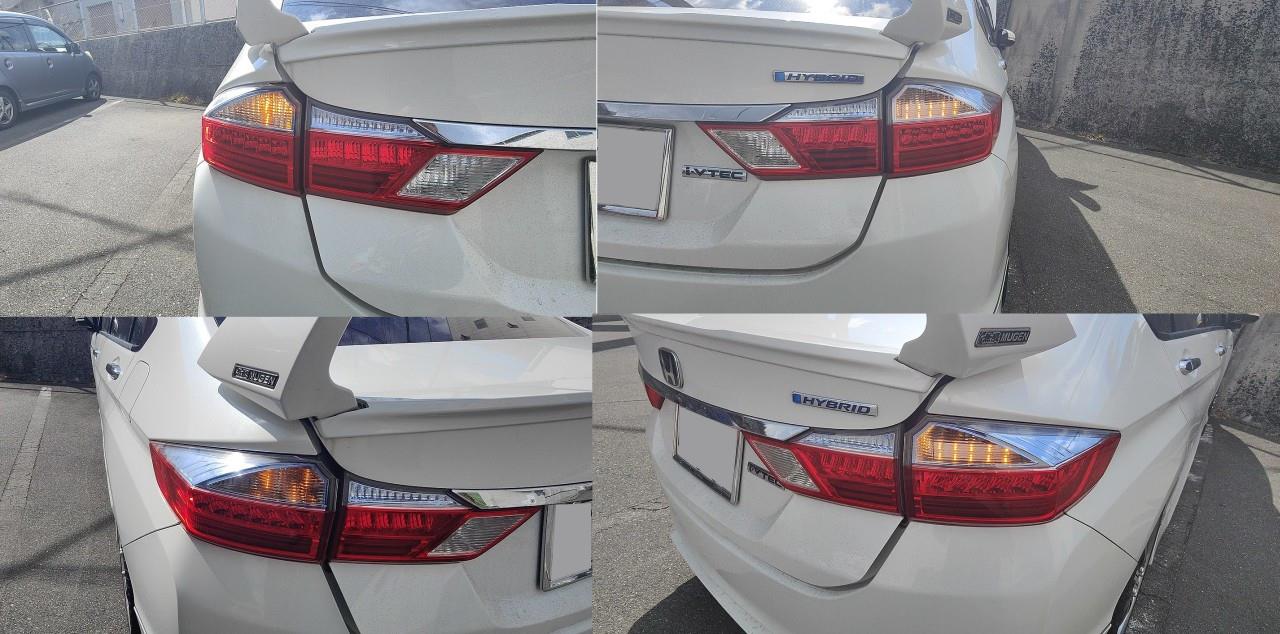

さりげない　メカ感が好きです
altalt























LEDの数を増やせば細長く見えたかもしれませんが横一線でツブツブ感を出したかったのでLEDを5発にしました斜めから見ても結構目立つので光量不足の心配はなさそうです
alt

alt
























Posted at 2025/03/02 16:44:52 | コメント(4) | トラックバック(0) | 日記
