作業日：2009年4月11日

日産純正　ドアミラー自動格納装置取付③　Ｃ２５後期

Item: 日産純正 ドアミラー自動格納装置取付③ Ｃ２５後期
Author: ショ～ジ＠白ＦＣ(元TORA)

ミラーコントロールスイッチコネクタの端子差換えをします。
車体ハーネスの８（赤）、９（赤）、１０（桃）、１１（桃）を抜いてハーネスＢへと差換えます。

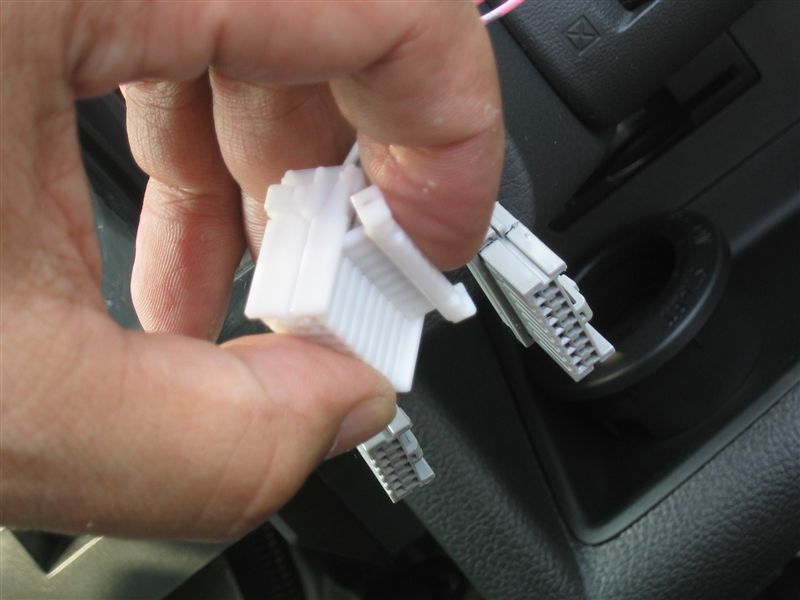

端子を差換えるときは、リテーナーを外してから行います。

リテーナーを外したところです。

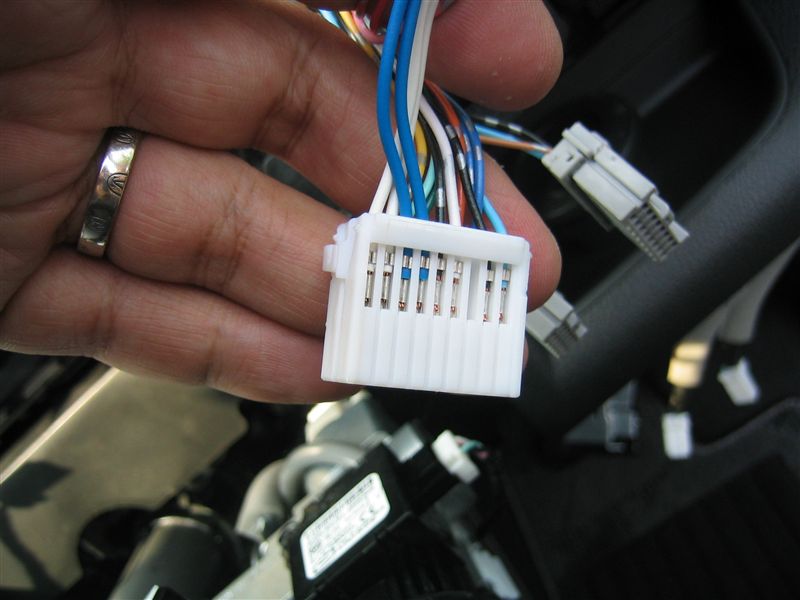

コネクタの左側より白線×２、青線×２がありますが、この線が今回ハーネスBより割り込ませた電線です。

取付要領書ではＥＴＣを取外すと書いてありましたが、取外さずにそのまま作業を行いました・・・
たぶん、配線処理の問題だと思います。。たぶんですよ

ハーネスＡの赤色線（バッテリ）はオプションコネクタより取り出します。

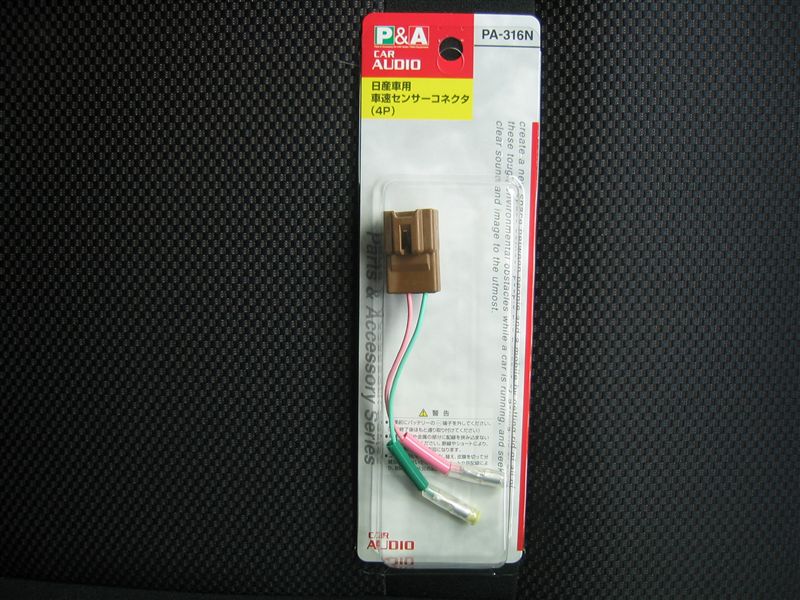

取説だとエレクトロタップで接続ですが、後々車速も取りたかったので【日産車用　車速コネクタ】を買って来て、使わない桃色のパーキング信号端子を差換えて常時電源を取り出しました。

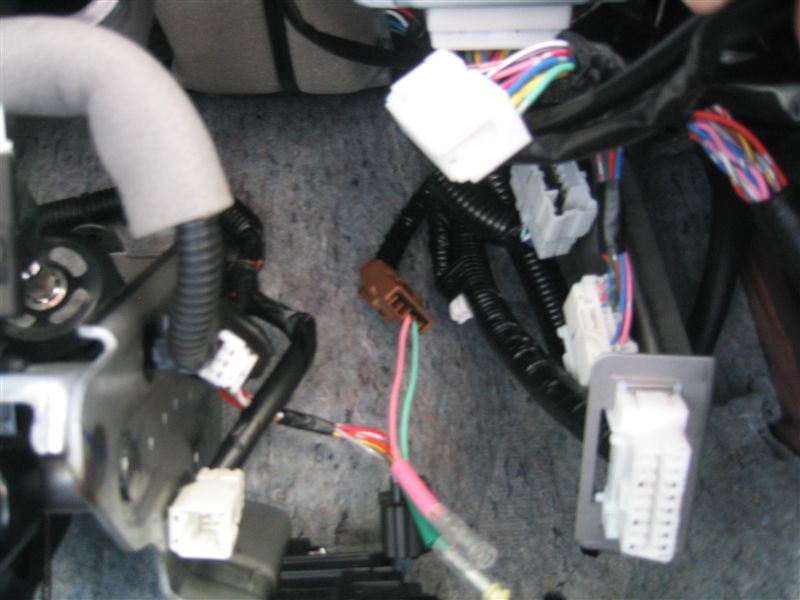

茶色のコネクタが、オプションコネクタです。
奥の方にビニールテープで隠れています。

最後にドアロック信号線（黄線）を繋ぎます

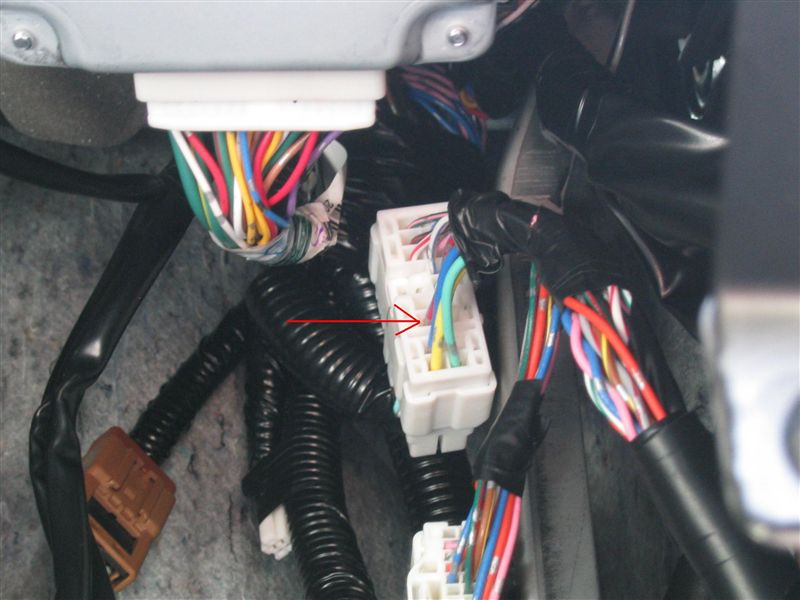

運転席足元にコネクタが２つ上下に並んでいるのがあります。（赤丸）

矢印の赤線がドアロック信号線です。
ここにキットの黄色線を繋ぎ、動作確認をして車両部品を取外した逆の順に取り付けて作業完了です。

リモコンドアロックでドアミラーが格納され、ちょっと高級感がアップしたような自己満足パーツです。
