架橋架設も順調に進んでいるようで、第3ブロックと第4ブロックが到着し準備されていました。　17日には吊り上げられている第3ブロック架設ですね。
”ご安全に！！”　　23日には最長部の円弧形状となってる第4ブロック架設で仮設作業も折り返しですね。
この橋って実は、有名な島根県にある江島大橋（通称 ベタ踏み坂）と呼ばれる橋の勾配に混色ない勾配で約6％です。　
渋滞でトラックに満載してると坂道発進が厳しいんです。
トラックの1速ってすぐに吹け切るんで使いにくいですよね～
おまけに空荷に近いと高速道路で5速ではもう1速欲しい感じだし
微妙です

バイクのフロントアクスルシャフト、頼りない純正を強度アップと高精度化するため作り替える。　クロモリ鋼の事前熱処理品を使用
まずは全長

ボルト頭部分 このボルトは12mmの六角頭です。

ネジ部分はM10×P1.25 細目

今回の一番のキモはボルトのシャフト部分のベアリングと勘合する部分の直径です。
実測は．．．

9.89mmのようですので、ベアリングとの隙間は直径0.10程度ありますね。
→ガタガタです　どおりで分解するときにスルッと抜けました。
旋盤に材料を掴んで削り出す。

削り出し品を純正と比較

ネジ部

ボルト頭は次工程で処理するのですが、ナット側と同じく14mmで六角部を製作する予定。　ボルト頭部分を大きくすることでフランジのつば部分都の強度が出ます。

今回、手間をかけるはボルトのシャフト部分を直径を大きめに製作しておいて
高硬度になるように再度熱処理を実施します。
その後研磨で直径をベアリングとしっくりする直径で仕上げます。
そのため、両センター加工済みです。
これで、スペシャルなベアリングを使うにあたって、取付剛性が規格品サイズ上の机上設計通りになるのではと思っています。
ベアリング自体もしっくりと勘合しないと、内輪が遊動してしまい
回転時に球の走行軌道も今一つって感じになります。

早朝の業務拠点間移送で通ったら、早速に第2ブロックの仮設準備でクレーン船が移動していました。　夜半に降っていた雨も止んで仮設作業もやりやすいかと思いますが、ただ暑い時期で雨上がりで湿度も高いから、作業者の方々は暑さ対策も大変です。
　　”仮設作業ご安全に！！”

やっぱF田サルベージ建設さん凄いな！！　500トンくらいあるのかな？？

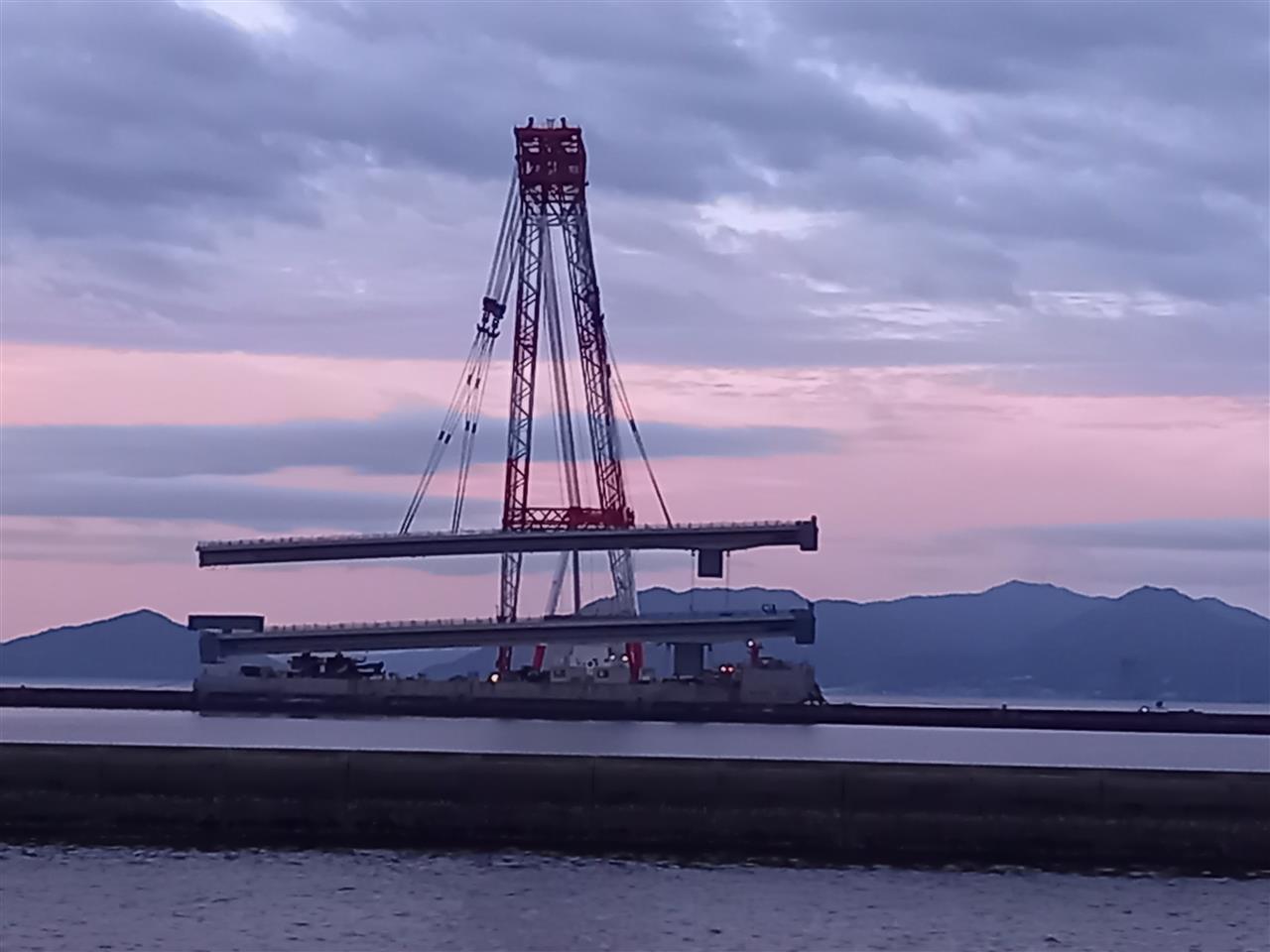

早朝に拠点間移動のため、倉庫へ向かっていたところ架橋準備で工場で製作された各ブロックがクレーン船で吊り上げられて準備されていた。
大阪、香川、大分の3か所の工場で作られているみたい。
遠路海路で運ばれてきて関係者方々お疲れ様です。
今日7/9は第一ブロックの架橋で次は7/12～7/31までの第6ブロックと順次予定されているようです。
仮設してるところ見たいけど日中は混むだろうな．．．
巨大建設物はロマンがあります。　クレーン運転士の免許あるんで一度吊ってみたいです．．．
写真には2本橋が写っているので、12日の第2ブロックもあるんでしょうね。
多分各担当工場は2ブロックずつ製作してJVなんですね

やっぱり、クレーン船はF田サルベージ建設かなぁ～

分解したピストンがコンディションが良かったので、洗浄して表面処理に出していたものが返ってきたので確認

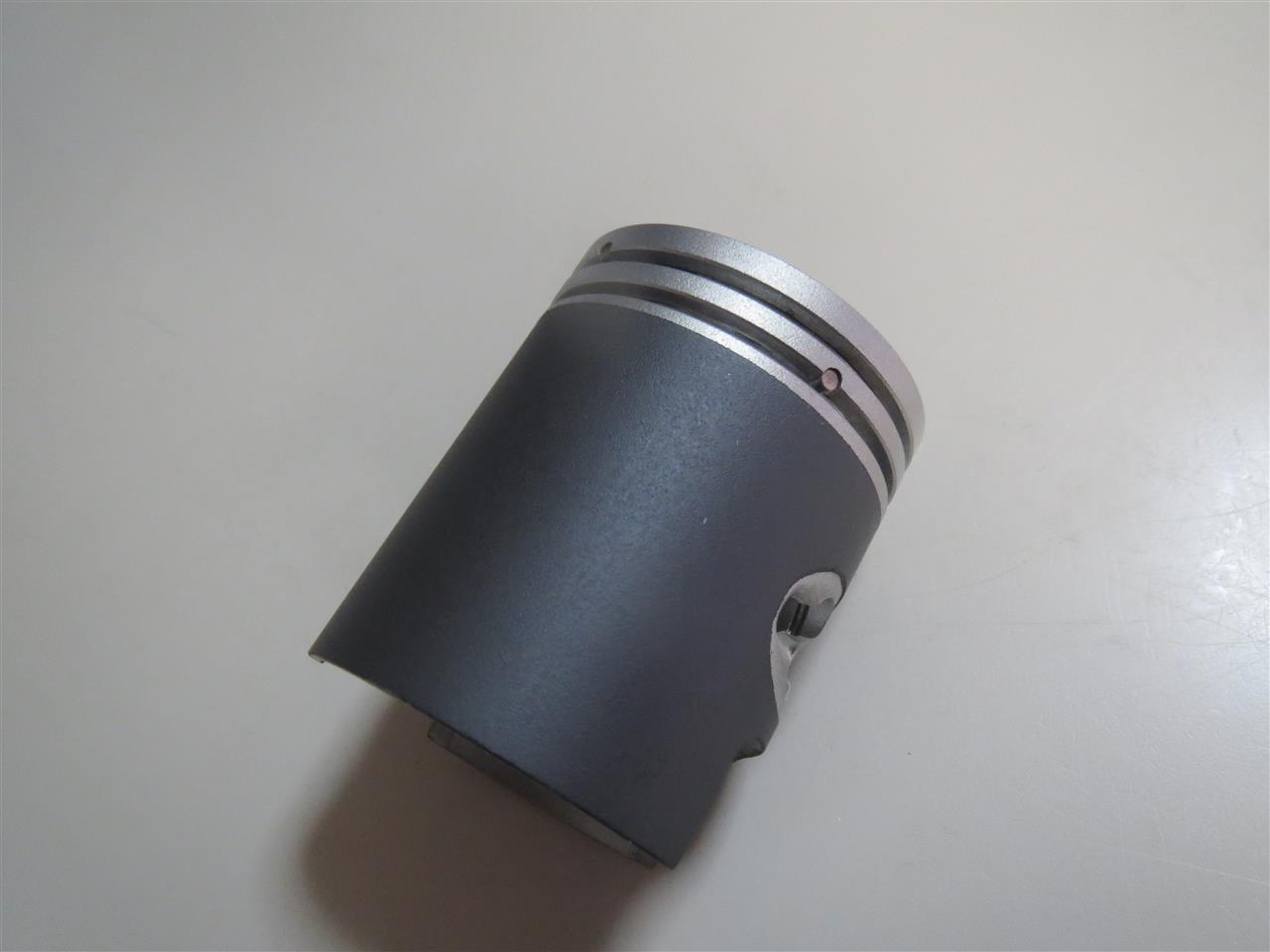

昨今の市販生産車でも採用されているデフリックコーティングを実施。
初期なじみと潤滑性向上、ガスシール向上に期待

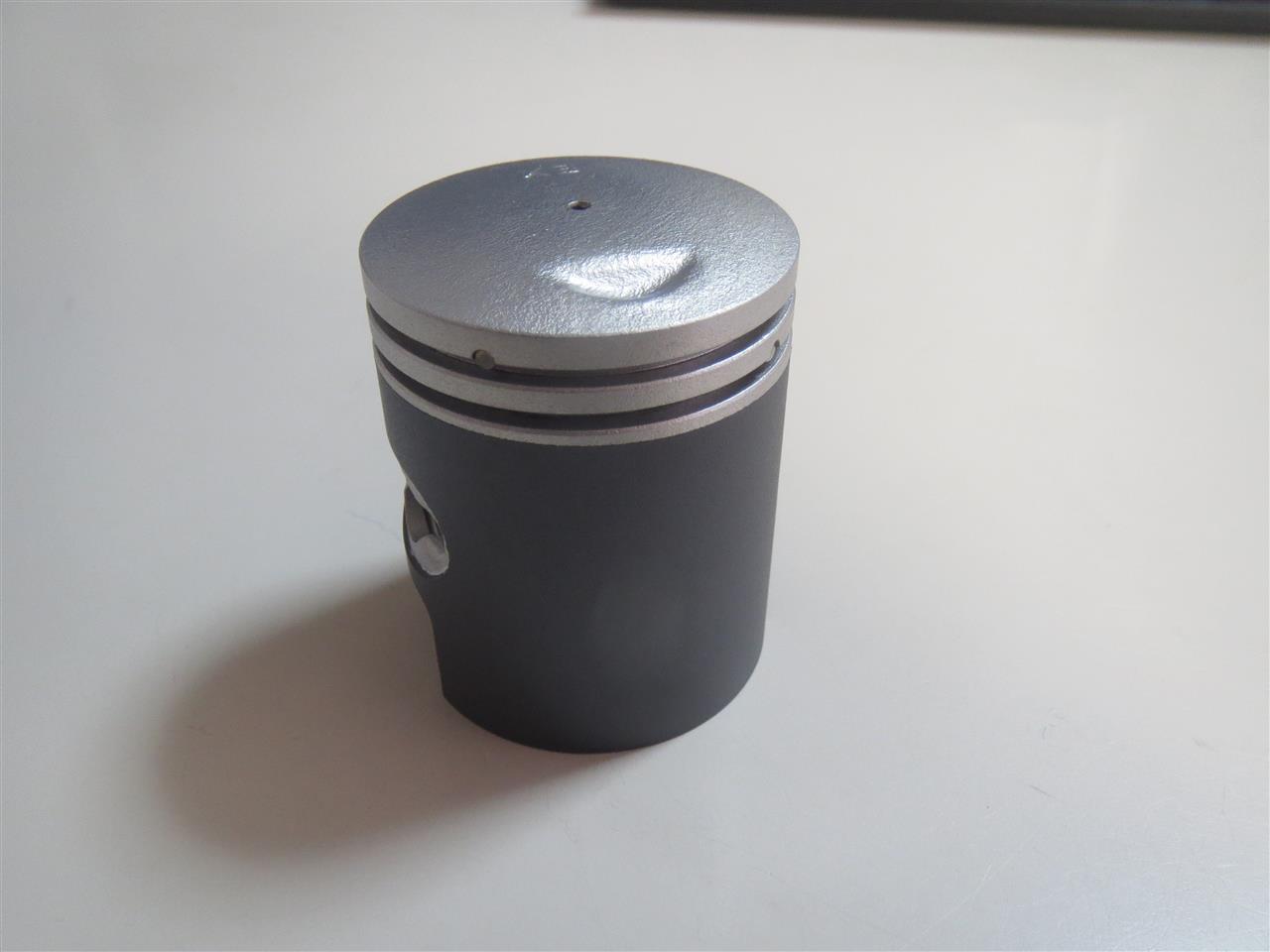

シリンダーに入れてもいい感じで摺動します。

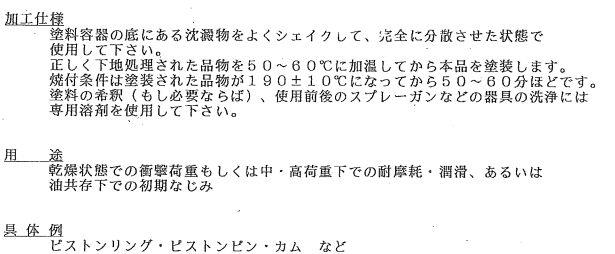

今回の用途を品物と共に伝えて下記の仕様で試験的に施工してもらいました。
