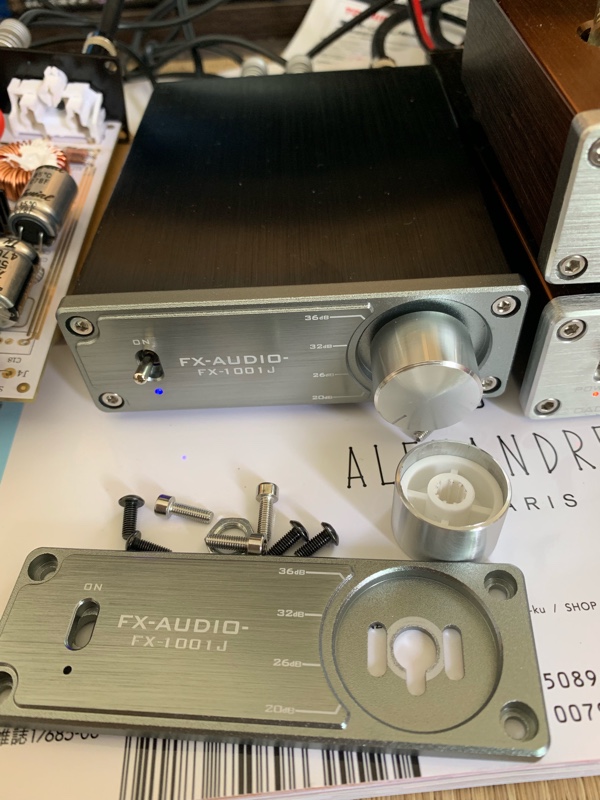

ポイント消費でなんとなく買ったモノラルアンプです。家のメインの2A3真空管アンプもあるんですが、今時音楽にはちょっとあわなかったり、、、って自分に言い訳してw

いまロドでサブウーファー動かしてるFX-501Jとほぼ同じもの。
アンプのチップが基盤冷却かヒートシンクかの違いくらい。



デフォではこんな感じ。
LPFのフィルムコンデンサにECHUをパラってたりして、このままでもいいんじゃないかなーって感じです。

それでもあれこれいじりたくなっちゃうw

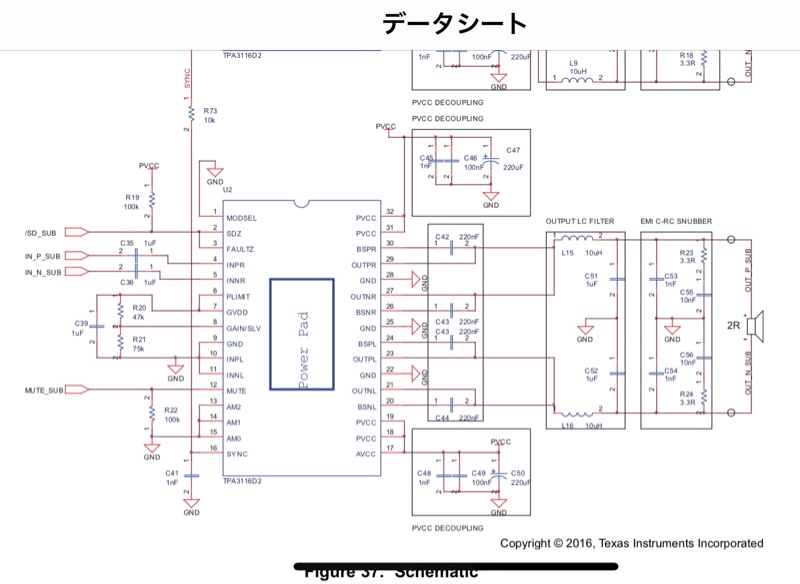

ほぼデータシート通りの回路っぽいです。
C36の1uFは見当たらず…
ヒートシンクはホットボンドで固定されてるので、あえて外さず、カップリングとLPFの3個だけ交換します。



上がデフォで付いてるフィルムコンデンサ。
MKT 1uF 250V
特注仕様だとかってHPに書いてありました。
下がWIMA メタライズドPPS 1uF
5個で¥1000弱… 高い…

あとはデータシートC42-44のBootstrapの220nFはX5R以上でって書いてありますが、音質への影響はどうなんでしょ？正直あまり理解してないんですが、とりあえず変えてみるかーくらいでw
ですが、X7R規格がなかなか見つからず、CH規格は高いし…送料込みで考えたら、他のパーツと一緒にECHU220nFの方が安いってことで、結局ECHUで。ただデカいんですよね。。。


電解はニチコン HEが付いてます。
ここは気に入ってるUTSJにしたんですが、耐圧35v品ってほとんど売ってないんですよね。24Vで動かすので耐圧25vじゃ心配だし、、、ってことで50v470uFに。
ですが、高さがほんのちょっぴり高く、ケースと干渉してしまいました。
横倒しで接着剤で制振かなぁ…

データシートでも電源の電解にパラってる1nF、100nFもECHUへ。



やっぱ横倒し電解って残念な絵ずらになりますね( ´_ゝ`)

電解の100uFパラは大きいので裏貼りにしました。
あと入力抵抗のDALE 1kΩは進のRG1608 510Ωx2直列にしてます。
BootstrapのチップコンデンサからECHUへの変更が何気にめっちゃ面倒でした。素直にチップ積セラにしとけばよかった…




無改造と初期聴き比べ。
ザラつきもなく、出だしから良さげ。若干低音弱め？あんまり低音が張り出してくるのは好きじゃないので、このまま様子見。
あと、ちょっとキンキンするけど、もうしばらく慣らしていきます。


2台目も同仕様で変更し、左右chで1台ずつ繋いでステレオで試聴しましたが、やっぱいいですね。左右の音がはっきり分かれていて輪郭がはっきりするかんじ。

車でも試したくなりますw
24v電源配線を追加しないとですけど。


ひとまず家でエージング進めます。
